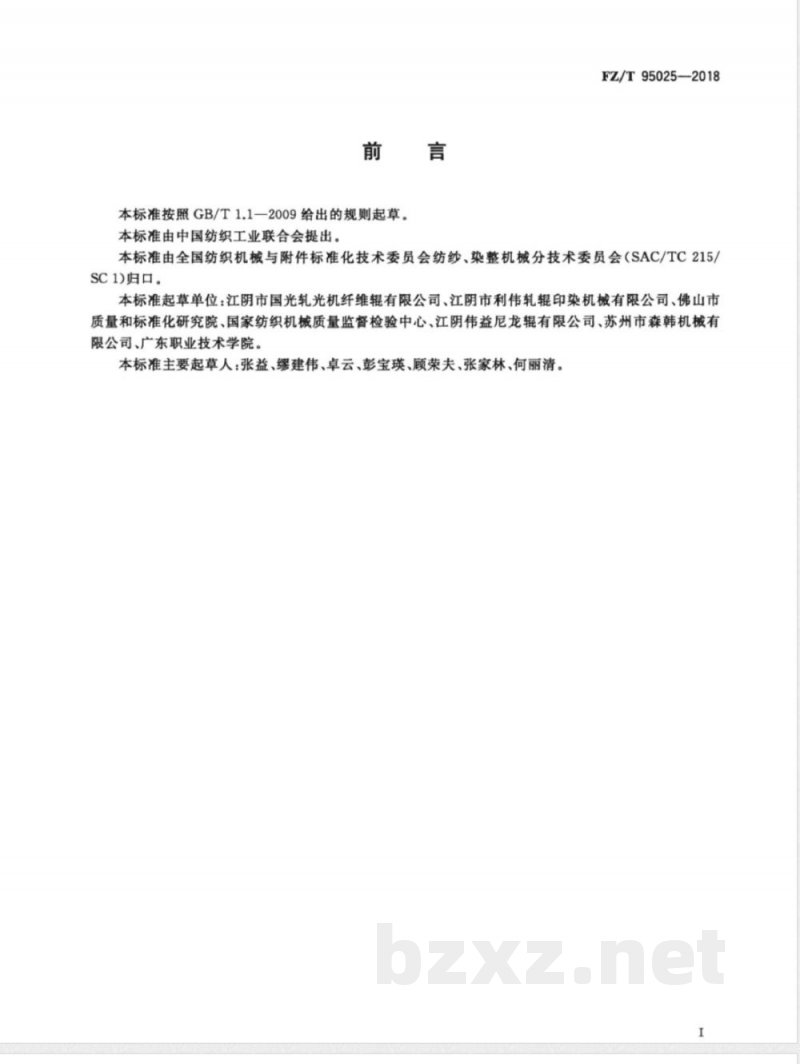

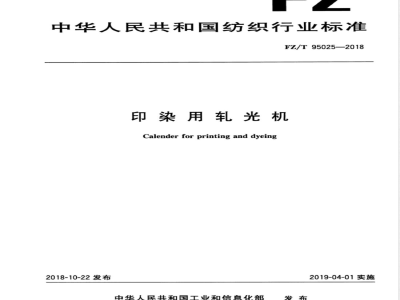

中华人民共和国纺织行业标准 FZ/T95025—2018 印染用轧光机（Calender for printing and dyeing） 2018-10-22发布，中华人民共和国工业和信息化部2019-04-01实施 前言 本标准按照GB/T1.1—2009起草，由中国纺织工业联合会提出。本标准由全国纺织机械与附件标准化技术委员会纺纱、染整机械分技术委员会（SAC/TC215/SC1）归口。起草单位包括江阴市国光轧光机纤维辊有限公司、江阴市利伟轧辊印染机械有限公司、佛山市质量和标准化研究院、国家纺织机械质量监督检验中心、江阴伟益尼龙辊有限公司、苏州市森韩机械有限公司及广东职业技术学院。主要起草人：张益、缪建伟、卓云、彭宝瑛、顾荣夫、张家林、何丽清。 1 范围 本标准规定了印染用轧光机的分类与参数、技术要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于针织、机织及非织造产品用轧光机（以下简称轧光机），其他领域用轧光机可参照使用。 2 规范性引用文件 下列文件对于本标准的应用是必不可少的： - GB/T191 包装储运图示标志 - GB2894 安全标志及其使用导则 - GB5226.1—2008 机械电气安全 机械电气设备 第1部分：通用技术条件 - GB/T7111.7 纺织机械噪声测试规范 第7部分：染整机械 - GB/T17780.7—2012 纺织机械安全要求 第7部分：染整机械 - GB/T22801 纺织机械染整机器导布辊主要尺寸及要求 - FZ/T90001 纺织机械产品包装 - FZ/T90074 纺织机械产品涂装 - FZ/T90089.1 纺织机械铭牌型式、尺寸及技术要求 - FZ/T90089.2 纺织机械铭牌内容 - FZ/T90110—2013 纺织机械通用项目质量检验规范 - FZ/T95014 轧光机弹性辊 3 分类与参数 3.1 分类 - 按轧辑结构：固定中高轧、可控中高轧 - 按轧辊数量：二辊、三辊、多辑 - 按加热方式：蒸汽、电、油、电磁感应 3.2 参数 轧光机参数见表1： 表1 轧光机参数 - 公称宽度：600~8000 mm - 弹性辊体直径：280~700 mm - 工作速度：≤100 m/min - 钢辊工作温度：≤230 ℃ - 弹性辊工作温度：≤80 ℃ - 热源类型：蒸汽、电、油、电磁感应 - 最大线压力：≤100 kN/m - 尼龙辊、羊毛纸辊及棉花辊、橡胶辊适用不同工作温度 4 要求 4.1 整机 - 整机运转平稳，无异常振动和响声 - 轴承润滑良好，轴承温升≤20℃ - 整机噪声（发射声压级）≤75 dB(A) - 空载时电动机输入功率≤额定功率的75% 4.2 主要零部件 - 热轧辊轴承最高温度≤110℃ - 固定轧辊水平度≤0.2/1000 - 镜面辊工作表面无划痕，粗糙度R≤0.1μm，径向圆跳动符合表2 - 轧辊上升、下降动作灵活可靠，压力均匀一致 - 管路无泄漏，液压系统压力波动≤0.5MPa - 弹性轧辑温度差符合表3要求 - 导布辊符合GB/T22801 4.3 电气、自动控制 - 电气设备保护联结电路连续性符合GB5226.1—2008第18.2.2条规定
