本标准规定了氧化性危险货物的要求、试验、标志和标签、检验规则。本标准适用于氧化性危险货物的危险特性检验。 GB 19452-2004 氧化性危险货物危险特性检验安全规范 GB19452-2004 标准下载解压密码：www.bzxz.net

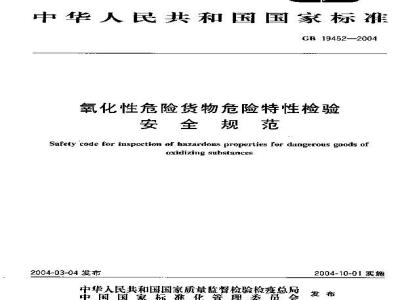

ICS13.300;55.020
中华人民共和国国家标准
GB19452-—2004
氧化性危险货物危险特性检验
安全规范
Safety code for inspcction af hazardons properties for dangerous goods ofoxidizing substances
2004-03-04发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2004-10-01实施
本标准第4率，第5章和第6章为强制性的,其余为推荐性的，GB19452—2004
本标准与联合国关于危险货物运管的建议书规章范本3第1%稳订版)及《关于危险货物运输的变议书试验和标准于谢第4快订版>的数性度为非等效，其有关技术内容与上述规章一致，生标准文本格式上按G/1.1一200做了编辑选解改。本标摊出全国危险化学品管理标准化鼓术委员会(SA/C：251>提出并归11。本标准负费起单单位，国家质量监督检验检疫总局意险品中心实验在，本标准垂划起革单位：人洋出人境检验检疫府、业太地区危险品协会，江南人学。木标准主要起草人：土利兵、享宁法、李晶、张园、李秀萨，刘绍从。本标准本首次制订
1范围
氧化性危险货物危险特性检验安全规范木标推规定【氧化外危险货物的要求、试验，标记和际签，检验规则，本标准活用于氧化性危险货物的危险特检验。2规范性引用文件
GA19452—2004
下列文件的条就通过本标准的引用面虑为本标准的条款。比是注日期的引同文件，其随后所有的修改单（不也括断误的内容>成候订版均不适用了车标准，然而，敦励根据本标准成设的方研究共否可使出这些文件的母新版本。出丧注日期的引用文件，莫景新版本括州于本标准。(H13458—25低隐货物危隐特性怡验安全规范通则联台国关干危险货物运轴的迹议书规牵范本3（第13修订版）联合国关丁危险货物运稿的造总书试验和标准手以第稳订惠）3求谱和定义
下列术诺改定义适用于本标准。3.1
草化物oxidizingyubstancey
处于高氧化金：具有强靠化性，显分解并效出氧利熟量药质，包据合有过更量的于机数3.2
减性甄化物alkalineosldizingsubstauces与水泛应可以得到械性物质，与酸反应牛成盐新水的氧化物，大要为金属氧化物。3.3
醛性氧化物aeidoxidizinuhelances与水友应可以得到酗性物质与碱反应生成盐和水的氧化物，人多为非金氧化物。3.4
金氧化物metal axidiziny suhstance金属单质与教气反应的产物。
nonmetal xidixingsuhsiances
非金属氧化物
非金娠单质与氧“反虚的产物。3. 6
干纤维l
红长度为5Cm1~2m乎均直经为25m的弹红继索丝3.7
标弹混合效mixlureyubsaneeofrefertaee本标难试验中所用浪践钾与下许维素丝缺尽比为3：7的泥合物。3.B
标油混含物mlxturesubstanceafreferencef本标准试验中所用滨酸与干汗维素丝质毕比为3：？的滤合物GR 19452—2004
标准混合物Ⅲmtxtire silstonre ot reference Ⅱ本标准试验中所用演酸伊与干纤维常丝质量比为23的混合等。3. 10
标准合物inixturesubstuntceofrelerence本标准试验小所用质草分数为65%硝酸溶减与纤维素丝质量比为111的泥合物。3. 11
标准混含物Vmixtire subytaneeut referenceV本标准试验中所用质量分数为5%高氢落谦与干纤维衰质犀比为1：1前混合物3. 12
标准湿含物mixture substantepr reFerenee本标准龄中产用质量分数为40%氯酸钳落满与干纤维索丝质量比为11的混合物。3.13
核混合物Inmixturesubstanceteatedf待谢物压与十纤维衰丝所盘比为1；1的混合钩。3. 14
检测混合物Imixlire suhslance tested持测物质与下纤维策效或量化为111的范合物。要求
4.1化物包装应密厅，严禁上类，易燃物、有机物、还原物、口燃数、避显易然钩品等混存器运，4.2系化物包装上类印，印刷或粘案的标记，标出和危险货物影白标符应准确消晰，符合（B19455204有关规定要求。
4.3不同类型的化物，减板抵其世质和灭火方法的不同选择适当的储运地点分类存放及分炎运确。4.4培运析装纠前后应清，清洗储运地点，严防混人有机物易燃物等杂质。4.5塘运地点应远高火冲，热源、水源，防正日光哦晒。4.6转献筛运过程中，不能用掀势，必将，翻倒.拖负等方法，力求避免率擦、擅击，防止引起爆炸，4.7氧化件危险货物的1式适抢名标和相应联含国缩号“七\应标明在货物的每个包件上。示例：榜醛锌LJN2169
4.8杯签影状至45\角的形整形：小尺寸100mm×00mm：但包件的尺寸只允许贴附更小的标签的情说除外。标笠沿达续有·色与符号相向距边娠5mm的线。4.3标签分为上下两半底色为苗色，上半部分为图形符号，即面圈上面用火焰黑色：下半部分数字\5.1\写在底角。
4.10如果物质其有改要危险性.配该标签虚与氧化性标签一并别中、4.11标等位置：bzxZ.net
a）如果也件尺寸足谢大，应贴在包件浓而靠近正式遥给名称您记的地方，b）应贴在穿器上，不会被穿器的任何部分或密器配件，以及任何其他标签或标记盖的地方：:）当主要危险性标落和次要危险性标心时列山市两者应紫连粘贴。当包片形状.不规成尺；太小以致贴附的标签无法守人满意，标签可用系非的签条或其他装盘挂在色件上。
5英检
5.1固体氧化物危险特性试验
5.1.1试验目的
GB 19452—2004
通过测定·种固物质在与一种可燃物质完全混合时增加该可燃物质的燃烧谨度变燃虑蝇度的落力，或者形成会白发若火的混合物的塔力·定该物质氧化性剪小。5.1.2样品数量及试样准备
5.1.2.1以待检货物中危意拍取代表性物质50心g·用于危险特性检测。5.1.2.2检实物质是否省价小于500m的顺粒，如果直径小于500m的份末占总质量的10%以上·或若如果该物质尼易腔的那么度持企邻试验样品磨成粉米。5.1.2.3制备说酸钾宗准物质：良战钾应过端-不应证磨，将标称粒轻为1.151mm-0.3mm的部分作为标准物质：在65之下于烘标准物质至恒定质量（时间系少12h），然后放人十炼器（带十燥测)内点到冷却后待月
5.1.2.4制爸干纤维素丝：十纤维帝丝岸度不应人十25m.在105下干燥至恒定质盛（时问空少4h)后放人十燥器（带下爆剂内自到冷划厅符月，水的质尽分数应小丁，5兴，必要时可延长十通时间
5.1.2.5接服成验案求的比，分别制备标证混合物「，Ⅱ■。5，1.2.6接照试整要求的比例分别制备检即据分物1，山，5.1.3试验收器及备
5.1.3.1固体氧化生试验仪。仪器应效置于通风成其他性质的通风区内，保切气流速度为0.5m/s必更小，排烟系统应能够吸收有承烟，5.1.3.2一个一端封闭、内直径7Cmm的0满斗型模具，5.1.4试验方法
5.1.4.1将31的滚感钾标准物质和纤继举分制标准混合物、、Ⅲ。将30号的待测物质和纤继*分别制成挖测混合物！、口，每种检谢混合物应单独制备，尽快使用，年格混合物应适合以机械方法分混合。
5.1.4.2快用画锥本流斗型模且将混合物做成底部直格为7mm的截头圆维体，覆差在固体教化物试验俊的环非点究金商上、
5.1.4.315至25的环境温度下，接通尚体氧化物试验仪电源.持续通电%mi：说赛滤合物是否发火并燃烧，如果3min内混合物器烧则终止试验：从电源拟通截止列主要反应（例如出火.灼热或无焰烧)结束作为混合物的燃烧对间，在主要友应之后的间敏反应，如出现大花或哗啪作明，不应划人专虑范国。如果效宝瓜在试验期间内断裂，则应亚新开好试验，除非金虞没断裂明确示不影响试验特果。
5.1.4.4每件物测据合物标准混合物声进行5次试验：5.2注体氧化物危险特性试验
5.2.1试验目的
通过则定一种液态物质在与一户川燃物质充全混合时增加该可燃物质的然烧速度或燃烧强度的潜力者形成会白发若火的混合物的搭力，确定该物所氧化性能力。5.2.2样品数及试样准备
5.2.2.1以待控货钩小随讯:取代表性物50g用于危险特检施5.2.2.2制备十纤维凉丝：十纤维炭丝7度不应人十25mm在105℃下于爆至恒定质录（至少4h)后被入干燥册（节下焕剂>内白到冷后药用。含求毕按质显分数应小丁0.：%，必要时可延长干燃时间。5.2.2.3采用质因分效为[0%的高酸、质量分激为10%的素纳将液和质益分数为65%的硝避落GR 19452-2004
液作为杯韭物质。胺照试验要求的比列，分别制备标准需合物、V、、如果做试验的是饱和溶液应制
5.2.2.4按照试验求的比制备格测施合物」。5.2.3试验器及设备
5.2.3.1系统片力容器：更联合回关于危险货物标输的建义书试监和标准手母3（第4能订版。5.2.3.2点火系包括一2=cm均镍/咨命战，直轻3.61m1，电阻0.850/m。采用一根直径5的m的棒把金病我菀成线图形状，燃后接到点火密的电极主。压力容然底部利点火线国下面之问的距商应为2mm，如果电极不是川调的，在线腾和容然底部之问的点火金四线端点应当月离说包层绝缘。金属线用能够供虑至少10A心流的直电源划热.5.2.4试验方法
5.2.4.1将装有压力传然能利热系统无的常盘的收备以点火塞为一端期架.箱2.长呼液体与2.三么十纤率案放在裘磷始怀星用一报晚璃搅拌伴择合。为了安全，搅祥时应当在操作灵和混台物之改胃个发全原蔽。（如果合物在推合或装填时善火，则不需要琳偿试验。）5.2.4.2将混合物少量分批的切人容警并轻轻拍打，确保很合物推积在点火线围四周并且与之接距问刘。在装境过倡不得把线間望曲。防燥盘波好厉将夹持密行紧。5.2.4.3将装丁混合物的容器移到点火支捷架上，防爆盘期下，式留于适当的防爆通风撕成点火室，电源接到点火激外接，通上10A电流。从并始拌合到接通电游的时间应当约为11nmin。5.2.4.4力传器产牛的信孕在可评估又可永久记录时间/压力图形的适费系统上记录（例如瞬时记永器与图表计！录器据合）。将说合物加热纠质谢盘酸裂或者至少立了60。如果齿爆点投有破裂，应书混会物冷却后小心地拆迎设备，北采取致防增民的措额。5.2.4.5每钟检期配合物和标准强金物都进行3次试验，运录压力以表压6%0kTa上小到2070kHa所需要的时创，以乎即时间来进行分类。5.3判定准则
5.3.1如满足下列录格之一，则判定为5.1项间体氧化物。a）检谢据合物I和Ⅱ的平内盘惊时间应分别等于或小于标准很合购【的平的燃烧时例：上）检衡混合物1和Ⅱ能影分别发灾并烧，如满正下列来件之一，则判定为5.1改限体氧化物：5.3.2:
检测合钢I能够发火；
）检游台物【疫体压力从6P（表乐）上升2070Pa表区所能的平均创盘等十或小于标准混合物的平均燃烧时间。5.4危险等级
按照术标推5.1录和.2条法行试验确定为5.三项的氧化物按表1划分危险等级：表1危险等级分类
原丰要化物
许版统呆
均例混合物或的完时小于标准能合物的平燃烧市间，
均测活合物一或的孕为婚能用间事于取小丁标准很合物川的平关悠盐时的，只不能符1类包贷安求。枪儒游今物1或1的平头感烧时间李于现小下标难准合物1的平片端然时间.日不健择台类和类包能来求。常险季统
三为一般危控
有教法危险性
包装英别
在氧挖
6检验规别
表1（续）
试监纺
检测泥会慎1进行式致时自发火，或孕测促合物「的平均间小社合物的严正升时
检测泥台，的平床,上时间等下或小娠准根台均让的平均二升时间，不能符合1类包装要求，整测泥台物：的平均压力上升时间等下或小丁标准很产均的严均压力二开时向丑不能等个「然[类包装要求，检验项目
按本标续第4帝、第5章的要永避项进行检龄。6.2整险特性检验的录件
有下列情说之一时.应进行危险特性按临，a)新产品投产或老产品转产时：正式生产后，如材料、工艺有较人改变，可能影响产品性能助；b)
在止常生产时，每半代一次
d）产长期停产后·恢复产时
c出厂检验洁果与上次危险特性检验站果有较大券升时：国家质量监骨乱构提山进行危险特性检验。6.3判定规财
危险等
GB19-52—204
包装浅别
开有频展旁险性
兵有般迄险性
兵有低险性
按器本标准5.1至3.2条进行试验，依期试验结果与本标准5.3条和5.1条的要求，对复化物的危险特性进行划定，晚定氧化性物质的类别及危险等级，应衍合本标推第4牵要求。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
