本标准规定了帐篷用双轴向经编基布的代号、要求、试验方法、检验规则、标志、包装、运输和贮存。 本标准适用于采用涤纶工业长丝作为衬经、衬纬纱，经向采用涤纶牵伸丝固结而成的帐篷用双轴向经编基布。
本标准按照GB/T1.1—2009给出的规则起草。
本标准由中国纺织工业联合会提出。
本标准由全国纺织品标准化技术委员会产业用纺织品分技术委员会(SAC/TC209/SC7)归口。
本标准起草单位:浙江中天纺检测有限公司、浙江海利得新材料股份有限公司、浙江锦达新材料股份有限公司、海宁市天宇基布有限公司、浙江宇立塑胶有限公司、浙江华生经编新材料有限公司、浙江博泰塑胶有限公司、浙江铭龙基布有限公司、中国产业用纺织品行业协会、中国针织工业协会。
本标准主要起草人:沈国康、姚桂松、叶雪康、周王松、张建平、蒋生华、吴建飞、高建生、沈新宇、李桂梅、季建兵、李红、房娜。
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本标准。
GB/T4666 纺织品 织物长度和幅宽的测定
GB/T4668 机织物密度的测定
GB/T4669 纺织品 机织物 单位长度质量和单位面积质量的测定
FZ/T64019-2011 灯箱广告用经编双轴向基布

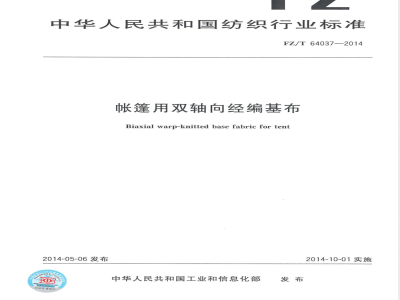

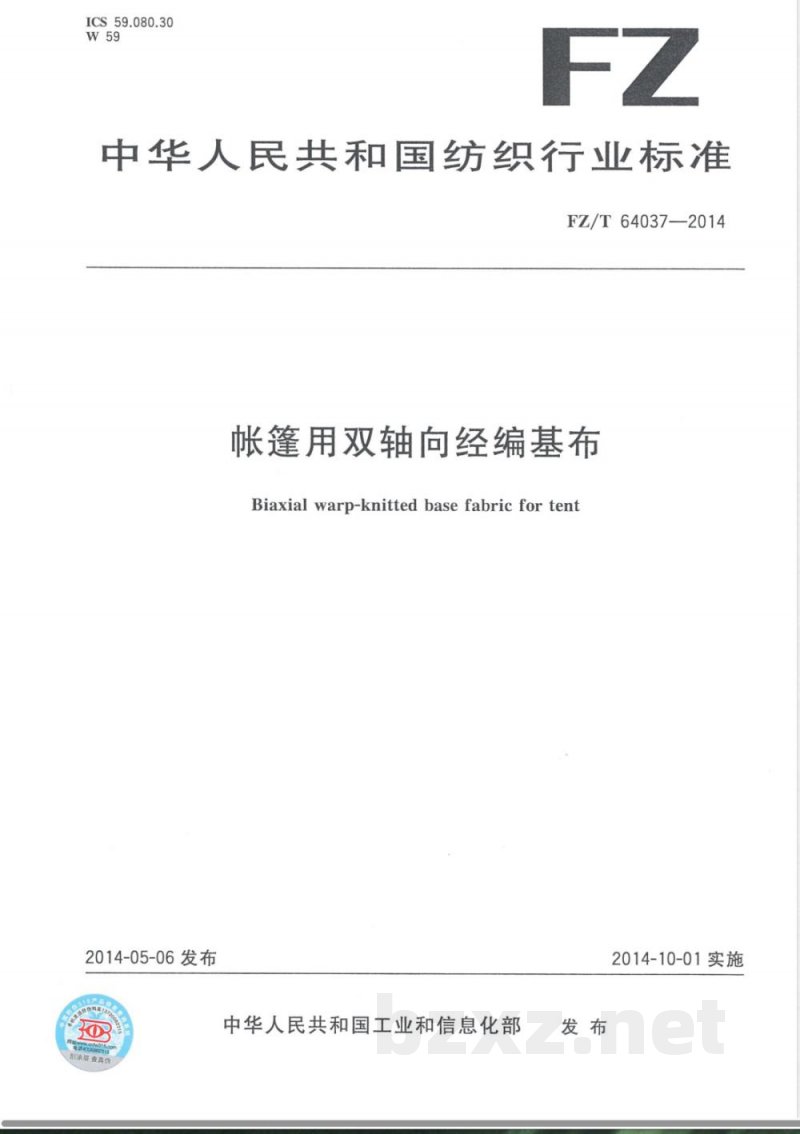

ICS59.080.30
中华人民共和国纺织行业标准
FZ/T64037-—2014
帐篷用双轴向经编基布
Biaxial warp-knitted base fabric for tent2014-05-06发布
中华人民共和国工业和信息化部2014-10-01实施

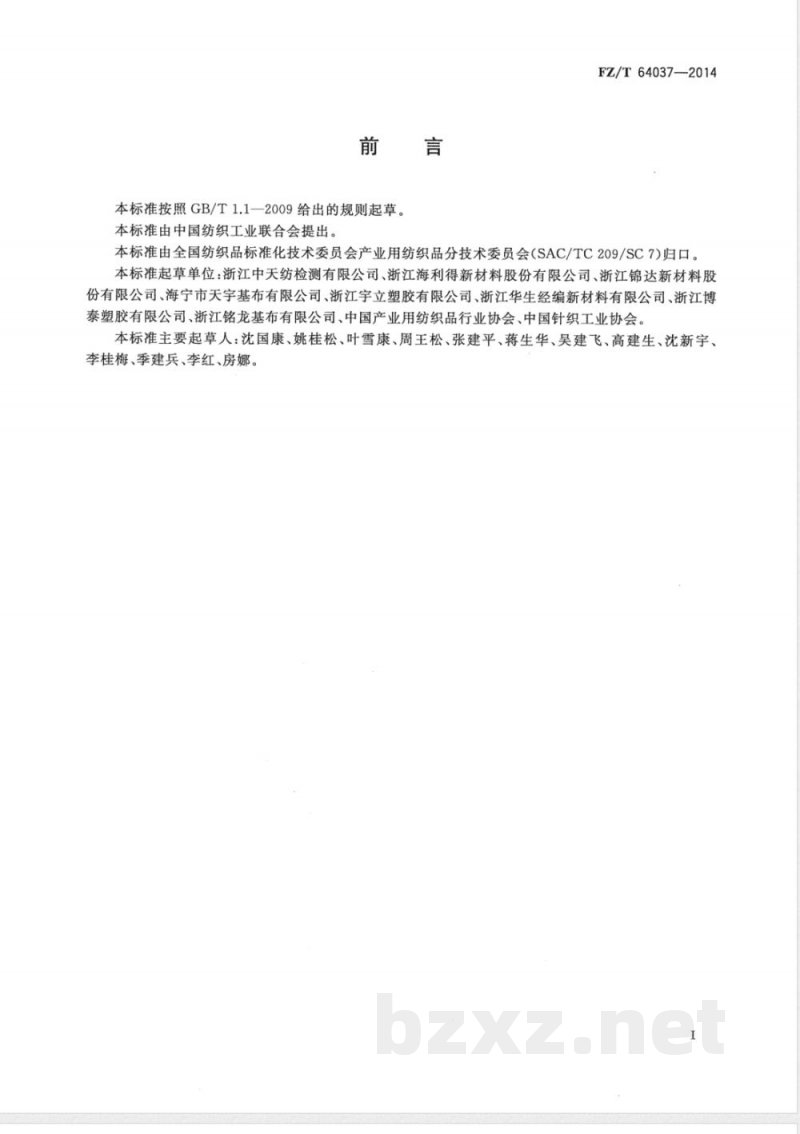

本标准按照GB/T1.1一2009给出的规则起草。本标准由中国纺织工业联合会提出。FZ/T64037-2014
本标准由全国纺织品标准化技术委员会产业用纺织品分技术委员会(SAC/TC209/SC7)归口。本标准起草单位：浙江中天纺检测有限公司、浙江海利得新材料股份有限公司、浙江锦达新材料股份有限公司、海宁市天宇基布有限公司、浙江宇立塑胶有限公司、浙江华生经编新材料有限公司、浙江博泰塑胶有限公司、浙江铭龙基布有限公司、中国产业用纺织品行业协会、中国针织工业协会，本标准主要起草人：沈国康、姚桂松、叶雪康、周王松、张建平、蒋生华、吴建飞、高建生、沈新宇、李桂梅、季建兵、李红、房娜。1范围

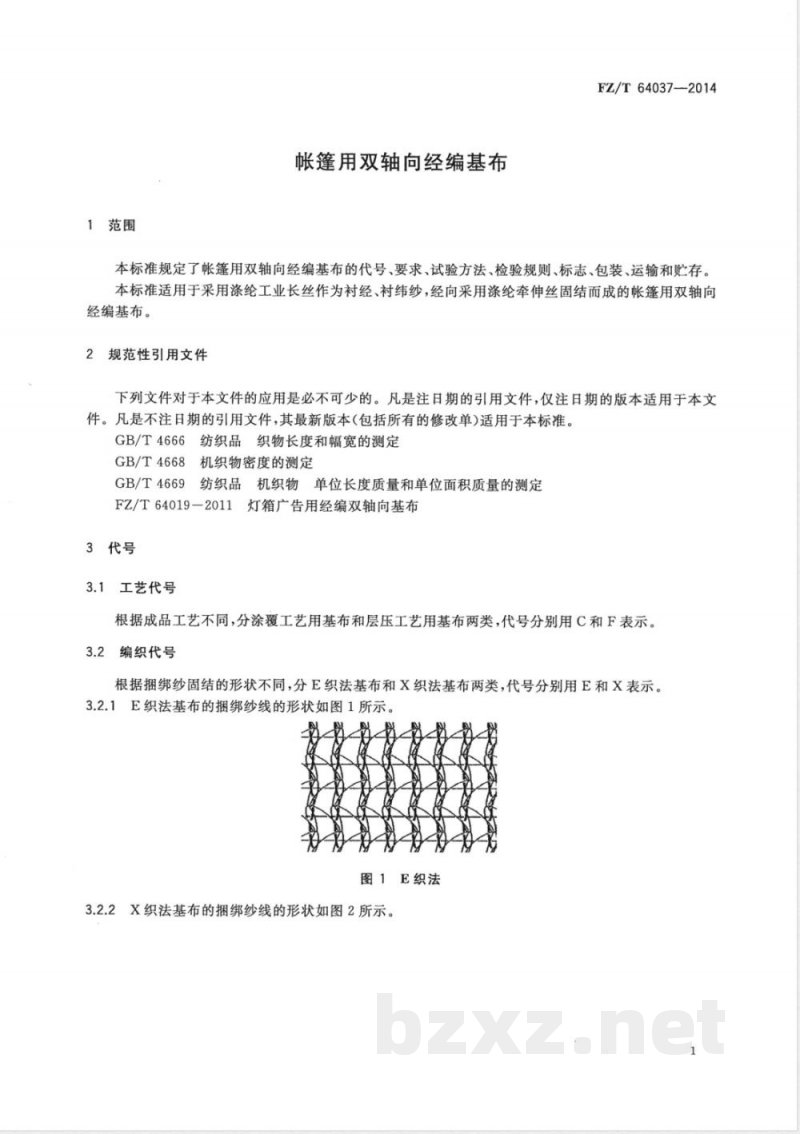

帐用双轴向经编基布
FZ/T64037—2014
本标准规定了帐篷用双轴向经编基布的代号、要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于采用涤纶工业长丝作为衬经、衬纬纱，经向采用涤纶牵伸丝固结而成的帐篷用双轴向经编基布。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本标准。GB/T4666纺织品织物长度和幅宽的测定GB/T4668机织物密度的测定
GB/T4669
纺织品机织物单位长度质量和单位面积质量的测定FZ/T64019一2011灯箱广告用经编双轴向基布3代号
3.1工艺代号
根据成品工艺不同，分涂覆工艺用基布和层压工艺用基布两类，代号分别用C和F表示。3.2编织代号
根据捆绑纱固结的形状不同，分E织法基布和X织法基布两类，代号分别用E和X表示。3.2.1E织法基布的捆绑纱线的形状如图1所示，图1E织法

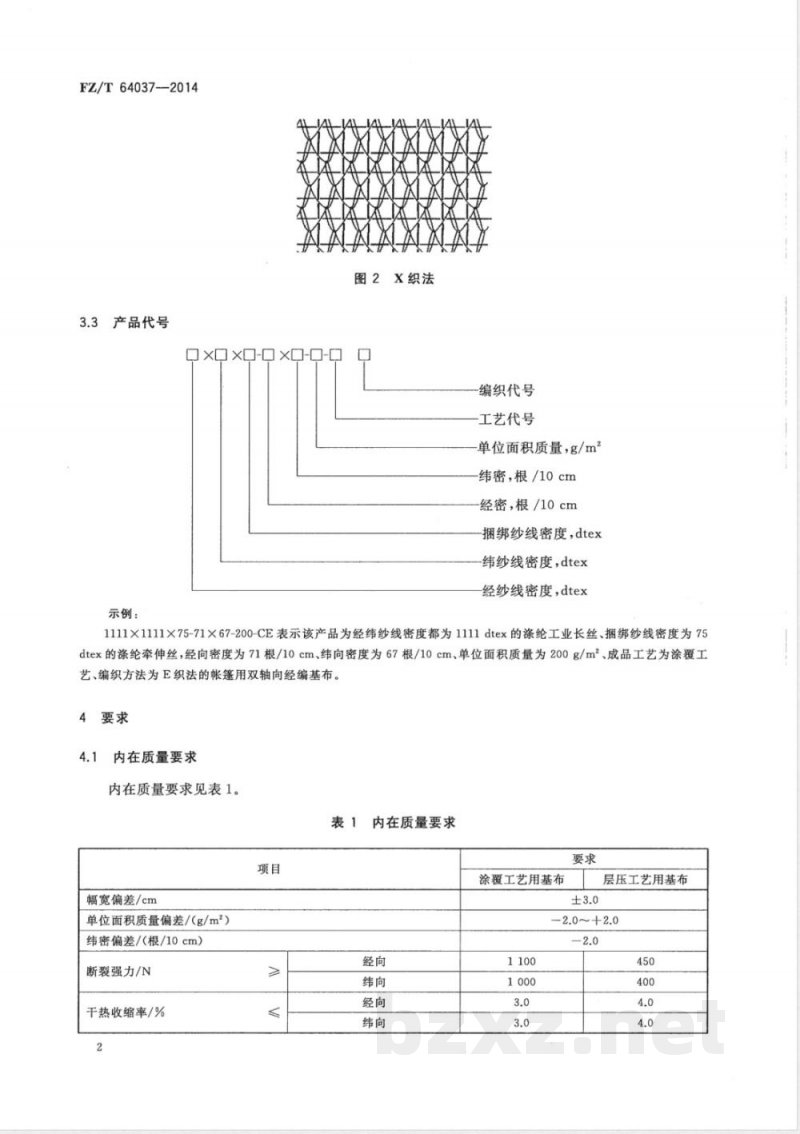

3.2.2X织法基布的捆绑纱线的形状如图2所示。FZ/T64037-—2014
3.3产品代号
XOXO---
示例：
图2X织法
编织代号
工艺代号
单位面积质量，g/m2
纬密，根/10cm
经密，根/10cm
捆绑纱线密度，dtex
纬纱线密度，dtex
经纱线密度，dtex
1111×1111×75-71×67-200-CE表示该产品为经纬纱线密度都为1111dtex的涤纶工业长丝、捆绑纱线密度为75dtex的涤纶牵伸丝，经向密度为71根/10cm、纬向密度为67根/10cm、单位面积质量为200g/m2、成品工艺为涂覆工艺、编织方法为E织法的帐篷用双轴向经编基布。4要求
4.1内在质量要求
内在质量要求见表1。
内在质量要求
幅宽偏差/cm
单位面积质量偏差/（g/m2）
纬密偏差/（根/10cm）
断裂强力/N
干热收缩率/%
涂覆工艺用基布
层压工艺用基布
—2.0～+2.0

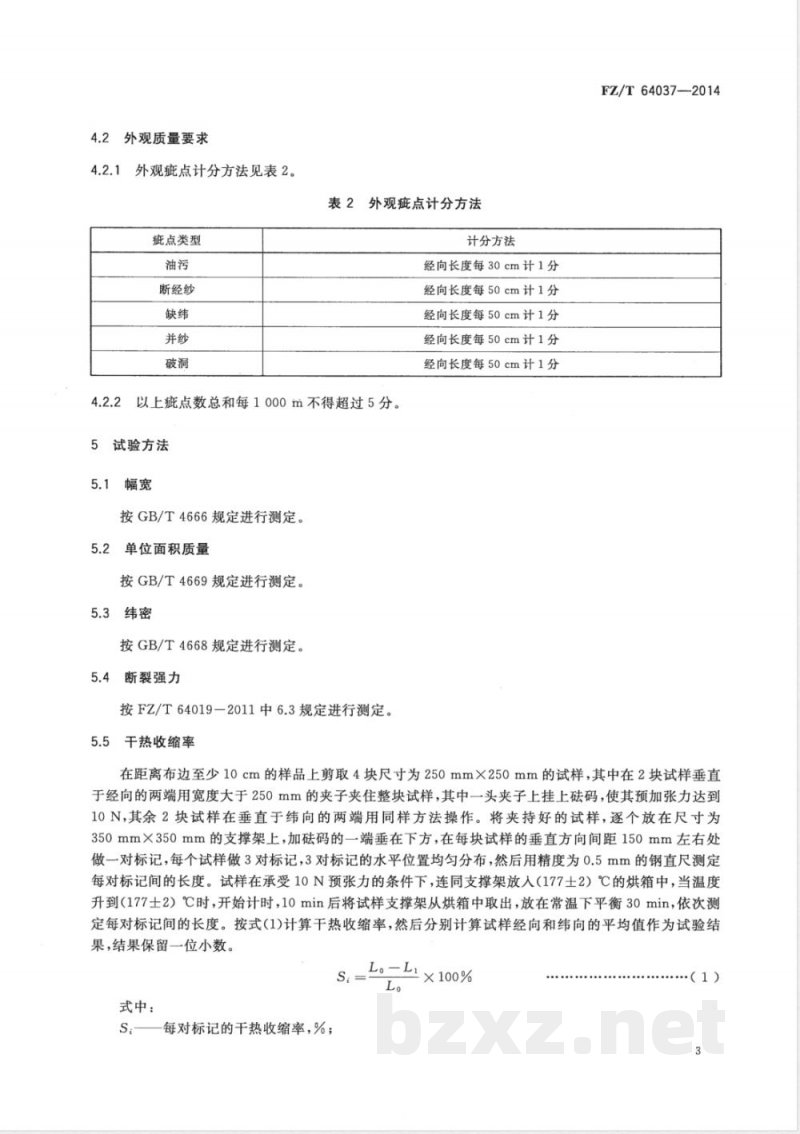

4.2外观质量要求
4.2.1外观疵点计分方法见表2。疵点类型
断经纱
表2外观症点计分方法
计分方法
经向长度每30cm计1分
经向长度每50cm计1分
经向长度每50cm计1分
经向长度每50cm计1分
经向长度每50cm计1分
以上症点数总和每1000m不得超过5分。5试验方法
5.1幅宽
按GB/T4666规定进行测定。
5.2单位面积质量
按GB/T4669规定进行测定。
5.3纬密
按GB/T4668规定进行测定。
5.4断裂强力
按FZ/T64019-2011中6.3规定进行测定。5.5干热收缩率
FZ/T64037-2014
在距离布边至少10cm的样品上剪取4块尺寸为250mm×250mm的试样，其中在2块试样垂直于经向的两端用宽度大于250mm的夹子夹住整块试样，其中一头夹子上挂上码，使其预加张力达到10N,其余2块试样在垂直于纬向的两端用同样方法操作。将夹持好的试样，逐个放在尺寸为350mm×350mm的支撑架上，加磁码的一端垂在下方，在每块试样的垂直方向间距150mm左右处做一对标记，每个试样做3对标记，3对标记的水平位置均匀分布，然后用精度为0.5mm的钢直尺测定每对标记间的长度。试样在承受10N预张力的条件下，连同支撑架放入（177土2）℃的烘箱中，当温度升到（177士2）℃时，开始计时，10min后将试样支撑架从烘箱中取出，放在常温下平衡30min，依次测定每对标记间的长度。按式(1)计算干热收缩率，然后分别计算试样经向和纬向的平均值作为试验结果，结果保留一位小数。
式中：
每对标记的干热收缩率，%；
L。-L1
×100%
FZ/T64037—2014
-每对标记处理前的长度，单位为毫米（mm）；每对标记处理后的长度，单位为毫米（mm）。5.6外观质量
在自然光线下目测或用相应的量具测量。6
检验规则
6.1抽样
按交货批号的同一品种、同一规格的产品作为检验批。内在质量的检验抽样方案见表3，外观质量的检验抽样方案见表4。
表3内在质量检验抽样方案wwW.bzxz.Net
批量N
51~500
≥501
批量N
26～90
91~150
151~280
281～500
501～1200
≥1201
6.2结果判定
样本量n
接收数Ac
外观质量检验抽样方案
样本量n
接收数 Ac
单位为卷
拒收数Re
单位为卷
拒收数Re
6.2.1内在质量按4.1要求对批样的每个样本测试结果进行评定，各项指标均符合表1要求，则内在质量合格，否则为不合格。如果所有样品的内在质量合格，或不合格样品数不超过表3的接收数Ac，则该批产品内在质量合格。如果不合格样品数达到了表3的拒收数Re，则该批产品质量不合格。6.2.2外观质量按4.2要求对批样的每个样本测试结果进行评定，各项指标均符合表2要求，则外观质量合格，否则为不合格。如果所有样本的外观质量合格，或不合格样本数不超过表4的接收数Ac，则该批产品外观质量合格。如果不合格样本数达到了表4的拒收数Re，则该批产品质量不合格。6.2.3内在质量、外观质量均合格，则判该批产品合格。4
7标志、包装、运输和贮存
每卷产品应附合格证，外包装应有下列标志：a)
制造商名称、地址；
产品名称、代号；
生产日期或批号；
产品执行标准编号；
检验员代号；
产品长度。
FZ/T64037—2014
产品用坚固的卷芯卷取，用塑料薄膜包装，成卷长度为1000m或根据协议商定。运输
产品运输时要轻装轻卸，不能重压，切勿日晒雨淋及站污，保持包装完整。7.4贮存
避光、避水、避高温，产品保持包装完好，堆码层数一般不超过6层。5
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
