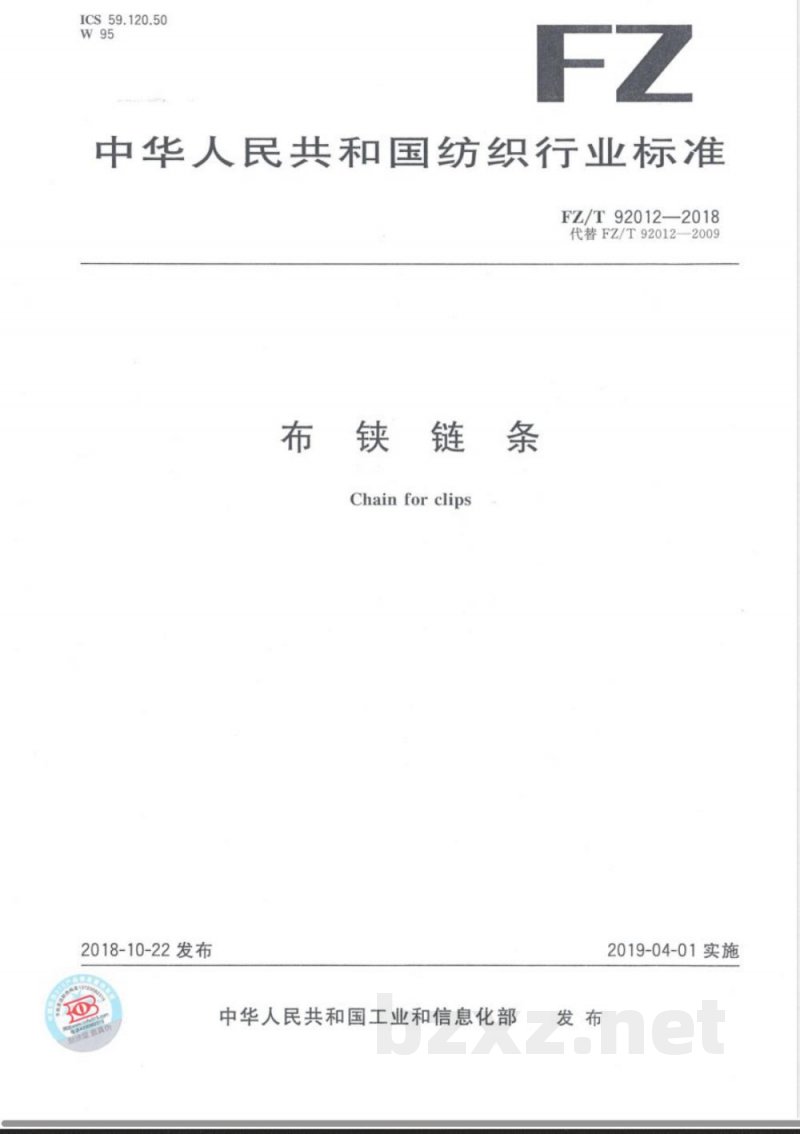

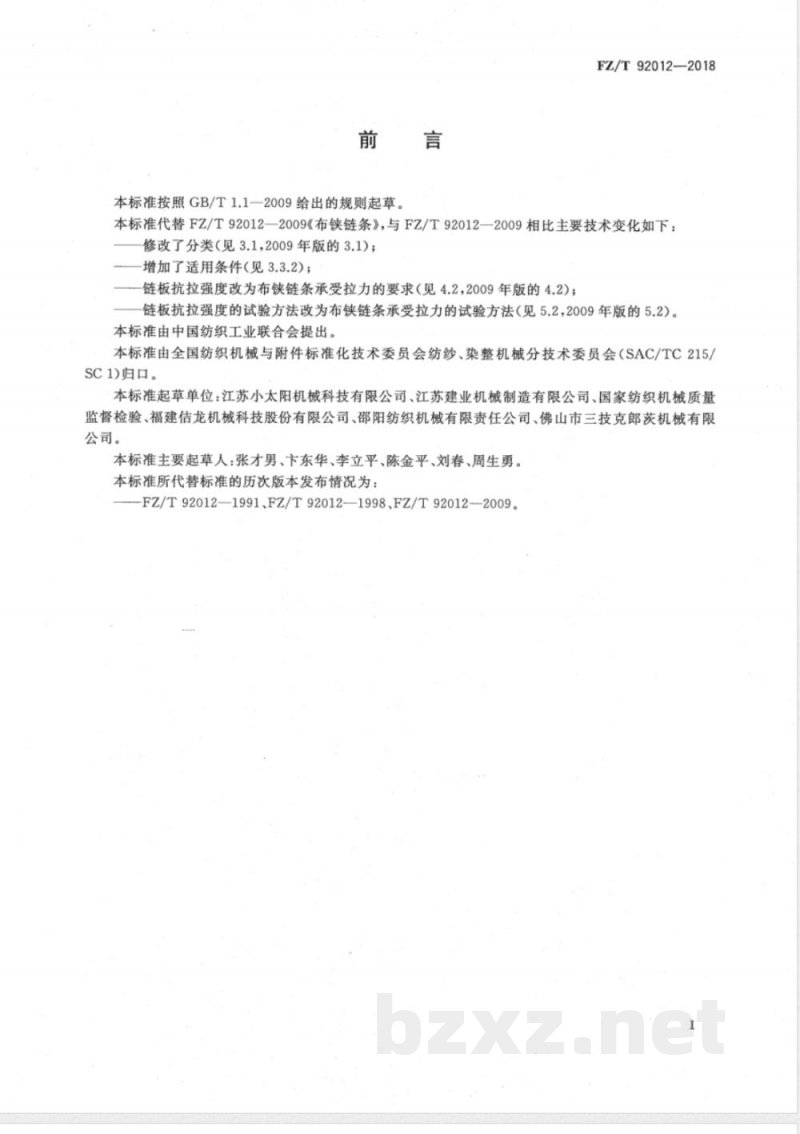

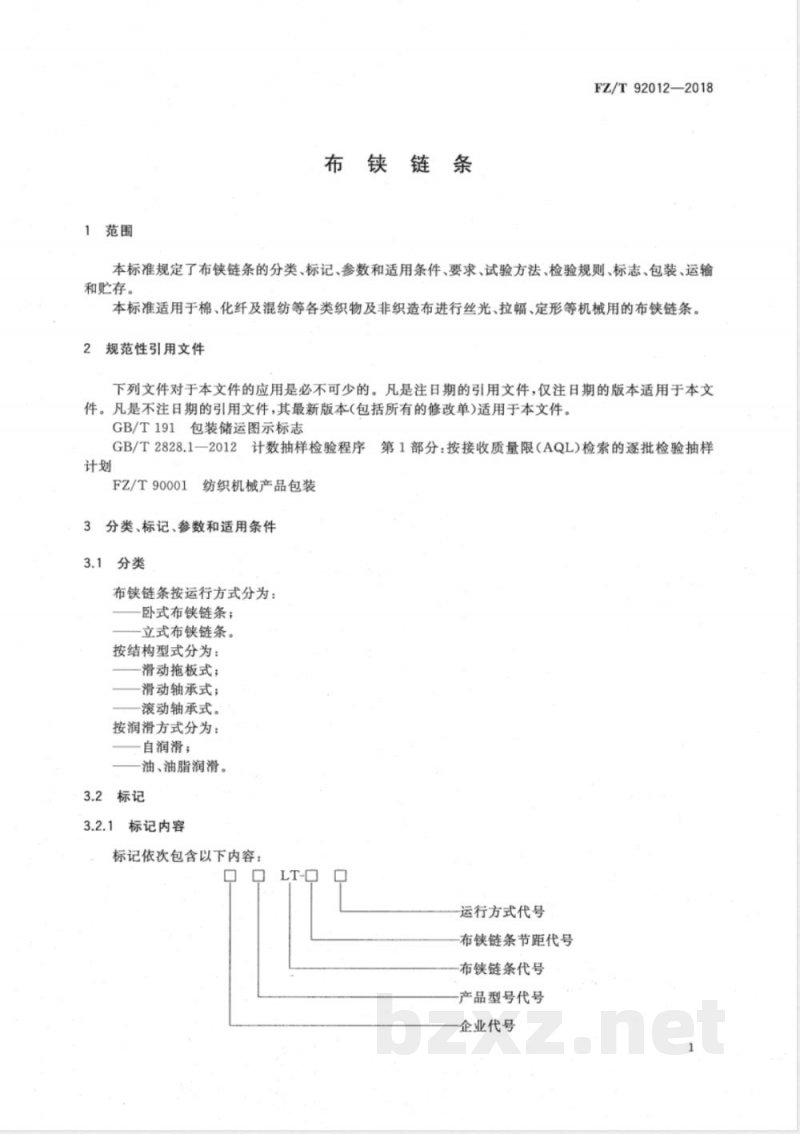

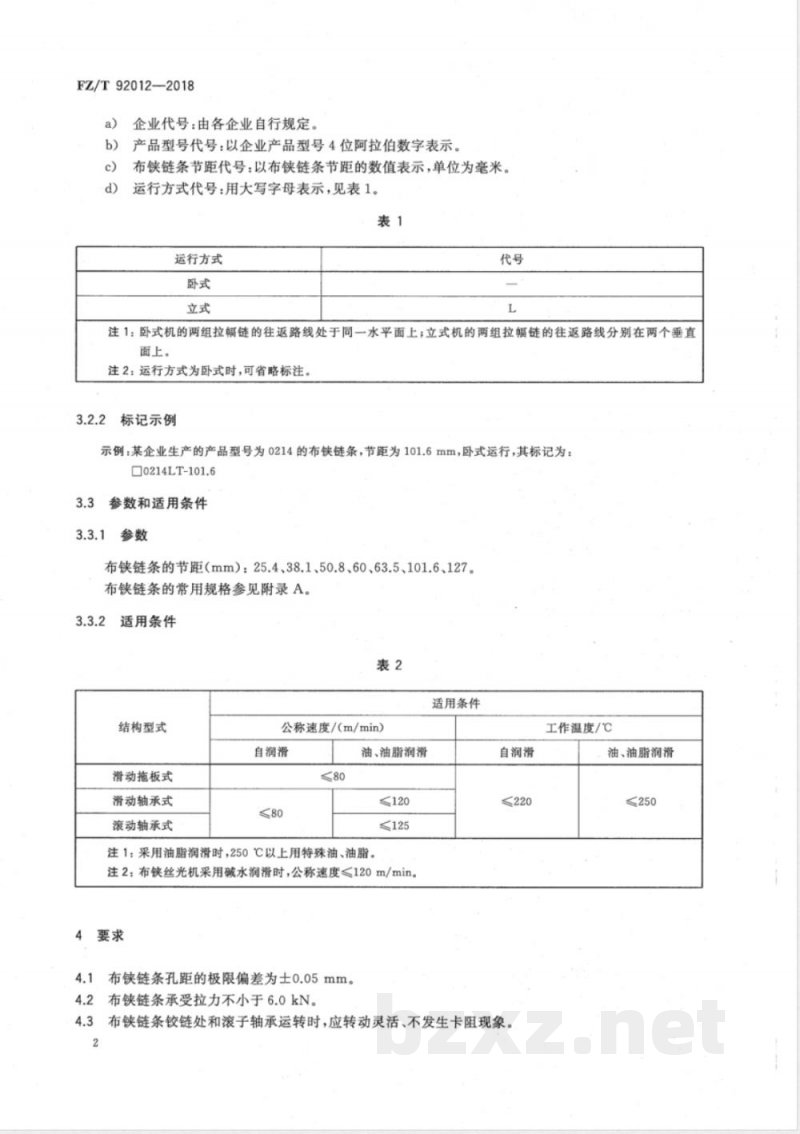

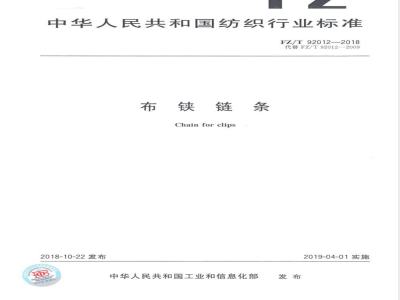

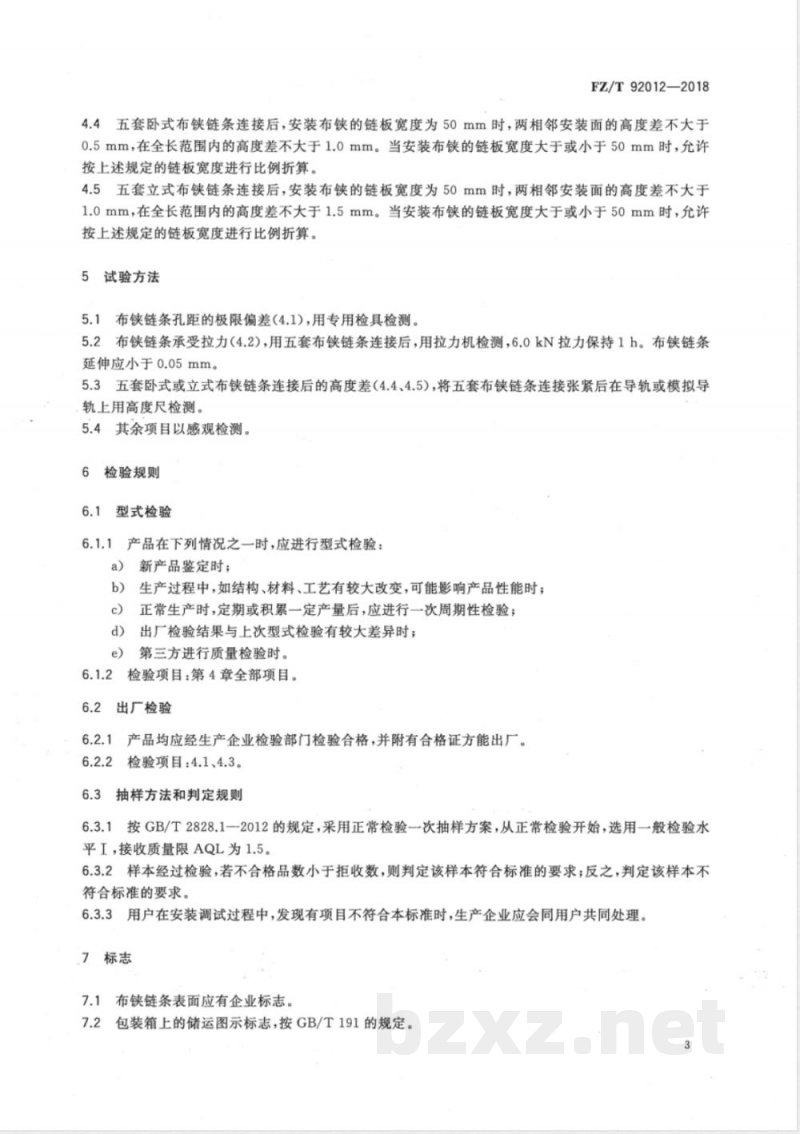

ICS 59.120.50 W95 中华人民共和国纺织行业标准 FZ/T 92012—2018 代替 FZ/T 92012—2009 布铗链条 Chain for clips 2018-10-22发布 2019-04-01实施 中华人民共和国工业和信息化部 发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准代替FZ/T 92012—2009《布铗链条》。与FZ/T 92012—2009相比，主要技术变化如下：修改了分类；增加了适用条件；将链板抗拉强度修改为布铗链条承受拉力要求；将链板抗拉强度试验方法修改为布铗链条承受拉力试验方法。 本标准由中国纺织工业联合会提出。 本标准由全国纺织机械与附件标准化技术委员会纺纱、染整机械分技术委员会（SAC/TC215/SC1）归口。 本标准起草单位：江苏小太阳机械科技有限公司、江苏建业机械制造有限公司、国家纺织机械质量监督检验中心、福建佶龙机械科技股份有限公司、邵阳纺织机械有限责任公司、佛山市三技克郎茨机械有限公司。 本标准主要起草人：张才男、卞东华、李立平、陈金平、刘春、周生勇。 本标准所代替标准的历次版本发布情况为：FZ/T 92012—1991、FZ/T 92012—1998、FZ/T 92012—2009。 1 范围 本标准规定了布铗链条的分类、标记、参数和适用条件、要求、试验方法、检验规则、标志、包装、运输和贮存。 本标准适用于棉、化纤及混纺等各类织物及非织造布在丝光、拉幅、定形等机械中使用的布铗链条。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。 GB/T 191 包装储运图示标志 GB/T 2828.1—2012 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 FZ/T 90001 纺织机械产品包装 3 分类、标记、参数和适用条件 3.1 分类 布铗链条按运行方式分为： ——卧式布铗链条； ——立式布铗链条。 按结构型式分为： ——滑动拖板式； ——滑动轴承式； ——滚动轴承式。 按润滑方式分为： ——自润滑； ——油、油脂润滑。 3.2 标记 3.2.1 标记内容 标记依次包含以下内容： ——企业代号； ——产品型号代号； ——布铗链条代号； ——布铗链条节距代号； ——运行方式代号。 其中： a）企业代号由各企业自行规定； b）产品型号代号以4位阿拉伯数字表示； c）布铗链条节距代号以数值表示，单位为毫米； d）运行方式代号见表1。 表1 运行方式代号 卧式：L 立式：V 注1：卧式机的两组拉幅链往返路线处于同一水平面；立式机的两组拉幅链往返路线分别位于两个垂直面。 注2：运行方式为卧式时，可省略标注。 3.2.2 标记示例 某企业生产的产品型号为0214的布铗链条，节距为101.6 mm，卧式运行，其标记为：0214LT-101.6。 3.3 参数和适用条件 3.3.1 参数 布铗链条节距（mm）：25.4、38.1、50.8、60、63.5、101.6、127。 布铗链条常用规格参见附录A。 3.3.2 适用条件 表2 适用条件 滑动拖板式： ——自润滑：公称速度≤80 m/min； ——油、油脂润滑：公称速度≤120 m/min。 滑动轴承式： ——自润滑：公称速度≤80 m/min； ——油、油脂润滑：公称速度≤125 m/min。 滚动轴承式： ——自润滑：公称速度≤220 m/min； ——油、油脂润滑：工作温度≤250℃。 注1：采用油脂润滑时，250℃以上应采用特殊油、油脂。 注2：布铗丝光机采用碱水润滑时，公称速度≤120 m/min。 4 要求 4.1 布铗链条孔距极限偏差为±0.05 mm。 4.2 布铗链条承受拉力应不小于6.0 kN。 4.3 布铗链条铰链处和滚子轴承运转时应转动灵活，不得发生卡阻现象。 4.4 五套卧式布铗链条连接后，当安装布铗的链板宽度为50 mm时，两相邻安装面的高度差不得大于0.5 mm，全长范围内高度差不得大于1.0 mm。当链板宽度大于或小于50 mm时，可按比例折算。 4.5 五套立式布铗链条连接后，当安装布铗的链板宽度为50 mm时，两相邻安装面的高度差不得大于1.0 mm，全长范围内高度差不得大于1.5 mm。当链板宽度大于或小于50 mm时，可按比例折算。 5 试验方法 按本标准规定的方法对孔距偏差、承受拉力、运转灵活性及安装面高度差等项目进行检测。
