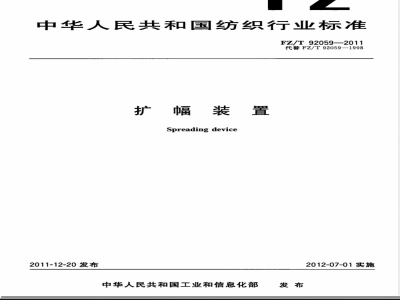

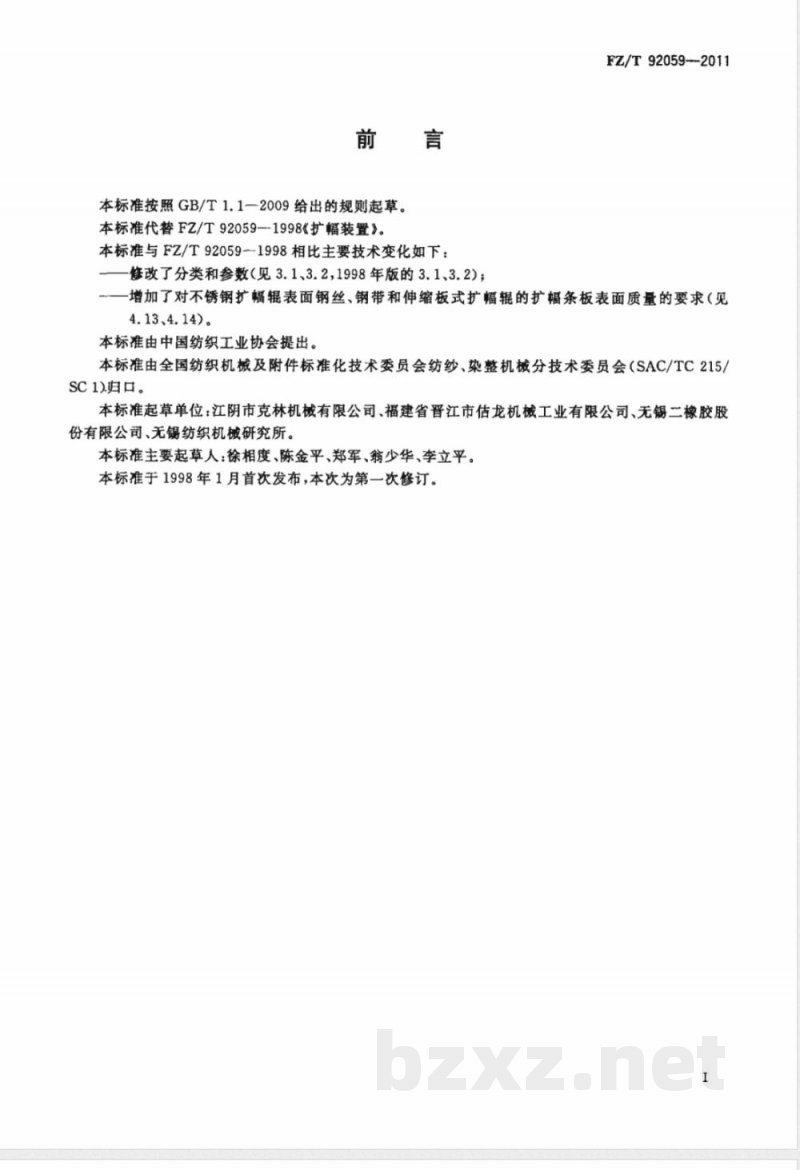

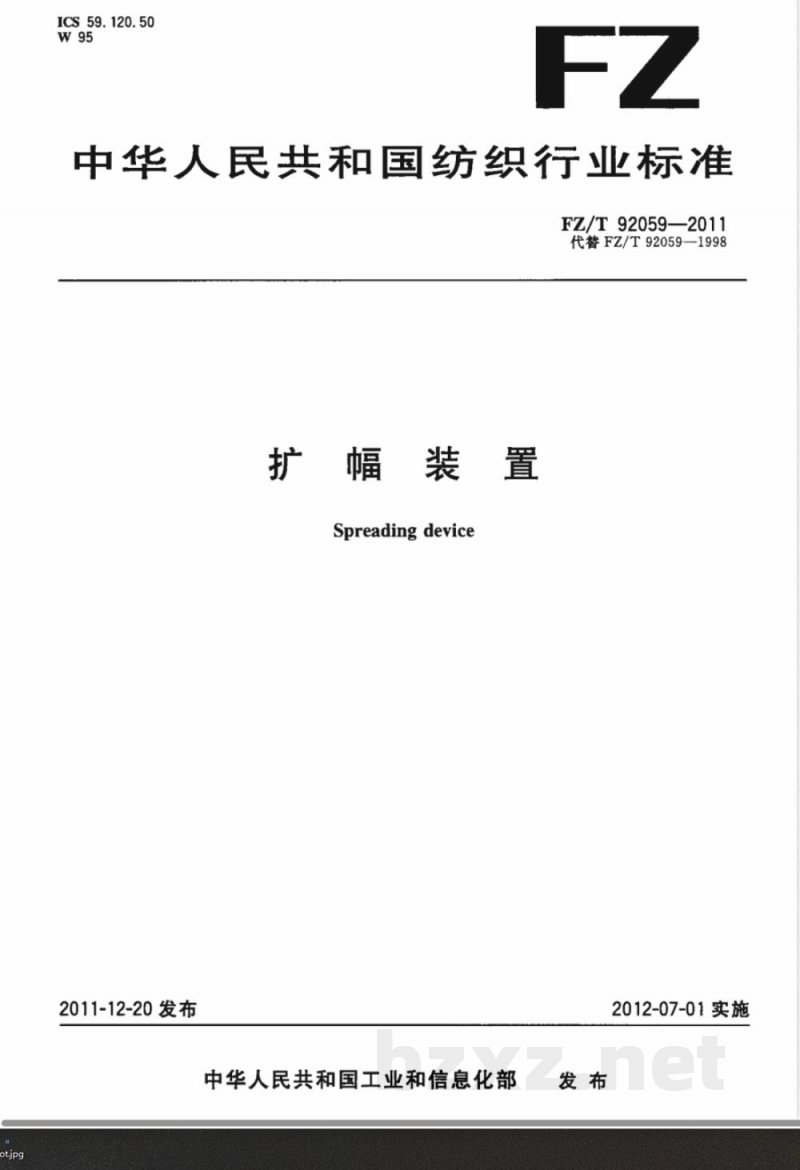

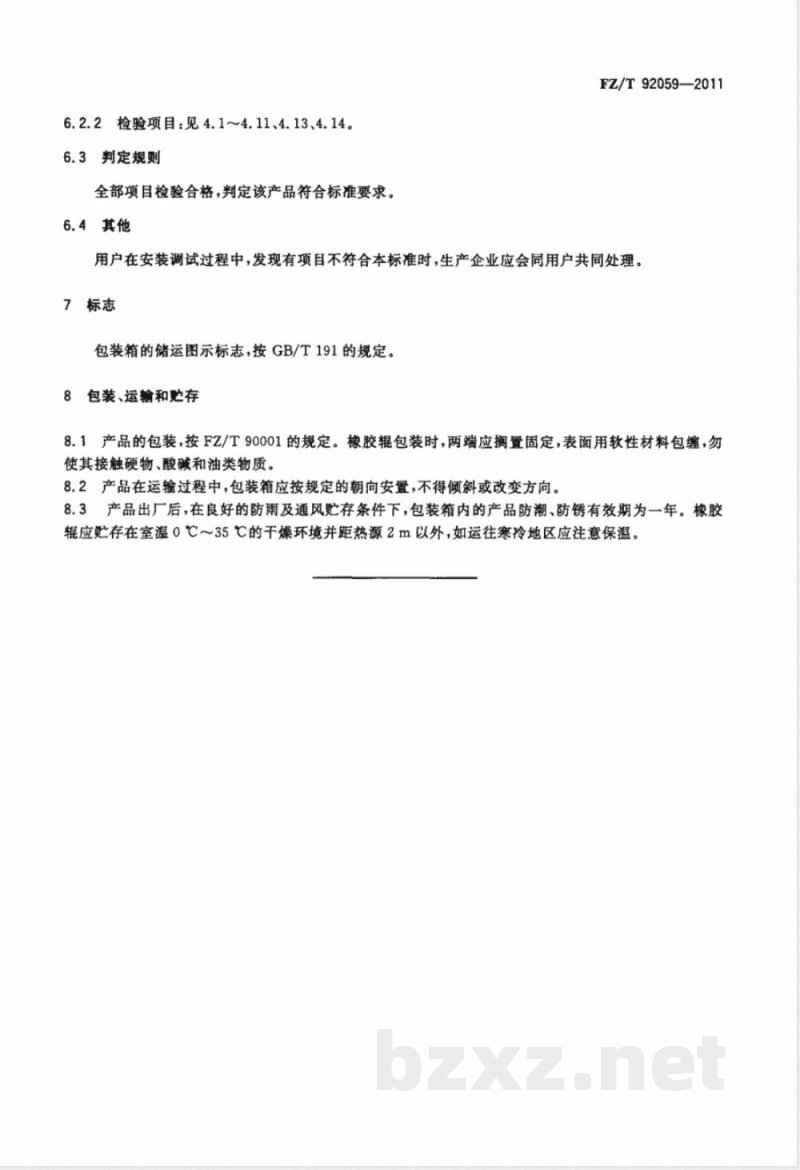

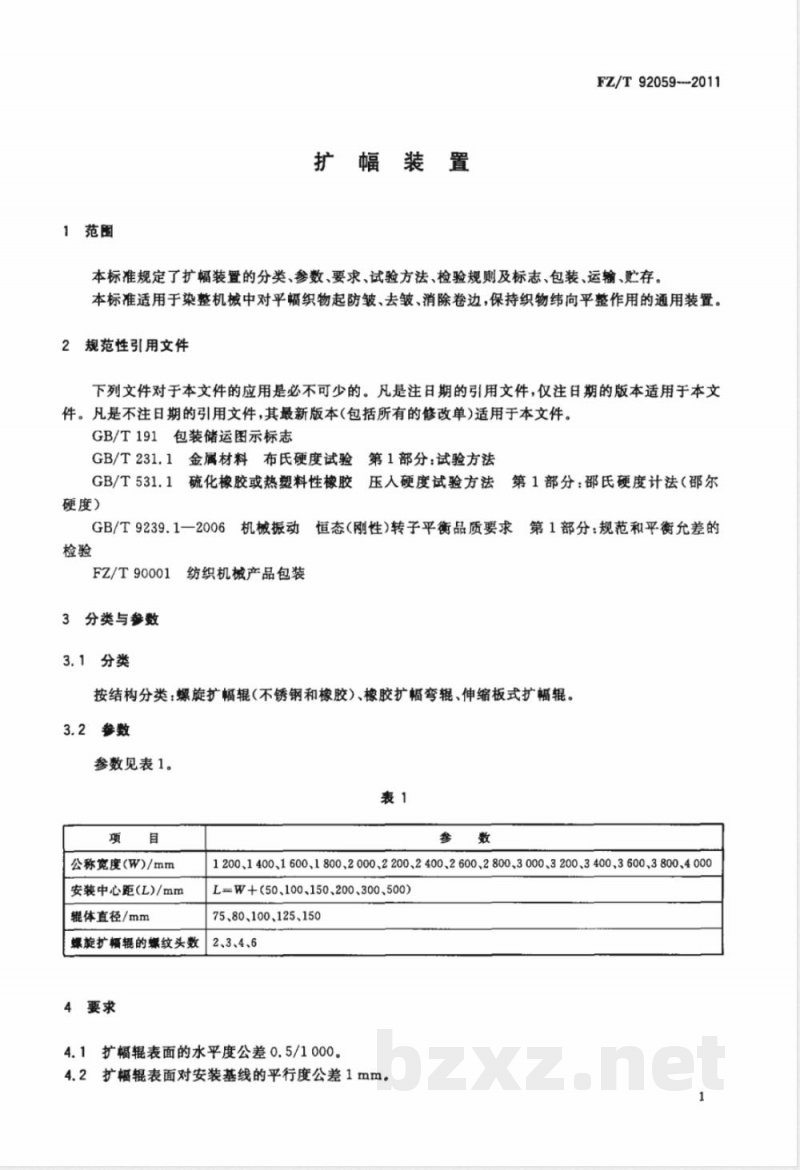

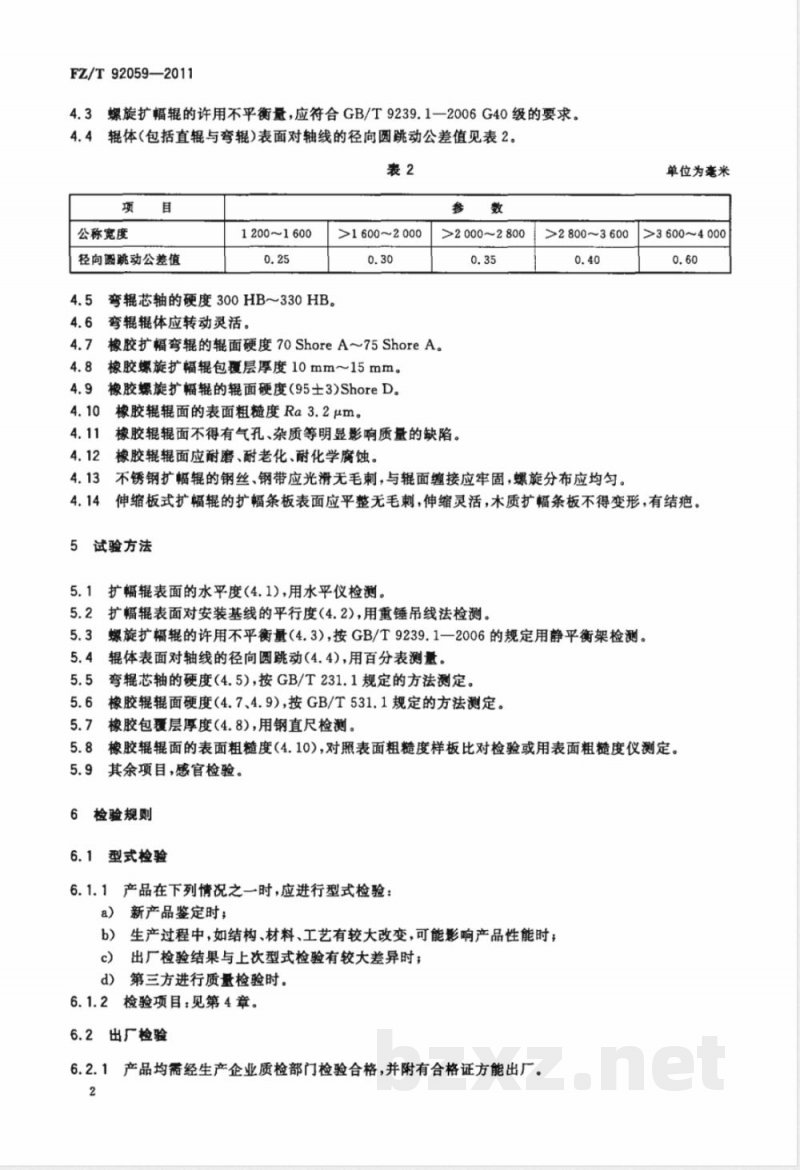

ICS 59.120.50 W95 FZ/T 92059—2011 代替 FZ/T 92059—1998 中华人民共和国纺织行业标准 扩幅装置 Spreading device 2011-12-20发布 2012-07-01实施 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准代替FZ/T 92059—1998《扩幅装置》。 本标准与FZ/T 92059—1998相比主要技术变化如下：修改了分类和参数；增加了对不锈钢扩幅辊表面钢丝、钢带以及伸缩板式扩幅辊扩幅条板表面质量的要求。 本标准由中国纺织工业协会提出。 本标准由全国纺织机械及附件标准化技术委员会纺纱、染整机械分技术委员会（SAC/TC215/SC1）归口。 本标准起草单位：江阴市克林机械有限公司、福建省晋江市佶龙机械工业有限公司、无二橡胶股份有限公司、无锡纺织机械研究所。 本标准主要起草人：徐相度、陈金平、郑军、翁少华、李立平。 本标准于1998年1月首次发布，本次为第一次修订。 1 范围 本标准规定了扩幅装置的分类、参数、要求、试验方法、检验规则及标志、包装、运输、贮存。 本标准适用于染整机械中对平幅织物起防皱、去皱、消除卷边及保持织物纬向平整作用的通用装置。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。 GB/T 191 包装储运图示标志 GB/T 231.1 金属材料布氏硬度试验 第1部分：试验方法 GB/T 531.1 硫化橡胶或热塑性橡胶压入硬度试验方法 第1部分：邵氏硬度计法（邵尔硬度） GB/T 9239.1—2006 机械振动 恒态（刚性）转子平衡品质要求 第1部分：规范和平衡允差的检验 FZ/T 90001 纺织机械产品包装 3 分类与参数 3.1 分类 按结构分类： 螺旋扩幅辊（不锈钢和橡胶）、橡胶扩幅弯辊、伸缩板式扩幅辊。 3.2 参数 参数见表1。 表1 参数 公称宽度（W）/mm：1200、1400、1600、1800、2000、2200、2400、2600、2800、3000、3200、3400、3600、3800、4000 安装中心距（L）/mm：L=W+（50、100、150、200、300、500） 辊体直径/mm：75、80、100、125、150 螺旋扩幅辊螺纹头数：2、3、4、6 4 要求 4.1 扩幅辊表面的水平度公差为0.5/1000。 4.2 扩幅辊表面对安装基线的平行度公差为1mm。 4.3 螺旋扩幅辊的许用不平衡量应符合GB/T 9239.1—2006中G40级要求。 4.4 辊体（包括直辊与弯辊）表面对轴线的径向圆跳动公差值见表2。 4.5 弯辊芯轴的硬度为300HB～330HB。 4.6 弯辊辊体应转动灵活。 4.7 橡胶扩幅弯辊辊面硬度为70 Shore A～75 Shore A。 4.8 橡胶螺旋扩幅辊包覆层厚度为10mm～15mm。 4.9 橡胶螺旋扩幅辊辊面硬度为（95±3）Shore D。 4.10 橡胶辊辊面表面粗糙度为Ra3.2μm。 4.11 橡胶辊辊面不得有气孔、杂质等明显影响质量的缺陷。 4.12 橡胶辊辊面应耐磨、耐老化、耐化学腐蚀。 4.13 不锈钢扩幅辊的钢丝、钢带应光滑无毛刺，与辊面缠接牢固，螺旋分布均匀。 4.14 伸缩板式扩幅辊的扩幅条板表面应平整无毛刺，伸缩灵活；木质扩幅条板不得变形、不得有结疤。 表2 径向圆跳动公差（单位：mm） 公称宽度1200～1600：0.25 公称宽度＞1600～2000：0.30 公称宽度＞2000～2800：0.35 公称宽度＞2800～3600：0.40 公称宽度＞3600～4000：0.60 5 试验方法 5.1 扩幅辊表面的水平度（4.1）采用水平仪检测。 5.2 扩幅辊表面对安装基线的平行度（4.2）采用重锤吊线法检测。 5.3 螺旋扩幅辊许用不平衡量（4.3）按GB/T 9239.1—2006规定采用静平衡架检测。 5.4 辊体表面对轴线的径向圆跳动（4.4）采用百分表测量。 5.5 弯辊芯轴硬度（4.5）按GB/T 231.1规定方法测定。 5.6 橡胶辊辊面硬度（4.7、4.9）按GB/T 531.1规定方法测定。 5.7 橡胶包覆层厚度（4.8）采用钢直尺检测。 5.8 橡胶辊辊面表面粗糙度（4.10）采用表面粗糙度样板比对检验或用表面粗糙度仪检测。
