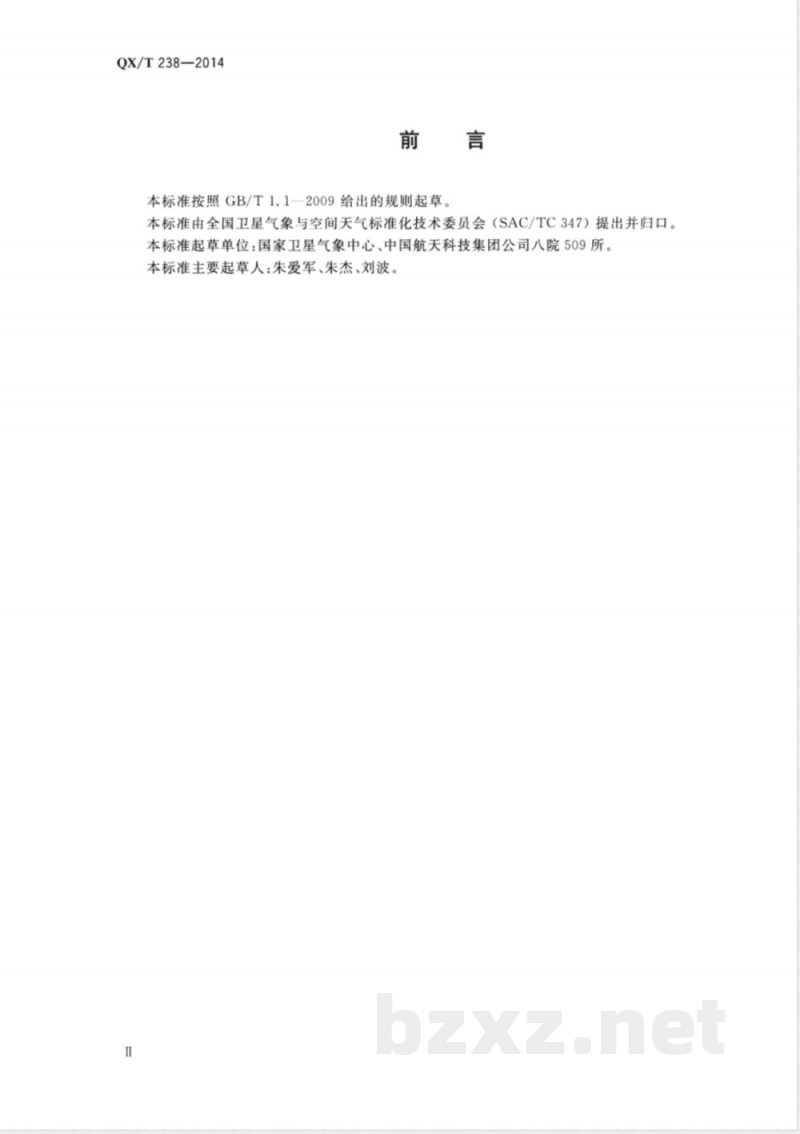

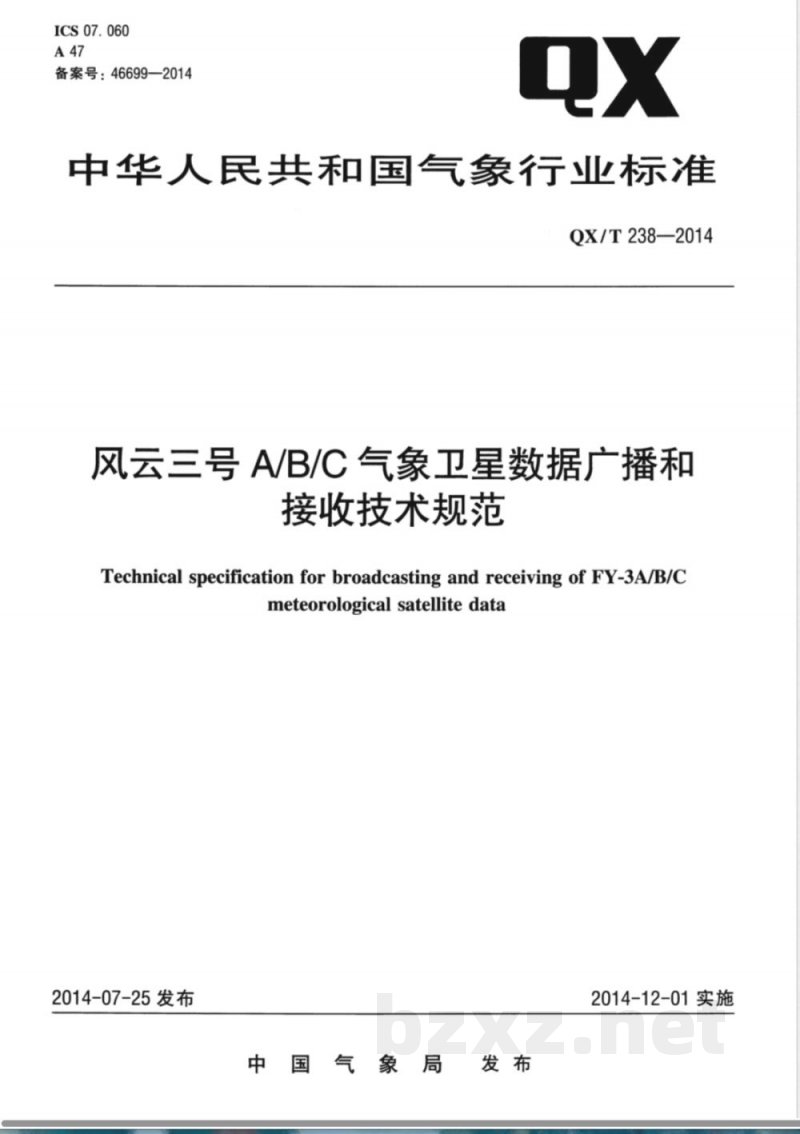

ICS 07.060 A47 备案号：46699—2014 QX 中华人民共和国气象行业标准 QX/T238—2014 风云三号A/B/C气象卫星数据广播和接收技术规范 Technical specification for broadcasting and receiving of FY-3A/B/C meteorological satellite data 2014-07-25发布 中国气象局发布 2014-12-01实施 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由全国卫星气象与空间天气标准化技术委员会（SAC/TC347）提出并归口。 本标准起草单位：国家卫星气象中心、中国航天科技集团公司八院509所。 本标准主要起草人：朱爱军、朱杰、刘波。 1 范围 本标准规定了风云三号A/B/C气象卫星高分辨率图像数据、中分辨率光谱成像仪图像数据的广播和接收技术要求。 本标准适用于风云三号A/B/C气象卫星与地面数据接收系统之间的数据传输。 2 规范性引用文件 GB 13615 地球站电磁环境保护要求 GB 50174 电子计算机机房设计规范 CCSDS 101.0-B-3 遥测信道编码（Telemetry channel coding） CCSDS 102.0-B-3 分包遥测（Packet telemetry） 3 术语和定义 3.1 风云三号A/B/C气象卫星（FY-3A/B/C） 中国第二代极轨气象卫星，包括FY-3A、FY-3B和FY-3C，均采用三轴稳定姿态控制方式，具备全球、全天候、多光谱、三维定量对地观测能力。 3.2 高分辨率图像传输（HRPT） 通过卫星L波段数传链路实时广播极轨卫星高分辨率图像数据。 3.3 中分辨率光谱成像仪图像传输（MPT） 通过卫星X波段数传链路实时广播中分辨率光谱成像仪图像数据。 3.4 源包数据（primitive packet data） 卫星载荷观测数据及辅助数据。 3.5 多路复用传输技术 利用一个物理信道同时传输多种探测器及应用数据的技术。 3.6 传输帧（transmission frame） 用于物理信道传输的数据结构。 4 缩略语 BPSK：二相相移键控（Binary Phase Shift Keying） CADU：信道存取数据单元（Channel Access Data Unit） Conv：卷积编码（Convolutional code） EIRP：等效全向辐射功率（Equivalent Isotropically Radiated Power） GNOS：全球导航卫星掩星探测仪（GNSS Occultation） G/T：接收天线增益与噪声温度比值（Gain/Temperature） IRAS：红外分光计（Infrared Atmospheric Sounder） MERSI：中分辨率光谱成像仪（Medium Resolution Spectral Imager） MWHS：微波湿度计（Microwave Humidity Sounder） MWRI：微波成像仪（Microwave Radiation Imager） MWTS：微波温度计（Microwave Temperature Sounder） PCI：外设组件互连（Peripheral Component Interconnect） QPSK：四相相移键控（4-Phase Shift Keying） RHCP：右旋圆极化（Right Hand Circular Polarized） RS：里德-所（Reed-Solomon）
