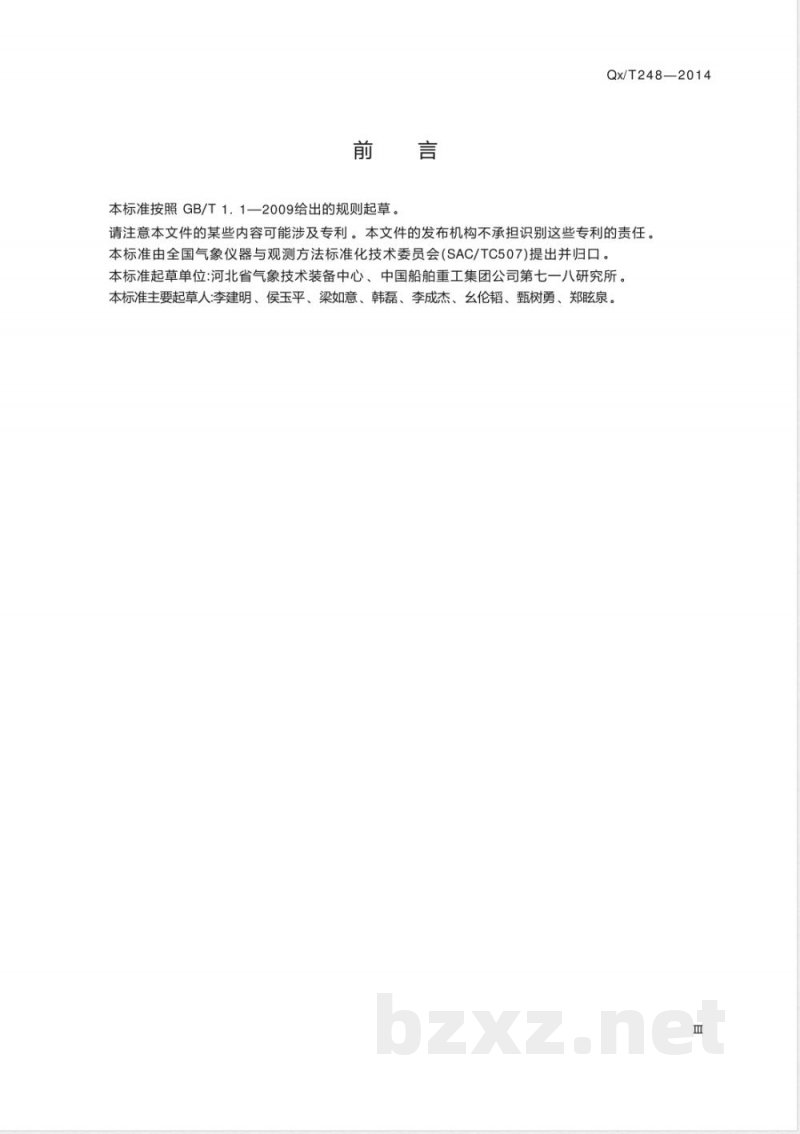

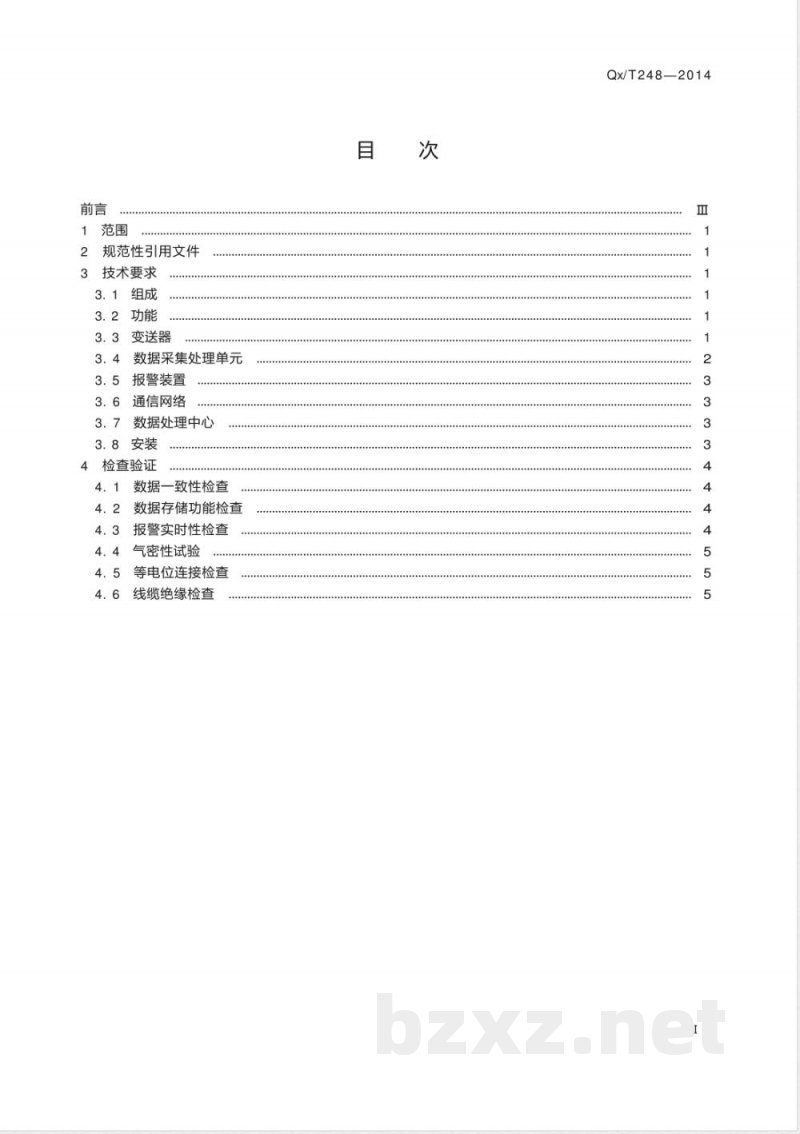

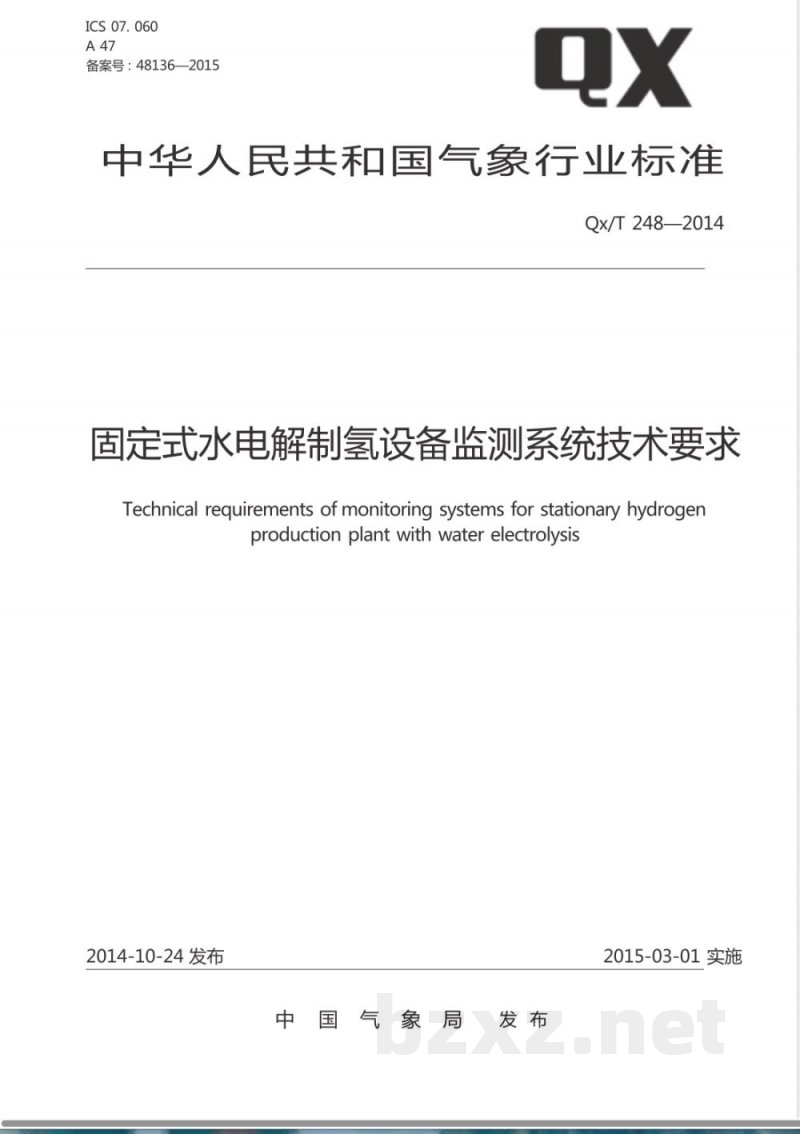

ICS 07.060 A47 备案号：48136—2015 QX 中华人民共和国气象行业标准 Qx/T 248—2014 固定式水电解制氢设备监测系统技术要求 Technical requirements of monitoring systems for stationary hydrogen production plant with water electrolysis 2014-10-24发布 中国气象局发布 2015-03-01实施 前言 本标准按照GB/T 1.1—2009给出的规则起草。 请注意本文件的某些内容可能涉及专利，本文件的发布机构不承担识别这些专利的责任。 本标准由全国气象仪器与观测方法标准化技术委员会（SAC/TC507）提出并归口。 本标准起草单位：河北省气象技术装备中心、中国船舶重工集团公司第七一八研究所。 本标准主要起草人：李建明、侯玉平、梁如意、韩磊、李成杰、幺伦韬、甄树勇、郑眩泉。 1 范围 本标准规定了固定式水电解制氢设备监测系统（以下简称监测系统）的技术要求与检查验证。 本标准适用于监测系统的设计、生产、安装和检验。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。 GB 3836.1—2010 爆炸性环境 第1部分：设备通用要求 GB/T 19774—2005 水电解制氢系统技术要求 3 技术要求 3.1 组成 监测系统由变送器、数据采集处理单元、报警装置、通信网络和数据处理中心组成（见图1）。 3.2 功能 监测系统应能对以下参数进行监测，并实现现场和远程报警： a）制氢机的工作压力、温度、电压、电流、分离器液位、氢气纯度； b）储氢罐的储氢压力； c）制氢室、储氢室的氢气泄漏浓度； d）市电供电状态。 3.3 变送器 变送器应满足监测对象的工作环境和功能需求。 其中压力变送器、差压变送器应满足GB 3836.1—2010规定的ExdⅡCT6防爆等级要求。 变送器技术参数如下： 压力变送器：监测制氢机工作压力，量程与系统匹配，允许误差±0.5%FS； 差压变送器：监测储氢罐压力及液位差，允许误差±0.5%FS； 氢气浓度变送器：0%～2%（体积比），允许误差±1%FS； 温度变送器：0～500，允许误差±0.5%FS； 交流电压变送器、直流电压变送器、直流电流变送器均按系统参数匹配，允许误差±0.5%FS； 氢气泄漏变送器：0%～5%（体积比），允许误差±0.5%FS。 若制氢机已配置的氢分析仪或温度数字显示调节仪满足上述参数要求，可不再单独配置相应变送器。 3.4 数据采集处理单元 数据采集处理单元应满足以下要求： a）采集通道输入电流范围4mA～20mA，最大允许误差±0.5%FS； b）监测数据采样频率为每秒1次； c）显示数据为每分钟平均值； d）具有不少于30天分钟数据平均值存储能力； e）具有掉电数据保存功能； f）每10分钟向数据处理中心传输一次数据包； g）具有实时报警功能，报警阈值见表2； h）市电断电后可持续工作72小时。 （图1 监测系统组成示意图略）
