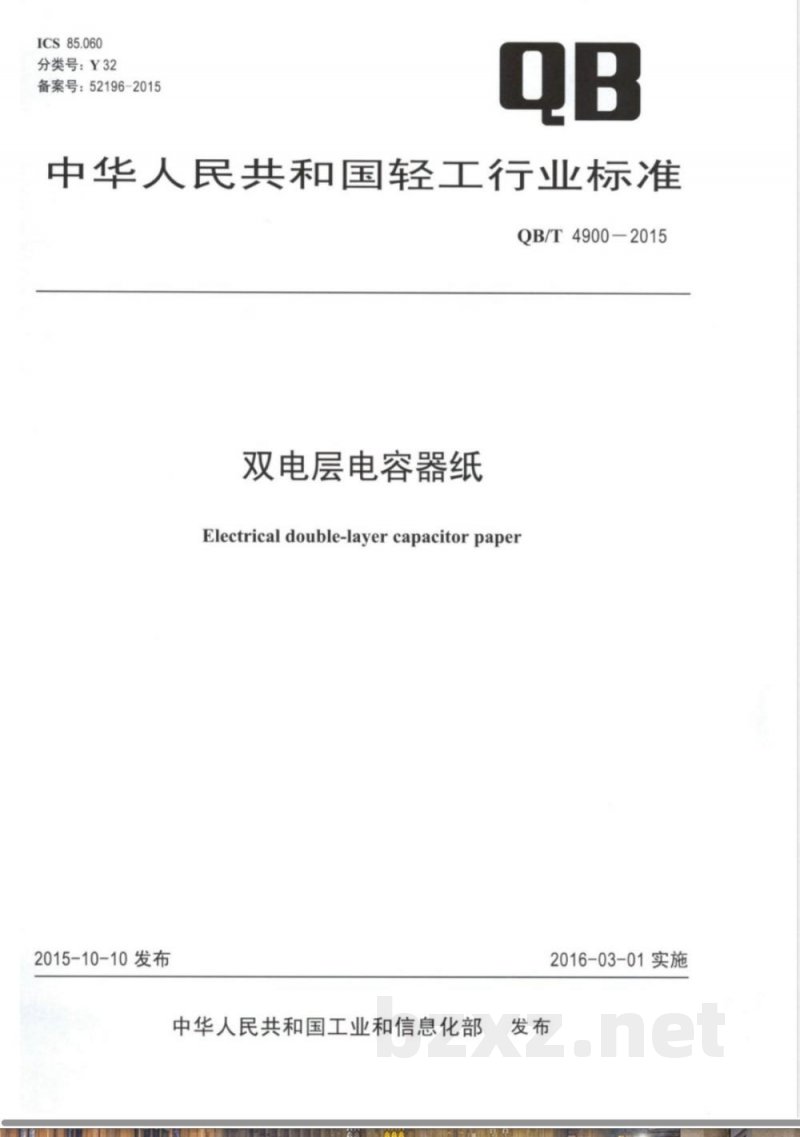

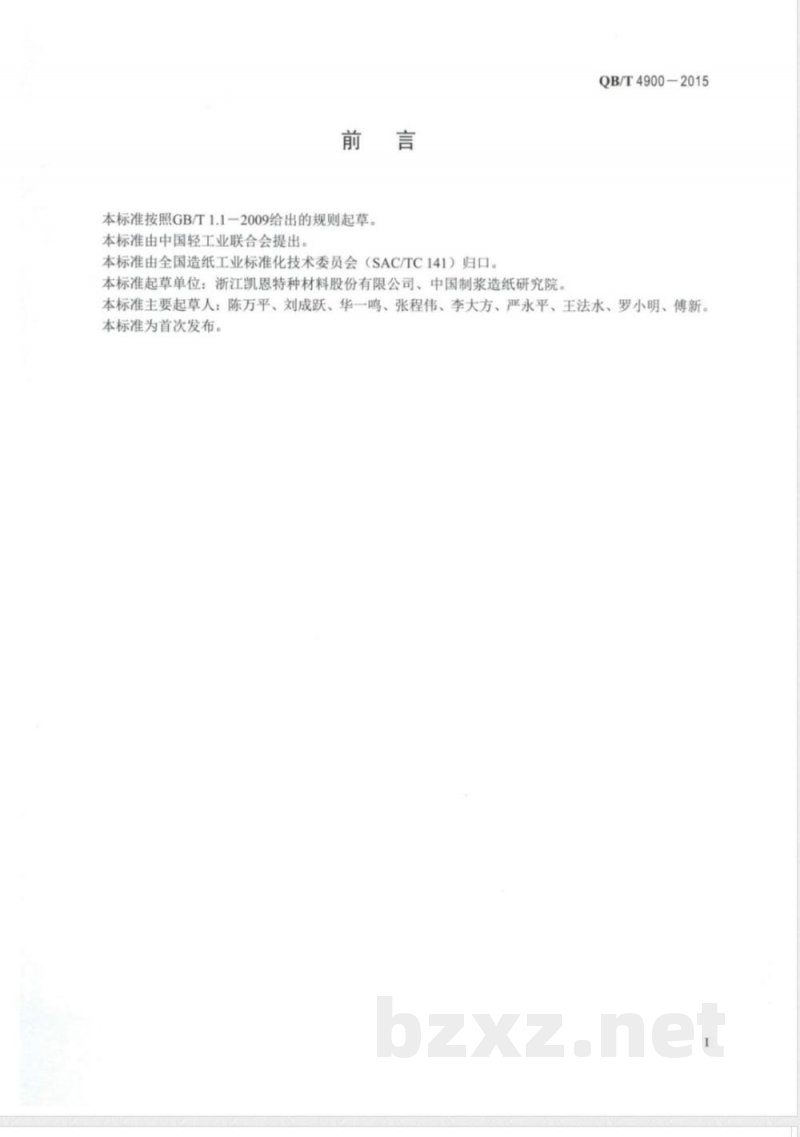

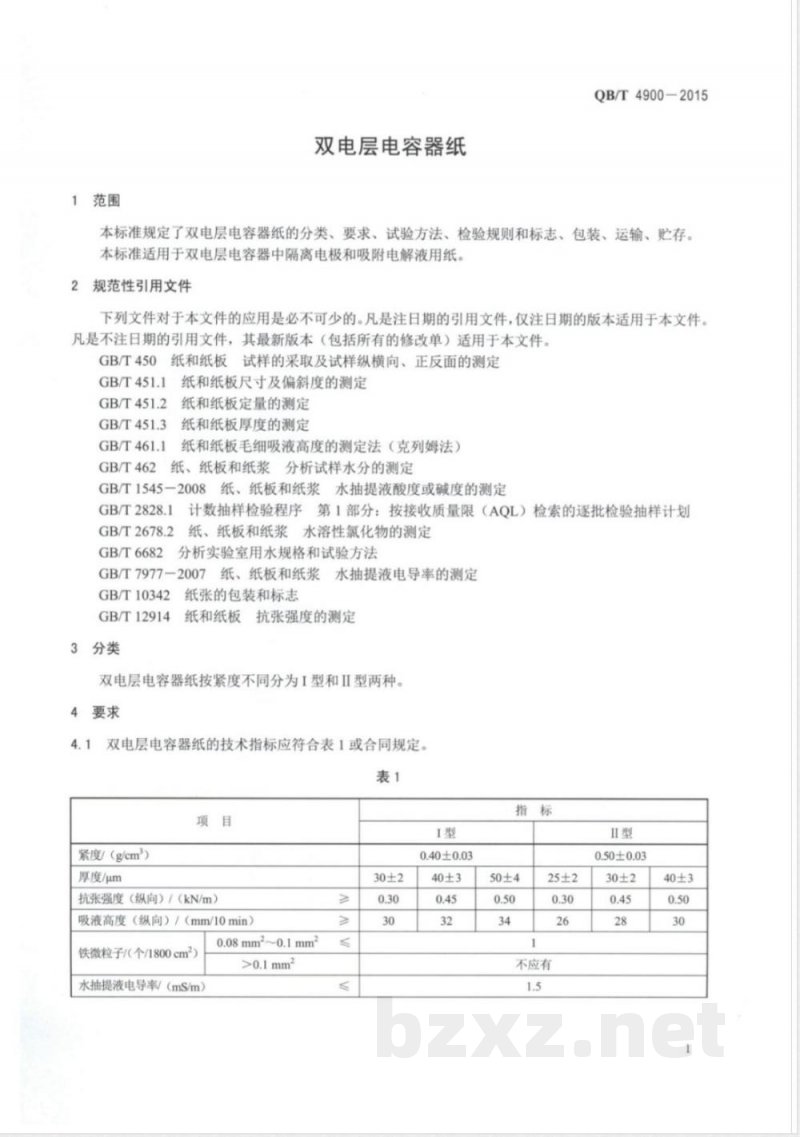

ICS85.060 分类号：Y32 备案号：52196-2015 QB 中华人民共和国轻工行业标准 QB/T4900-2015 双电层电容器纸 Electrical double-layer capacitor paper 2015-10-10 发布 中华人民共和国工业和信息化部发布 2016-03-01 实施 前言 本标准按照GB/T1.1—2009给出的规则起草。 本标准由中国轻工业联合会提出。 本标准由全国造纸工业标准化技术委员会（SAC/TC141）归口。 本标准起草单位：浙江凯恩特种材料股份有限公司、中国制浆造纸研究院。 本标准主要起草人：陈万平、刘成跃、华一鸣、张程伟、李大方、严永平、王法水、罗小明、傅新。 本标准为首次发布。 1 范围 本标准规定了双电层电容器纸的分类、要求、试验方法、检验规则及标志、包装、运输、贮存。 本标准适用于双电层电容器中隔离电极和吸附电解液用纸。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。 GB/T450 纸和纸板试样的采取及试样纵横向、正反面的测定 GB/T451.1 纸和纸板尺寸及偏斜度的测定 GB/T451.2 纸和纸板定量的测定 GB/T451.3 纸和纸板厚度的测定 GB/T461.1 纸和纸板毛细吸液高度的测定（克列姆法） GB/T462 纸、纸板和纸浆分析试样水分的测定 GB/T1545-2008 纸、纸板和纸浆水抽提液酸度或碱度的测定 GB/T2828.1 计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T2678.2 纸、纸板和纸浆水溶性氯化物的测定 GB/T6682 分析实验室用水规格和试验方法 GB/T7977-2007 纸、纸板和纸浆水抽提液电导率的测定 GB/T10342 纸张的包装和标志 GB/T12914 纸和纸板抗张强度的测定 3 分类 双电层电容器纸按紧度不同分为I型和II型两种。 4 要求 4.1 技术指标应符合表1或合同规定。 表1 技术指标（整理） I型： 紧度：0.40±0.03 g/cm³ 厚度：40±3 μm 抗张强度（纵向）：≥0.45 kN/m 吸液高度（纵向）：≥32 mm/10min 铁微粒子：不应有 水抽提液电导率：≤1.5 mS/m 水溶性氯化物：≤2.0 mg/kg 水抽提液pH：6.0～8.0 交货水分：约7.0% II型： 紧度：0.50±0.03 g/cm³ 厚度：50±4 μm 抗张强度（纵向）：≥0.50 kN/m 吸液高度（纵向）：≥34 mm/10min 铁微粒子：不应有 水抽提液电导率：≤1.0 mS/m 水溶性氯化物：≤2.0 mg/kg 水抽提液pH：6.0～8.0 交货水分：约7.0% 4.2 纸张纤维组织应均匀。 4.3 纸卷端面应整齐，不应有波浪、褶子、孔洞、皱纹、粗纤维束等缺陷。 4.4 每卷纸接头不应超过1个，接头处应粘结牢固并有明显标记。 4.5 卷筒纸宽度为280mm～300mm或580mm，偏差按合同规定执行。 5 试验方法 5.1 试样按GB/T450规定采取。 5.2 厚度、紧度按GB/T451.3测定，紧度由定量换算计算。 5.3 抗张强度按GB/T12914测定。 5.4 吸液高度按GB/T461.1测定。 5.5 水抽提液电导率按GB/T7977-2007方法二（沸腾水浴法）测定。 5.6 水溶性氯化物按GB/T2678.2测定。 5.7 水抽提液pH按GB/T1545-2008热抽提法测定。 5.8 交货水分按GB/T462测定。 5.9 铁微粒子及外观采用目测检验。 5.10 尺寸及偏差按GB/T451.1测定。
