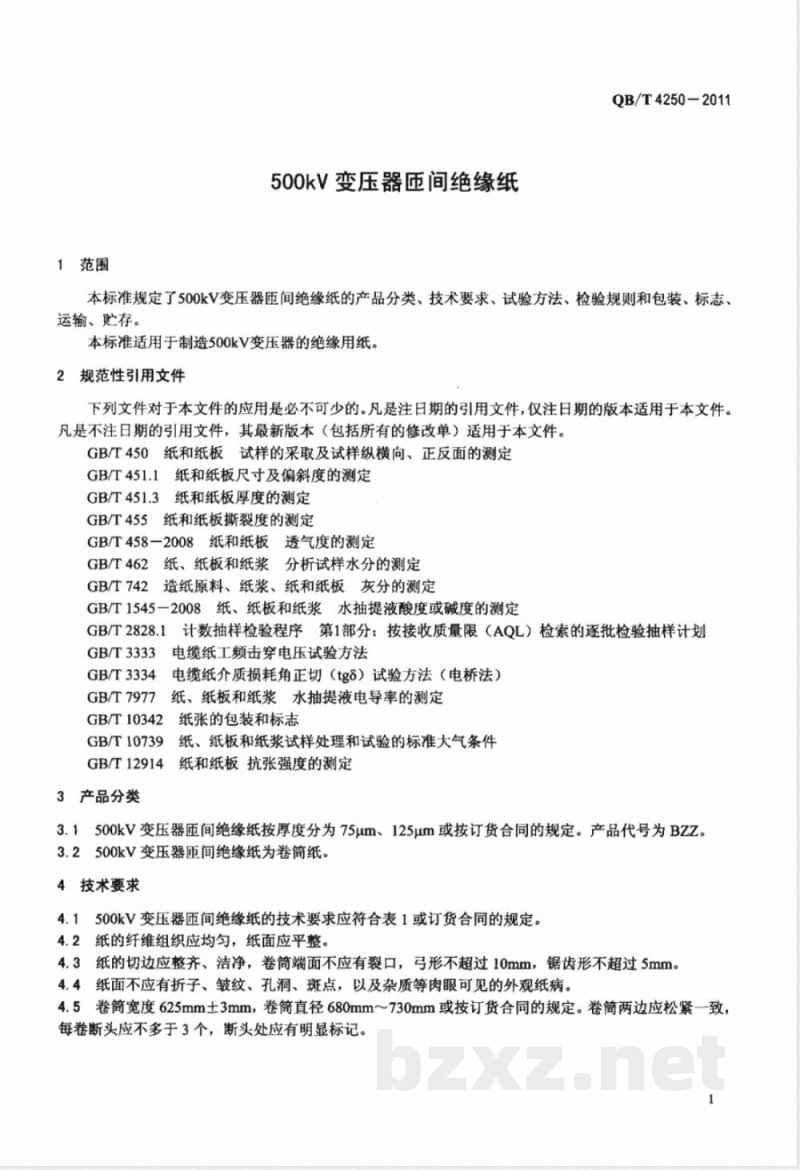

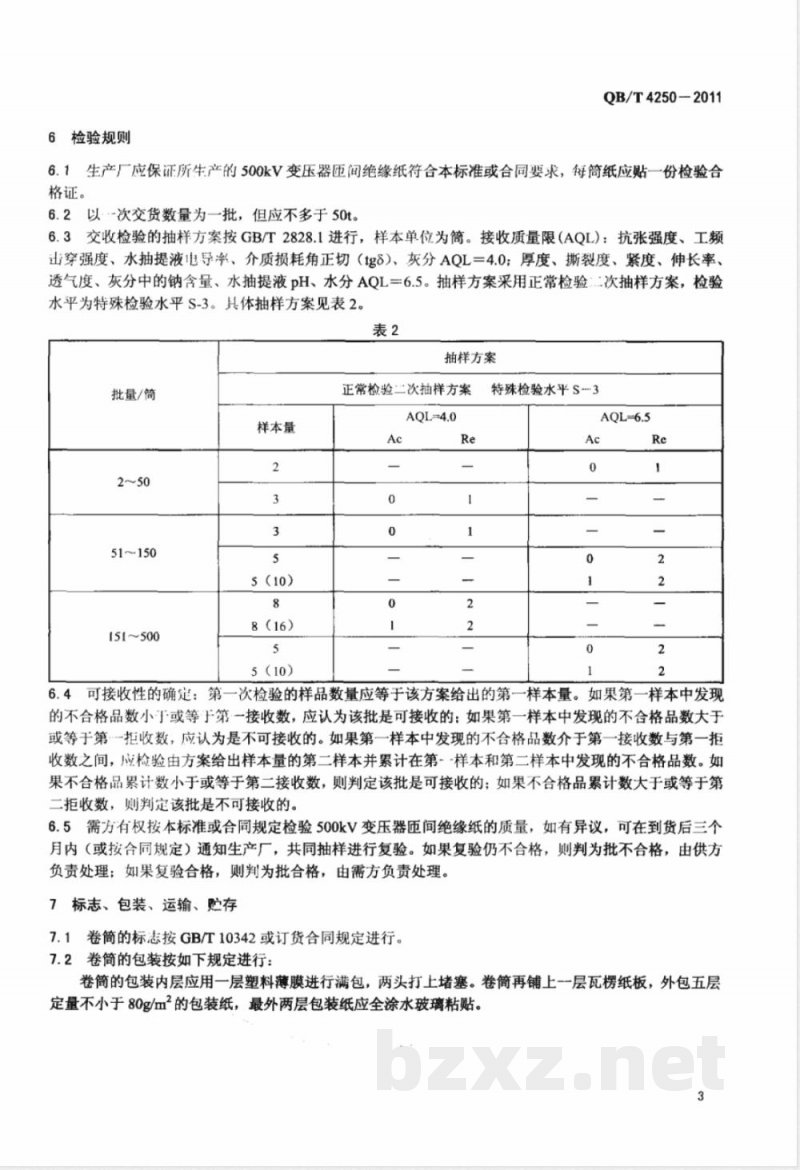

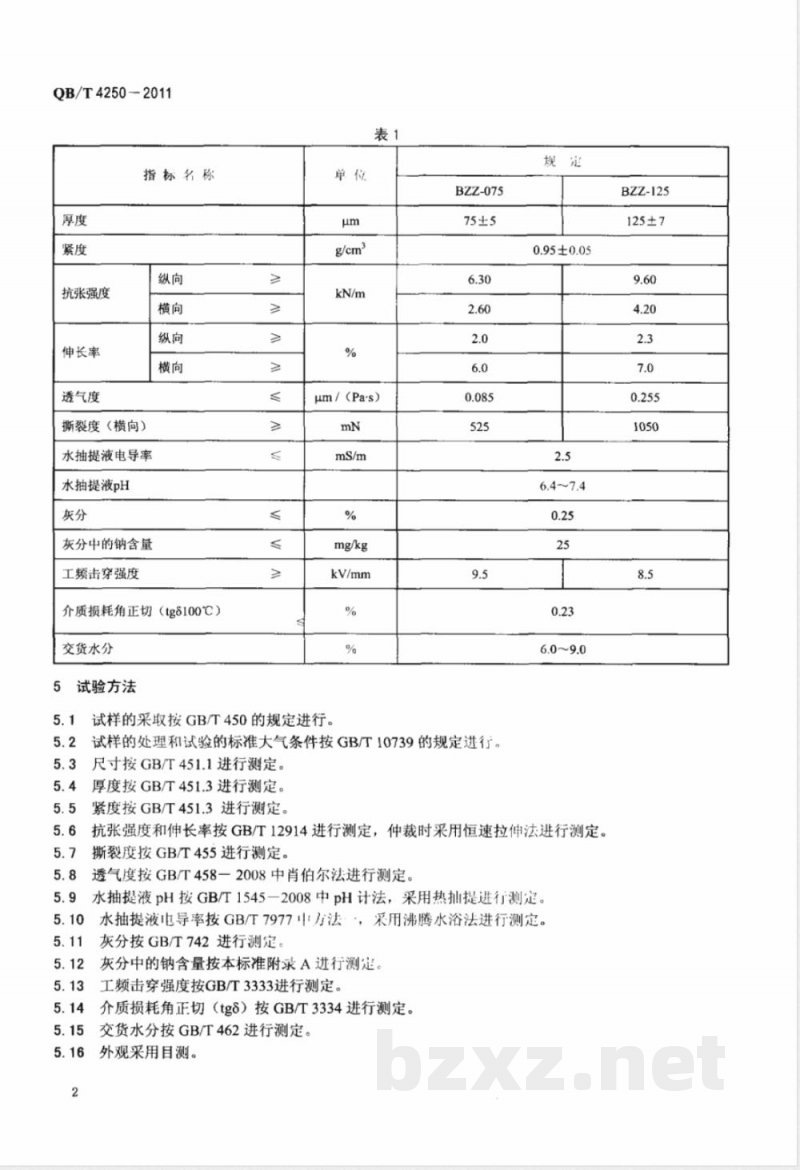

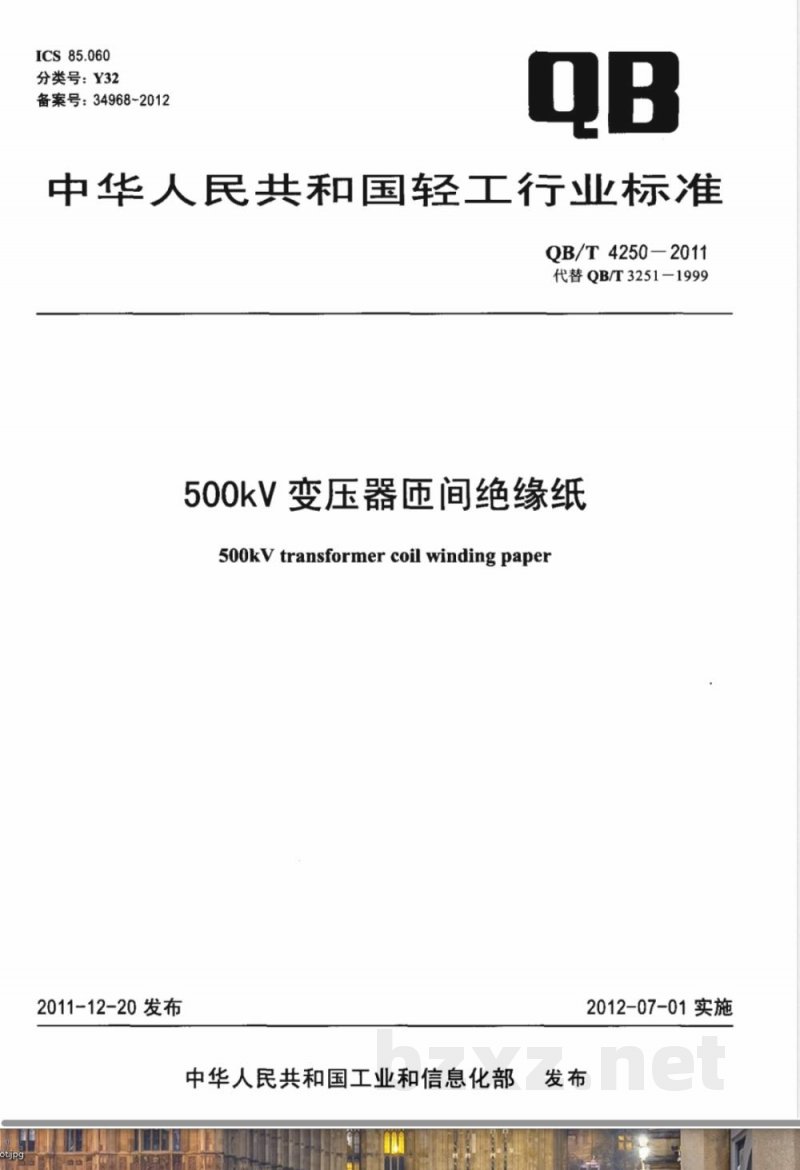

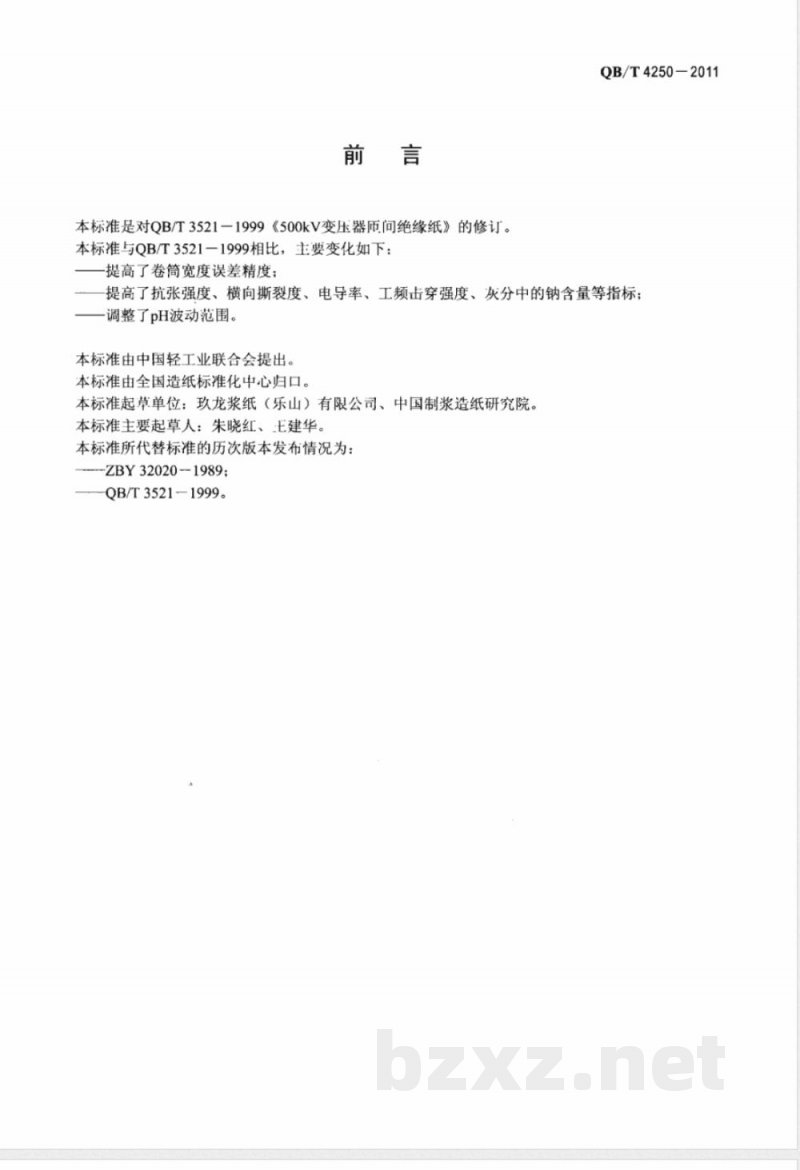

ICS 85.060 分类号：Y32 备案号：34968-2012 QB/T 4250-2011 中华人民共和国轻工行业标准 500kV变压器匝间绝缘纸（500kV transformer coil winding paper） 代替 QB/T 3521-1999 发布日期：2011-12-20 实施日期：2012-07-01 发布：中华人民共和国工业和信息化部 前言 本标准是对QB/T 3521-1999《500kV变压器匝间绝缘纸》的修订。 与原标准相比主要变化包括：提高卷筒宽度误差精度；提高抗张强度、横向撕裂度、电导率、工频击穿强度及灰分中钠含量等指标；调整pH波动范围等。 本标准由中国轻工业联合会提出。 本标准由全国造纸标准化中心归口。 本标准起草单位：玖龙浆纸（乐山）有限公司、中国制浆造纸研究院。 主要起草人：朱晓红、七建华。 1 范围 本标准规定了500kV变压器匝间绝缘纸的产品分类、技术要求、试验方法、检验规则以及包装、标志、运输和贮存。 本标准适用于制造500kV变压器用绝缘纸。 2 规范性引用文件 GB/T 450 试样的采取及纵横向、正反面测定 GB/T 451.1 尺寸及偏斜度测定 GB/T 451.3 厚度测定 GB/T 455 撕裂度测定 GB/T 458 透气度测定（肖伯尔法） GB/T 462 水分测定 GB/T 742 灰分测定 GB/T 1545 水抽提液酸碱度测定 GB/T 2828.1 计数抽样检验程序 GB/T 3333 电缆纸工频击穿电压试验方法 GB/T 3334 电缆纸介质损耗角正切试验方法 GB/T 7977 水抽提液电导率测定 GB/T 10342 包装和标志 GB/T 10739 试样处理及试验标准大气条件 GB/T 12914 抗张强度测定 3 产品分类 3.1 产品按厚度分为75μm、125μm，或按合同规定。产品代号为BZZ。 3.2 产品为卷筒纸。 4 技术要求 4.1 产品技术指标应符合表1或订货合同规定。 4.2 纸的纤维组织应均匀，纸面应平整。 4.3 切边应整齐洁净，卷筒端面不得有裂口，弓形不超过10mm，锯齿形不超过5mm。 4.4 纸面不得有折子、皱纹、孔洞、斑点及杂质等外观缺陷。 4.5 卷筒规格：宽度625mm±3mm，直径680～730mm或按合同规定。每卷断头不多于3个，断头处应有明显标识。 主要技术指标（表1整理）： - 厚度：75±5 μm - 紧度：0.95±0.05 g/cm³ - 抗张强度：纵向约6.3 kN/m，横向约2.6 kN/m - 伸长率：约2.0% - 透气度：约0.085 μm/(Pa·s) - 撕裂度（横向）：约525 mN - 水抽提液电导率：约9.5 mS/m - 水抽提液pH：6.4～7.4 - 灰分：约0.25% - 灰分中钠含量：约25 mg/kg - 工频击穿强度：约0.23 kV/mm - 介质损耗角正切：约6.0～9.0（100℃） 5 试验方法 试样按GB/T 450采取，按GB/T 10739进行处理。 尺寸按GB/T 451.1测定，厚度按GB/T 451.3测定。 紧度按相关方法计算。 抗张强度及伸长率按GB/T 12914测定（仲裁采用恒速拉伸法）。 撕裂度按GB/T 455测定。 透气度按GB/T 458-2008肖伯尔法测定。 水抽提液pH按GB/T 1545-2008测定。 水抽提液电导率按GB/T 7977方法测定。
