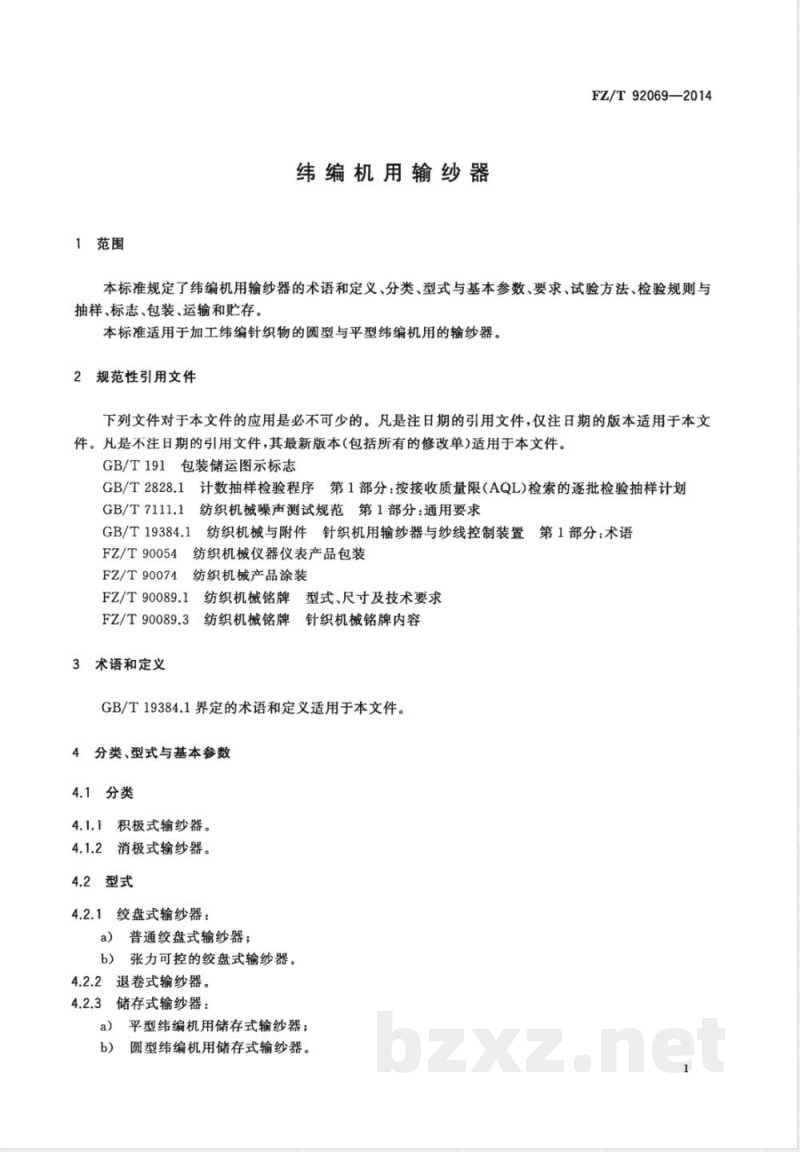

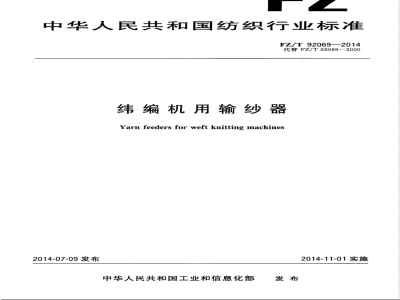

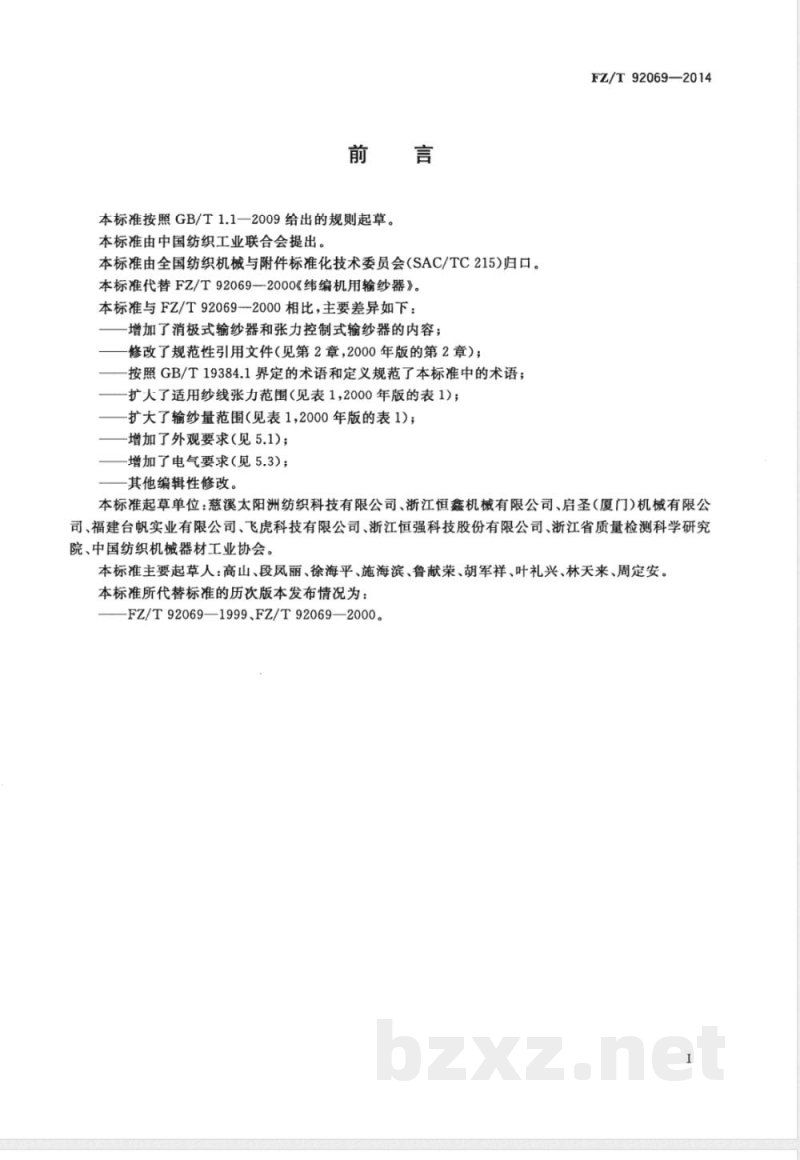

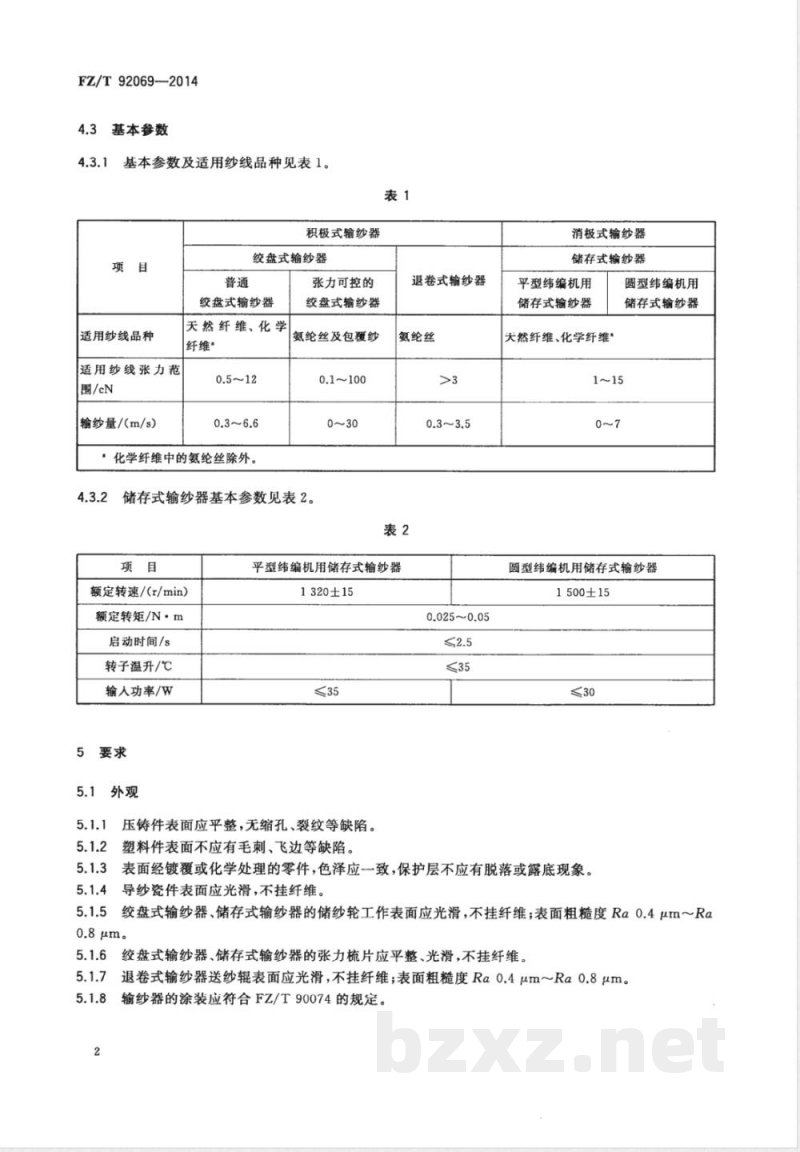

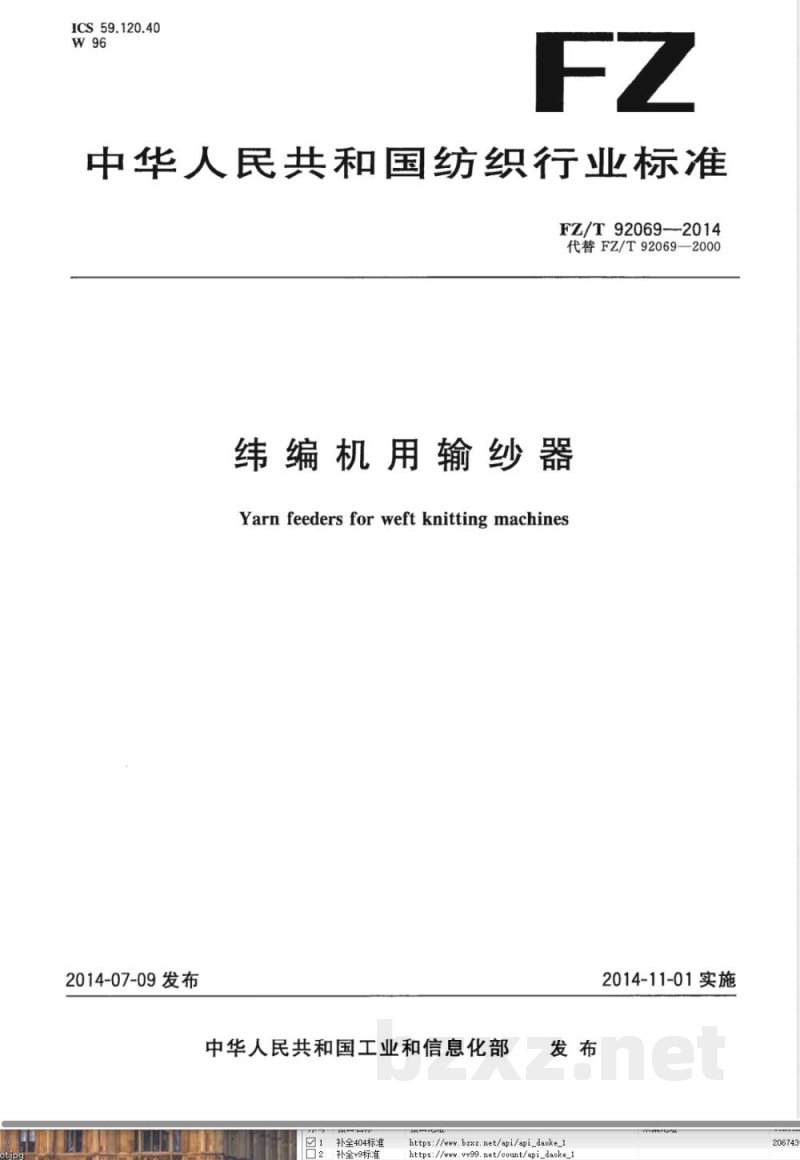

ICS 59.120.40 W96 FZ/T 92069—2014 中华人民共和国纺织行业标准 纬编机用输纱器（Yarn feeders for weft knitting machines） 代替 FZ/T 92069—2000 发布日期：2014-07-09 实施日期：2014-11-01 发布：中华人民共和国工业和信息化部 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由中国纺织工业联合会提出。 本标准由全国纺织机械与附件标准化技术委员会（SAC/TC215）归口。 本标准代替FZ/T 92069—2000《纬编机用输纱器》。 与2000版相比主要变化包括：增加消极式输纱器和张力控制式输纱器内容；修改规范性引用文件；按GB/T 19384.1规范术语；扩大适用纱线张力及输纱量范围；增加外观要求与电气要求等。 本标准起草单位：慈溪太阳洲纺织科技有限公司、浙江恒鑫机械有限公司、启圣（厦门）机械有限公司、福建台帆实业有限公司、飞虎科技有限公司、浙江恒强科技股份有限公司、浙江省质量检测科学研究院、中国纺织机械器材工业协会。 主要起草人：高山、段凤丽、徐海平、施海滨、鲁献荣、胡军祥、叶礼兴、林天来、周定安。 1 范围 本标准规定了纬编机用输纱器的术语和定义、分类、型式与基本参数、要求、试验方法、检验规则与抽样、标志、包装、运输和贮存。 本标准适用于加工纬编针织物的圆型与平型纬编机用输纱器。 2 规范性引用文件 GB/T 191 包装储运图示标志 GB/T 2828.1 计数抽样检验程序 GB/T 7111.1 纺织机械噪声测试规范 第1部分：通用要求 GB/T 19384.1 纺织机械与附件针织机用输纱器与纱线控制装置术语 FZ/T 90054 纺织机械仪器仪表产品包装 FZ/T 90074 纺织机械产品涂装 FZ/T 90089.1 纺织机械铭牌型式、尺寸及技术要求 FZ/T 90089.3 纺织机械铭牌针织机械铭牌内容 3 术语和定义 本标准采用GB/T 19384.1中界定的术语和定义。 4 分类、型式与基本参数 4.1 分类 输纱器分为积极式输纱器和消极式输纱器。 4.2 型式 包括绞盘式输纱器（普通型、张力可控型）、退卷式输纱器、储存式输纱器（平型纬编机用与圆型纬编机用）。 4.3 基本参数 积极式输纱器适用纱线包括天然纤维和化学纤维（氨纶丝除外），张力范围约0.5～12 cN，输纱量约0.3～6.6 m/s。 氨纶丝及包覆纱适用范围：张力0.1～100 cN，输纱量0～30 m/s。 储存式输纱器基本参数： - 额定转速：1320±15 r/min（平型），1500±15 r/min（圆型） - 额定转矩：0.025～0.05 N·m - 启动时间：≤2.5 s - 转子温升：≤35℃ - 输入功率：约30～35 W 5 要求 5.1 外观要求 压铸件表面应平整，无缩孔、裂纹等缺陷；塑料件表面不得有毛刺、飞边；镀层或化学处理零件色泽应一致，不得脱落或露底；导纱瓷件表面应光滑，不挂纤维。
