本标准规定了重氮盐晒图纸的产品分类、技术要求、试验方法、检验规则、标志、包装、运输、贮存。 本标准适用于以透明或半透明原稿进行接触复印，经过干法或半干法显影直接得到正像的重氮盐晒图纸。

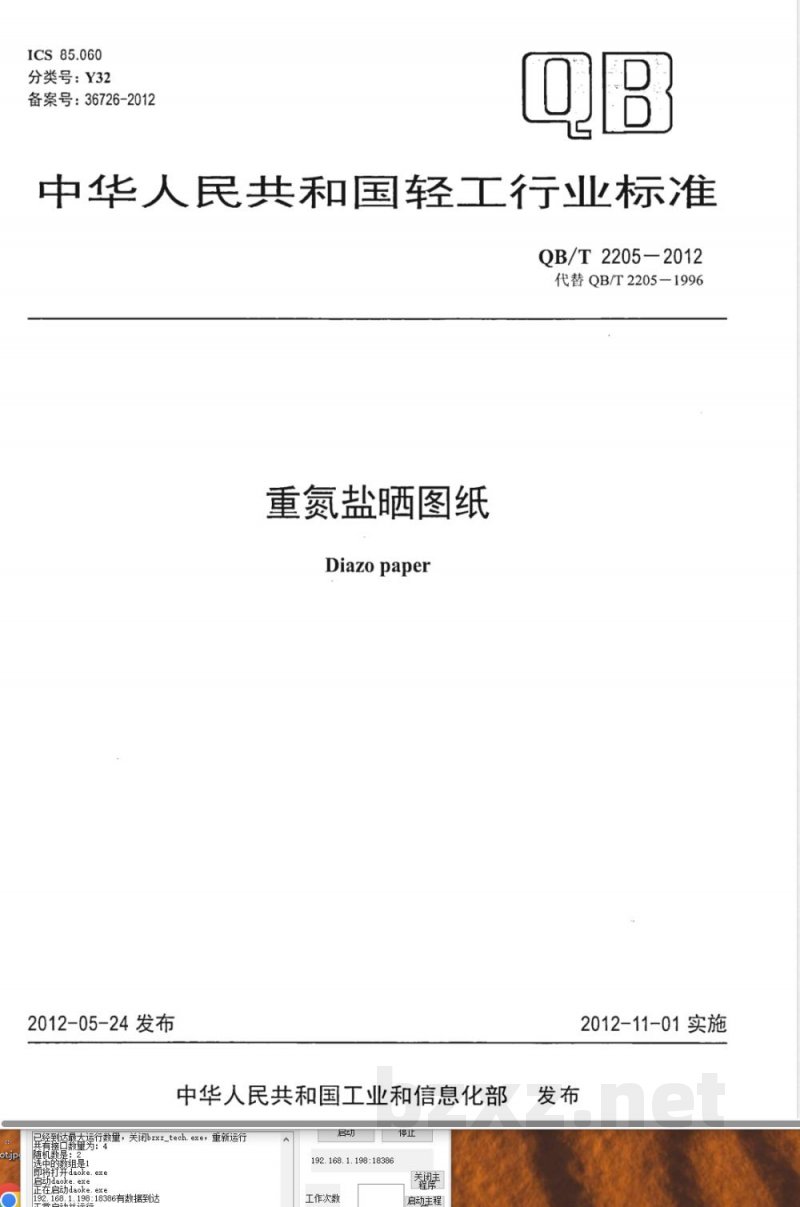

ICS85.060
分类号：Y32
备案号：36726-2012

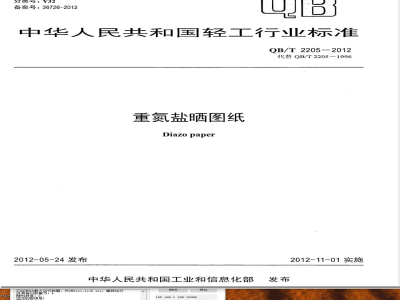

中华人民共和国轻工行业标准
QB/T 2205-2012
代替QB/T2205-1996
重氮盐晒图纸
Diazo paper
2012-05-24发布
中华人民共和国工业和信息化部倍奎行量，关闭bx_tch.ex重新运行aaeke
：1886有数据到达
192.168.1.198:18386
工作次数
启动主程
2012-11-01实施

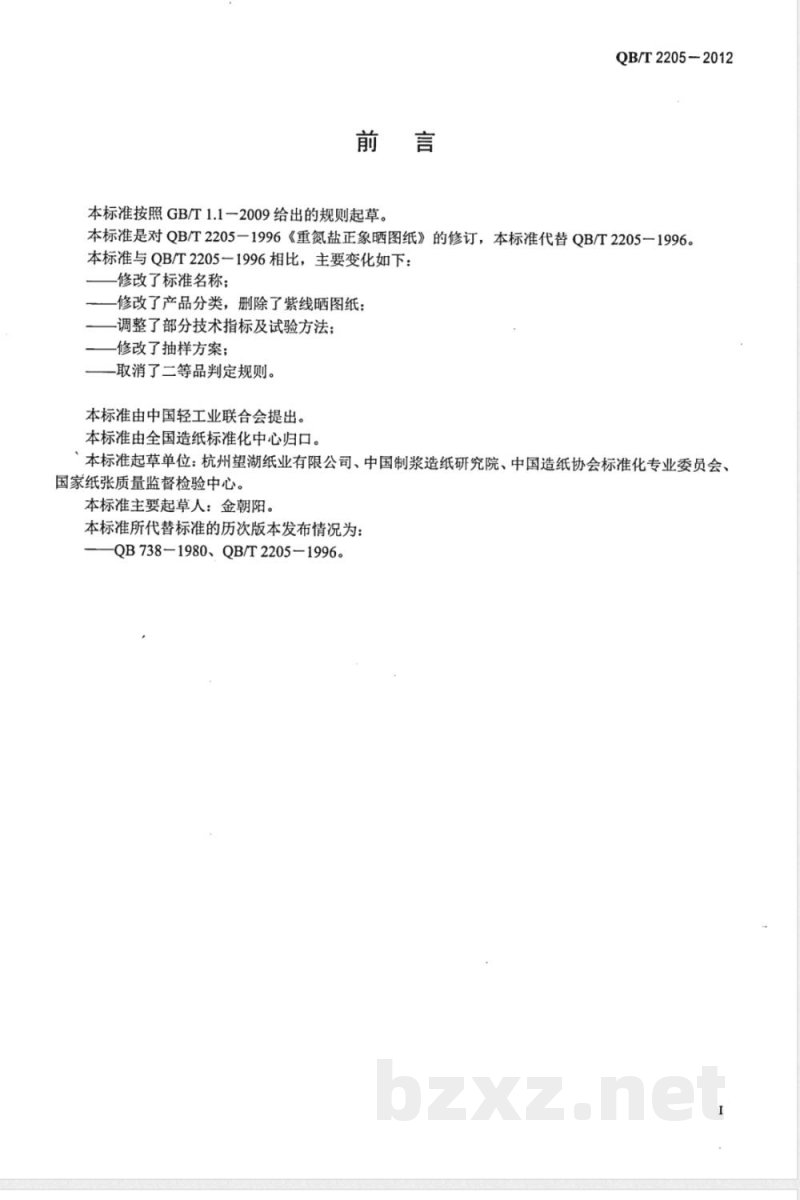

本标准按照GB/T1.1一2009给出的规则起草。QB/T2205-2012
本标准是对QB/T2205一1996《重氮盐正象晒图纸》的修订，本标准代替QB/T2205一1996。本标准与QB/T2205一1996相比，主要变化如下：修改了标准名称；
修改了产品分类，删除了紫线晒图纸；调整了部分技术指标及试验方法；修改了抽样方案；
取消了二等品判定规则。
本标准由中国轻工业联合会提出。本标准由全国造纸标准化中心归口。本标准起草单位：杭州望湖纸业有限公司、中国制浆造纸研究院、中国造纸协会标准化专业委员会、国家纸张质量监督检验中心。
本标准主要起草人：金朝阳。
本标准所代替标准的历次版本发布情况为：QB738-1980、QB/T2205-1996。

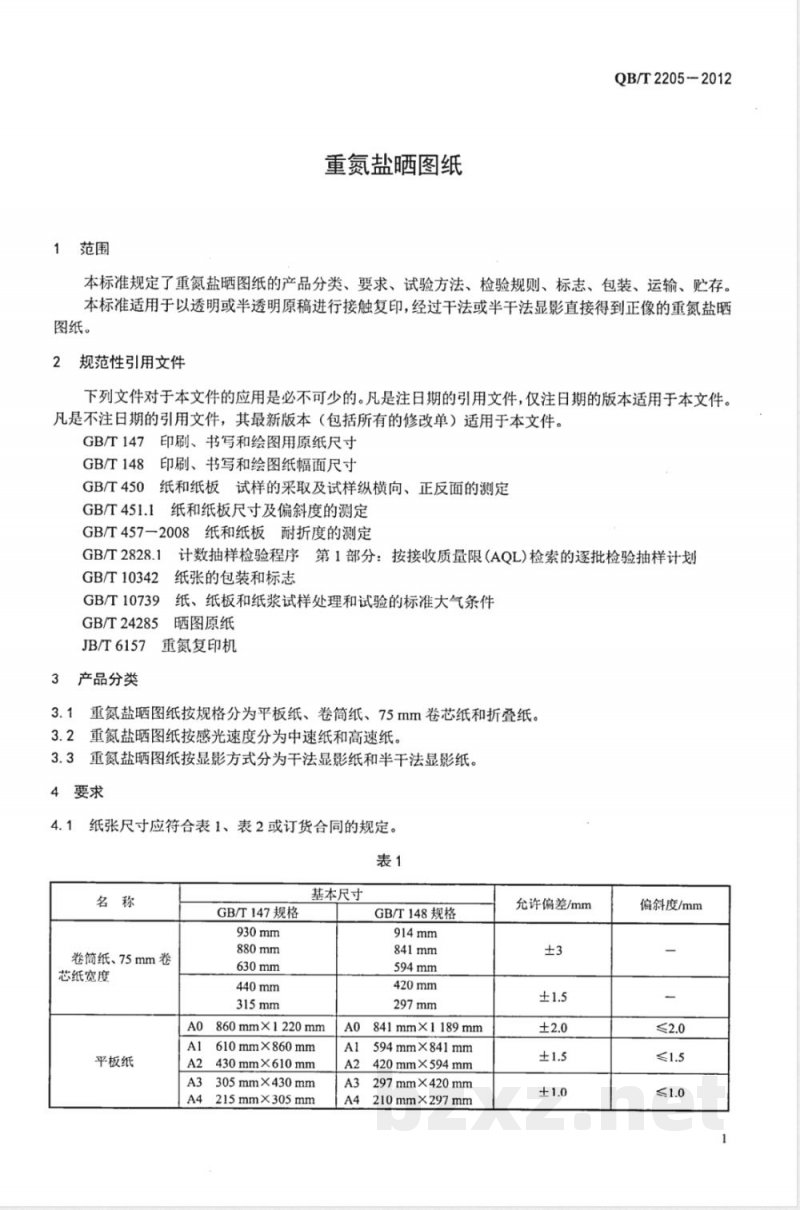

1范围
重氮盐晒图纸
QB/T2205-2012
本标准规定了重氮盐晒图纸的产品分类、要求、试验方法、检验规则、标志、包装、运输、贮存。本标准适用于以透明或半透明原稿进行接触复印，经过干法或半干法显影直接得到正像的重氮盐晒图纸。
规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T147印刷、书写和绘图用原纸尺寸GB/T148印刷、书写和绘图纸幅面尺寸GB/T450纸和纸板试样的采取及试样纵横向、正反面的测定GB/T451.1纸和纸板尺寸及偏斜度的测定GB/T457一2008纸和纸板耐折度的测定GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划GB/T10342
GB/T10739
GB/T24285
纸张的包装和标志
纸、纸板和纸浆试样处理和试验的标准大气条件晒图原纸
JB/T6157重氮复印机
3产品分类
重氮盐晒图纸按规格分为平板纸、卷筒纸、75mm卷芯纸和折叠纸。3.2重氮盐晒图纸按感光速度分为中速纸和高速纸。3.31
重氮盐晒图纸按显影方式分为干法显影纸和半干法显影纸。4要求
纸张尺寸应符合表1、表2或订货合同的规定。表1
卷简纸、75mm卷
芯纸宽度
平板纸
GB/T147规格
基本尺寸
860mm×1220mm
610mm×860mm
430mmX610mm
A3305mm×430mm
215mm×305mm
GB/T148规格
841mm×1189mm
594mm×841mm
420mm×594mm
A3297mm×420mm
210mm×297mm
允许偏差/mm
偏斜度/mm
QB/T2205-2012

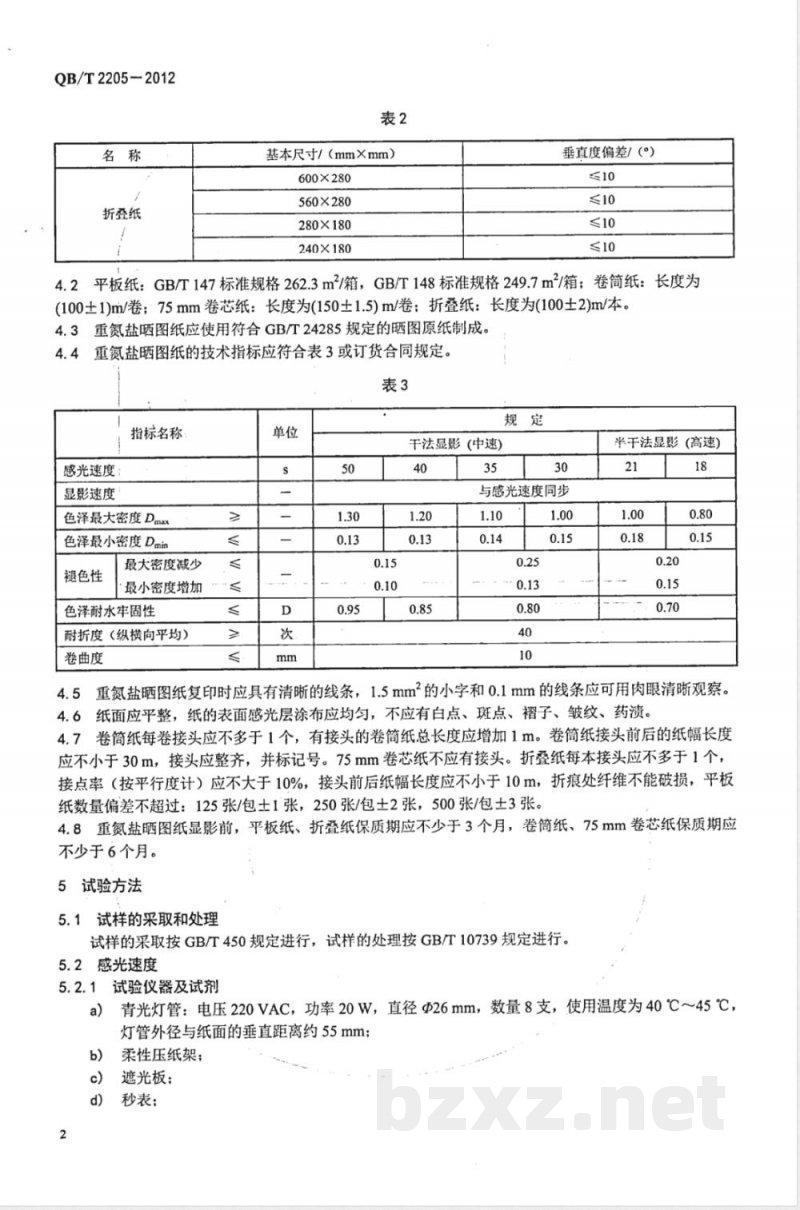

折叠纸
基本尺寸/（mm×mm）
600×280
560×280
280×180
240×180
垂直度偏差/（°）
4.2平板纸：GB/T147标准规格262.3m2/箱，GB/T148标准规格249.7m2/箱；卷筒纸：长度为(100±1)m/卷；75mm卷芯纸：长度为(150±1.5)m/卷；折叠纸：长度为(100±2)m/本。4.3重氮盐晒图纸应使用符合GB/T24285规定的晒图原纸制成。4.4重氮盐晒图纸的技术指标应符合表3或订货合同规定。表3
指标名称
感光速度
显影速度
色泽最大密度Dma
色泽最小密度Dmin
褪色性
最大密度减少
最小密度增加
色泽耐水牢固性
耐折度(纵横向平均)
卷曲度
干法显影 (中速)
与感光速度同步
半干法显影 (高速)
4.5重氮盐晒图纸复印时应具有清晰的线条，1.5mm2的小字和0.1mm的线条应可用肉眼清晰观察。4.6纸面应平整，纸的表面感光层涂布应均匀，不应有白点、斑点、褶子、皱纹、药渍。4.7卷筒纸每卷接头应不多于1个，有接头的卷筒纸总长度应增加1m。卷筒纸接头前后的纸幅长度应不小于30m，接头应整齐，并标记号。75mm卷芯纸不应有接头。折叠纸每本接头应不多于1个，接点率（按平行度计）应不大于10%，接头前后纸幅长度应不小于10m，折痕处纤维不能破损，平板纸数量偏差不超过：125张/包土1张，250张/包土2张，500张/包土3张。4.8重氮盐晒图纸显影前，平板纸、折叠纸保质期应不少于3个月，卷筒纸、75mm卷芯纸保质期应不少于6个月。
5试验方法
5.1试样的采取和处理
试样的采取按GB/T450规定进行，试样的处理按GB/T10739规定进行。5.2感光速度
5.2.1试验仪器及试剂
青光灯管：电压220VAC，功率20W，直径Φ26mm，数量8支，使用温度为40℃～45℃，a)
灯管外径与纸面的垂直距离约55mm；b)
柔性压纸架；
遮光板；
秒表；

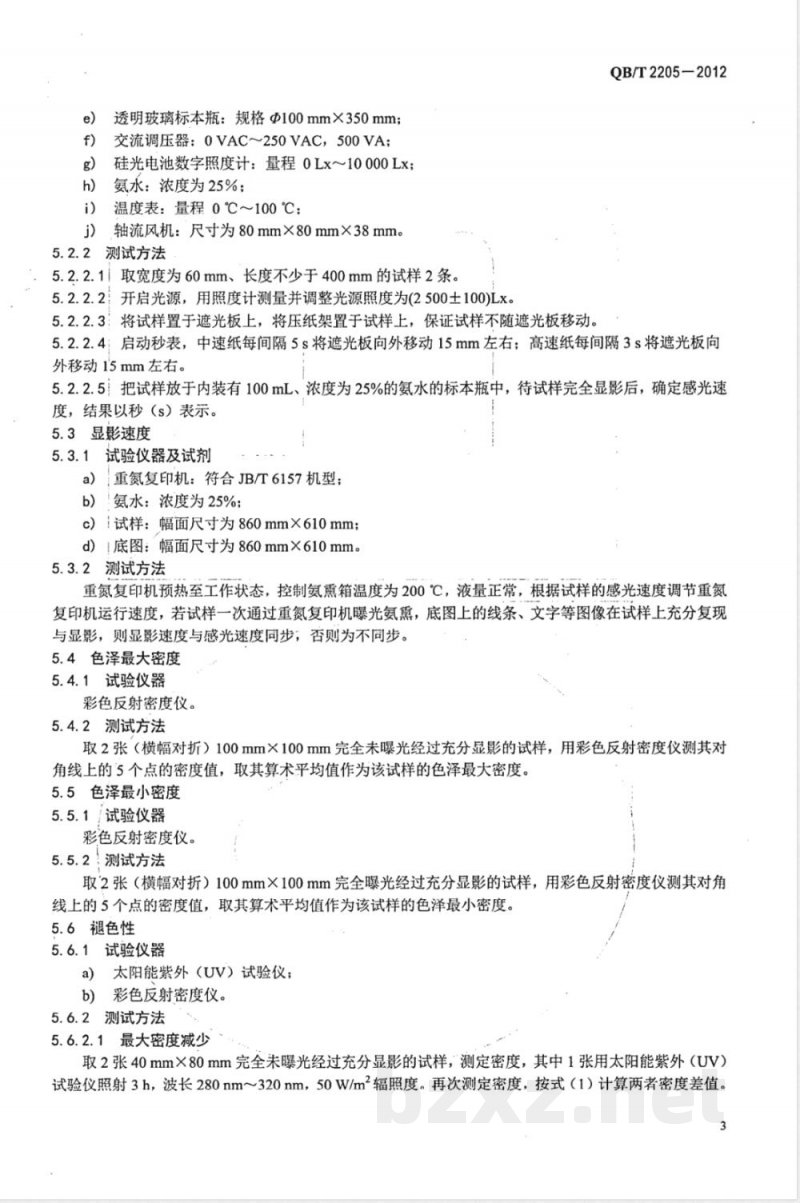

透明玻璃标本瓶：规格Φ100mm×350mm；e）i
交流调压器：0VAC～250VAC，500VA；硅光电池数字照度计：量程0Lx～10000Lx；氨水：浓度为25%；免费标准bzxz.net
温度表：量程0℃～100℃：
轴流风机：尺寸为80mm×80mm×38mm。测试方法
5.2.2.11取宽度为60mm、长度不少于400mm的试样2条。5.2.2.2：开启光源，用照度计测量并调整光源照度为(2500土100)Lx。5.2.2.3将试样置于遮光板上，将压纸架置于试样上，保证试样不随遮光板移动。QB/T2205—2012
5.2.2.4：启动秒表，中速纸每间隔5s将遮光板向外移动15mm左右；高速纸每间隔3s将遮光板向外移动15mm左右。
5.2.2.5把试样放于内装有100mL、浓度为25%的氨水的标本瓶中，待试样完全显影后，确定感光速度，结果以秒（s）表示。
5.3显影速度
试验仪器及试剂
a）重氮复印机：符合JB/T6157机型；b）氨水：浓度为25%；
c）1试样：幅面尺寸为860mm×610mm；d）1底图：幅面尺寸为860mm×610mm。5.3.2测试方法
重氮复印机预热至工作状态，控制氨熏箱温度为200℃，液量正常，根据试样的感光速度调节重氮复印机运行速度，若试样一次通过重氮复印机曝光氨熏，底图上的线条、文字等图像在试样上充分复现与显影，则显影速度与感光速度同步；否则为不同步。5.4色泽最大密度
5.4.1试验仪器
彩色反射密度仪。
5.4.2测试方法
取2张（横幅对折）100mm×100mm完全未曝光经过充分显影的试样，用彩色反射密度仪测其对角线上的5个点的密度值，取其算术平均值作为该试样的色泽最大密度。5.5色泽最小密度
5.5.1/试验仪器
彩色反射密度仪。
5.5.2测试方法
取2张（横幅对折）100mm×100mm完全曝光经过充分显影的试样，用彩色反射密度仪测其对角线上的5个点的密度值，取其算术平均值作为该试样的色泽最小密度。5.6褪色性
5.6.1试验仪器
a）太阳能紫外（Uv）试验仪；
b）彩色反射密度仪。
5.6.2测试方法
5.6.2.1最大密度减少
取2张40mm×80mm完全未曝光经过充分显影的试样，测定密度，其中1张用太阳能紫外（UV）试验仪照射3h，波长280nm320nm，50W/m2辐照度。再次测定密度，按式（1）计算两者密度差值。3
QB/T2205—2012
式中：
最大密度的减少；
-照射前的密度；
照射后的密度。
5.6.2.2最小密度增加
△Dmax=Dmax-D'max
取2张40mm×80mm完全曝光经过充分显影的试样，测定密度，其中1张用太阳能紫外（UV）试验仪照射3h，波长280nm～320nm，50W/m2辐照度。再次测定密度，按式（2）计算两者密度差值。
△Dmin=D'min-Dm
式中：
△Dmin
-最小密度的增加；
照射前的密度；
照射后的密度。
5.7色泽耐水牢固性
5.7.1试验仪器
彩色反射密度仪。
5.7.2测试方法
（2）
取50mm×50mm氨熏好的试样，测定其密度。放入23℃蒸馏水或去离子水中，浸渍5min后取出，用滤纸吸取表面水分，用彩色反射密度仪测定其密度。计算浸水前与浸水后试样密度的差值。5.8耐折度
耐折度按GB/T457-2008中肖伯尔法规定进行测定。5.9卷曲度
5.9.1测试器材
a）平板玻璃：厚度为5mm，尺寸为500mm×500mm；b）直尺：长度为100mm，精度为士0.5mm。5.9.2测试步骤
取300mm（纵向）×200mm（横向）的试样2张，经过充分显影，在温度(23土1)℃、相对湿度(50士2)%的环境中温湿处理30min，然后将两张试样放在一个平板玻璃上，一张正面向上，一张正面向下，用直尺测量并记录试样的任何部分离平板平面的最大翘曲高度，以mm表示，测量注明卷曲方向。
5.10保质期
5.10.1平板纸和折叠纸
取210mm宽的全幅试样，按平板纸、折叠纸的包装方式包装，放在恒温恒湿箱中，保持温度(40士1)℃，相对湿度（80土2)%，放置36h，观察试样表面色泽有无变化，如无变化即认为保质期合格。5.10.2卷筒纸
取210mm的全幅试样，按卷筒纸的包装方式包装，放在恒温恒湿箱中，保持温度（40土1）℃，相对湿度（80土2)%，放置72h，观察试样表面色泽有无变化，如无变化即认为保存期合格。5.10.375mm卷芯纸
取210mm的全幅试样，将试样卷在75mm纸芯上，按包装方式包装，放在恒温恒湿箱中，保持温度（40土1)℃，相对湿度(80土2)%，放置72h，观察试样表面色泽有无变化，如无变化即认为保质期合格。
5.11尺寸和偏斜度按GB/T451.1测定。4
检验规则
6.1供方应保证产品符合本标准或订货合同要求，交货时应附产品合格证。6.2以一次交货数量为一批，但每批应不多于90箱。QB/T2205—2012
6.3计数抽样检验程序按GB/T2828.1规定进行，样本单位为箱（卷）。接收质量限（AQL）：感光速度、色泽最大密度为4.0：显影速度、褪色性、色泽耐水牢固性、色泽最小密度、耐折度、卷曲度、尺寸及偏差、外观质量、保质期为6.5。抽样方案采用正常检验二次抽样方案，检查水平为一般检验水平II，抽样方案见表4。
正常检验二次抽样方案
一般检验水平I
批量/箱（卷）
样本量
8 (16)
6.4需方对产品如有异议，应在到货后（平板纸15天，折叠纸15天，卷筒纸30天，75mm卷芯纸30天内）直接向供方提出书面意见，由供需双方共同取样复验。复验结果如不符合本标准或订货合同规定，则判为批不可接收，由供方负责处理；如符合本标准或合同规定，则判为该批可接收，由需方负责处理。
7标志、包装、运输、存
7.1重氮盐晒图纸的包装按GB/T10342规定进行。在保证重氮盐晒图纸保质期的前提下，各地区也可根据材料供应情况自定包装或按合同规定进行。7.2每个单包（卷）应贴有商标，并注明感光速度、规格、等级、生产日期、保质期。包装箱上应注明商标、感光速度、规格、等级、数量、生产日期、保质期。7.3运输时应使用有篷而洁净的运输工具，不应从高处扔下。7.4产品应贮存在通风干燥的仓库内，注意防潮及防晒，严防碱性化学药品影响。5
QB/T2205-2012
