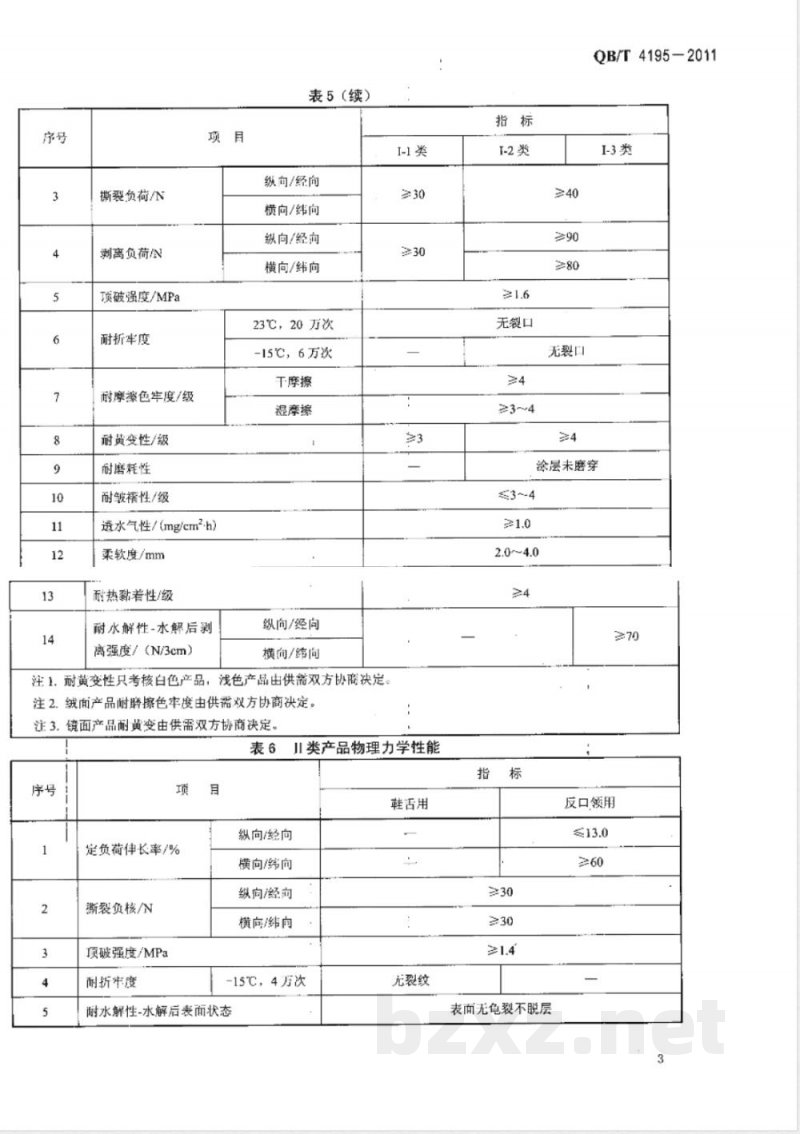

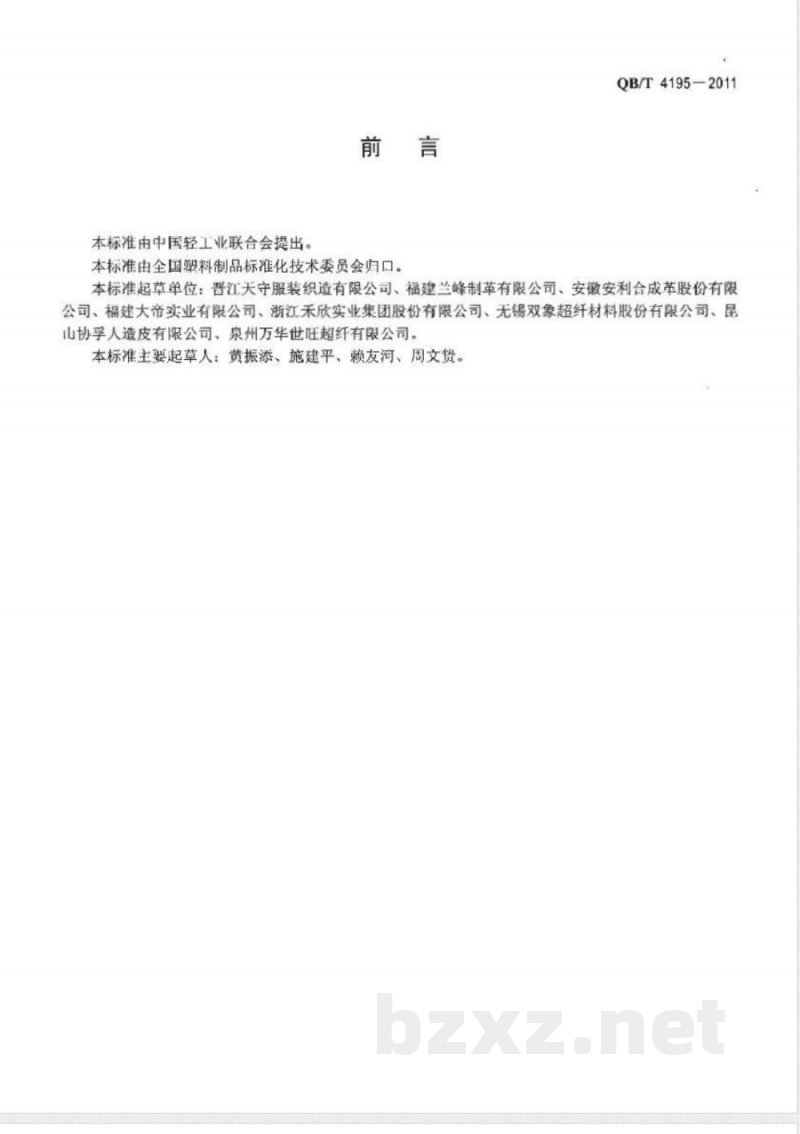

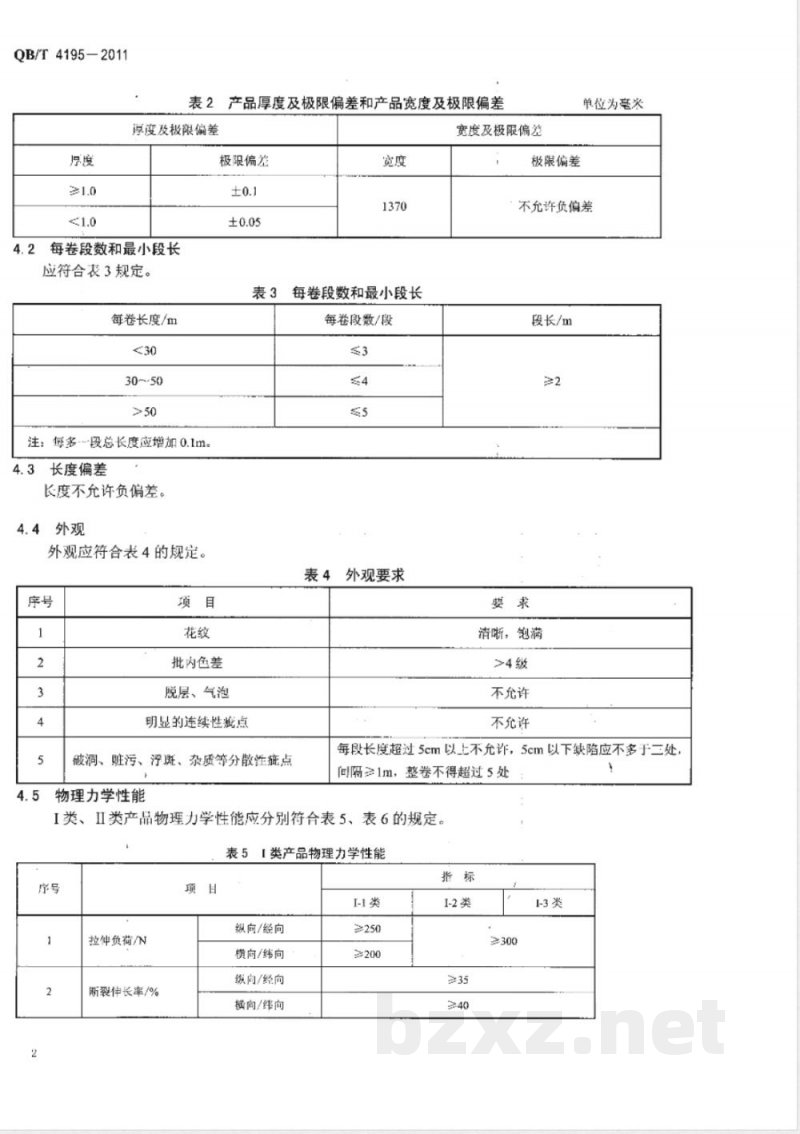

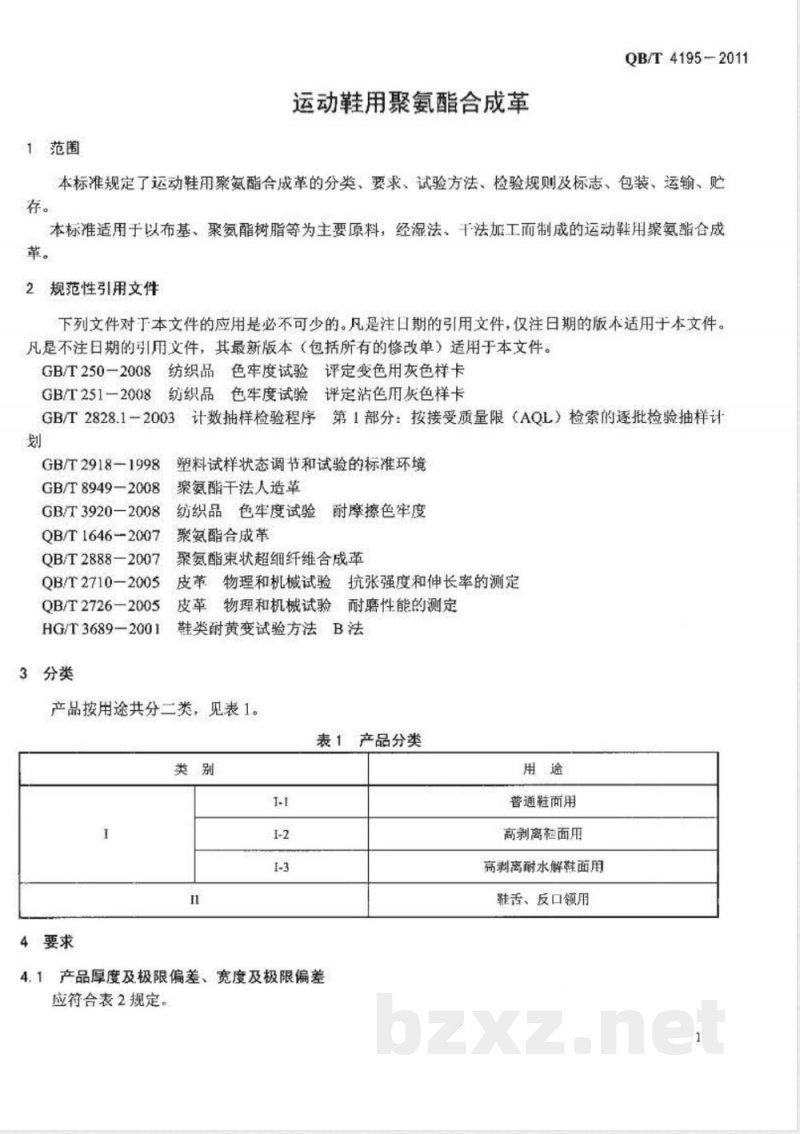

ICS 59.080.40 分类号：Y47 备案号：32262-2011 QB/T 4195-2011 中华人民共和国轻工行业标准 运动鞋用聚氨酯合成革 Polyurethane synthetic leather for sports shoes 2011-06-15发布 2011-10-01实施 中华人民共和国工业和信息化部 发布 前言 本标准由中国轻工业联合会提出。 本标准由全国塑料制品标准化技术委员会归口。 起草单位：晋江天守服装织造有限公司、福建兰峰制革有限公司、安徽安利合成革股份有限公司、福建大帝实业有限公司、浙江禾欣实业集团股份有限公司、无锡双象超纤材料股份有限公司、昆山协孚人造皮有限公司、泉州万华世旺超纤有限公司。 主要起草人：黄振添、施建平、赖友河、周文赞。 1 范围 本标准规定了运动鞋用聚氨酯合成革的分类、要求、试验方法、检验规则以及标志、包装、运输和贮存。 本标准适用于以布基、聚氨酯树脂等为主要原料，经湿法或干法加工制成的运动鞋用聚氨酯合成革。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。 GB/T 250-2008 纺织品色牢度试验评定变色用灰色样卡 GB/T 251-2008 纺织品色牢度试验评定沾色用灰色样卡 GB/T 2828.1-2003 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T 2918-1998 塑料试样状态调节和试验的标准环境 GB/T 8949-2008 聚氨酯干法人造革 GB/T 3920-2008 纺织品色牢度试验 耐摩擦色牢度 QB/T 1646-2007 聚氨酯合成革 QB/T 2888-2007 聚氨酯束状超细纤维合成革 QB/T 2710-2005 皮革物理和机械试验 抗张强度和伸长率的测定 QB/T 2726-2005 皮革物理和机械试验 耐磨性能的测定 HG/T 3689-2001 鞋类耐黄变试验方法B法 3 分类 产品按用途分为两类： I类：普通鞋面用、高剥离鞋面用、高剥离耐水解鞋面用； II类：鞋舌、反口领用。 4 要求 4.1 产品厚度及极限偏差、宽度及极限偏差应符合表2规定。 厚度规格约为1.0mm，极限偏差根据不同类别分别为±0.1mm或±0.05mm。 宽度为1370mm。 4.2 每卷段数及最小段长应符合表3规定： 卷长＜30m，每卷≤3段； 30m～50m，每卷≤4段； ＞50m，每卷≤5段。 长度不允许负偏差。 4.3 外观要求 产品外观应符合：花纹清晰、批内色差≥4级；不允许脱层、气泡等缺陷； 连续性明显疵点不允许；分散性疵点如污渍、浮斑、杂质等，每段5cm以上不允许，5cm以下缺陷每段不超过3处，整卷不超过5处。 4.4 物理力学性能 I类产品与II类产品应分别满足相应指标，包括： 拉伸负荷、断裂伸长率、撕裂负荷、剥离负荷、耐折牢度、耐磨耗性、耐皱褶性、透水汽性、柔软度、耐热黏着性及耐水解性等。 耐黄变性仅对白色产品考核，浅色及特殊产品由供需双方协商确定。 绒面及镜面产品部分性能指标可协商确定。 耐水解性以水解后剥离强度作为评价指标。 （具体数值按表5、表6执行）
