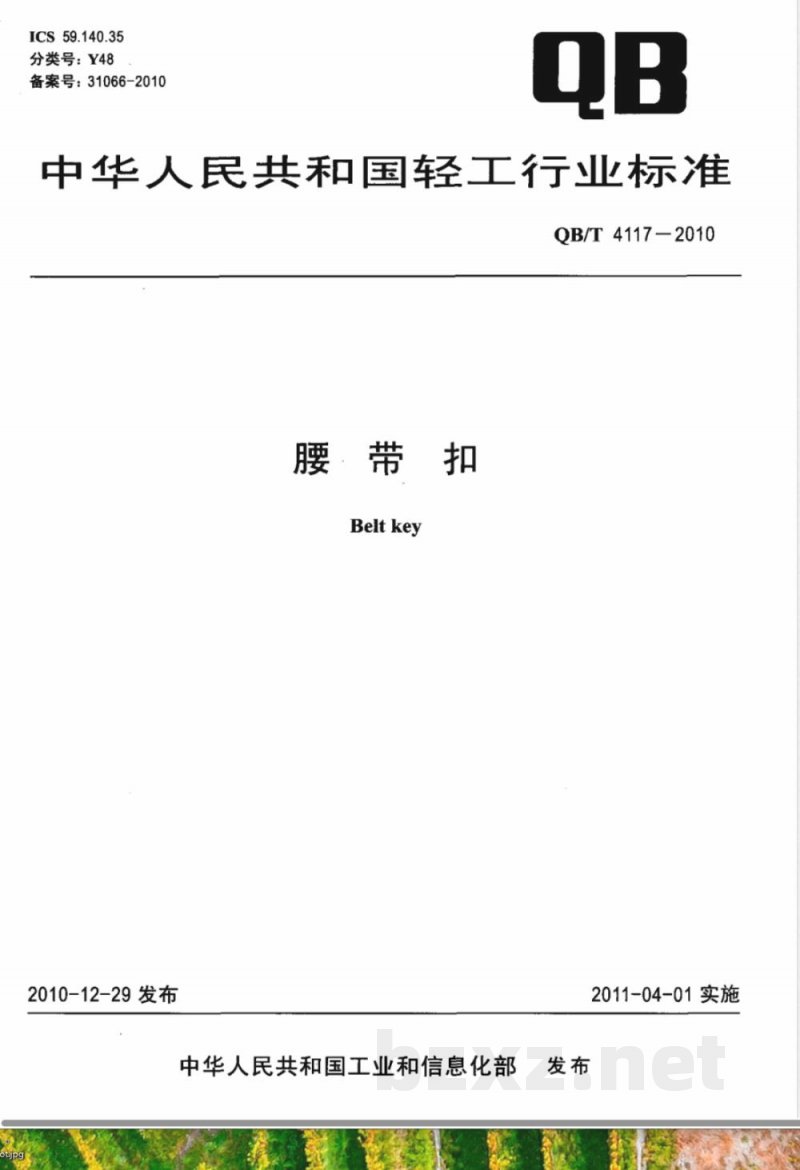

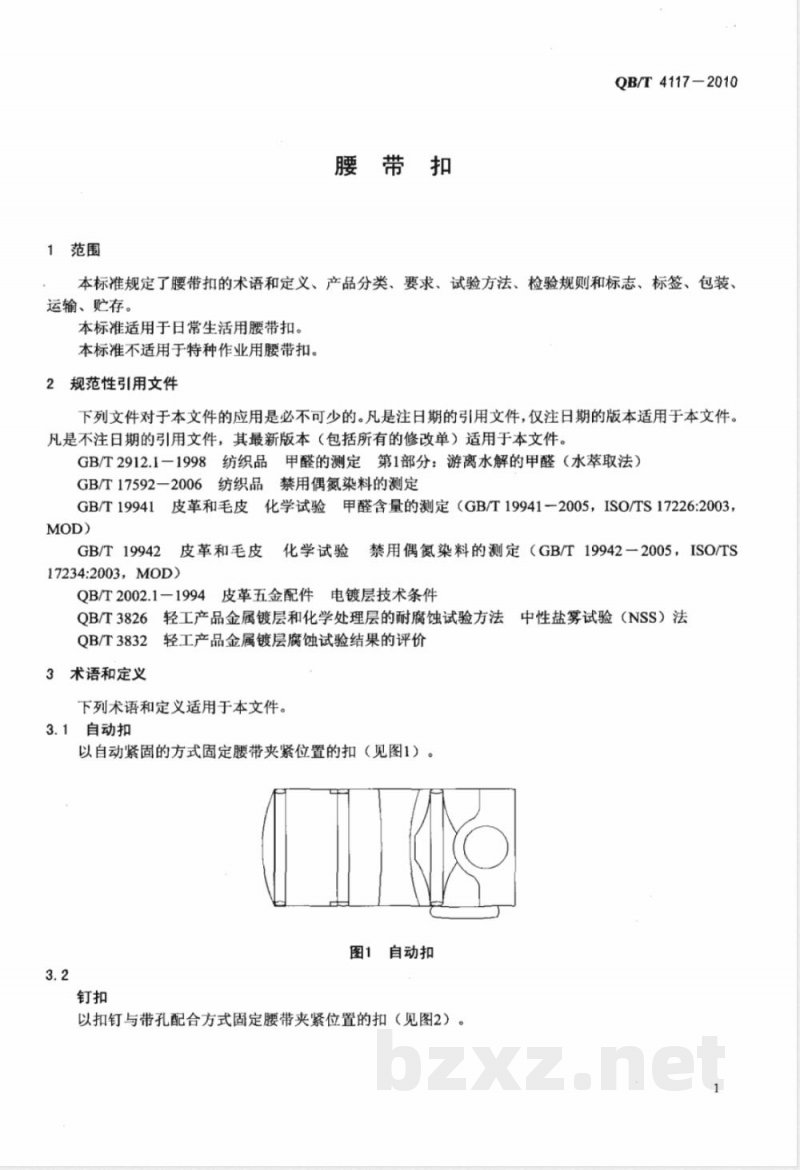

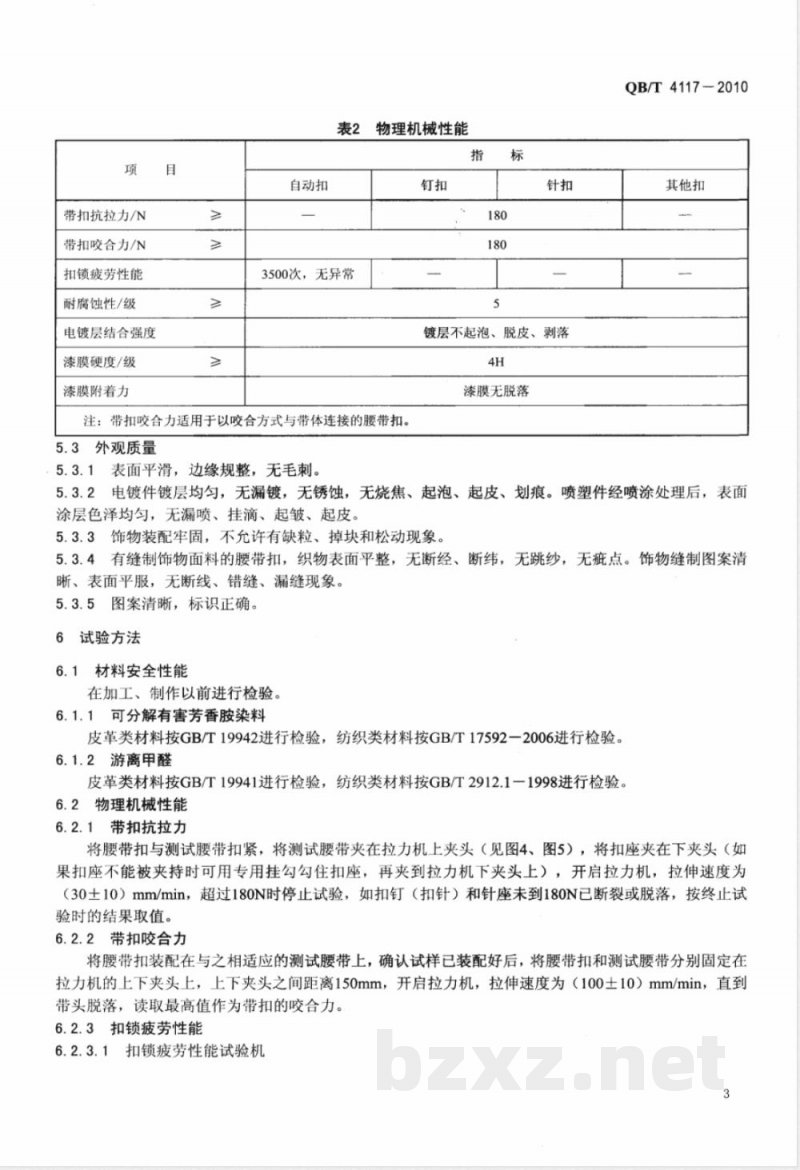

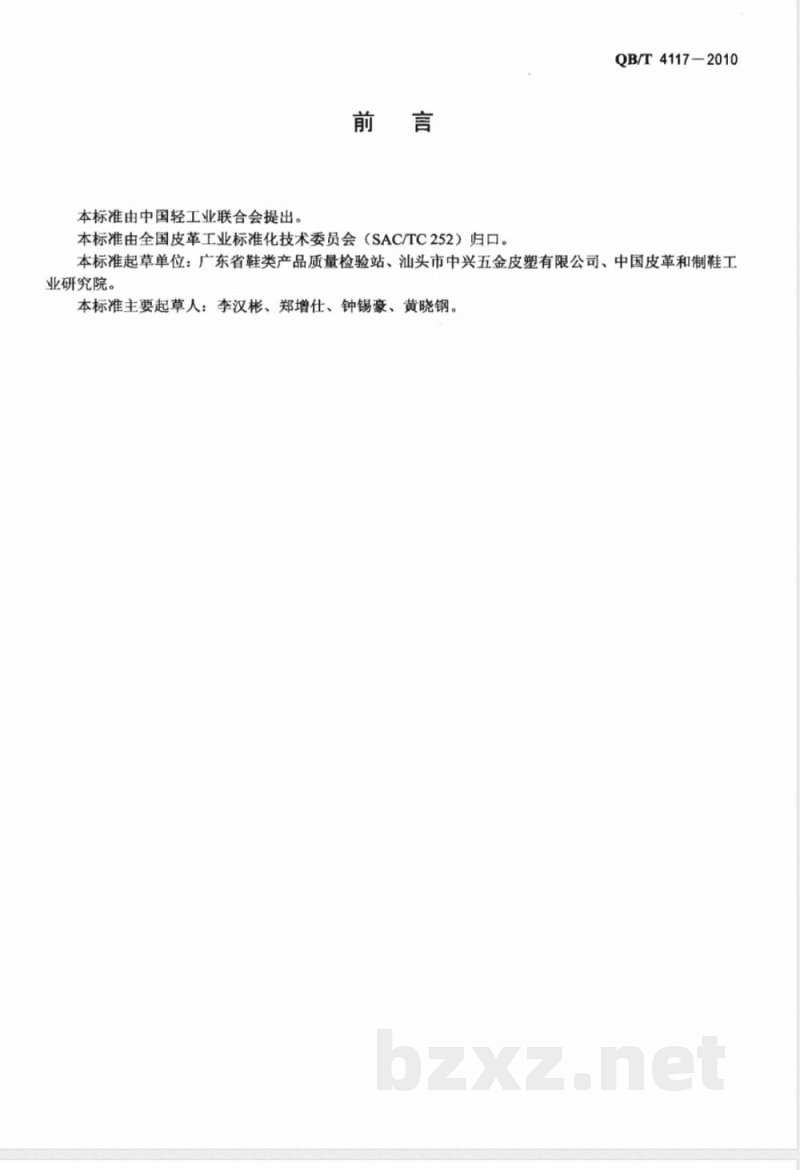

ICS 59.140.35 分类号：Y48 备案号：31066-2010 QB 中华人民共和国轻工行业标准 QB/T 4117-2010 腰带扣（Belt key） 2010-12-29 发布 中华人民共和国工业和信息化部发布 2011-04-01 实施 前言 本标准由中国轻工业联合会提出，由全国皮革工业标准化技术委员会（SAC/TC252）归口。 起草单位：广东省鞋类产品质量检验站、汕头市中兴五金皮塑有限公司、中国皮革和制鞋工业研究院。 主要起草人：李汉彬、郑增仕、钟锡豪、黄晓钢。 1 范围 本标准规定了腰带扣的术语和定义、产品分类、要求、试验方法、检验规则以及标志、标签、包装、运输和贮存。 本标准适用于日常生活用腰带扣，不适用于特种作业用腰带扣。 2 规范性引用文件 GB/T 2912.1-1998 纺织品甲醛的测定 第1部分：游离和水解的甲醛（水萃取法） GB/T 17592-2006 纺织品禁用偶氮染料的测定 GB/T 19941 皮革和毛皮化学试验 甲醛含量的测定 GB/T 19942 皮革和毛皮化学试验 禁用偶氮染料的测定 QB/T 2002.1-1994 皮革五金配件电镀层技术条件 QB/T 3826 轻工产品金属镀层和化学处理层耐腐蚀试验方法（中性盐雾试验） QB/T 3832 金属镀层腐蚀试验结果的评价 3 术语和定义 自动扣：通过自动紧固方式固定腰带夹紧位置的扣具。 钉扣：通过扣钉与带孔配合方式固定腰带夹紧位置的扣具。 针扣：通过扣针与带孔配合方式固定腰带夹紧位置的扣具。 4 产品分类 4.1 按结构和扣紧形式分类：自动扣、钉扣、针扣及其他扣。 4.2 按主体材质分类：金属扣、塑料扣及其他材料扣。 5 要求 5.1 材料安全性能 皮革类和纺织类材料应符合相关标准，并满足有害物质限量要求。 可分解有害芳香胺染料≤30 mg/kg，游离甲醛≤300 mg/kg。 5.2 物理机械性能 带扣抗拉力应满足规定要求；带扣咬合力应符合使用要求；扣锁疲劳性能应达到3500次无异常。 耐腐蚀性、电镀层结合强度、漆膜硬度及附着力应符合规定指标（如漆膜硬度4H等）。 5.3 外观质量 5.3.1 表面应平滑，边缘规整，无毛刺。 5.3.2 电镀层应均匀，无漏镀、锈蚀、起泡、起皮或划痕；喷涂件表面应色泽均匀，无漏喷、挂滴或起皱。 5.3.3 饰物装配应牢固，不得出现缺粒、脱落或松动。 5.3.4 缝制饰物的织物表面应平整，无断经、断纬、跳纱或疵点，图案清晰，缝制牢固，无断线或错缝。 5.3.5 产品图案及标识应清晰、正确。 6 试验方法 6.1 材料安全性能 在加工前进行检测。 可分解芳香胺染料：皮革按 GB/T 19942 检验，纺织品按 GB/T 17592 检验。 游离甲醛：皮革按 GB/T 19941 检验，纺织品按 GB/T 2912.1-1998 检验。 6.2 物理机械性能 6.2.1 带扣抗拉力：在拉力试验机上以（30±10）mm/min速度进行测试，记录断裂或脱落时最大值。 6.2.2 带扣咬合力：将样品装配于测试腰带后进行相应力学测试（后续内容未完整识别）。
