本标准规定了钓鱼线产品的术语和定义、等级、分类、要求、试验方法、检验规则和标志、包装、运输、贮存。 本标准适用于常用的三类钓鱼线。包括以（1）聚酰胺的均聚物或共聚物为原料制成的单丝钓鱼线、（2）超高分子量聚乙烯及合成材料经编织而制成的编织钓鱼线、（3）聚氯乙烯覆塑于合成材料编织线表面而制成的飞蝇钓鱼线。

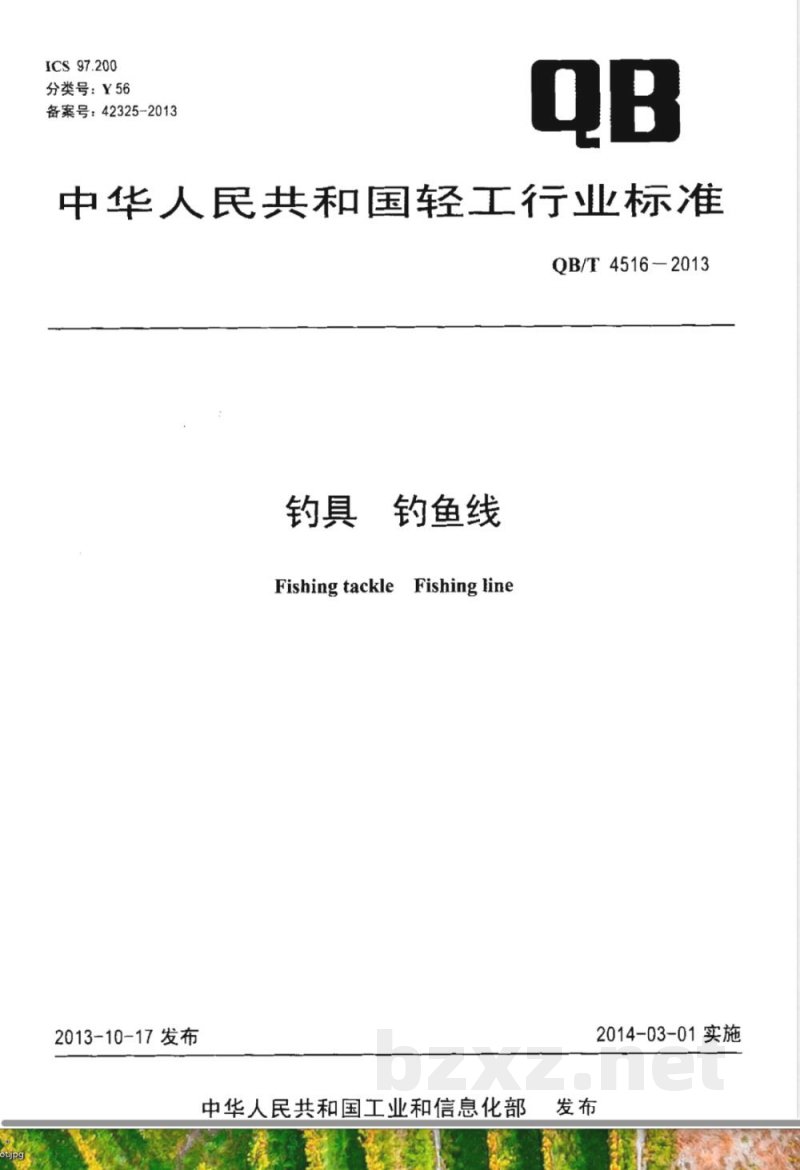

ICS 97.200
分类号：Y56
备案号：42325-2013
中华人民共和国轻工行业标准
QB/T4516-2013
钓鱼线
Fishing tackleFishing line
2013-10-17发布
中华人民共和国工业和信息化部2014-03-01实施

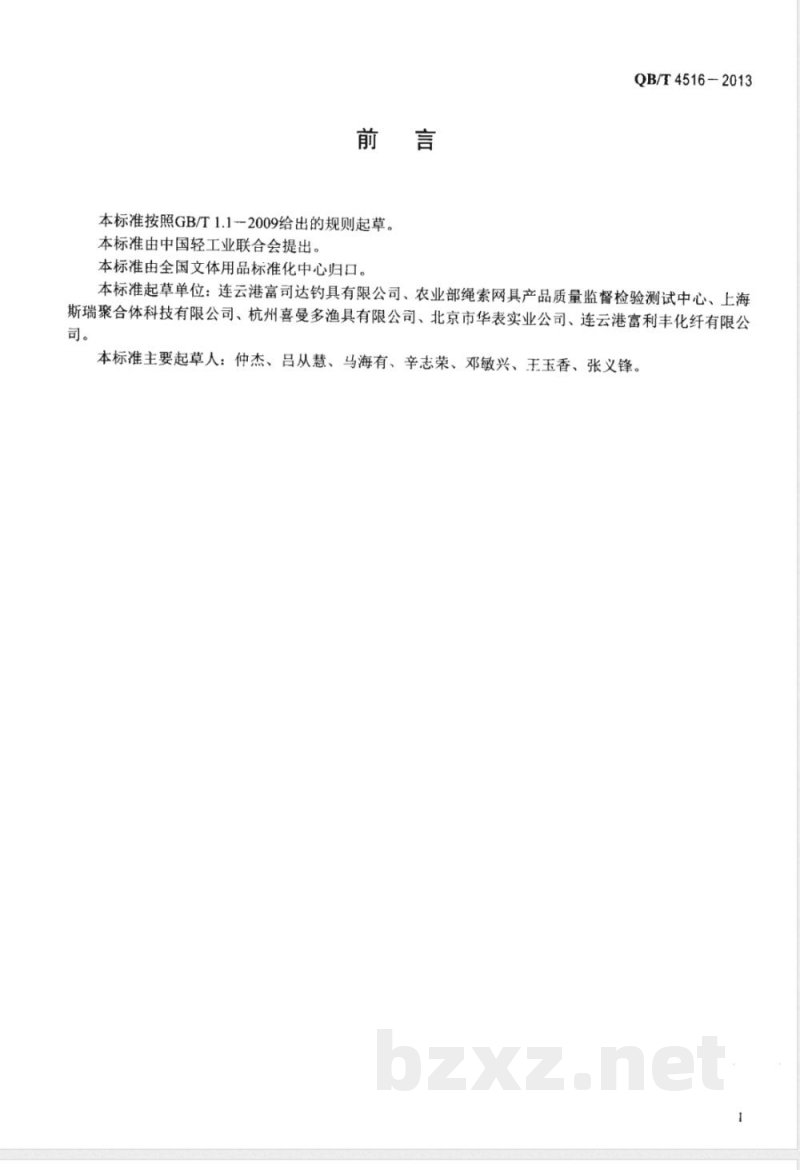

本标准按照GB/T1.1-2009给出的规则起草。本标准由中国轻工业联合会提出。本标准由全国文体用品标准化中心归口。QB/T4516-2013
本标准起草单位：连云港富司达钓具有限公司、农业部绳索网具产品质量监督检验测试中心、上海斯瑞聚合体科技有限公司、杭州喜曼多渔具有限公司、北京市华表实业公司、连云港富利丰化纤有限公司。
本标准主要起草人：仲杰、吕从慧、马海有、辛志荣、邓敏兴、王玉香、张义锋。1范围
钓具钓鱼线
QB/T4516-2013

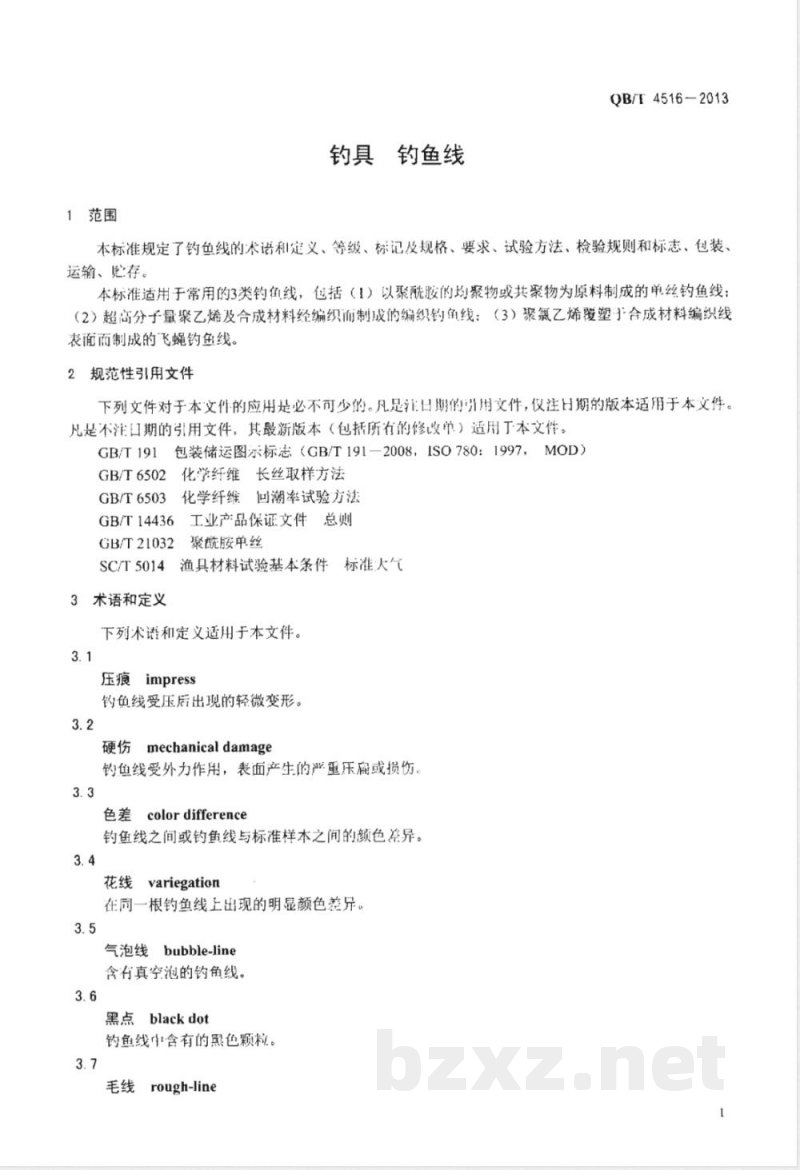

本标准规定了钓色线的术语和定义、等级、标记及规格、要求、试验方法、检验规则和标志、包装、运输、些存。
本标准适用于常用的3类钓鱼线，包括（1）以聚酰胺的均聚物或共聚物为原料制成的单丝钓鱼线；（2）超高分子量聚乙烯及合成材料经编织而制成的编织钓角线：（3）聚氯乙烯覆塑子合成材料编织线表面而制成的飞蝇钓鱼线。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡足注日期的用文件，仅注H期的版本适消于本文件。凡是不注口期的引用文件，其最新版本（包括所有的修改单）适用丁本文件。GB/T191包装储运图示标志（GB/T1912008，ISO780：1997，MOD）GB/T6502化学纤维长丝取样方法GB/T6503化学纤维回潮率试验方法GB/T14436工业产品保证文件总则聚酰胺单丝
GB/T21032
SC/T5014渔具材料试验基本条件标准大气3术语和定义
下列术诺和定义适用于本文件。3.1
压痕impress
钓鱼线受压后出现的轻微变形。3.2
硬伤mechanicaldamage
钓鱼线受外力作用，表面产生的严重压扁或损伤，3.3
色差colordifference
钓鱼线之间或钓鱼线与标准样本之间的颜色差异。3.4
花线variegation
在同一根钓鱼线上出现的明显颜色差异。3.5
气泡线bubble-line
含有真空泡的钓角线。
黑点blackdot
钓鱼线含有的黑色颗粒。
毛线rough-line
QB/T4516-2013
钓鱼线表面因摩擦或其他原因而产生手感明显的起毛现象，或钓鱼线丝条受伤呈丝团状或单根纤维断裂丝头凸出于复丝表面的部分。3.8
绞skein
钓鱼线按一定的质量在回框机上绕制后，并按一定方式捆扎成的匝装线。3.9
线号linenumber
单丝钓鱼线与钓鱼线公称线径对应的序号：或飞蝇钓鱼线按美国钓具制造协会（AFTMA）标准以质量计量的序号：或超高分子量聚乙烯编织钓鱼线按其线密度对应的序号。3.10
特克斯
线密度的单位，钓鱼线在公定张力和公定回潮率时定长1000m的质量克数，常用分特克斯（dtex）表示。1tex=10dtex。
strength
钓鱼线断裂强力值与其线密度的比值，单位为厘牛每分特克斯（cN/dtex）4等级、标记及规格
注：等级表示钓鱼线外观、物理机械性能由低到高的序数。4.1.1
单丝钓鱼线分为I、I、IⅢI、IV，4个等级、超高分子量聚乙烯编织钓鱼线分为1、Ⅱ、Ⅲ，3个等级飞蝇钓鱼线分为I、Ⅱ、Ⅲ，3个等级。4.2标记
单丝钓鱼线标记应依次包括下列4项：a）原料英文缩写，单丝钓鱼线为PA；b）公称直径，以“mm”表示；
c）产品等级；
d）本标准编号。
示例：公称直径0.16mm的I级单丝钓鱼线标记为：PA00.161QB/T45164.2.2超高分子量聚乙烯编织钓鱼线标记应依次包括下列4项：a）原料英文缩写，超高分子量聚乙烯编织钓鱼线为U-PEb）线号及编织方法；
c）产品等级；
d）本标准编号
示例：线号1编织方法4的【级超高分子量聚乙烯编织钓鱼线标记为：U-PE1X4/QB/T4516。4.2.3飞蝇钓鱼线标记应依次包括下列5项：a）外形分类及代号（见表1）；b）线号：
c）性能分类及代号（见表2）；d）产品等级；
e）本标准编号。
外形代号
代表形状
两端收缩
重量偏前
发射头线
性能代号
表1飞蝇钓鱼线的外形分类及代号外形图示
飞蝇钓鱼线的性能分类及代号
代表性能
浮水线
中间线
沉水线
快速沉水
极速沉水
示例1：
线号为7号的I级重量偏前型浮水线标记为：WE7F【QB/T4516。示例2：线号为7号的1级两端收缩型沉水线况水类型为3标记为：DT7S31OBT4516
4.3规格
单丝钓鱼线按公称线径0.05mm～6.00mm列出53个规格，见附录A。超高分子量聚乙烯编织钓鱼线按线号和编织方法列出30个规格，见附录B。飞蝇钓鱼线按线号分为1～16共16个规格，见附录C。要求
5.1外观
QB/T4516-2013
单丝钓鱼线外观应无明显的压痕、硬伤、色差、花线、气泡线、黑点、毛线等缺陷。5.1.1
5.1.2超高分子量聚乙烯编织钓鱼线外观应无结头、油污、毛线、脱胶、掉色等缺陷。飞蝇钓鱼线外观应无明显的压痕、硬伤、色差、油污、成形不良，5.1.3
单丝钓鱼线线径的极限偏差和圆度5.2
单丝钓鱼线线径的极限偏差应为土4%。单丝钓鱼线线径的圆度差不应大于3%。飞蝇钓鱼线的长度极限偏差和线号毛线等缺陷。
气泡线、黑点、
不同外形的飞蝇钓鱼线的长度极限偏差应分别符合表3、表4和表5的要求。表3WF形飞蝇钓鱼线长度极限偏差号
后变径
前变径
总长度
单位为米
QB/T4516—2013
10～16
1～~5
粗端长度
后变径
后变径
表3（续）
前变径
DT形飞蝇钓鱼线长度极限偏差
极限偏差
前变径
SH形飞蝇钓鱼线长度极限偏差
变径长度
飞蝇钓鱼线线号应符合表6的要求。极限偏差
飞蝇钓鱼线线号
质量（标称值）
3.50~4.70
4.80~6.00
7.40~8.60
8.70～9.70
极限偏差
3.60~4.20
4.90~5.50
6.20~6.80
7.50~8.10
8.80~9.40
总长度
总长度
总长度
单位为米
单位为米
单位为米
极限偏差
单位为克
3.80~4.10
5.00~5.40
6.30~6.70
7.60~8.00
8.90~9.30
质量（标称值）
物理机械性能
单丝钓鱼线的物理机械性能
表6（续）
9.80~11.4
14.9~17.4
17.5~20.5
20.6~23.5
23.8~26.9
27.0~30.0
30.1~33.2
33.3~36.3
36.4~38.7
13.2~[4.0
15.1~16.1
17.6~18.6
20.9~21.9
24.0~25.2
27.3~28.5
30.4~31.8
33.6~35.0
37.7-~38.3
单丝钓鱼线的物理机械性能指标应符合附录A的要求。单丝钓鱼线的公定回潮率应为4.5%。单丝钓鱼线变异系数应符合表7规定。表7单丝钓鱼线变异系数
公称线径/mm
0.10~0.20
0.23~0.28
0.30~0.40
0.44~0.57
0.62~0.98
1.00～1.57
1.65~2.34
2.61~~3.30
断裂强力、结强力变异系数/%
超高分子量聚乙烯编织钓鱼线的物理机械性能QB/T4516-2013
单位为克
10.20-~10.60
11.80~12.20
13.40~13.80
15.40~15.80
17.9018.30
21.2021.60
24.30~-24.90
27.60~28.20
30.8031.40
34.00-~34.60
37.30～37.90
断裂伸长率变异系数/%
超高分子量聚乙烯编织钓鱼线的物理机械性能指标应符合附录B的要求。飞蝇钓鱼线的物理机械性能
“飞蝇钓鱼线的物理机械性能指标应符含附录C的要求，飞蝇钓鱼线的密度应符合表8的要求。QB/T4516-2013
浮水线
中间线
沉水线
表8飞蝇钓鱼线的密度
0.96~1.15
飞蝇钓鱼线沉水线沉水类型应符合表9的要求。表9
5.4.3.4表面破损
1.03~1.10
飞蝇钓鱼线沉水线沉水类型
沉水速率/（mm/s）bzxz.net
159~178
飞蝇钓鱼线表面受力后不应破损或剥离。试验方法
6.1试验条件
按SC/T5014规定的条件调节湿平衡后再进行试验6.2外观
在黑色的台面上感官检验，被测物上照度为10001x。单位为克每立方厘米
6.3单丝钓鱼线线径的极限偏差和圆度使用精度为0.001mm的外径千分尺测量，将钓鱼线水平放置，横向和纵向各测量3次，取6次的算术平均值
6.4飞蝇钓鱼线的长度极限偏差和线号6.4.1长度极限偏差
使用精度不低于1mm的钢卷尺测量。6.4.2线号
使用精度不低于0.01g的电子秤，称取飞蝇钓鱼线前端至9.1m处的质量（见图1），对应质量查找分属的线号
飞蝇钓鱼线前端至9.m处
图1飞蝇钓鱼线线号测量位置示意图6.5线密度、断裂强力、强度、断裂伸长率、结强力6.5.1线密度
QB/T4516-2013
按GB/T21032中6.4的方法进行试验，试验总次数应符合GB/T21032中6.9的规定。6.5.2断裂强力
按GB/T21032中6.5的方法进行试验，试验总次数应符合GB/T21032中6.9的规定。附录A、附录B未列出的钓鱼线断裂强力按公式（1）计算，结果保留1位小数。钓鱼线强度按附录A中相邻较接近的线径规格取值。F=(p×Pxnx)/100
式中：
钓鱼线断裂强力，单位为牛（N）；P
6.5.3强度
公称线密度，单位为分特克斯（dtex力：钓鱼线强度，单位为厘牛每分特克斯（cN/dtex），超高分子量聚乙烯编织钩鱼线1、II、Ⅲ级的强度分别取27、30、32单丝钓鱼线取1，超高分子量聚乙烯编织钓鱼线取3、46、8、12、16等；单丝钓鱼线取1，超高分子量聚乙烯编织钓鱼线取0.7。附录A、附录B未列出的钓鱼线强度按公式（2）计算，结果保留1位小数。P=100×F/p. .
式中：
钓鱼线断裂强度、单位为厘牛每分特克斯（cN/dtex）：钓鱼线断裂强力，单位为牛（N)；p
公称线密度，单位为分特克斯（dtex）。6.5.4断裂伸长率
钓鱼线断裂伸长率按公式
式中：
S断裂伸长率；
计算，结果取整。
拉伸前长度，单位为毫米（mm）：拉伸后长度，单位为毫米（mm）。6.5.5结强力
附录A、附录B未列出的钓鱼线结强力按公式（4）计算，结果保留1位小数（1)
QB/T4516-2013
式中：
F = F× A%
钓色线结强力，单位为牛（N）：钓鱼线断裂强力，单位为：（N）：钓鱼线结强力与断裂强力的门分比，按附录A中较接近的线径规格取值。测试钓鱼线结强力时的打结方式见图2。图2钓鱼线打结方式示意图
6.6回潮率
回潮率按GB/T6503进行检测
6.7变异系数
断裂强力、结强力的变异系数按公式（5）和公式（6）进行计算。( -)
式中：
式中：
标准偏差：
第件样品的测试值，单位牛（N）：被测值的平均值，单位牛（N）：样品数，单位绞或轴。
\一变异系数，计为百分率（%）：c
标准偏差；
-被测值的平均值，单位牛（N）。6.8耐磨性能
×100%
飞蝇钓角线采用耐磨测试机（见图3）按下述步骤进行耐磨试验：(4）
a）取一·段长约2m的钓鱼线，--端固定，另一端将线从使用的抛竿导环中穿过，末端系一质量为56.7g的础码：
b）以40r/min的转速开启耐磨测试机，使飞蝇钓鱼线在抛竿的线圈中开始往返移动，在往复摩擦过程中查看钓鱼线表面是否出现磨损，并记录钓线出现磨损时计数器的示数。8
耐磨测试机
6.9飞蝇钓鱼线的密度
飞蝇钧鱼杆
图3耐磨试验示意图
飞蝇钓鱼线密度按照下列步骤进行试验，试验装置见图4：QB/T4516--2013
a）取长度为3.65m的：·段飞蝇钓鱼线，用酒精擦拭钓鱼线表面；b）取-根线径为0.12mm的单丝钓色线将飞蝇钓鱼线悬挂在天平的测量端，读出m1:c）摇动上下装置的手柄，使装有酒精的烧杯上移，直至将飞蝇钓鱼线淹没，读出m2；d）将m1、m2代入公式（7），计算飞蝇钓鱼线的密度p。m
式中：
(m-mz)
飞蝇钓鱼线干线质量，单位为克（g）：飞蝇钓鱼线浸入酒精后的质量，单位为克（g）：-酒精的密度，单位为克每立.方厘米（g/cm2）：排出液体体积，单位为立方厘米（cm）。天
单丝钓角线
飞蝇钓鱼线
可升降装置
飞蝇钓鱼线密度测试装置
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
