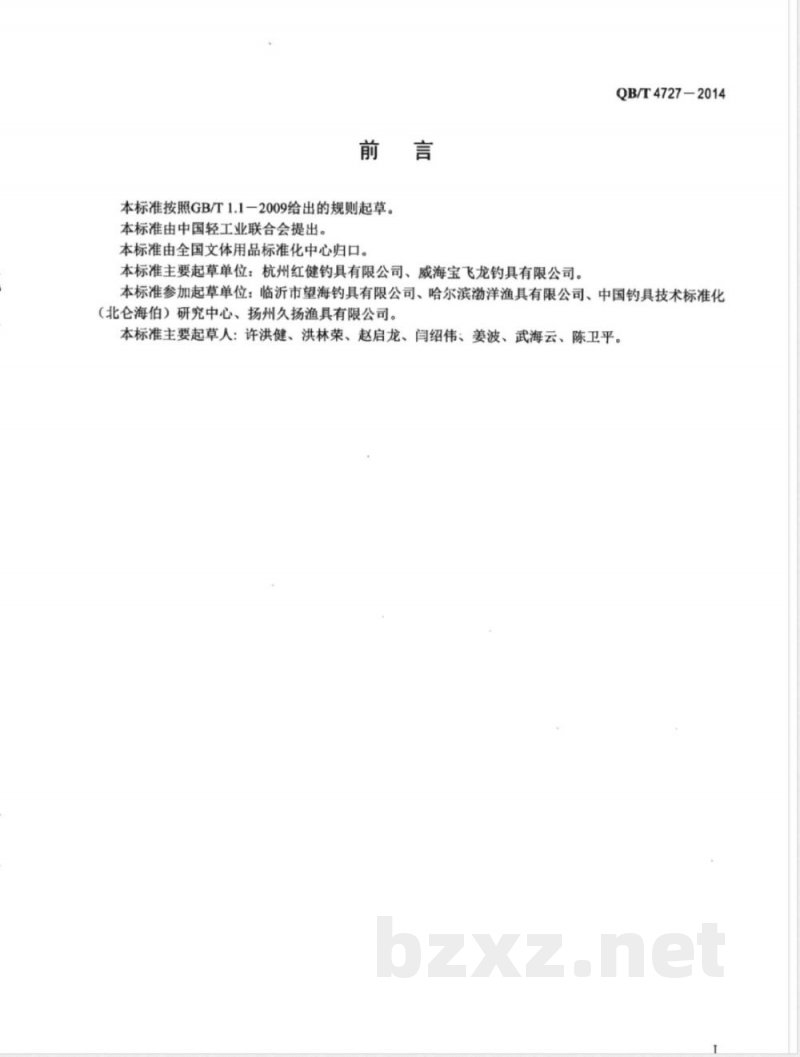

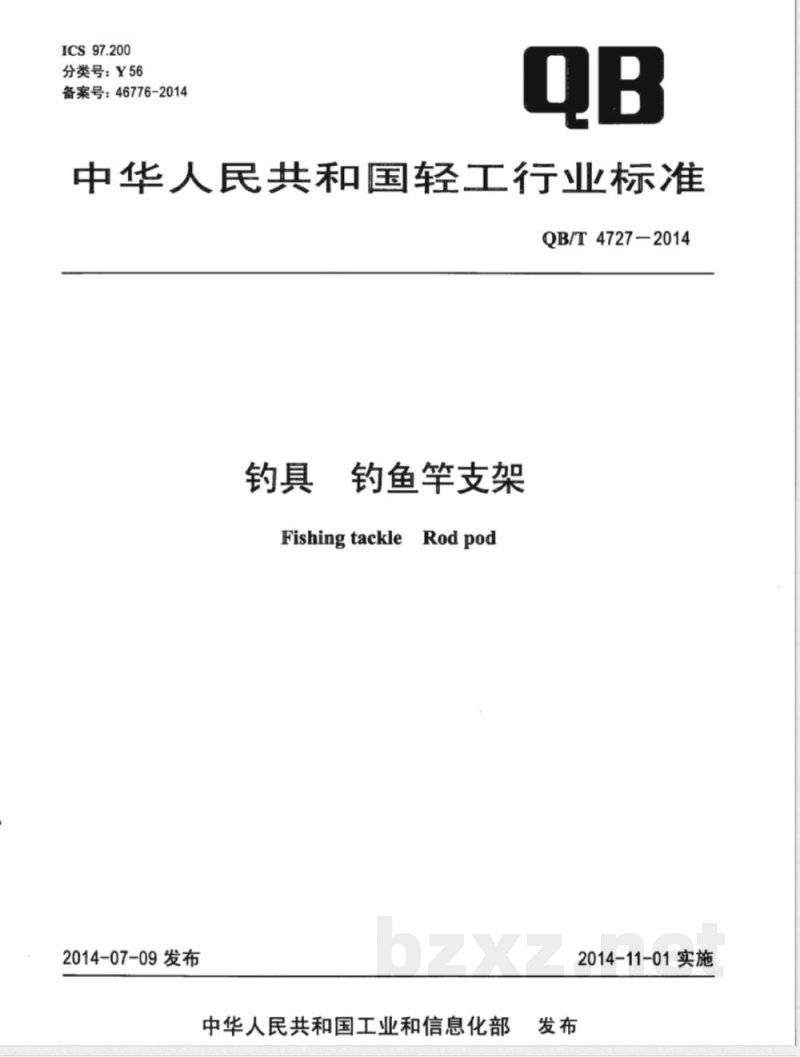

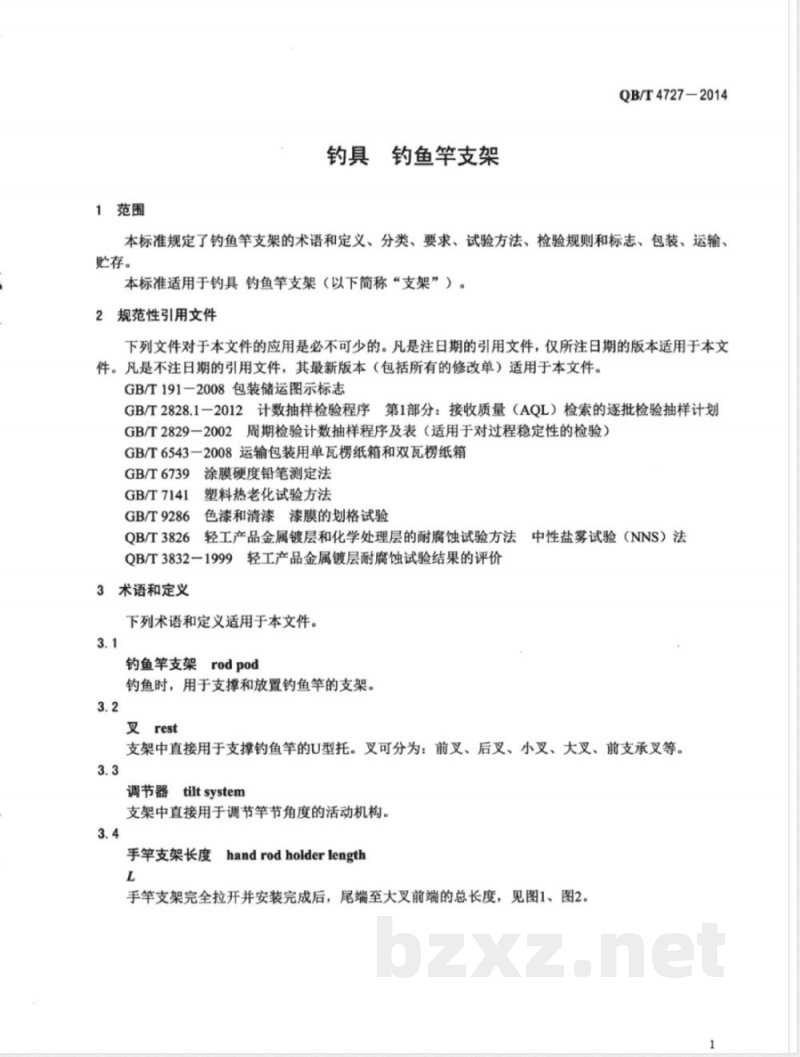

ICS 97.200 分类号：Y56 备案号：46776-2014 QB 中华人民共和国轻工行业标准 QB/T 4727-2014 钓具 钓鱼竿支架 Fishing tackle Rod pod 2014-07-09 发布 中华人民共和国工业和信息化部发布 2014-11-01 实施 前言 本标准按照 GB/T 1.1-2009 给出的规则起草。 本标准由中国轻工业联合会提出。 本标准由全国文体用品标准化中心归口。 本标准主要起草单位：杭州红健钓具有限公司、威海宝飞龙钓具有限公司。 本标准参加起草单位：临沂市望海钓具有限公司、哈尔滨渤洋渔具有限公司、中国钓具技术标准化（北仑海伯）研究中心、扬州久扬渔具有限公司。 本标准主要起草人：许洪健、洪林荣、赵启龙、闫绍伟、姜波、武海云、陈卫平。 1 范围 本标准规定了钓鱼竿支架的术语和定义、分类、要求、试验方法、检验规则以及标志、包装、运输和贮存。 本标准适用于钓具用钓鱼竿支架（以下简称“支架”）。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期版本适用；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB/T 191-2008 包装储运图示标志 GB/T 2828.1-2012 计数抽样检验程序第1部分：接收质量（AQL）检索的逐批检验抽样计划 GB/T 2829-2002 周期检验计数抽样程序及表 GB/T 6543-2008 运输包装用单瓦楞纸箱和双瓦楞纸箱 GB/T 6739 漆膜硬度铅笔测定法 GB/T 7141 塑料热老化试验方法 GB/T 9286 色漆和清漆漆膜划格试验 QB/T 3826 轻工产品金属镀层和化学处理层耐腐蚀试验方法（中性盐雾试验法） QB/T 3832-1999 轻工产品金属镀层耐腐蚀试验结果评价 3 术语和定义 3.1 钓鱼竿支架 rod pod 钓鱼时用于支撑和放置钓鱼竿的支架。 3.2 叉 rest 支架中直接用于支撑钓鱼竿的U型托，包括前叉、后叉、小叉、大叉、前支承叉等。 3.3 调节器 tilt system 支架中用于调节竿节角度的活动机构。 3.4 手竿支架长度 hand rod holder length 手竿支架完全拉开并安装完成后，尾端至大叉前端的总长度（见图1、图2）。 图1 炮台型手竿支架长度示意图 图2 钓箱型手竿支架长度示意图 3.5 库钓支架长度 car rod pod length 库钓支架完全拉开并安装完成后，前小叉至后小叉的总长度。 4 分类 4.1 按使用性能分 分为手竿支架、投竿支架、库钓支架。其中手竿支架又分为炮台型手竿支架和钓箱型手竿支架（见附录A）。 4.2 按竿节材料分 分为铝合金支架、不锈钢支架和复合材料支架等。 5 要求 5.1 外观 5.1.1 产品应清洁，漆膜应均匀一致，表面不应有碰伤、划伤，不应有堆漆、流漆污痕和挂漆现象。 5.1.2 金属件表面应光亮，镀层和氧化层应均匀，不应有划伤、斑点等缺陷。 5.2 支架长度尺寸偏差 5.2.1 金属材料制成的手竿支架、库钓支架长度尺寸偏差见表1： ≤1000 mm：±15 mm >1000～2000 mm：±18 mm >2000～3000 mm：±20 mm >3000 mm：±25 mm 5.2.2 复合材料支架长度尺寸偏差： 当竿节数为1节时，尺寸偏差为±15 mm； 当竿节数为2节及以上时，按公式计算： 尺寸偏差 = ±20 × (n - 1)，其中 n 为竿节数。 5.3 安全要求 5.3.1 可接触部位不应有伤害人体的锐角、缺口和毛刺，拉铆钉头、螺钉头不应外露。 5.3.2 插脚头部尖角应倒圆处理，当倒圆半径小于0.5 mm时应配置保护帽。 5.4 装配性能 5.4.1 竿节之间应伸缩顺畅、定位准确，无卡滞或脱落现象。 5.4.2 调节器应灵活可靠，定位准确，无卡滞现象。 5.5 抗压强度 5.5.1 竿节及插脚竿承受200 N静压力后，抗压变形率不应大于3%，且无卡滞现象。 5.5.2 小叉伸缩竿承受100 N静压力后，抗压变形率不应大于3%，试验后无卡滞现象。 5.6 调节器角度 5.6.1 手竿支架小叉调节器角度α在0°～180°范围内可调，分度值不应大于30°。
