本标准规定了复式高滚筒洗衣机的术语和定义、要求和试验方法。 本标准适用于家庭和类似场合，由非专业人员使用，电力驱动的复式高滚筒洗衣机。 取衣口中心线与地面高度不低于800mm的滚筒式洗衣机和滚筒式洗衣干衣机的洗涤部分也适用于本标准。

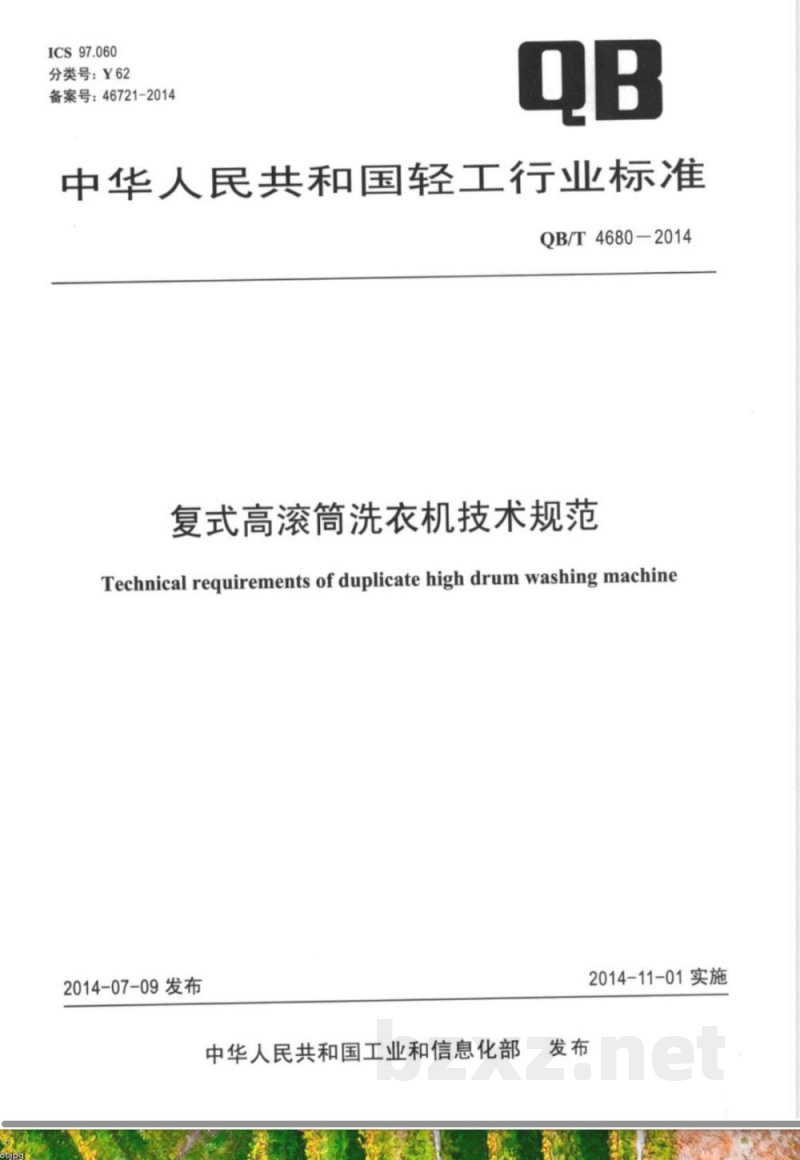

ICS97.060
分类号：Y62
备案号：46721-2014
中华人民共和国轻工行业标准
QB/T4680-2014
复式高滚筒简洗衣机技术规范
Technical requirements of duplicate high drum washing machine2014-07-09发布
中华人民共和国工业和信息化部2014-11-01实施
本标准按照GB/T1.1-2009给出的规则起草。本标准由中国轻工业联合会提出。本标准由全国家用电器标准化技术委员会（SAC/TC46）归口。QB/T4680-2014
本标准参加起草单位：中国家用电器研究院、青岛海尔集团研发中心、博西华电器（江苏）有限公司、合肥荣事达三洋电器股份有限公司、宁波新乐电器有限公司、中国家用电器检测所。本标准主要起草人：鲁建国、王晔、杨宇澄、万学龙、樊曙、许振刚、孙鹏、刘民。1范围

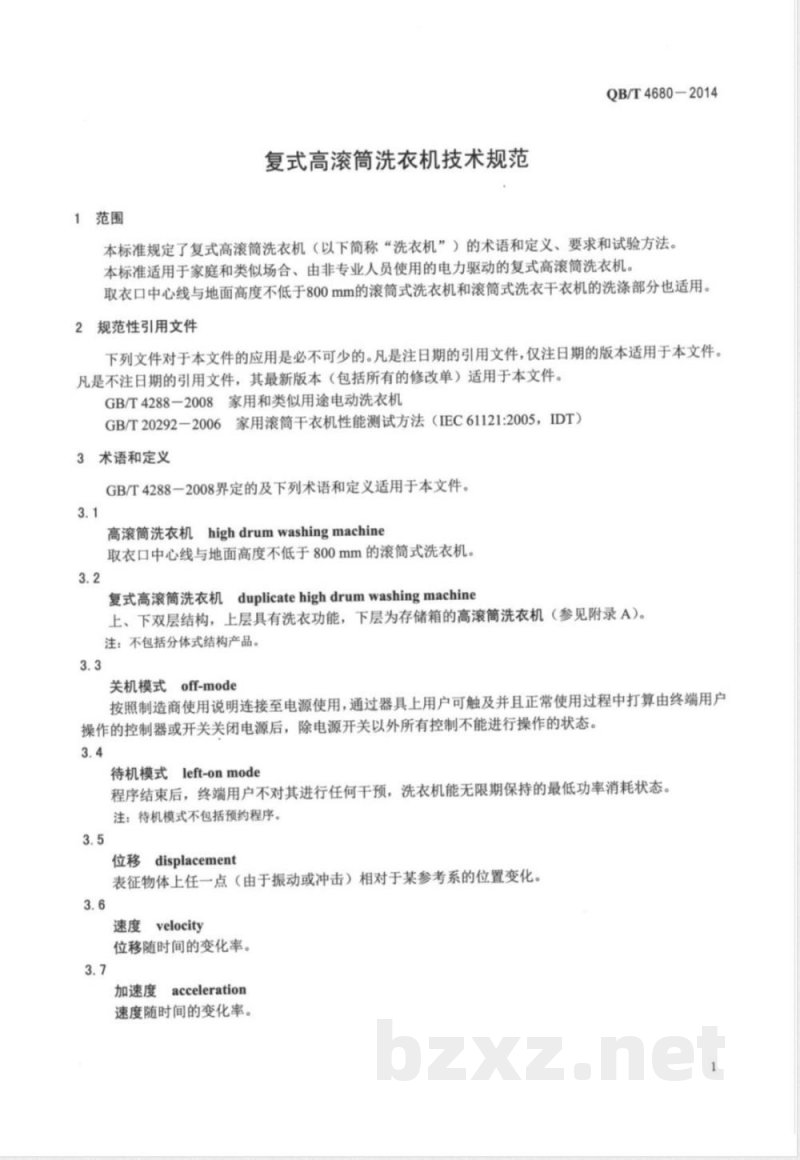

复式高滚筒洗衣机技术规范
QB/T4680-2014
本标准规定了复式高滚筒洗衣机（以下简称“洗衣机”）的术语和定义、要求和试验方法。本标准适用于家庭和类似场合、由非专业人员使用的电力驱动的复式高滚筒洗衣机。取衣口中心线与地面高度不低于800mm的滚筒式洗衣机和滚筒式洗衣干衣机的洗涤部分也适用。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T4288一2008家用和类似用途电动洗衣机5家用滚筒干衣机性能测试方法（IEC61121:2005，IDT）GB/T20292—2006
3术语和定义
GB/T4288一2008界定的及下列术语和定义适用于本文件3.1
highdrumwashingmachine
高滚筒洗衣机
取衣口中心线与地面高度不低于800mm的滚筒式洗衣机。3.2
duplicatehighdrumwashingmachine复式高滚筒洗衣机
上、下双层结构，上层具有洗衣功能，下层为存储箱的高滚筒洗衣机（参见附录A）。注：不包括分体式结构产品。
关机模式off-mode
按照制造商使用说明连接至电源使用，通过器具上用户可触及并且正常使用过程中打算由终端用户操作的控制器或开关关闭电源后，除电源开关以外所有控制不能进行操作的状态。3.4
待机模式left-onmode
程序结束后，终端用户不对其进行任何干预，洗衣机能无限期保持的最低功率消耗状态。注：待机模式不包括预约程序。3.5
位移displacement
表征物体上任一点（由于振动或冲击）相对于某参考系的位置变化。3.6
Evelocity
位移随时间的变化率。
acceleration
加速度
速度随时间的变化率。
QB/T4680-2014
峰值peakvalue
由振动或冲击在给定区间内产生的最大值。注：报动量峰值取该振动量相对其平均值的最大偏移正峰值为最大正偏移，负峰值为最大负偏移。4要求
除下述内容外，GB/T4288
一2008第5章内容均适用。
4.1待机功率
待机功率不应大于10W
4.2关机功率
关机功率应不大于0.5W
4.3存储箱
4.3.1洗衣机铭牌上应标出存储箱有效容积（L）注：没有存储箱的不适用本条，以及43.2、4.3.3。
4.3.2洗衣机存储箱有效容积不应小于20.0L4.3.3存储箱有效容积测量值与明示值偏差的绝对值不应大于5%4.3.4存储箱打开、关闭1500次后，存储箱应能正常工作。4.4振动
洗衣机脱水运行过程中，箱体左、右侧板几何尺寸中心位置（如图B.1所示）的位移峰值应符合表1的规定。
表1箱体左
箱体左、右侧板几何中心位置的位移峰值右侧板儿何中心位置的位移峰值限值/mm
额定洗涤容量≤5.0kg
额定洗涤容量>5.0kg
4.4.2洗衣机脱水运行过程中，箱体上盖边缘4点，以及几何尺寸中心位置（如图B.I所）
示）的加速
度峰值、速度峰值和位移峰值应符合表2的限值，其分等分级指标如表2所示。表2
位移峰值/
加速度峰值
速度峰值/（cm/s）
脱水转速
顶端位置振动指标分等分级
400r/min
脱水转速>1400r/min
脱水转速≤1400r/min
脱水转速>1400/m
5个测点的加速度峰值、速度峰值、位移峰值同时达到同一等级指标时取该等级，否则取其中的最低等级。5
试验方法
除下述内容外，GB/T4288一2008第6章内容均适用。2
5.1功率
5.1.1测量精度
a）置信水平为95%：测量功率不小于0.5W时，不确定度不应大于1%：
功率测量仪器精度不应大于0.01W。b)
5.2试验方法
QB/T4680-2014
不确定度不应大于2%：测量功率小于0.5W时，器具或仪器的选择和准备
台样机上进行，按使用说明书要求安装调试。所有测试项目
应在同一
待机功率
洗衣机在待机模式的输入功率（待机功率）按照下述方法进行测试：a)
不再对洗衣机进行任何操作，
至功率稳定：
洗涤程序结束后，
可直接读取该测量值作为待机模式测量的功率变化小于1%，
如果在超过30min
的时间里，
量不小于h的耗电量，根据能耗测试结果计功率变化大于或等于1%，测量
的输入功率，如果
算待机模式的平均软
如果洗衣机带有电源管理功能，程序结束可自动转入关机模式，则计算整个待机模式时间的平均输入功率按公式（
1）计算：
式中：
标准洗涤程序待机功率，单位为瓦（W)；待机模式耗电量，
单位为千瓦·时kw·h）
待机模式耗电量测试时间，单位为小时（h）。关机功率
洗衣机在关机模式的输入功率（关机功率）按照下述方法进行测试：a）将机器连接至电源，关闭电源开关，至功率稳定：测试过程中应满足以下条件：
没有任何报警指示器开启：
2）门/搁架全部关闭：
3）水源保持规定水压：
4）所有外部通讯均断开，并切断电源。c)
（1）
如果在超过30min的时间里，测量的功率变化小于1%，可直接读取该测量值作为关机模式的输入功率：如果功率变化大于或等于1%，测量不小于60min的耗电量，根据能耗测试结果计算关机模式的平均功率
按公式（2）计算：
式中：
P。—标准洗涤程序关机功率，单位为瓦（W）：E。—关机模式耗电量，单位为千瓦·时（kW·h）一关机模式耗电量测试时间，单位为小时（h）。T2
..........(2)
QB/T4680-2014
5.3存储箱
5.3.1有效容积
用注水称重法测量。先称量储藏箱抽质量W，（kg），然后将抽屉盛满水，再称其质量W2（kg），W2与W，的差值折算成存储箱有效容积（L）。如果抽屉有孔，可将塑料袋放到抽屉内，然后向塑料袋内注水至抽屉边缘。
5.3.2耐久性
存储箱完全打开、关闭为1次循环，以6次/min的频率操作1500次后，洗衣机在额定负载下运行一个完整周期，运行过程中存储箱不应自行打开。5.4振动
振动试验按附录B进行。
附录A
(资料性附录）
复式高滚筒洗衣机示例
图A.1复式高滚筒洗衣机示例
QB/T4680-2014
高位：洗衣机取
衣口中心高度不
低于800mm
复式：上、下双层
QB/T4680-2014
B.1试验条件
附录B
（规范性附录
振动试验
除男作具体规定外，试验应在环境温度为（20±5）℃，相对湿度为60%~70%，无外界气流，
无强烈阳光和其他热辐射作用的室内进行。B.1.2
试验电源为单相交流正弦波，电压和频率波动范围不应超过额定值的±1%被测试洗衣机应在生产
厂说明书规定的使用状态下进行试验。试验前被测样品应至少运行一个完整程序。B.1.5洗衣机放置于水泥地面，
或刚性支撑面上。
B.1.6洗衣机在正常工作状态微置，将4个底脚调整至平衡位置，平衔位置为：用手触碰洗衣机，洗衣机4个底脚均不脱离地面。在洗衣机静止状态下，各测点加速度值为0m/sB.1.7试验负载应符合GB/T：4288-2008附录A.4的规定。试验负载调整质量为十分于燥法质量的1.06倍。十分干燥法详见GB/T20292
其他试验条件与GB/T4288-2008要求一致。B.2试验用仪器仪表
用于型式试验的电工测量仪表，除已具体规定外，其精度不应低于0.5级，出厂试验不应低于B.2.1
1.0级。
测量时间用的仪表，其精度应在0.5%以内。B.2.2
试验用测振台应能同时测量转速稳定条件下7个点的加速度峰值、B.2.3
速度峰值、位移峰值及脱水
转速值。其中，加速度峰值读数精确至0.1m/s：速度峰值读数精确至0.1cm/s：位移峰值读数精确至0.01mm；测振仪器可分辨频率区间为2Hz~200Hz。B.3
振动试更
B.3.1测点位置
如图B.1、图B2所示。
传感器安装方式
箱体为磁铁可吸合材料：传感器直接吸合在图B.1、图B.2中规定位置：箱体为磁铁不可吸合材料：
嵌入法
黏接法：
B.3.3振动测试
箱体测量位置嵌入平头铁质螺钉，螺帽直径不应小于25mm，螺纹直径不应大于使用强力胶黏接，可靠固定
调整程序设置使脱水转速达到最高，在额定负载条件下，测量整个脱水过程中图B.1所示7个位置的加速度峰值、速度峰值、位移峰值，同时测量脱水转速。B.3.4正常工作条件下加速度、速度、位移、转速测试过程与计算B.3.4.1试验负载质量为洗衣机额定洗涤质量按GB/T4288一2008附表A.1规定的负载数量配比。除表中规定数量外，用“餐巾”补足至额定洗6
涤容量。将负载技GB/T4288-2008附录A.8.4的规定加入洗衣机B.3.4.2运行程序选择
QB/T4680-2014
a）洗衣机正常工作状态下洗涤20min后运行单脱水程序（选择最高脱水转速），测试洗衣机振动：洗衣机程序选择不能满足a）条件时，测试过程选择标准洗涤程序，运行完整洗涤周期，测量b)
最后1次脱水状态下的振动量：
c）试验进行3次，取3次测试结果的算术平均值B.3.4.3振动测量过程
京，洗衣机振动测量过程结束。记录此阶段洗衣机每秒排水同时开始洗衣机振动测量，脱水程序结束的加速度峰值、速度峰值、位移峰值，并记录脱水转速。此次测试数据不进行计算。被测测试过程中若洗衣机出现不平衡，需进行调整，，并重新进行试验，
样机连续出现3次不平衡，停止测试并记录。B.3.4.4计算方法
个转速稳定区间的振动平均值。洗衣机在脱水过程中存在多个转速稳定条件下计算每
本秒测量转速相对上一秒测量转速变化不超过土10转速稳定条件为在不小于209的时间内，r/min。计算此区间内的平均转速。转速稳定区间内的振动平均值按公式（B.1）计算：data
式中：
转速稳定区间内的振动平均值
转速稳定区间内每秒的振动量
转速稳定区间的时间，单位为秒（s）。·（B.1)
没有满足条件的转速区间，则取测试全过程中的最大值作为检测结果。要求检测报告测试过程中
与检测记录以秒为单位记录洗衣机脱水阶段全过程运行图，并于图中标注3个数据量：转速稳定区间的时间、此区
在洗不
作为评价
门对应的振动平均值、此区间对应的平均转速。运行过程中，在出现多个不同转速稳定区间情况下，选取振动平均值最大的转速区间机脱水运
指标。在没有转速稳定区间的情况下，取测出的最大值作为评价指标。进行分等分级指标评价的加速度峰值、速度峰值、位移峰值均应同时达到指标要求，时，7个
测点位置电
偏振负载条件下振动测试过程与计算方法B.3.5
使用1kg
个布包共同组成的1kg负载，布包由餐巾对折缝制而成，称量由餐巾和
一个偏振负载。测试
1kg偏
载条件下的洗衣机振动，选择单脱水程序，餐巾放于布包内，模拟
最高脱水转速。此测量值
。对于偏振负载质量不能达到1kg的洗衣机，由制造商提供能反应洗衣机的减振水平，此值仅供参考。该质量应在报告中注明。
偏振负载质量
B.3.6振动寿命试验测试方法
使用B.3.5中规定负载进行测试，寿命试验结束后，其振动等级应符合表2中D级要求。寿命试验选择单脱水程序，最高脱水转速，测试时间不少于500h。8
QB/T4680-2014
说明：
1、2、3、4、5—箱体上边沿测试位置；6、7
一箱体左、右两侧测试位置。
加速度峰值、速度峰值、位移峰值测点位置示意转速测量位置
2脱水转速测点位置示意
洗涤筒
14680-2014
