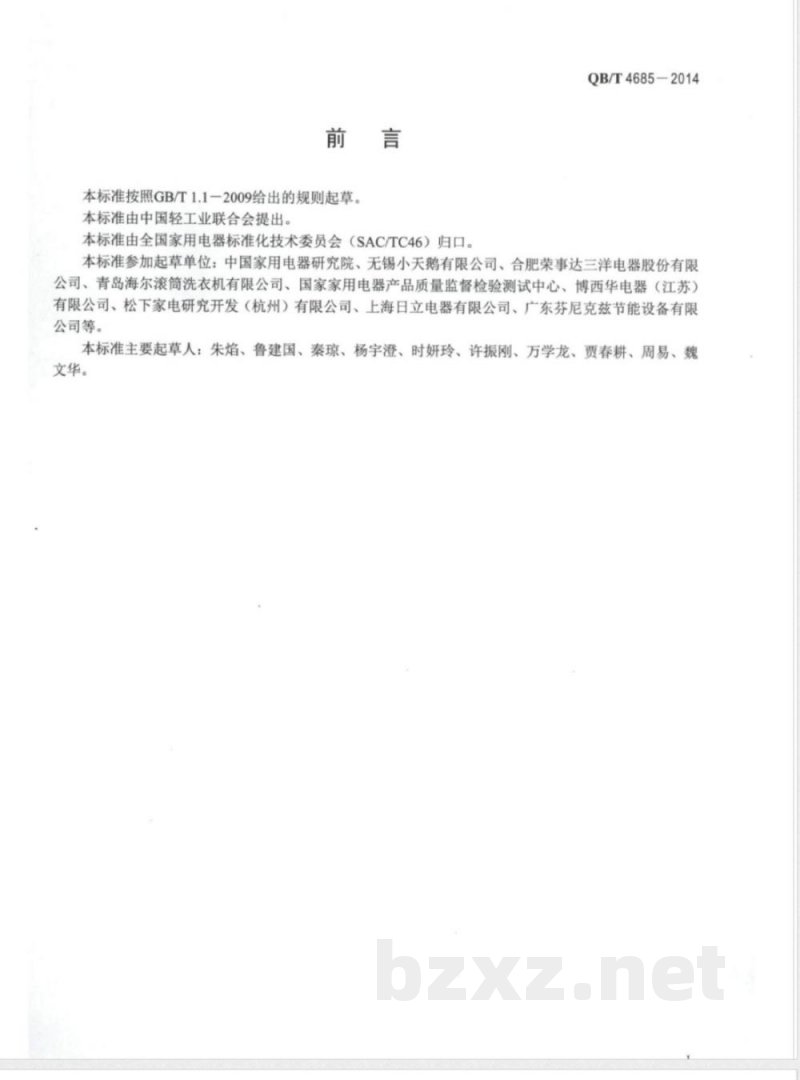

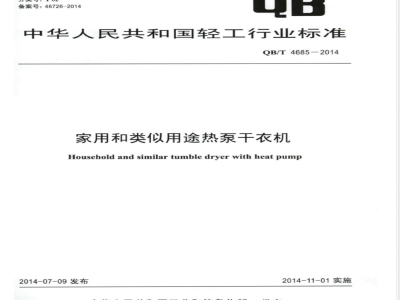

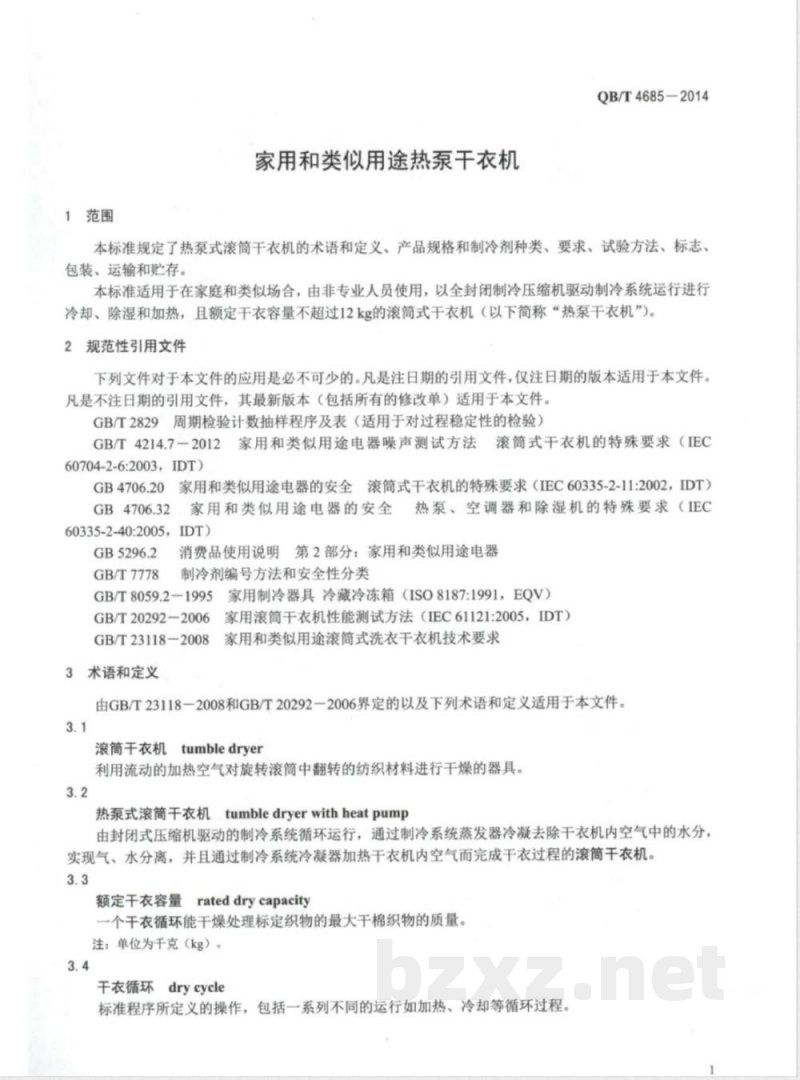

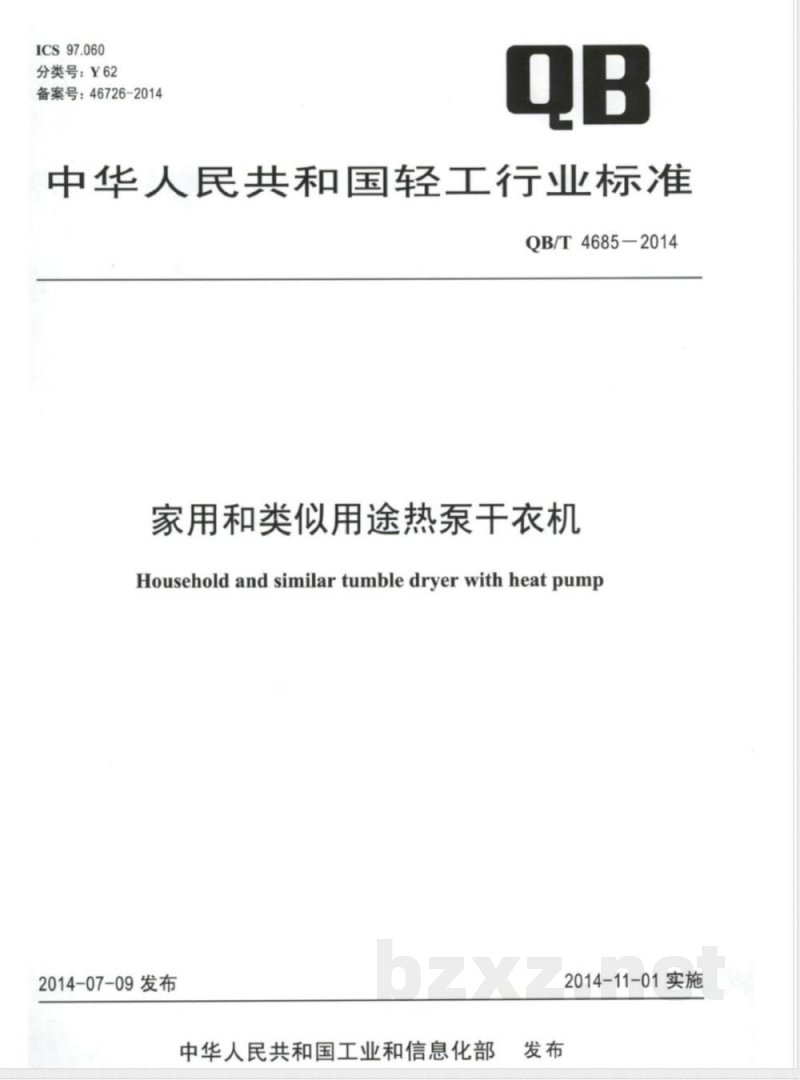

QB/T 4685-2014 家用和类似用途热泵干衣机（Household and similar tumble dryer with heat pump） ICS 97.060 分类号：Y62 备案号：46726-2014 中华人民共和国轻工行业标准 发布：中华人民共和国工业和信息化部 实施日期：2014-11-01 发布日期：2014-07-09 前言 本标准按照GB/T 1.1—2009的规则起草。 本标准由中国轻工业联合会提出，由全国家用电器标准化技术委员会（SAC/TC46）归口。 主要起草单位：中国家用电器研究院、无锡小天鹅有限公司、合肥荣事达三洋电器股份有限公司、青岛海尔滚筒洗衣机有限公司、国家家用电器产品质量监督检验测试中心、博西华电器（江苏）有限公司、松下家电研究开发（杭州）有限公司、上海日立电器有限公司、广东芬尼克兹节能设备有限公司等。 主要起草人：朱焰、鲁建国、秦琼、杨宇澄、时妍玲、许振刚、万学龙、贾春耕、周易、魏文华。 1 范围 本标准规定了热泵式滚筒干衣机的术语和定义、产品规格与制冷剂种类、要求、试验方法、标志、包装、运输和贮存。 本标准适用于家庭及类似场合使用、由非专业人员操作的热泵干衣机，采用全封闭制冷压缩机驱动制冷系统运行，实现冷却、除湿和加热功能，额定干衣容量不超过12kg的滚筒式干衣机（以下简称“热泵干衣机”）。 2 规范性引用文件 本文件引用的标准包括： GB/T 2829 周期检验计数抽样程序 GB/T 4214.7 家用电器噪声测试方法（滚筒式干衣机特殊要求） GB 4706.20 家用电器安全 滚筒式干衣机特殊要求 GB 4706.32 家用电器安全 热泵、空调器和除湿机特殊要求 GB 5296.2 消费品使用说明 GB/T 7778 制冷剂编号方法和安全性分类 GB/T 8059.2 家用制冷器具性能测试方法 GB/T 20292 家用滚筒干衣机性能测试方法 GB/T 23118 家用和类似用途滚筒式洗衣干衣机技术要求 3 术语和定义 3.1 滚筒干衣机 利用加热空气对旋转滚筒内翻转的织物进行干燥处理的器具。 3.2 热泵式滚筒干衣机 采用封闭式压缩机制冷系统，通过蒸发器冷凝空气中的水分，实现气液分离，并通过冷凝器加热空气完成干衣过程的滚筒干衣机。 3.3 额定干衣容量 一个干衣循环可处理的最大干棉织物质量，单位为kg。 3.4 干衣循环 标准程序规定的一系列运行过程，包括加热、冷却等阶段。 3.5 凝结效率 通过蒸发器凝结并收集的水量与负载总除湿水量的比值。 3.6 制冷系统 由压缩机、冷凝器、减压元件、蒸发器及制冷剂管路组成的密闭循环系统。 3.7 冷凝器 将制冷剂热量传递至外部介质并使其液化的热交换器。 3.8 蒸发器 吸收热量并使制冷剂蒸发的热交换器。 4 产品规格与制冷剂种类 4.1 产品规格 热泵干衣机按额定干衣容量进行分类标识。 4.2 制冷剂种类 热泵系统使用的制冷剂包括：R134a、R407C及其他符合要求的制冷剂。 5 要求 5.1 使用条件 环境温度：5℃～35℃ 相对湿度：按标准规定范围执行（原文未完整给出）
