QB/T 4542-2013
基本信息
标准号： QB/T 4542-2013
中文名称：牙刷用聚酰胺丝
标准类别：其他行业标准
英文名称：Polyamide filament for toothbrushes
标准状态：已作废
发布日期：2013-10-17
实施日期：2014-03-01
作废日期：2025-05-01
出版语种：简体中文
下载格式：.pdf .zip
标准分类号
标准ICS号：橡胶和塑料工业>>橡胶和塑料制品>>83.140.99其他橡胶和塑料制品
中标分类号：轻工、文化与生活用品>>日用玻璃、陶瓷、搪瓷、塑料制品>>Y28日用塑料制品
关联标准
替代情况：被QB/T 4542-2024代替
出版信息
出版社：中国轻工业出版社
页数：10页
标准价格：20.0
出版日期：2014-03-01
相关单位信息
起草人：李传和、胡瑞莉、杨兆金等
起草单位：无锡市兴达尼龙有限公司、北京市轻工产品质量监督检验一站、江苏五爱集团有限公司等
归口单位：全国口腔护理用品技术委员会牙刷分技术委员会（SAC/TC 492/SC 2）
提出单位：中国轻工业联合会
发布部门：中华人民共和国工业和信息化部
主管部门：全国口腔护理用品技术委员会牙刷分技术委员会（SAC/TC 492/SC 2）
标准简介
本标准规定了牙刷用聚酰胺丝的产品分类、术语和定义、要求、试验方法、检验规则、标志、包装、运输、贮存。
本标准适用于聚酰胺树脂原生切片（俗称尼龙，简称PA）经熔融挤出工艺制成的实芯圆形牙刷用丝。
标准图片预览
标准内容

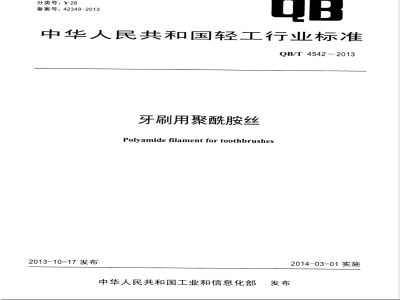

ICS 83.140.99
分类号：Y28
备案号：42349-2013
中华人民共和国轻工行业标准
QB/T4542-2013
牙刷用聚酰胺丝
Polyamide filament for toothbrushes2013-10-17 发布
中华人民共和国工业和信息化部2014-03-01实施

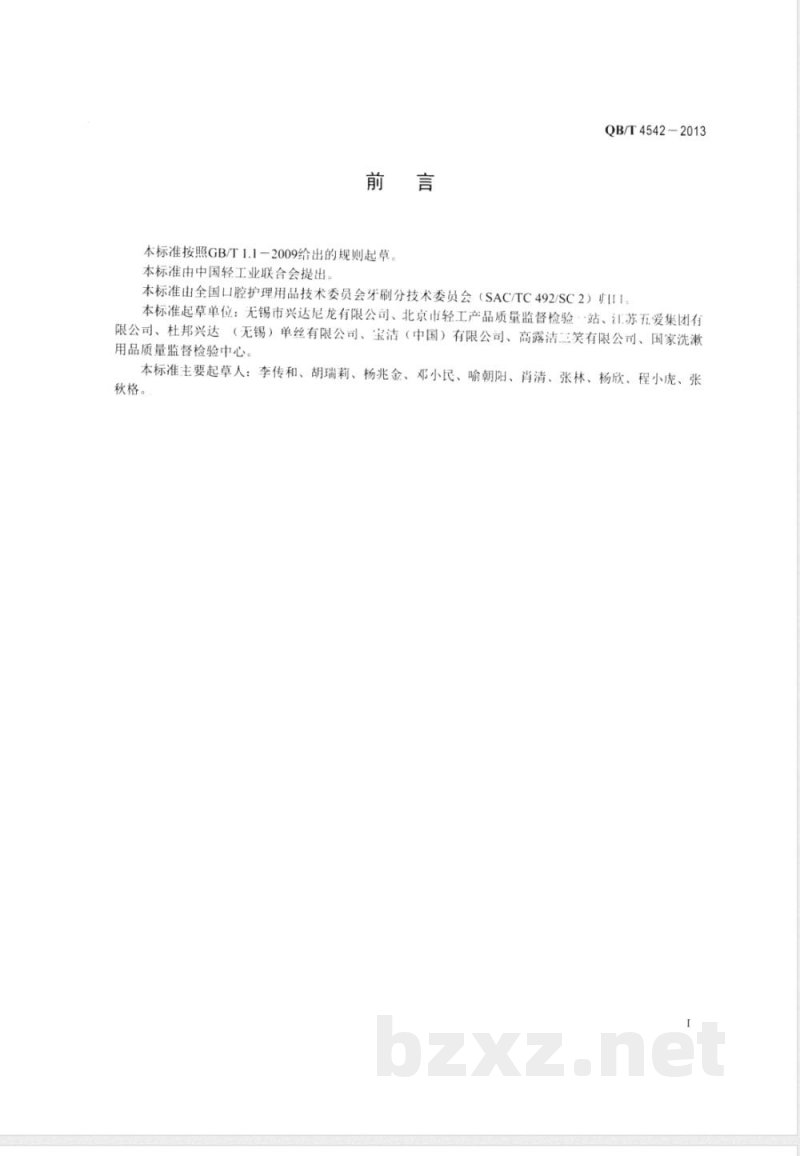

本标准按照GB/T1.1一2009给出的规则起草，本标准由中国轻工业联合会提出。QB/T4542-2013
本标准出全国口腔护理用品技术委员会牙刷分技术委员会（SAC/TC492/SC2）归II1。本标准起草单位：无锡市兴达尼龙有限公司、北京市轻工产品质量监督检验·站、江苏五爱集团有限公司、杜邦兴达（无锡）单丝有限公司、宝洁（中国）有限公司、高露洁三笑有限公司、国家洗漱用品质量监督检验中心。
本标准主要起草人：李传和、胡瑞莉、杨兆金、邓小民、喻朝阳、肖清、张林、杨欣、程小虎、张秋格。

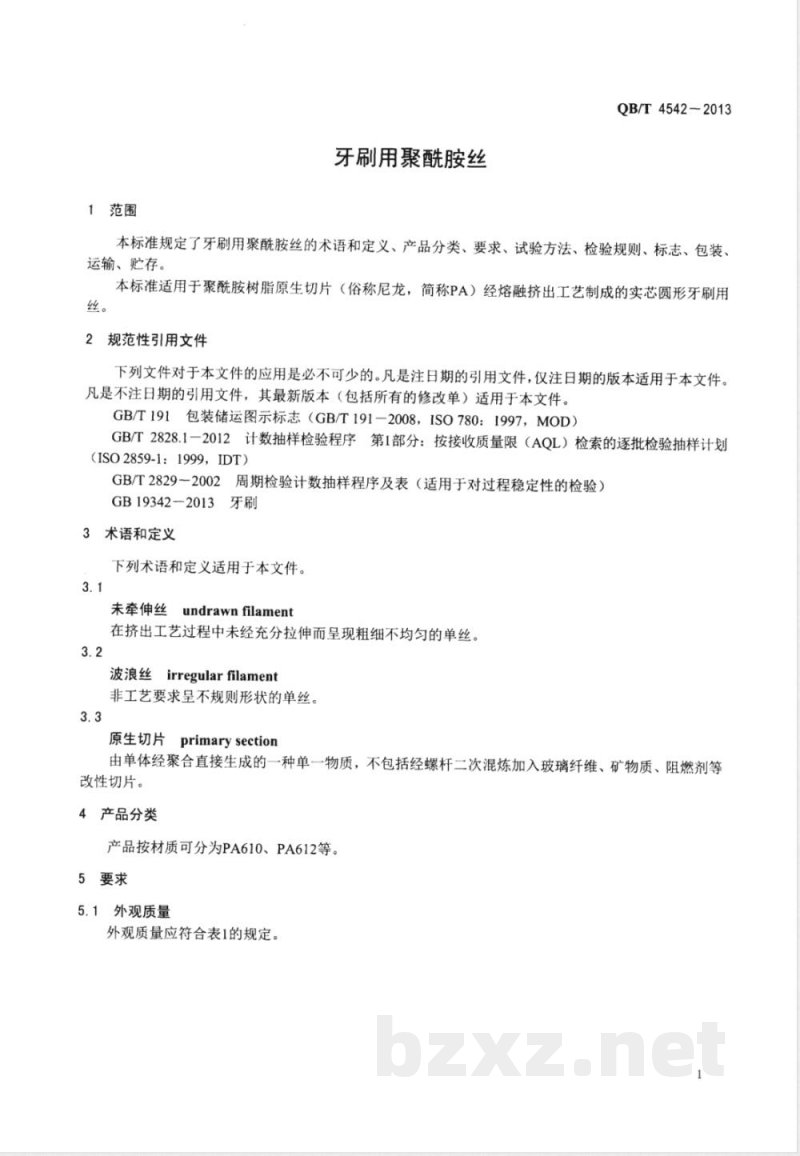

1范围
牙刷用聚酰胺丝
QB/T4542-2013
本标准规定了牙刷用聚酰胺丝的术语和定义、产品分类、要求、试验方法、检验规则、标志、包装、运输、贮存。
本标准适用于聚酰胺树脂原生切片（俗称尼龙，简称PA）经熔融挤出工艺制成的实芯圆形牙刷用2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志（GB/T191-2008，ISO780：1997，MOD）GB/T2828.1一2012计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划(ISO2859-1：1999，IDT)
GB/T2829一2002周期检验计数抽样程序及表（适用于对过程稳定性的检验）GB19342-2013牙刷
3术语和定义
下列术语和定义适用于本文件。3.1
未牵伸丝undrawnfilament
在挤出工艺过程中未经充分拉伸而呈现粗细不均匀的单丝。3.2
波浪丝
丝irregularfilament
非工艺要求呈不规则形状的单丝。3.3
原生切片
primarysection
由单体经聚合直接生成的一种单一物质，不包括经螺杆二次混炼加入玻璃纤维、矿物质、阻燃剂等改性切片。
4产品分类
产品按材质可分为PA610、PA612等。5要求
5.1外观质量
外观质量应符合表1的规定。

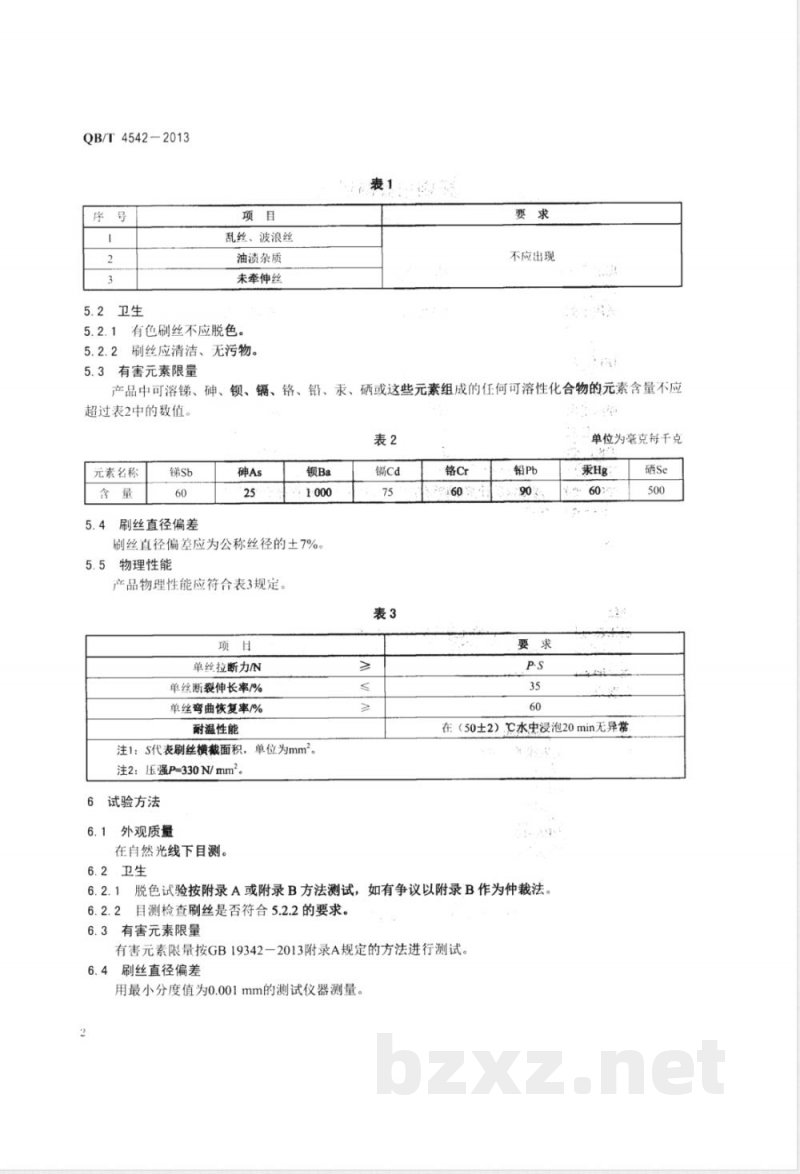

QB/T4542-2013
5.2卫生
乱丝、波浪丝
油渍杂质
未牵伸丝
5.2.1有色刷丝不应脱色。
5.2.2刷丝应清洁、无污物。
不应出现
5.3有害元素限量
产品中可溶锑、砷、钡、镉、铬、铅、汞、硒或这些元素组成的任何可溶性化合物的元素含量不应超过表2中的数值。
元素名称
刷丝直径偏差
刷丝直径偏差应为公称丝径的土7%。5.5
物理性能
产品物理性能应符合表3规定。
单丝拉断力/N
单丝断裂伸长率/%
单丝弯曲恢复率/%
耐温性能
注1：S代表刷丝横截面积，单位为mm2。注2：压强P=330N/mm2。
试验方法
6.1外观质量
在自然光线下目测。
6.2卫生
单位为毫克每千克
在（50±2）C水中浸泡20min无异常6.2.1脱色试验按附录A或附录B方法测试，如有争议以附录B作为仲裁法6.2.2目测检查刷丝是否符合5.2.2的要求。6.3有害元素限量
有害元素限量按GB19342一2013附录A规定的方法进行测试。6.4
刷丝直径偏差
用最小分度值为0.001mm的测试仪器测量。2

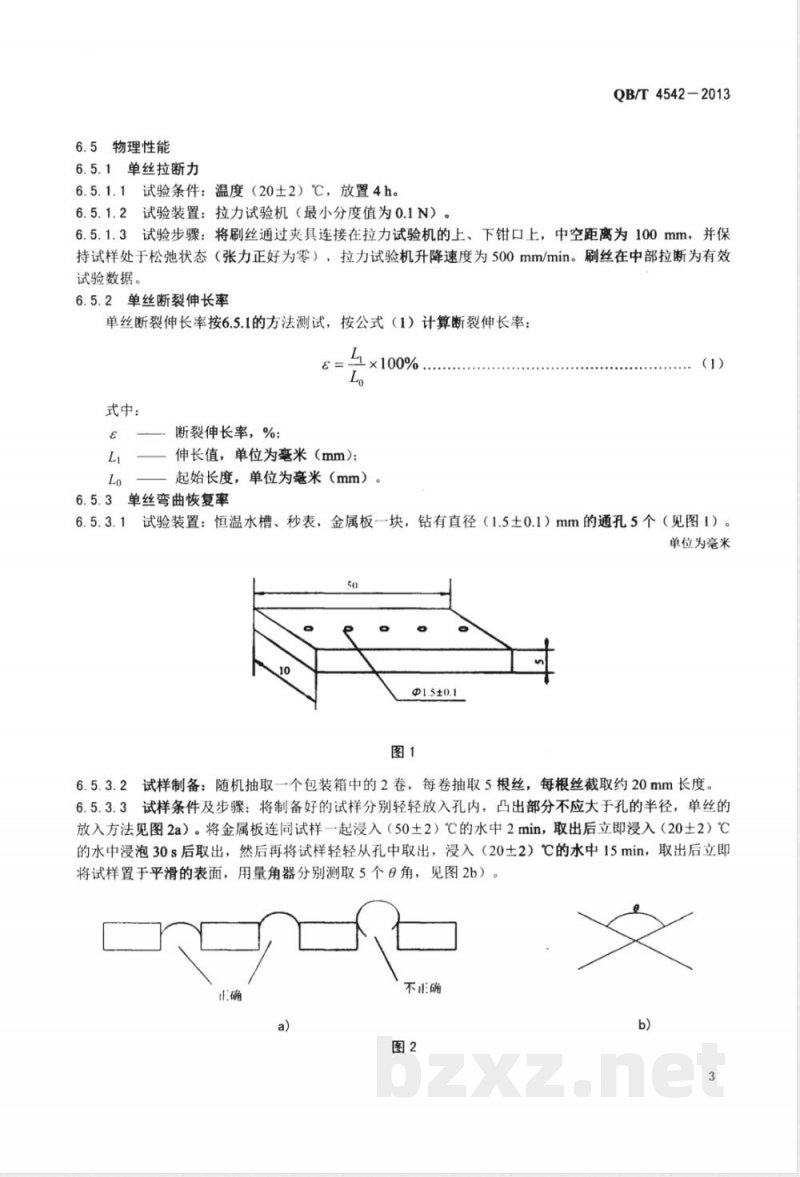

6.5物理性能
6.5.1单丝拉断力
6.5.1.1试验条件：温度（20土2）℃，放置4h。6.5.1.2试验装置：拉力试验机（最小分度值为0.1N）QB/T4542-2013
6.5.1.3试验步骤：将刷丝通过夹具连接在拉力试验机的上、下钳口上，中空距离为100mm，并保持试样处于松弛状态（张力正好为零），拉力试验机升降速度为500mm/min。刷丝在中部拉断为有效试验数据。
6.5.2单丝断裂伸长率
单丝断裂伸长率按6.5.1的方法测试，按公式（1）计算断裂伸长率：×100%
式中：
断裂伸长率，%；
伸长值，单位为毫米（mm)；
起始长度，单位为毫米（mm）。6.5.3单丝弯曲恢复率
试验装置：恒温水槽、秒表，金属板一块，钻有直径（1.5土0.1）mm的通孔5个（见图1）。6.5.3.1
单位为毫米
@1.5±0.1
6.5.3.2试样制备：随机抽取一个包装箱中的2卷，每卷抽取5根丝，每根丝截取约20mm长度。6.5.3.3试样条件及步骤：将制备好的试样分别轻轻放入孔内，凸出部分不应大于孔的半径，单丝的放入方法见图2a）。将金属板连同试样一起浸入（50土2）℃的水中2min，取出后立即浸入（20土2）℃的水中浸泡30s后取出，然后再将试样轻轻从孔中取出，浸入（20土2）℃的水中15min，取出后立即将试样置于平滑的表面，用量角器分别测取5个日角，见图2b）tf:确
不正确
QB/T4542-2013
6.5.3.4将所测得10个θ角（以度为单位），按公式（2）进行计算：?
式中：
单丝弯曲恢复率，%。
6.5.4耐温性能
6.5.4.1试验装置：恒温水槽。免费标准bzxz.net
6.5.4.2试样制备：同6.5.3.2。×100%
6.5.4.3试验步骤：将试样浸入（50土2）℃的水中恒温20min，取出后目测。7检验规则
7.1检验分类
检验分为出厂检验和型式检验。7.2出厂检验
7.2.1凡提出交货的产品，均应进行出厂检验。产品应经生产厂质量检验部门按本标准检验合格后方可出厂，并应附有检验合格标识。7.2.2出厂检验按GB/T2828.1一2012规定进行，采用特殊检查水平S-3的正常检查一次抽样方案，其检验项目、要求、试验方法、接收质量限（AQL）值见表4。表4
7.3型式检验
检验项目
外观质量
卫生要求
刷丝直径偏差
有下列情况之一应进行型式检验：7.3.1
a）新产品或老产品转厂生产的试制定型鉴定；试验方法
b）正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时；c）正常生产时，对批量产品进行抽样检查，每12个月至少1次；d）产品停产6个月以上，恢复生产时；e）出厂检验结果与上次型式检验有较大差异时；f）国家质量监督检验机构提出进行型式检验要求时。AQL值
7.3.2型式检验按GB/T2829一2002规定进行，采用判别水平I的-次抽样方案。从出厂检验合格的产品中随机抽取一个包装箱中的2卷，每卷抽取5根丝，做表5中项目，其余样品做其他检验项目。检验项目、要求、试验方法、不合格分类、不合格质量水平（RQL值）、样本数、判定数组见表5。表5
检验项目
外观质量
物理性能
试验方法
不合格分类
RQL值
样本数
判定数组
QB/T4542—2013
7.3.3刷丝直径偏差采用判别水平I的二次抽样方案。从出厂检验合格的产品中随机抽取一个包装箱中的2卷，每卷抽取5根丝，检验项目、要求、试验方法、不合格分类、不合格质量水平（RQL值）、样本数、判定数组见表6。
检验项目
刷丝直径偏差
试验方法
不合格分类
卫生应符合5.2的要求，否则判定为不合格。有害元素限量应符合5.3的要求，否则判定为不合格。只要有一项不合格，则判定型式检验不合格。7.3.6
8标志、包装、运输、贮存
8.1标志
8.1.1产品包装上应有以下中文内容：a）产品名称；
b）规格：公称丝径、颜色；
c）产品质量检验合格标识；
d）生产日期或批号或代码。
8.1.2产品包装箱应有以下中文内容：a）产品名称：
b）生产厂厂名、厂址；
c）规格：公称丝径、长度、颜色：d）数量：
e）执行标准编号：
f）材质；
g）生产日期或批号或代码。
8.2包装
RQL值
样本数
产品包装箱应牢固，无破损，包装箱上的储运标志应符合GB/T191的规定。8.3运输
产品搬运时应轻取、轻放，防止雨淋和重压，避免包装损坏。8.4购存
产品应贮存在干燥、通风的仓库内。远离热源，防止潮湿和日晒。判定数组
QB/T4542-2013
附录A
（规范性附录）
脱色测试1
A.1原理
单丝分别浸润于醋酸、酒精、花生油中，恒温一定时间后，定性观察有无颜色迁移。A.2试剂
A.2.1去离子水。
A.2.2醋酸：分析纯。
A.2.33%醋酸水溶液：称取30g醋酸，用去离子水移入1L容量瓶中至刻度线，摇匀。A.2.4乙醇：分析纯（不含干扰杂质）。510%乙醇水溶液：用量筒量取100mL乙醇于1L容量瓶中，加去离子水至刻度线，摇匀。A.2.5
花生油。
材料及设备
滤纸。
铝箔。
50℃水浴。
纸夹或回形针。
250mL广瓶。
1L容量瓶
天平，最小分度值为0.0001g。
量简。
A.4操作步骤
称取质量约1g的单丝放在一张滤纸上，使单丝全部包在滤纸里，将滤纸包裹放在一片铝箔上，A.4.1
铝箔需足够大，以便完全包裹样品。用纸夹或回形针夹住铝箔，以防松开。广口瓶中倒入A.2.3试剂约20mL，将铝箔包裹放入广口瓶中，盖好盖子。「瓶里可以同时放入多个样品，样品需悬浮在溶剂里，将口瓶放入50℃水浴中保持5h。取出「瓶，移出铝箔，依次打开铝箔、滤纸，将滤纸自然风干，目测滤纸有无颜色迁移。
A.4.2改用A.2.5试剂重复操作步骤。3改用A.2.6试剂重复操作步骤。A.4.3
A.5测试结果
记录滤纸上有无颜色迁移。
B.1原理
附录B
（规范性附录）
脱色测试2
QB/T4542-2013
单丝分别浸于醋酸、酒精中，恒温一·定时间后，用紫外可见光分光光度计在可见光谱350nm至750nm波长范围内定量分析迁移出的颜料或染料：溶剂中任何污渍或沉淀物都会对测量有干扰。B.2试剂
B.2.1去离子水。
B.2.2醋酸：分析纯。
B.2.33%醋酸水溶液：称取30g醋酸，用去离子水移入1L容量瓶中至刻度线，摇匀。B.2.4乙醇：分析纯（不含干扰杂质）。B.2.5
10%乙醇水溶液：用量筒量取100mL乙醇于1L容量瓶中，加去离子水至刻度线，摇匀。B.3材料及设备
紫外可见光分光光度计。
B.3.21cm比色皿。
B.3.3天平，最小分度值为0.0001g：B.3.425mL具塞试管。
B.3.51L容量瓶。
B.3.6量筒。
B.4操作步骤
称取质量为2g单丝，放入B.3.4试管中，加入3%醋酸溶液20mL作为浸泡液，并放入（40土B.4.1
1）℃水浴中1h后，从水浴中取出，轻轻倒出残液于十净的试管中（注意勿将单丝倒出），加盖。静止残液至室温（至少1h），确保残液中固体沉淀。B.4.2以10%乙醇溶液20mL作为浸泡液，重复述操作步骤B.5分光光度计
B.5.1扫描波长：750nm~350nm，步长：0.05nm。B.5.2输出值：“ABS”。
B.5.3光束：复色光。
B.6样品分析
B.6.1空白样扫描：放置含有空白样的1cm比色血于样品测试区，测试扫描。B.6.2移去空白样，用B.4.1或B.4.2配制的浸泡液清洗比色皿，然后倒入样品，将比色Ⅲ放入样品测试区，测试扫描。
QB/T45422013
测试结果
两次空白样扫描结果，基线偏差不应超过土0.01，若样品扫描吸收峰值从750nm至350nm范围内，峰值超过0.02，则表明有颜色迁移。o
QB/T4542-2013
中华人民共和国
轻工行业标准
牙刷用聚酰胺丝
QB/T4542-2013
中国轻工业出版社出版发行
地址：北京东长安街6号
邮政编码：100740
发行电话：(010)65241695
网址：http://www.chlip.com.cnEmail: club@chilip.com.cn
轻1：业标准化编辑出版委员会编辑地址：北京西城区下斜街29号
邮政编码：100053
电话：（010)68049923/24/25
版权所有侵权必究
书号：155019·4135
印数：1200册
定价：20.00元
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
分类号：Y28
备案号：42349-2013
中华人民共和国轻工行业标准
QB/T4542-2013
牙刷用聚酰胺丝
Polyamide filament for toothbrushes2013-10-17 发布
中华人民共和国工业和信息化部2014-03-01实施
本标准按照GB/T1.1一2009给出的规则起草，本标准由中国轻工业联合会提出。QB/T4542-2013
本标准出全国口腔护理用品技术委员会牙刷分技术委员会（SAC/TC492/SC2）归II1。本标准起草单位：无锡市兴达尼龙有限公司、北京市轻工产品质量监督检验·站、江苏五爱集团有限公司、杜邦兴达（无锡）单丝有限公司、宝洁（中国）有限公司、高露洁三笑有限公司、国家洗漱用品质量监督检验中心。
本标准主要起草人：李传和、胡瑞莉、杨兆金、邓小民、喻朝阳、肖清、张林、杨欣、程小虎、张秋格。
1范围
牙刷用聚酰胺丝
QB/T4542-2013
本标准规定了牙刷用聚酰胺丝的术语和定义、产品分类、要求、试验方法、检验规则、标志、包装、运输、贮存。
本标准适用于聚酰胺树脂原生切片（俗称尼龙，简称PA）经熔融挤出工艺制成的实芯圆形牙刷用2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志（GB/T191-2008，ISO780：1997，MOD）GB/T2828.1一2012计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划(ISO2859-1：1999，IDT)
GB/T2829一2002周期检验计数抽样程序及表（适用于对过程稳定性的检验）GB19342-2013牙刷
3术语和定义
下列术语和定义适用于本文件。3.1
未牵伸丝undrawnfilament
在挤出工艺过程中未经充分拉伸而呈现粗细不均匀的单丝。3.2
波浪丝
丝irregularfilament
非工艺要求呈不规则形状的单丝。3.3
原生切片
primarysection
由单体经聚合直接生成的一种单一物质，不包括经螺杆二次混炼加入玻璃纤维、矿物质、阻燃剂等改性切片。
4产品分类
产品按材质可分为PA610、PA612等。5要求
5.1外观质量
外观质量应符合表1的规定。
QB/T4542-2013
5.2卫生
乱丝、波浪丝
油渍杂质
未牵伸丝
5.2.1有色刷丝不应脱色。
5.2.2刷丝应清洁、无污物。
不应出现
5.3有害元素限量
产品中可溶锑、砷、钡、镉、铬、铅、汞、硒或这些元素组成的任何可溶性化合物的元素含量不应超过表2中的数值。
元素名称
刷丝直径偏差
刷丝直径偏差应为公称丝径的土7%。5.5
物理性能
产品物理性能应符合表3规定。
单丝拉断力/N
单丝断裂伸长率/%
单丝弯曲恢复率/%
耐温性能
注1：S代表刷丝横截面积，单位为mm2。注2：压强P=330N/mm2。
试验方法
6.1外观质量
在自然光线下目测。
6.2卫生
单位为毫克每千克
在（50±2）C水中浸泡20min无异常6.2.1脱色试验按附录A或附录B方法测试，如有争议以附录B作为仲裁法6.2.2目测检查刷丝是否符合5.2.2的要求。6.3有害元素限量
有害元素限量按GB19342一2013附录A规定的方法进行测试。6.4
刷丝直径偏差
用最小分度值为0.001mm的测试仪器测量。2
6.5物理性能
6.5.1单丝拉断力
6.5.1.1试验条件：温度（20土2）℃，放置4h。6.5.1.2试验装置：拉力试验机（最小分度值为0.1N）QB/T4542-2013
6.5.1.3试验步骤：将刷丝通过夹具连接在拉力试验机的上、下钳口上，中空距离为100mm，并保持试样处于松弛状态（张力正好为零），拉力试验机升降速度为500mm/min。刷丝在中部拉断为有效试验数据。
6.5.2单丝断裂伸长率
单丝断裂伸长率按6.5.1的方法测试，按公式（1）计算断裂伸长率：×100%
式中：
断裂伸长率，%；
伸长值，单位为毫米（mm)；
起始长度，单位为毫米（mm）。6.5.3单丝弯曲恢复率
试验装置：恒温水槽、秒表，金属板一块，钻有直径（1.5土0.1）mm的通孔5个（见图1）。6.5.3.1
单位为毫米
@1.5±0.1
6.5.3.2试样制备：随机抽取一个包装箱中的2卷，每卷抽取5根丝，每根丝截取约20mm长度。6.5.3.3试样条件及步骤：将制备好的试样分别轻轻放入孔内，凸出部分不应大于孔的半径，单丝的放入方法见图2a）。将金属板连同试样一起浸入（50土2）℃的水中2min，取出后立即浸入（20土2）℃的水中浸泡30s后取出，然后再将试样轻轻从孔中取出，浸入（20土2）℃的水中15min，取出后立即将试样置于平滑的表面，用量角器分别测取5个日角，见图2b）tf:确
不正确
QB/T4542-2013
6.5.3.4将所测得10个θ角（以度为单位），按公式（2）进行计算：?
式中：
单丝弯曲恢复率，%。
6.5.4耐温性能
6.5.4.1试验装置：恒温水槽。免费标准bzxz.net
6.5.4.2试样制备：同6.5.3.2。×100%
6.5.4.3试验步骤：将试样浸入（50土2）℃的水中恒温20min，取出后目测。7检验规则
7.1检验分类
检验分为出厂检验和型式检验。7.2出厂检验
7.2.1凡提出交货的产品，均应进行出厂检验。产品应经生产厂质量检验部门按本标准检验合格后方可出厂，并应附有检验合格标识。7.2.2出厂检验按GB/T2828.1一2012规定进行，采用特殊检查水平S-3的正常检查一次抽样方案，其检验项目、要求、试验方法、接收质量限（AQL）值见表4。表4
7.3型式检验
检验项目
外观质量
卫生要求
刷丝直径偏差
有下列情况之一应进行型式检验：7.3.1
a）新产品或老产品转厂生产的试制定型鉴定；试验方法
b）正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时；c）正常生产时，对批量产品进行抽样检查，每12个月至少1次；d）产品停产6个月以上，恢复生产时；e）出厂检验结果与上次型式检验有较大差异时；f）国家质量监督检验机构提出进行型式检验要求时。AQL值
7.3.2型式检验按GB/T2829一2002规定进行，采用判别水平I的-次抽样方案。从出厂检验合格的产品中随机抽取一个包装箱中的2卷，每卷抽取5根丝，做表5中项目，其余样品做其他检验项目。检验项目、要求、试验方法、不合格分类、不合格质量水平（RQL值）、样本数、判定数组见表5。表5
检验项目
外观质量
物理性能
试验方法
不合格分类
RQL值
样本数
判定数组
QB/T4542—2013
7.3.3刷丝直径偏差采用判别水平I的二次抽样方案。从出厂检验合格的产品中随机抽取一个包装箱中的2卷，每卷抽取5根丝，检验项目、要求、试验方法、不合格分类、不合格质量水平（RQL值）、样本数、判定数组见表6。
检验项目
刷丝直径偏差
试验方法
不合格分类
卫生应符合5.2的要求，否则判定为不合格。有害元素限量应符合5.3的要求，否则判定为不合格。只要有一项不合格，则判定型式检验不合格。7.3.6
8标志、包装、运输、贮存
8.1标志
8.1.1产品包装上应有以下中文内容：a）产品名称；
b）规格：公称丝径、颜色；
c）产品质量检验合格标识；
d）生产日期或批号或代码。
8.1.2产品包装箱应有以下中文内容：a）产品名称：
b）生产厂厂名、厂址；
c）规格：公称丝径、长度、颜色：d）数量：
e）执行标准编号：
f）材质；
g）生产日期或批号或代码。
8.2包装
RQL值
样本数
产品包装箱应牢固，无破损，包装箱上的储运标志应符合GB/T191的规定。8.3运输
产品搬运时应轻取、轻放，防止雨淋和重压，避免包装损坏。8.4购存
产品应贮存在干燥、通风的仓库内。远离热源，防止潮湿和日晒。判定数组
QB/T4542-2013
附录A
（规范性附录）
脱色测试1
A.1原理
单丝分别浸润于醋酸、酒精、花生油中，恒温一定时间后，定性观察有无颜色迁移。A.2试剂
A.2.1去离子水。
A.2.2醋酸：分析纯。
A.2.33%醋酸水溶液：称取30g醋酸，用去离子水移入1L容量瓶中至刻度线，摇匀。A.2.4乙醇：分析纯（不含干扰杂质）。510%乙醇水溶液：用量筒量取100mL乙醇于1L容量瓶中，加去离子水至刻度线，摇匀。A.2.5
花生油。
材料及设备
滤纸。
铝箔。
50℃水浴。
纸夹或回形针。
250mL广瓶。
1L容量瓶
天平，最小分度值为0.0001g。
量简。
A.4操作步骤
称取质量约1g的单丝放在一张滤纸上，使单丝全部包在滤纸里，将滤纸包裹放在一片铝箔上，A.4.1
铝箔需足够大，以便完全包裹样品。用纸夹或回形针夹住铝箔，以防松开。广口瓶中倒入A.2.3试剂约20mL，将铝箔包裹放入广口瓶中，盖好盖子。「瓶里可以同时放入多个样品，样品需悬浮在溶剂里，将口瓶放入50℃水浴中保持5h。取出「瓶，移出铝箔，依次打开铝箔、滤纸，将滤纸自然风干，目测滤纸有无颜色迁移。
A.4.2改用A.2.5试剂重复操作步骤。3改用A.2.6试剂重复操作步骤。A.4.3
A.5测试结果
记录滤纸上有无颜色迁移。
B.1原理
附录B
（规范性附录）
脱色测试2
QB/T4542-2013
单丝分别浸于醋酸、酒精中，恒温一·定时间后，用紫外可见光分光光度计在可见光谱350nm至750nm波长范围内定量分析迁移出的颜料或染料：溶剂中任何污渍或沉淀物都会对测量有干扰。B.2试剂
B.2.1去离子水。
B.2.2醋酸：分析纯。
B.2.33%醋酸水溶液：称取30g醋酸，用去离子水移入1L容量瓶中至刻度线，摇匀。B.2.4乙醇：分析纯（不含干扰杂质）。B.2.5
10%乙醇水溶液：用量筒量取100mL乙醇于1L容量瓶中，加去离子水至刻度线，摇匀。B.3材料及设备
紫外可见光分光光度计。
B.3.21cm比色皿。
B.3.3天平，最小分度值为0.0001g：B.3.425mL具塞试管。
B.3.51L容量瓶。
B.3.6量筒。
B.4操作步骤
称取质量为2g单丝，放入B.3.4试管中，加入3%醋酸溶液20mL作为浸泡液，并放入（40土B.4.1
1）℃水浴中1h后，从水浴中取出，轻轻倒出残液于十净的试管中（注意勿将单丝倒出），加盖。静止残液至室温（至少1h），确保残液中固体沉淀。B.4.2以10%乙醇溶液20mL作为浸泡液，重复述操作步骤B.5分光光度计
B.5.1扫描波长：750nm~350nm，步长：0.05nm。B.5.2输出值：“ABS”。
B.5.3光束：复色光。
B.6样品分析
B.6.1空白样扫描：放置含有空白样的1cm比色血于样品测试区，测试扫描。B.6.2移去空白样，用B.4.1或B.4.2配制的浸泡液清洗比色皿，然后倒入样品，将比色Ⅲ放入样品测试区，测试扫描。
QB/T45422013
测试结果
两次空白样扫描结果，基线偏差不应超过土0.01，若样品扫描吸收峰值从750nm至350nm范围内，峰值超过0.02，则表明有颜色迁移。o
QB/T4542-2013
中华人民共和国
轻工行业标准
牙刷用聚酰胺丝
QB/T4542-2013
中国轻工业出版社出版发行
地址：北京东长安街6号
邮政编码：100740
发行电话：(010)65241695
网址：http://www.chlip.com.cnEmail: club@chilip.com.cn
轻1：业标准化编辑出版委员会编辑地址：北京西城区下斜街29号
邮政编码：100053
电话：（010)68049923/24/25
版权所有侵权必究
书号：155019·4135
印数：1200册
定价：20.00元
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
