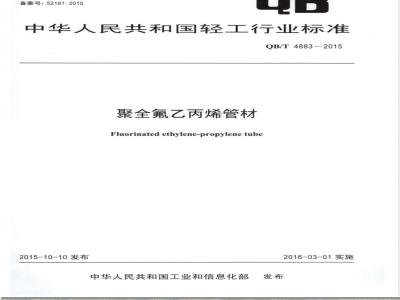

ICS 83.140.99 分类号：Y28 备案号：52181-2015 QB 中华人民共和国轻工行业标准 QB/T 4883-2015 聚全氟乙丙烯管材 Fluorinated ethylene-propylene tube 2015-10-10 发布 中华人民共和国工业和信息化部 2016-03-01 实施 发布 前言 本标准按照GB/T 1.1-2009给出的规则起草。 本标准由中国轻工业联合会提出。 本标准由全国塑料制品标准化技术委员会（SAC/TC48）归口。 本标准主要起草单位：上海市塑料研究所、北京市塑料研究所、上海伊川水塑料制品有限公司、天津市天塑科技集团有限公司。 本标准主要起草人：郑立新、庄、王国俊、谢学民、钟勤、刘秋晨。 本标准为首次发布。 1 范围 本标准规定了聚全氟乙丙烯管材（以下简称“FEP管材”）的型号、要求、试验方法、检验规则及标志、包装、运输和贮存。 本标准适用于以聚全氟乙丙烯树脂为主要原料，经挤出成型方法制成的FEP管材。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。 凡是注日期的引用文件，仅所注日期的版本适用；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB/T 1033.1-2008 塑料非泡沫塑料密度的测定 GB/T 1040.1-2006 塑料拉伸性能的测定第1部分 GB/T 1408.1-2006 绝缘材料电气强度试验方法 GB/T 2828.1-2012 计数抽样检验程序 GB/T 2918-1998 塑料试样状态调节和试验标准环境 GB/T 8806-2008 塑料管道系统尺寸测定 3 型号 FEP管材型号表示为：FEP-G-d×S。 其中： G——管材； d——公称内径，单位为毫米（mm）； S——壁厚，单位为毫米（mm）。 示例：公称内径10mm、壁厚1mm的FEP管材表示为FEP-G-10×1。 4 要求 4.1 外观 FEP管材应色泽均匀，表面光滑，不应有气泡、穿孔、破裂，不应有影响使用的微小杂质和晶点。 4.2 尺寸 4.2.1 内径偏差 内径不大于20mm的管材，其内径偏差按公称内径分级规定，范围为±0.05mm～±0.10mm。 内径大于20mm的管材，其内径偏差按不同规格分级，范围为±0.1mm～±0.25mm。 4.2.2 壁厚偏差 FEP管材壁厚偏差按不同壁厚范围分级控制，偏差范围约为±0.04mm～±0.25mm。 4.3 物理力学性能 FEP管材物理力学性能应符合以下要求： 密度：2.12～2.19 g/cm³ 拉伸强度（纵向、径向）：≥12.0 MPa 断裂标称应变：≥250% 击穿电压：≥9.0 kV（不同壁厚条件分级） 耐热性：符合标准要求 尺寸变化率：按规定范围控制 低温挠曲性：符合规定要求 5 试验方法 5.1 试验环境与试样状态调节 试样应按GB/T 2918-1998规定进行状态调节，在标准环境条件下进行试验。 5.2 外观检查 目测检查管材表面质量，应无明显缺陷。 5.3 尺寸测量 按GB/T 8806-2008规定方法测定内径及壁厚。 5.4 密度测定 按GB/T 1033.1-2008进行。 5.5 拉伸性能试验 按GB/T 1040.1-2006进行。 5.6 电气强度试验 按GB/T 1408.1-2006进行。 5.7 抽样检验 按GB/T 2828.1-2012进行逐批检验。
