ICS83.140.99
分类号：Y28
备案号：53758-2016

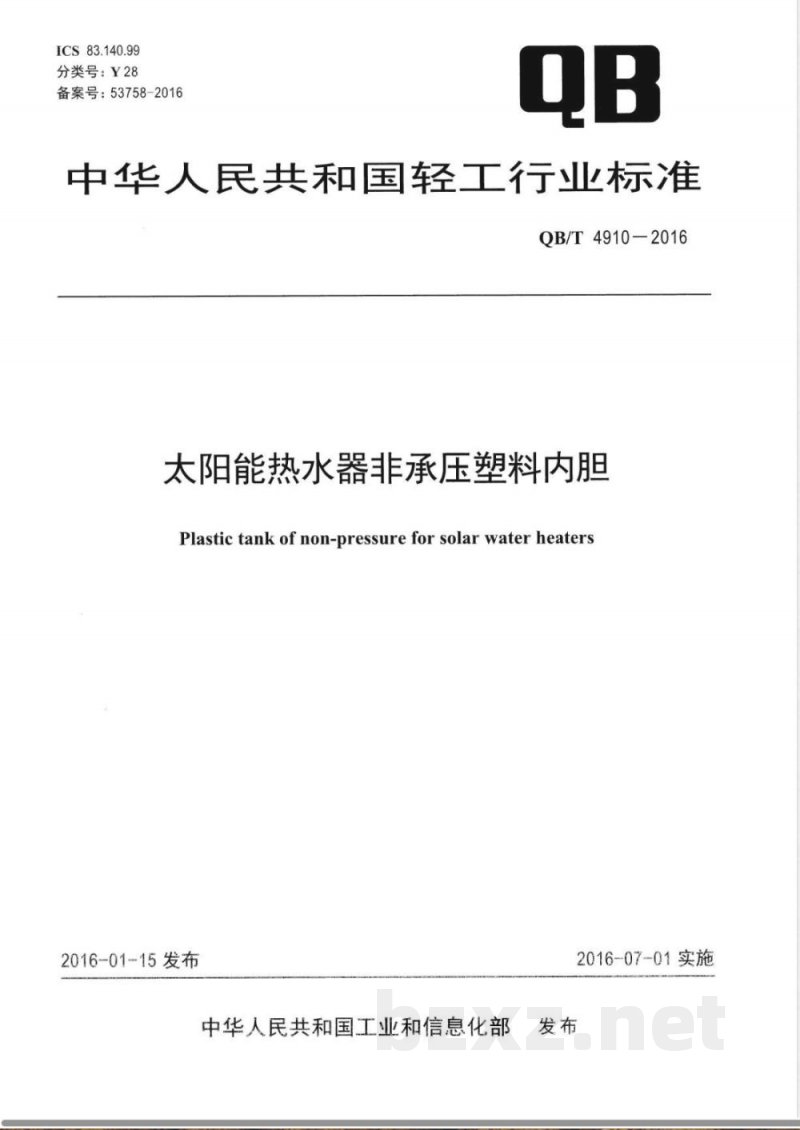

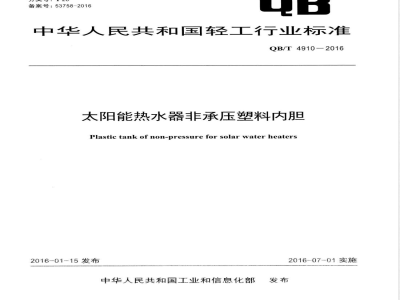

中华人民共和国轻工行业标准
QB/T4910—2016
太阳能热水器非承压塑料内胆
Plastictankof non-pressurefor solar waterheaters2016-01-15发布
中华人民共和国工业和信息化部2016-07-01实施

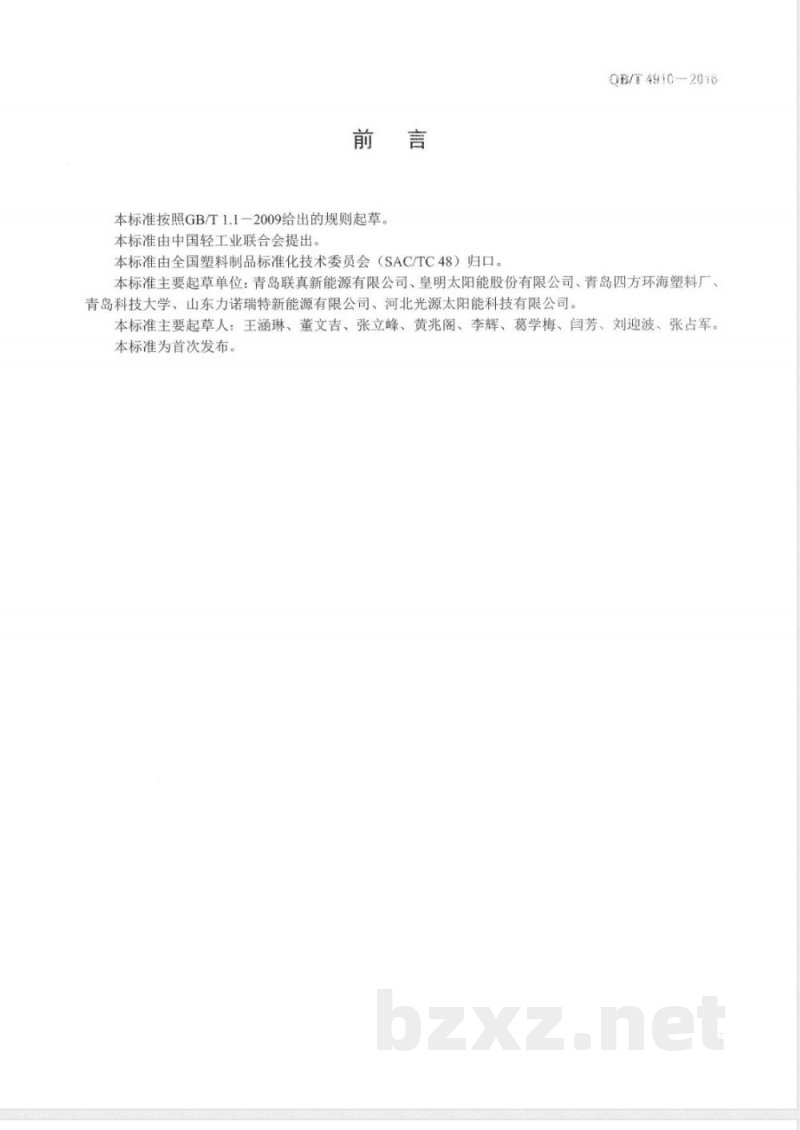

本标准按照GB/T1.1一2009给出的规则起草。本标准由中国轻工业联合会提出。本标准由全国塑料制品标准化技术委员会（SAC/TC48）归口。QB/T4910-2016
本标准主要起草单位：青岛联真新能源有限公司、皇明太阳能股份有限公司、青岛四方环海塑料厂、青岛科技大学、山东力诺瑞特新能源有限公司、河北光源太阳能科技有限公司。本标准主要起草人：王涵琳、董文吉、张立峰、黄兆阁、李辉、葛学梅、闫芳、刘迎波、张占军。本标准为首次发布。
1范围
太阳能热水器非承压塑料内胆
QB/T4910-2016
本标准规定了太阳能热水器非承压塑料内胆（以下简称“内胆”）的要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于以改性共聚聚丙烯为主要原材料，采用中空吹塑成型的储热水用内胆。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。：塑料拉伸性能的测定第2部分：模塑和挤塑塑料的试验条件GB/T1040.2—2006
GB/T1043.1—2008
塑料简支梁冲击性能的测定第1部分：非仪器化冲击试验GB/T1633—2000
热塑性塑料维卡软化温度（VST）的测定GB/T2411—2008
GB/T2918—1998
GB5749-2006
塑料和硬橡胶使用硬度计测定压痕硬度（邵氏硬度）塑料试样状态调节和试验的标准环境生活饮用水卫生标准
GB/T5750—2006
生活饮用水卫生标准检验方法
GB/T9341-—2008塑料弯曲性能的测定卫生部《生活饮用水输配水设备及防护材料卫生安全评价规范》（2001）3要求
3.1外观
内胆的外表面应清洁、光滑，无明显杂质、气泡及收缩变形等缺陷。3.2尺寸
3.2.1壁厚
3.2.1.1内胆任一部位的壁厚不应小于1.5mm。3.2.1.2内胆对称部位壁厚比不应大于1.5：1。3.2.2管孔直径及总长度偏差

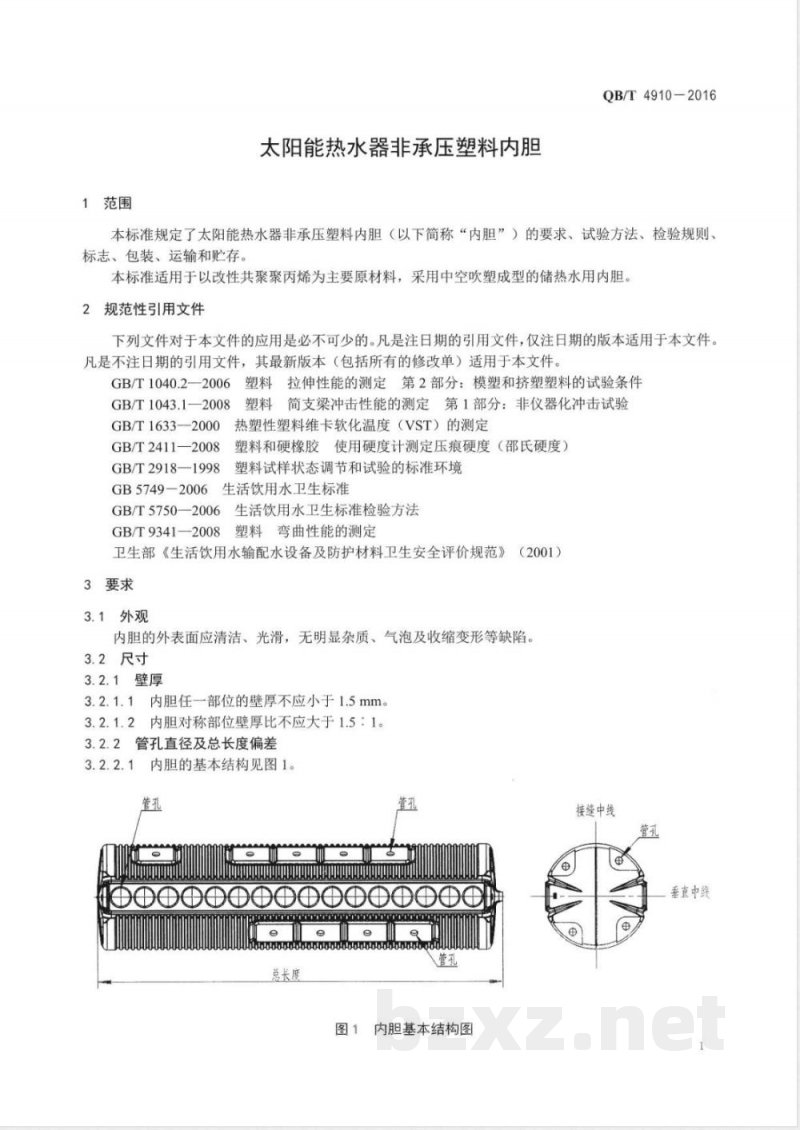

3.2.2.1内胆的基本结构见图1。管孔
OOOOOOOOOOO
总长度
图1内胆基本结构图
接缝中线
垂直中线
QB/T4910—2016
内胆实测各管孔直径与设计尺寸的偏差应为-0.5mm～十0.2mm。3.2.2.2
3.2.2.3内胆实测总长度与设计尺寸的偏差应为-3mm～+3mm。3.3质量偏差
内胆实际质量与公称质量的偏差为-4%～十4%。3.4容量
3.4.1推荐使用公称容量
推荐使用公称容量为80L、100L、120L、140L、160L、180L、200L、250L、300L、350L，其他公称容量由供需双方商定。3.4.2容量偏差
内胆公称容量与测量值的容量偏差的绝对值不应超过5.0%。3.5物理力学性能
应符合表1的要求。
邵氏硬度D
拉伸强度/MPa
弯曲强度/MPa
简支梁缺口冲击强度/（kJ/m2）维卡软化温度/℃
加热尺寸变化率/%
3.6卫生性能
物理力学性能
-10~+5
内胆的卫生性能应符合卫生部《生活饮用水输配水设备及防护材料卫生安全评价规范》（2001）的规定，浸泡后的水质应符合GB5749一2006的要求。4试验方法
4.1试样制备

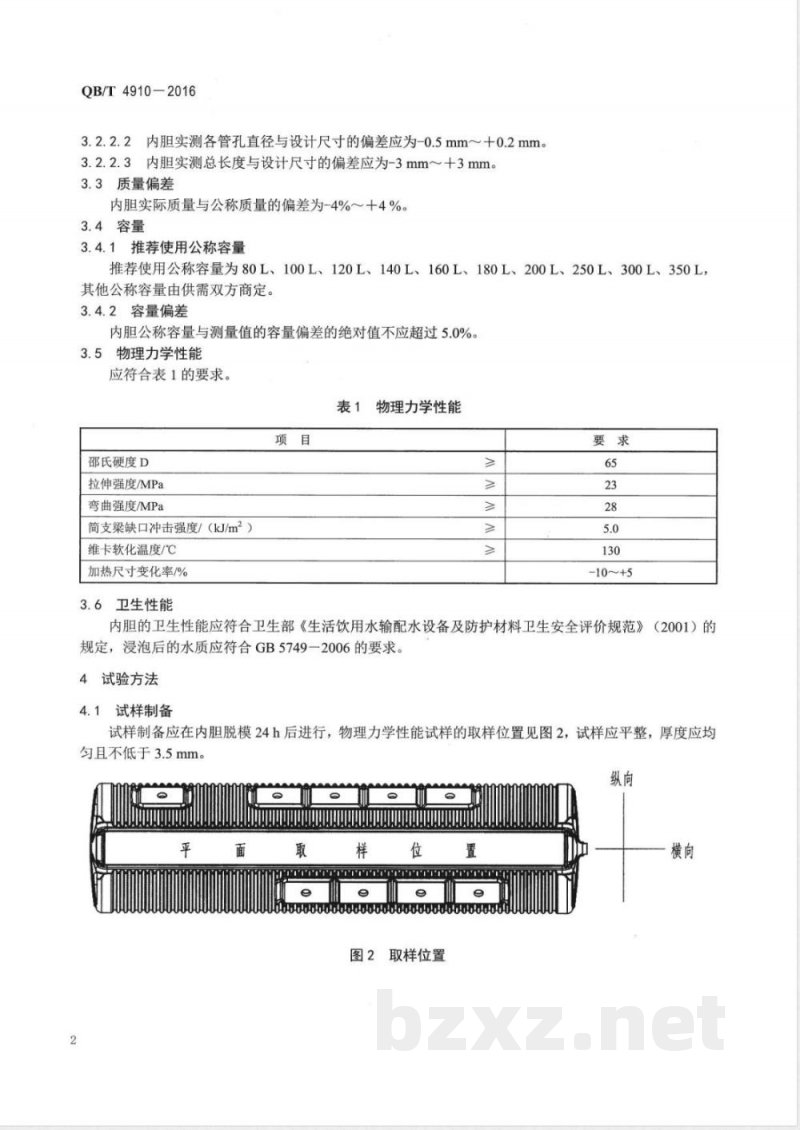

试样制备应在内胆脱模24h后进行，物理力学性能试样的取样位置见图2，试样应平整，厚度应均匀且不低于3.5mm。
OOOOOY
6688686686686660888866868868686图2取样位置

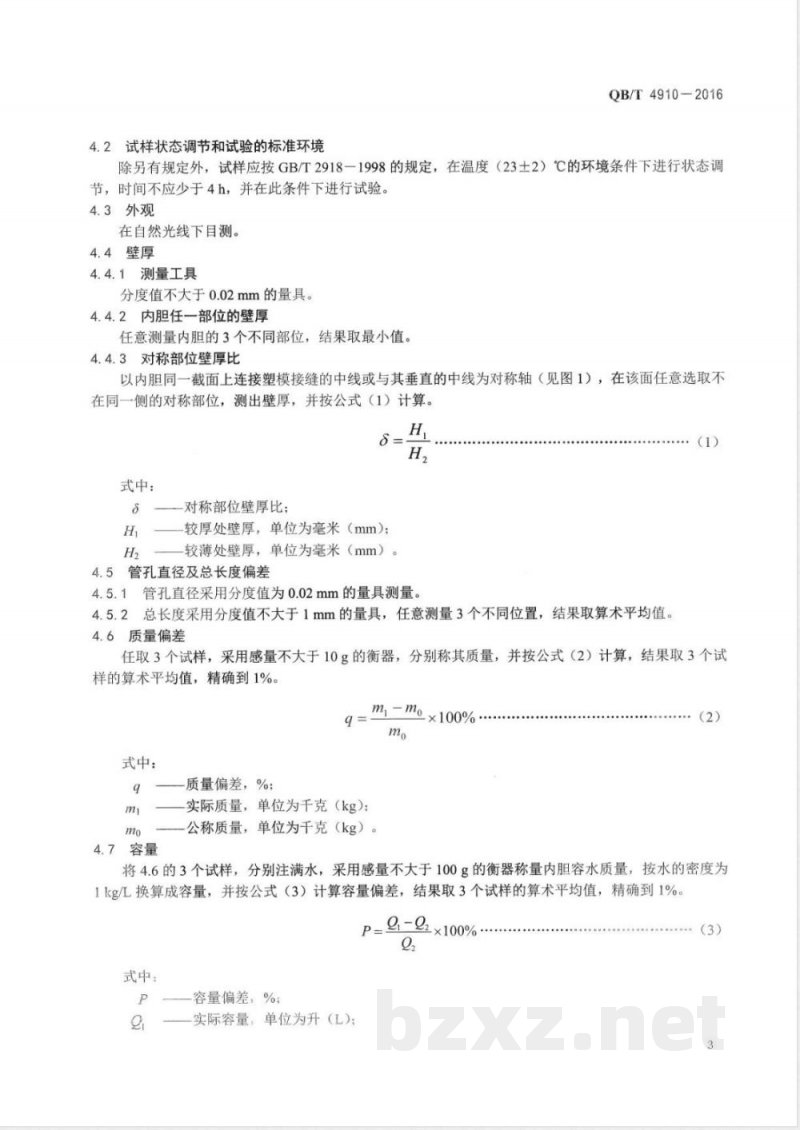

4.2试样状态调节和试验的标准环境QB/T4910-2016
除另有规定外，试样应按GB/T2918一1998的规定，在温度（23±2）℃的环境条件下进行状态调节，时间不应少于4h，并在此条件下进行试验。4.3外观
在自然光线下目测。
4.4壁厚bzxz.net
4.4.1测量工具
分度值不大于0.02mm的量具。
4.4.2内胆任一部位的壁厚
任意测量内胆的3个不同部位，结果取最小值。4.4.3对称部位壁厚比
以内胆同一截面上连接塑模接缝的中线或与其垂直的中线为对称轴（见图1），在该面任意选取不在同一侧的对称部位，测出壁厚，并按公式（1）计算。H
式中：
对称部位壁厚比；
较厚处壁厚，单位为毫米（mm）；H2较薄处壁厚，单位为毫米（mm）。4.5管孔直径及总长度偏差
4.5.1管孔直径采用分度值为0.02mm的量具测量。4.5.2总长度采用分度值不大于1mm的量具，任意测量3个不同位置，结果取算术平均值。4.6质量偏差
任取3个试样，采用感量不大于10g的衡器，分别称其质量，并按公式（2）计算，结果取3个试样的算术平均值，精确到1%。
mj-mo×100%
式中：
4.7容量
质量偏差，%；
实际质量，单位为千克（kg)；
公称质量，单位为干克（kg）。（2）
将4.6的3个试样，分别注满水，采用感量不大于100g的衡器称量内胆容水质量，按水的密度为1kg/L换算成容量，并按公式（3）计算容量偏差，结果取3个试样的算术平均值，精确到1%。P=-x100%
式中：
容量偏差，%；
实际容量，单位为升（L）：
QB/T4910-2016
一公称容量，单位为升（L）。
4.8邵氏硬度D
按照GB/T2411一2008的规定进行试验，采用瞬时读数法。4.9拉伸强度
按照GB/T1040.2一2006的规定进行试验，采用1A型试样，试验速度为（50土5）mm/min。4.10弯曲强度
按照GB/T9341一2008的规定进行试验，试验速度为（2.0土0.4）mm/min。4.11简支梁缺口冲击强度
按照GB/T1043.1一2008的规定进行试验，采用1型试样，A型缺口，裁制的试样厚度应均匀，且不应小于3.5mm。
4.12维卡软化温度
按GB/T1633一2000的规定，采用A120法进行试验。4.13加热尺寸变化率
4.13.1试样
在内胆取样位置处，按图3截取尺寸约为80mmX80mm的试样3片，每片试样标记出纵向（内胆总长度方向）和横向（垂直于总长度方向）。4.13.2试验设备
精度为土2℃的电热鼓风烘箱。
4.13.3试验步骤
用分度值为0.5mm的量具，沿试样的纵、横向各画出长为70mm的标线，然后将试样放入温度为（125土2）℃的电热鼓风烘箱内铺有约3mm厚滑石粉的玻璃板上，放置60+min后，连同玻璃板取出，冷却至室温，分别测量试样加热后的纵、横向标线长度，精确至1mm。单位为毫米
图3加热尺寸变化率试样尺寸
4.13.4结果表示
按公式（4）分别计算试样纵、横向的加热尺寸变化率，结果取3个试样的算术平均值，精确到1%。4
式中：
加热尺寸变化率，%；
S==×100%
加热前试样标线间的距离，单位为毫米（mm）；加热后试样标线间的距离，单位为毫米（mm）。4.14卫生性能
QB/T4910-2016
（4）
按GB/T5750一2006的规定进行检验，并按卫生部《生活饮用水输配水设备及防护材料卫生安全评价规范》（2001）判定。
5检验规则
5.1组批
同一规格、同一配方的产品为一批，每批不应超过3000个。5.2出厂检验
出厂检验的项目为3.1～3.4。
5.3型式检验
型式检验项目为第3章的全部内容。有下列情况之一时，应进行型式检验：a）新产品或老产品转厂生产的试制定型鉴定时；b）正式生产后，如结构、材料、工艺有较大改变；c）正常生产过程中，每12个月进行一次检验，卫生性能每24个月进行1次；d）产品长期停产后，恢复生产时；e）出厂检验结果与上次型式检验结果有较大差异时；f）国家质量监督机构提出进行型式检验的要求时。5.4抽样
5.4.1以批为单位，采取随机抽样方法，在每批中任取3个试样进行出厂检验。5.4.2从5.4.1检验合格的批中随机抽取任1个试样进行3.5和3.6的检验。5.5判定规则
3.13.4的项目全部符合要求，则判该批出厂合格；若有不合格项时，应在同批中另取双倍试样对不合格项进行复检，如仍不合格，则判该批不合格。3.5的检验结果中如有不合格项，则应从该批中抽取双倍试样，对不合格项进行复检，复检仍有不合格项，则判该批为不合格。
3.6的检验不合格时，则判该批为不合格。6标志、包装、运输和购存
6.1标志
每个产品上应贴有合格证，合格证上应至少包含：生产厂家、产品名称、尺寸[单位为毫米（mm)】质量[单位为千克（kg）]、容量[单位为升（L）、批号或生产日期及产品标准编号。6.2包装
内胆宜采用塑料袋包装，如有特殊要求，由供需双方商定。5
QB/T4910-2016
3运输
产品在运输和装卸的过程中应避免与锐利硬物触及，防止出现翻滚、横竖倒置、踩踏、撞击、挤压和日晒雨淋。
6.4贮存
内胆应存放在阴凉、清洁、干燥的库房内，远离热源，并按规定码放。中华人民共和国
轻工行业标准
太阳能热水器非承压塑料内胆
QB/T4910-2016
中国轻工业出版社出版发行
地址：北京东长安街6号
邮政编码：100740
发行电话：(010)65241695
网址：http：//www.chlip.com.cnEmail:club@chlip.com.cn
轻工业标准化编辑出版委员会编辑地址：北京西城区下斜街29号
邮政编码：100053
电话：(010)68049923/24/25
版权所有侵权必究
书号：155019·4734
印数：1-200册
定价：18.00元
