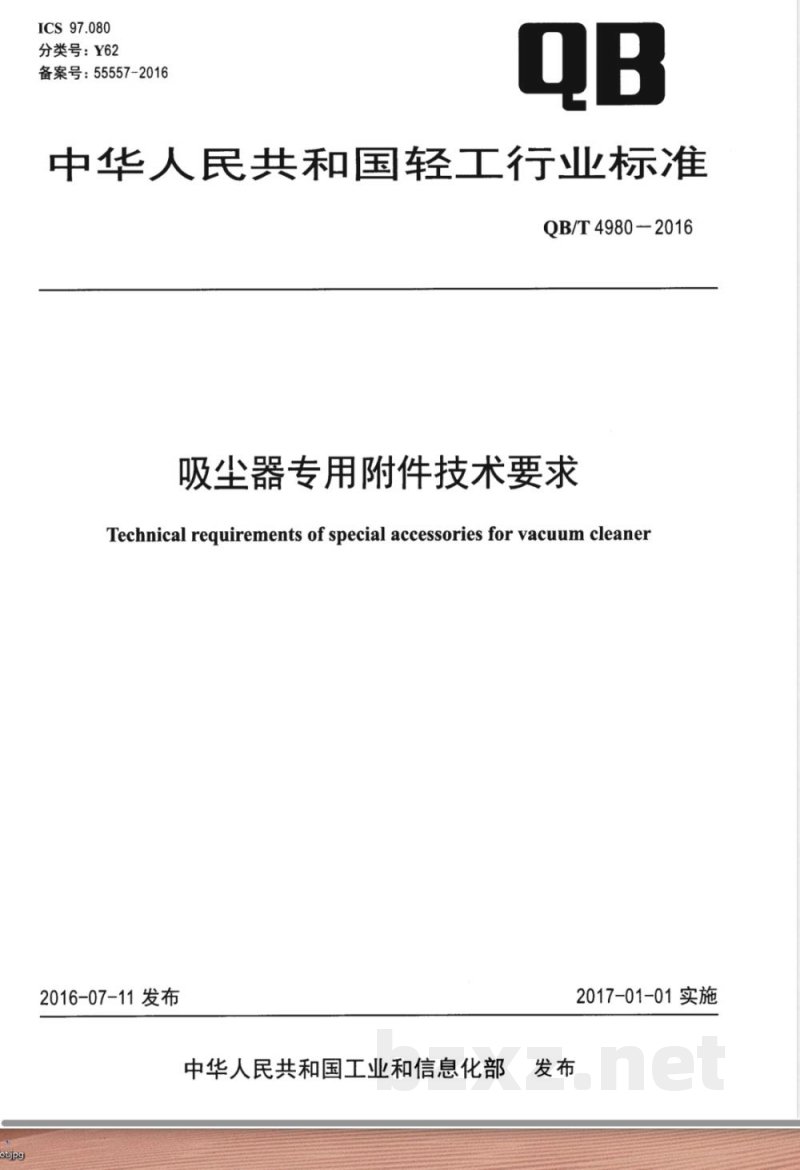

ICS97.080
分类号：Y62
备案号：55557-2016

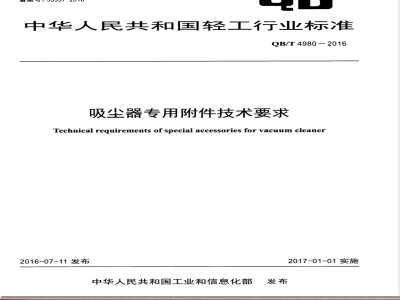

中华人民共和国轻工行业标准
QB/T4980-2016
吸尘器专用附件技术要求
Technical requirements of special accessories for vacuum cleaner2016-07-11 发布
中华人民共和国工业和信息化部发布2017-01-01实施

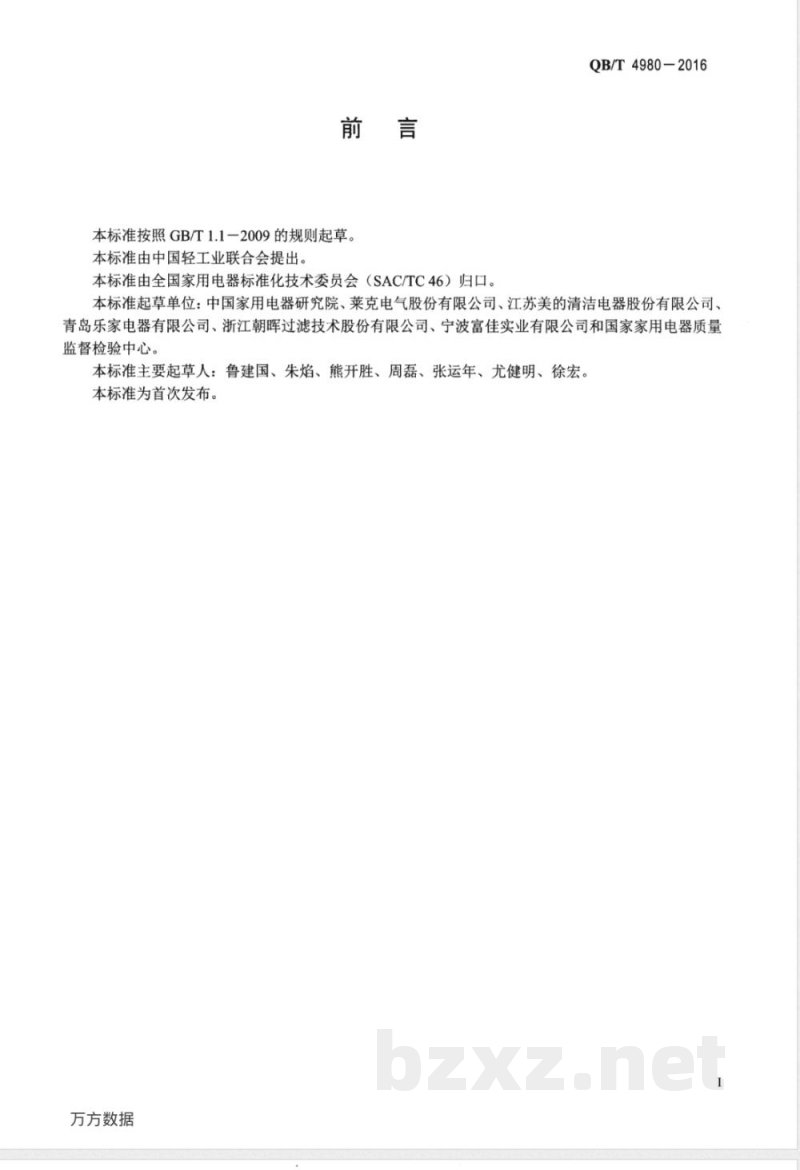

本标准按照GB/T1.1-2009的规则起草。本标准由中国轻工业联合会提出。本标准由全国家用电器标准化技术委员会（SAC/TC46）归口。QB/T4980-2016
本标准起草单位：中国家用电器研究院、莱克电气股份有限公司、江苏美的清洁电器股份有限公司、青岛乐家电器有限公司、浙江朝晖过滤技术股份有限公司、宁波富佳实业有限公司和国家家用电器质量监督检验中心。
本标准主要起草人：鲁建国、朱焰、熊开胜、周磊、张运年、尤健明、徐宏。本标准为首次发布。
万方数据

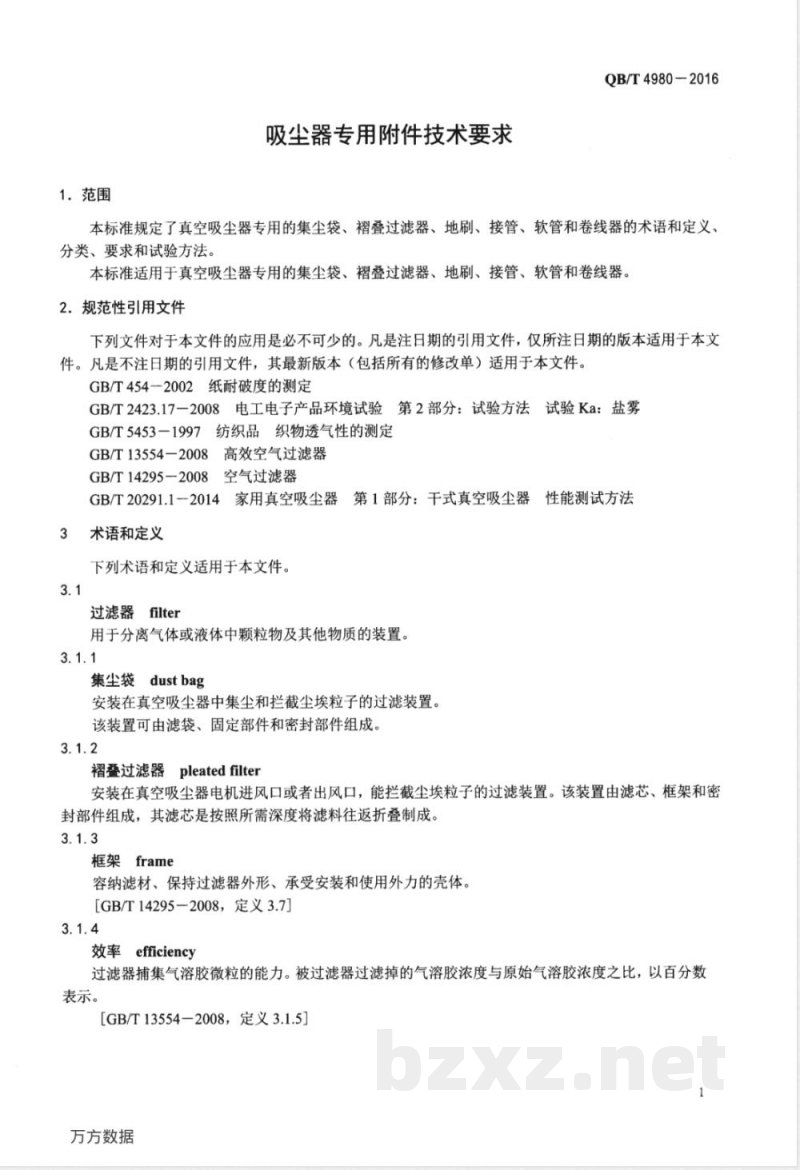

吸尘器专用附件技术要求
QB/T4980-2016
本标准规定了真空吸尘器专用的集尘袋、褶叠过滤器、地刷、接管、软管和卷线器的术语和定义、分类、要求和试验方法。
本标准适用于真空吸尘器专用的集尘袋、褶叠过滤器、地刷、接管、软管和卷线器。2.规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T4542002纸耐破度的测定
GB/T2423.17-2008电工电子产品环境试验第2部分：试验方法试验Ka：盐雾GB/T5453一1997纺织品织物透气性的测定GB/T13554-2008高效空气过滤器GB/T14295-2008空气过滤器
GB/T20291.1一2014家用真空吸尘器第1部分：干式真空吸尘器性能测试方法3术语和定义
下列术语和定义适用于本文件。3.1
过滤器filter
用于分离气体或液体中颗粒物及其他物质的装置。3.1.1
集尘袋dustbag
安装在真空吸尘器中集尘和拦截尘埃粒子的过滤装置。该装置可由滤袋、固定部件和密封部件组成。3.1.2
褶叠过滤器
pleatedfilter
安装在真空吸尘器电机进风口或者出风口，能拦截尘埃粒子的过滤装置。该装置由滤芯、框架和密封部件组成，其滤芯是按照所需深度将滤料往返折叠制成。3.1.3
框架frame
容纳滤材、保持过滤器外形、承受安装和使用外力的壳体。[GB/T14295—2008，定义3.7]
效率efficiency
过滤器捕集气溶胶微粒的能力。被过滤器过滤掉的气溶胶浓度与原始气溶胶浓度之比，以百分数表示。
[GB/T13554—2008，定义3.1.5]1
万方数据
QB/T 4980-2016

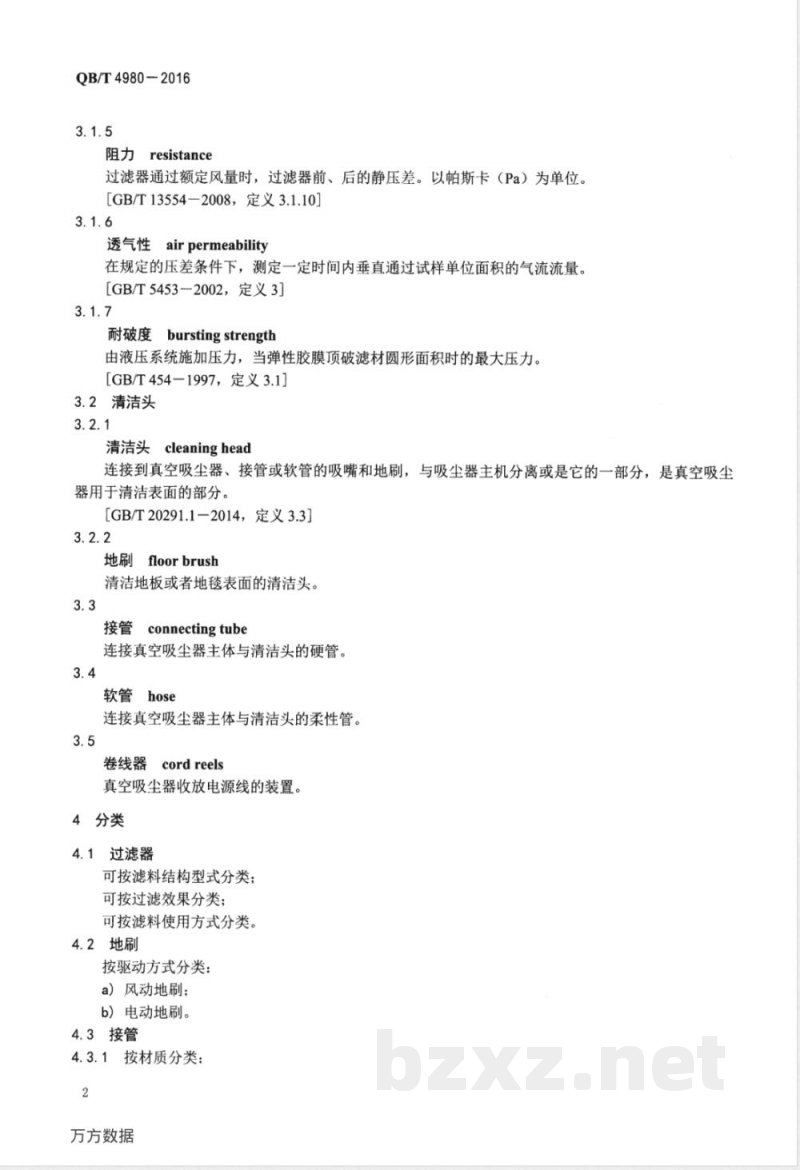

resistance
过滤器通过额定风量时，过滤器前、后的静压差。以帕斯卡（Pa）为单位。[GB/T13554—2008，定义3.1.10]3.1.6
透气性airpermeability
在规定的压差条件下，测定一定时间内垂直通过试样单位面积的气流流量。[GB/T5453—2002，定义3]
耐破度burstingstrength
由液压系统施加压力，当弹性胶膜顶破滤材圆形面积时的最大压力。[GB/T454-1997，定义3.1]
3.2清洁头
清洁头cleaninghead
连接到真空吸尘器、接管或软管的吸嘴和地刷，与吸尘器主机分离或是它的一部分，是真空吸尘器用于清洁表面的部分。
[GB/T20291.1—2014，定义3.3]3.2.2
地刷floorbrush
清洁地板或者地毯表面的清洁头。3.3
Fconnectingtube
连接真空吸尘器主体与清洁头的硬管。3.4bZxz.net
软管hose
连接真空吸尘器主体与清洁头的柔性管。3.5
卷线器cordreels
真空吸尘器收放电源线的装置。4分类
4.1过滤器
可按滤料结构型式分类：
可按过滤效果分类；
可按滤料使用方式分类。
4.2地刷
按驱动方式分类：
a）风动地刷；
b）电动地刷。

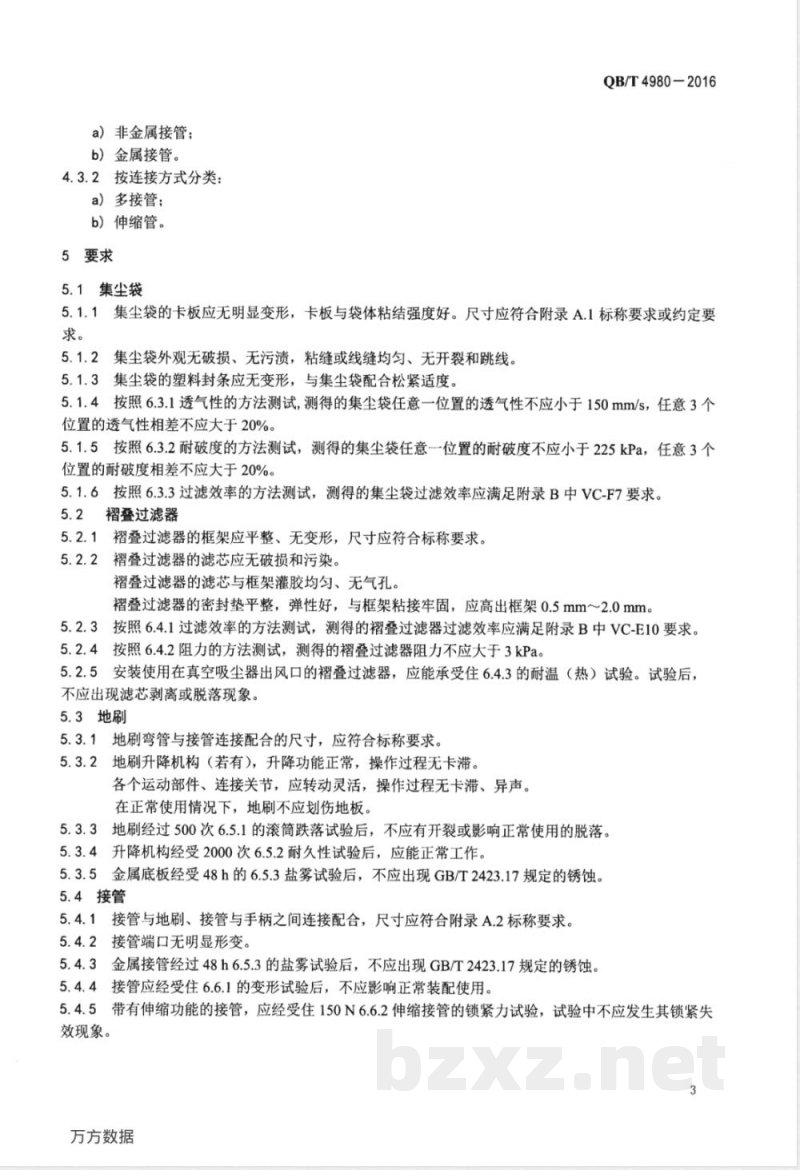

4.3接管
4.3.1按材质分类：
万方数据
a）非金属接管；
b）金属接管。
4.3.2按连接方式分类：
a）多接管；
b）伸缩管。
5要求
5.1集尘袋
QB/T4980-2016
5.1.1集尘袋的卡板应无明显变形，卡板与袋体粘结强度好。尺寸应符合附录A.1标称要求或约定要求。
5.1.2集尘袋外观无破损、无污渍，粘缝或线缝均匀、无开裂和跳线，5.1.3集尘袋的塑料封条应无变形，与集尘袋配合松紧适度，5.1.4按照6.3.1透气性的方法测试，测得的集尘袋任意一位置的透气性不应小于150mm/s，任意3个位置的透气性相差不应大于20%。5.1.5按照6.3.2耐破度的方法测试，测得的集尘袋任意一位置的耐破度不应小于225kPa，任意3个位置的耐破度相差不应大于20%。5.1.6按照6.3.3过滤效率的方法测试，测得的集尘袋过滤效率应满足附录B中VC-F7要求。5.2褶叠过滤器
5.2.1褶叠过滤器的框架应平整、无变形，尺寸应符合标称要求。5.2.2褶叠过滤器的滤芯应无破损和污染。褶叠过滤器的滤芯与框架灌胶均匀、无气孔。褶叠过滤器的密封垫平整，弹性好，与框架粘接牢固，应高出框架0.5mm～2.0mm。5.2.3按照6.4.1过滤效率的方法测试，测得的褶叠过滤器过滤效率应满足附录B中VC-E10要求。5.2.4按照6.4.2阻力的方法测试，测得的褶叠过滤器阻力不应大于3kPa。5.2.5安装使用在真空吸尘器出风口的褶叠过滤器，应能承受住6.4.3的耐温（热）试验。试验后，不应出现滤芯剥离或脱落现象。5.3地刷
5.3.1地刷弯管与接管连接配合的尺寸，应符合标称要求。5.3.2地刷升降机构（若有），升降功能正常，操作过程无卡滞。各个运动部件、连接关节，应转动灵活，操作过程无卡滞、异声。在正常使用情况下，地刷不应划伤地板。5.3.3地刷经过500次6.5.1的滚筒跌落试验后，不应有开裂或影响正常使用的脱落。5.3.4升降机构经受2000次6.5.2耐久性试验后，应能正常工作。5.3.5金属底板经受48h的6.5.3盐雾试验后，不应出现GB/T2423.17规定的锈蚀。5.4接管
5.4.1接管与地刷、接管与手柄之间连接配合，尺寸应符合附录A.2标称要求。5.4.2接管端口无明显形变。
5.4.3金属接管经过48h6.5.3的盐雾试验后，不应出现GB/T2423.17规定的锈蚀。5.4.4接管应经受住6.6.1的变形试验后，不应影响正常装配使用。5.4.5带有伸缩功能的接管，应经受住150N6.6.2伸缩接管的锁紧力试验，试验中不应发生其锁紧失效现象。
万方数据
QB/T4980-2016
5.5软管
5.5.1软管有足够的弹性，无癌陷、开裂、破损。5.5.2经受6.7.1的冷热老化试验后，软管应无开裂、破损，且30min内癌陷等形变应能恢复。5.5.3软管应经受住6.6.1的变形试验。在室温下恢复30min，软管变形减少量与原外部直径的百分比不超过6%
5.5.4软管应经受40000次6.7.2规定的重复弯曲耐久性试验后，软管不应有断裂、瘾陷等缺陷。5.6卷线器
5.6.1卷线器的导电滑环与接触片，应可靠接触，不应有接触不良或打火现象。5.6.2卷线器的卷簧，按照6.8.1的方法测试，测得的收线速度不应大于6m/s。5.6.3卷线器能应经受住3000个循环6.8.2的耐久性试验。试验中和试验后，不应有电源线自动收回或不能全部收回的现象发生。
6试验方法
6.1试验的一般条件
除具体规定的试验条件外，试验应在（20土5）℃，无强烈阳光和其他热辐射作用的室内进行。6.1试验器具及精度
a）计时仪器，最大允差0.5%；
b）测力仪器，最大允差为2%
c）长度测量，最大允差0.5mm；d）温度测量，最大允差0.5℃。6.2外观及形状尺寸
针对集尘袋、褶叠式过滤器、地刷、接管、软管和卷线器等附件，采用目测法和对应的测量量具检验。
6.3集尘袋
6.3.1透气性
按照GB/T5453规定的方法进行，气流方向沿集尘袋由里向外，试验条件压降为200Pa。6.3.2耐破度
按照GB/T454规定的方法进行，胶膜接触集尘袋内层6.3.3过滤效率
按照GB/T14295一2008中7.2规定的方法进行，测试风量推荐60m/h、90m2/h、120m2/h、150m2/h气流方向为集尘袋里向外。
6.4褶叠过滤器
6.4.1过滤效率
按照GB/T14295一2008中7.2规定的方法进行，测试风量推荐60m2/h、90m2/h、120m2/h、150m2/h，气流方向选择为过滤器的迎风面为进入。6.4.2阻力
同6.4.1。
6.4.3耐温（热）
将褶叠过滤器迎风面向下，水平放置，放在（100士2）℃的循环风烘箱中保持4h，立即取出，试验指用10N的力施加于边框与滤芯胶粘处，持续时间为5s。4
万方数据
6.5地刷
6.5.1地刷滚筒跌落
按照GB/T20291.1一2014中6.5规定的方法进行。6.5.2升降结构的耐久性
动作升降结构按钮，先将毛刷缩回，再伸出为1次，试验进行2000次；QB/T4980-2016
将升降结构按钮置于毛刷伸出的位置，按照6.5.1规定的方法进行10次滚筒跌落试验6.5.3金属底板地刷的盐雾试验
按照GB/T2423.17规定的方法进行。测试时间为48h。6.6接管
6.6.1变形试验
按照GB/T20291.1一2014中6.6规定的方法进行。6.6.2伸缩接管的锁紧力试验
将伸缩接管全部拉出后，向缩进方向以10N/s的增量缓慢施力至150N，维持10s。6.7软管
6.7.1冷热老化试验
按照下述步骤进行试验：
a）截取（11×软管内径十50mm）长度的软管；b）将软管两端对齐分别弯成“U”型，见图1；单位为毫米
c）弯成“U”型的软管放入（70土1）℃循环风烘箱保持24h；d）取出软管放置在20℃～27℃的室温中保持30min；e）再将软管放置在（-10士1）℃的环境中保持2h；f）取出软管按照图2所示的方法立即弯曲3次，频率约1次/s。T7
万方数据
中间位置
每次弯曲的起始和结束位置
QB/T4980-2016
上述试验步骤a)f)共进行4个循环。6.7.2变形试验
按照GB/T20291.12014中6.6规定的相应方法进行。6.7.3重复弯曲
按照GB/T20291.1一2014中6.9规定的相应方法进行。6.8卷线器
6.8.1收线速度
卷线器固定（不影响收线为原则），电源线全部拉出直线放置在光滑地板上（与卷线器保持最佳收线速度位置），测量电源线的长度，启动收线装置，开始收线时启动计时，收线停止时结束计时。连续测量3次后，计算收线速度。取3次的算术平均值，保留1位小数，单位为m/s。6.8.2耐久性
卷线器固定（不影响收线为原则），每次拉出约为1m，至电源线全部拉出，速率约为1m/s。操作电源线收线按钮分3次完成收线。以上为1个循环。试验期间，可每500个循环暂停至电源线温度恢复至室温。6
万方数据
A.1集尘袋卡板安装配合主要尺寸附录A
(资料性附录)
主要附件连接配合推荐尺寸
真空吸尘器上出口卡板，卡板厚度为2mm，推荐尺寸见图A.1。d=50
dz=32/35
说明：
A—卡板长度，单位为毫米（mm）；B卡板宽度，单位为毫米（mm）；dj—卡板中心孔直径，单位为毫米（mm）；dz乳胶孔直径，单位为毫米（mm），有32mm和35mm两种直径规格。图A.1
真空吸尘器前出口卡板，卡板厚度为2mm，推荐尺寸见图A.2。万方数据
QB/T4980-2016
单位为毫米
QB/T4980—2016
说明：
卡板长度，单位为毫米（mm）；A
B—卡板宽度，单位为毫米（mm）；Bi——-卡板定位宽度，单位为毫米（mm）：d—卡板中心孔直径，单位为毫米（mm）。A.2连接管安装配合主要尺寸
单位为毫米
连接管的安装连接配合，主要是指接管与地刷之间，接管与软管手柄体之间，以及接管与接管之间的安装连接配合，推荐尺寸见图A.3。C=20/30
A=45～55
说明：
A——插入深度，单位为毫米（mm)；个
C=20/30
C—链接配合锥度，单位为毫米（mm），有1：20和1：30两种配合锥度：d-连接管直径，单位为毫米（mm），有32mm和35mm两种直径规格。图A.3
万方数据
附录B
(资料性附录）
过滤器的过滤效率分类分级
过滤器的过滤效率分类分级见表B.1。表B.1
中效过滤器
亚高效过滤器
高效过滤器
超高效过滤器
万方数据
分级代码
计数法（0.3μm~0.5 μm）
VC-E10
VC-E11
VC-E12
VC-H13
VC-H14
效率/%
QB/T4980-2016
计数法（0.5μm~1.0μm）
