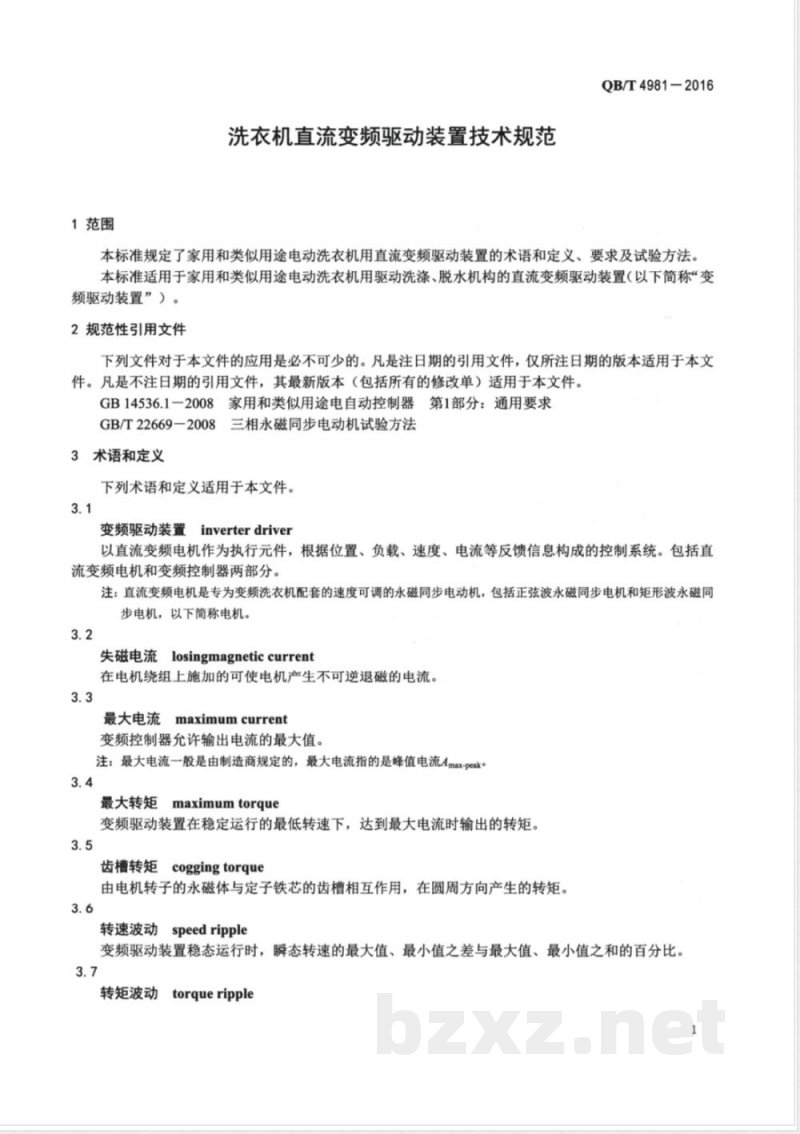

ICS 97.060 分类号：Y62 备案号：55558-2016 QB 中华人民共和国轻工行业标准 QB/T 4981-2016 洗衣机直流变频驱动装置技术规范 Technical specification of DC inverter driver for washing machines 2016-07-11发布 2017-01-01实施 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T 1.1-2009的规则起草。 本标准由中国轻工业联合会提出。 本标准由全国家用电器标准化技术委员会（SAC/TC46）归口。 主要起草单位：中国家用电器研究院、惠而浦（中国）股份有限公司、无锡小天鹅股份有限公司、宁波吉德电器有限公司、松下家电研究开发（杭州）有限公司、博西华电器（江苏）有限公司。 主要起草人：朱焰、杨宇澄、黎辉、吉学农、贾春耕、邵佐。 本标准为首次发布。 1 范围 本标准规定了家用和类似用途电动洗衣机用直流变频驱动装置的术语和定义、要求及试验方法。 本标准适用于家用和类似用途电动洗衣机中用于驱动洗涤、脱水机构的直流变频驱动装置（以下简称“变频驱动装置”）。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期版本适用；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB14536.1-2008 家用和类似用途电自动控制器 第1部分：通用要求 GB/T 22669-2008 三相永磁同步电动机试验方法 3 术语和定义 下列术语和定义适用于本文件。 3.1 变频驱动装置 以直流变频电机作为执行元件，根据位置、负载、速度、电流等反馈信息构成的控制系统，包括直流变频电机和变频控制器两部分。注：直流变频电机为洗衣机配套的速度可调永磁同步电动机，包括正弦波永磁同步电机和矩形波永磁同步电机。 3.2 失磁电流 在电机绕组上施加的可使电机产生不可逆退磁的电流。 3.3 最大电流 变频控制器允许输出的最大电流值（峰值电流Amax peak）。 3.4 最大转矩 变频驱动装置在稳定运行最低转速下达到最大电流时输出的转矩。 3.5 齿槽转矩 由电机转子永磁体与定子铁芯齿槽相互作用，在圆周方向产生的转矩。 3.6 转速波动 稳态运行时瞬态转速最大值与最小值之差占其和的百分比。 3.7 转矩波动 稳态运行时在恒定负载下瞬态转矩最大值与最小值之差占其和的百分比。 3.8 效率 变频驱动装置输出功率与输入功率之比，以百分数表示。 3.9 待机状态（left-on mode） 变频驱动装置通电后非运行程序时的最低功率状态。 4 要求 4.1 失磁电流 失磁电流不应低于最大电流的1.2倍。 4.2 齿槽转矩 齿槽转矩不应高于最大转矩的3%。 4.3 转速波动 转速波动不应超过1%。 4.4 转矩波动 转矩波动不应超过5%。 4.5 效率 在附录A推荐测试转速条件下，变频驱动装置效率等级应符合表1要求（依据洗衣机类型及传动方式划分，如波轮式、滚筒式及皮带/直驱等）。 4.6 待机功耗 变频控制器待机状态下功耗不应大于2W。 5 试验方法 5.1 试验一般要求 5.1.1 试验条件 除特殊规定外，试验应在环境温度（20±5）℃、相对湿度（60±10）%、无外界气流及强烈光照和热辐射的室内进行。试验电源为单相标准交流正弦波，电压和频率波动范围不应超过额定值。
