本标准规定了家用和类似用途电动洗碗机的术语和定义、产品分类、要求、试验方法、检验规则、标志、包装、运输和贮存。 本标准适用于单相额定电压不超过250V的家用和类似用途电动洗碗机。 本标准不适用于为商业用途设计的洗碗机。

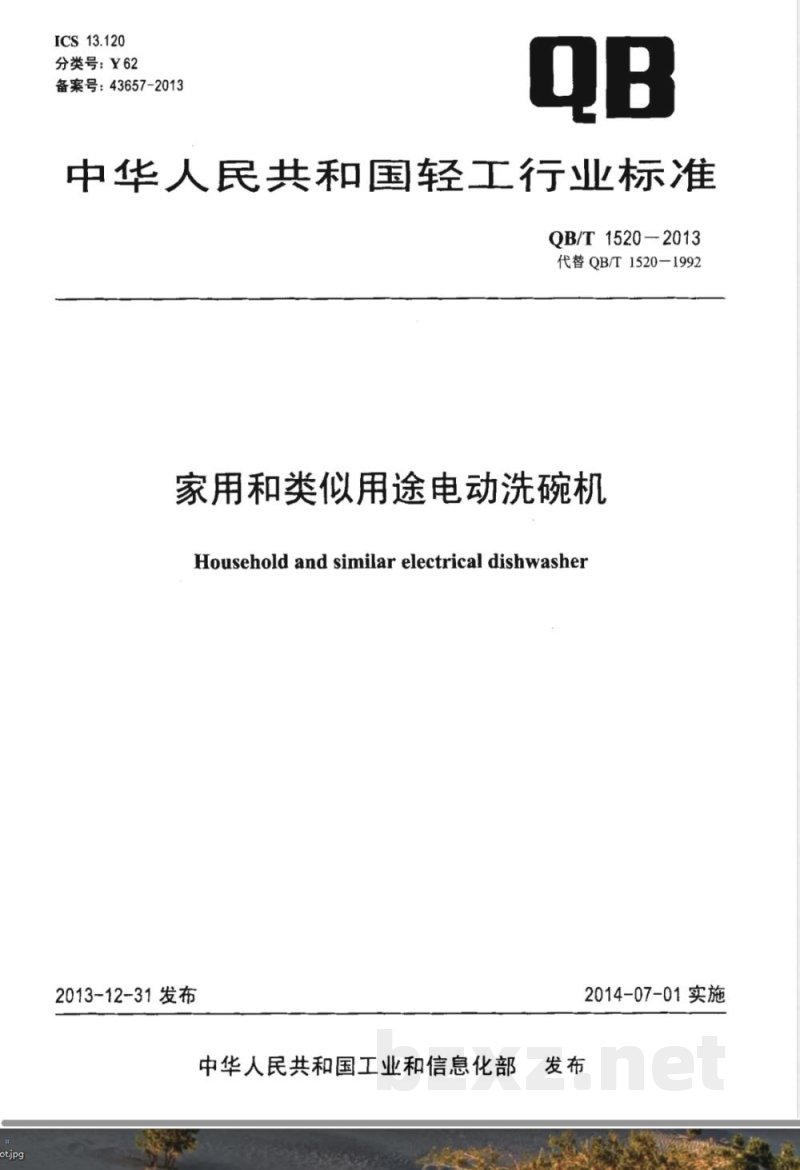

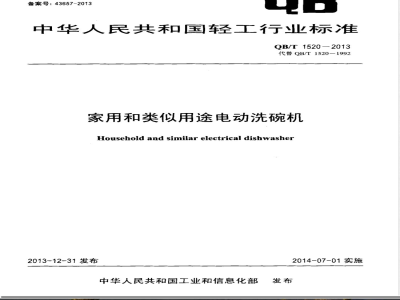

ICS13.120
分类号：Y62
备案号：43657-2013
中华人民共和国轻工行业标准
QB/T15202013
代替QB/T1520-1992
家用和类似用途电动洗碗机
Household and similar electrical dishwasher2013-12-31发布
中华人民共和国工业和信息化部2014-07-01实施

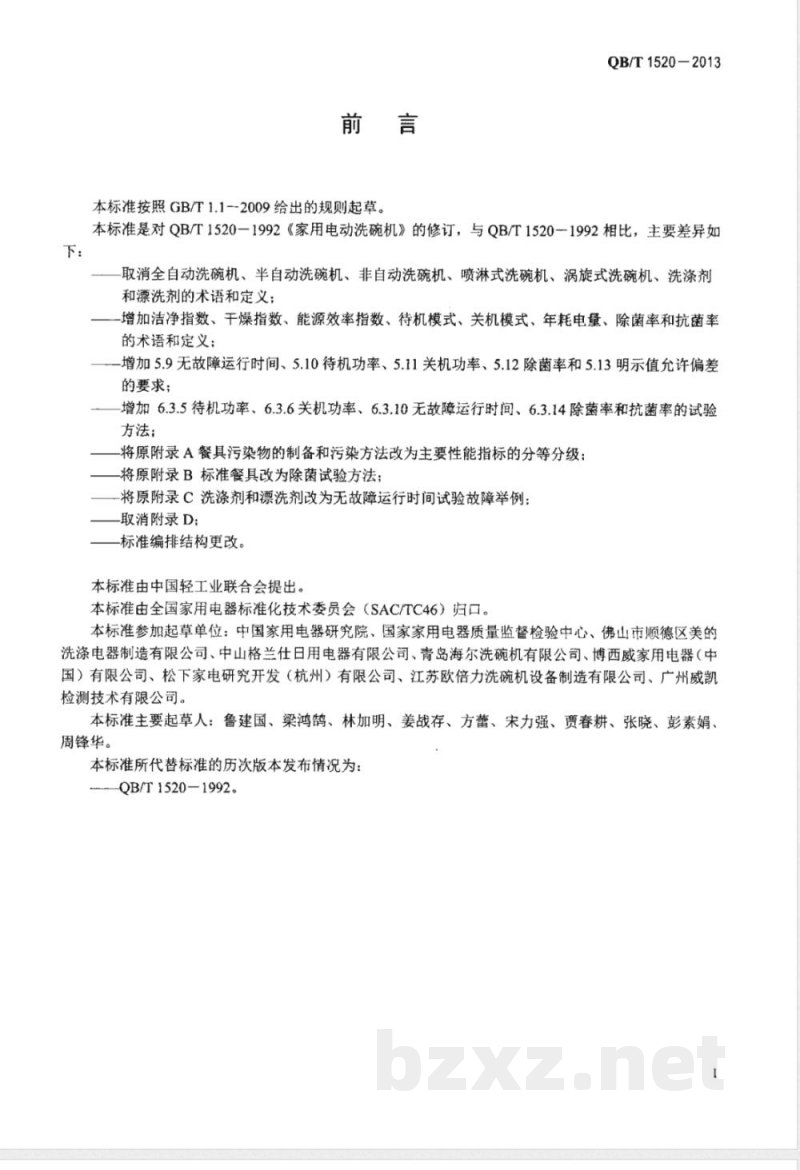

本标准按照GB/T1.1一2009给出的规则起草。QB/T1520-2013
本标准是对QB/T1520一1992《家用电动洗碗机》的修订，与QB/T1520-1992相比，主要差异如取消全自动洗碗机、半自动洗碗机、非自动洗碗机、喷淋式洗碗机、涡旋式洗碗机、洗涤剂和漂洗剂的术语和定义；
-增加洁净指数、干燥指数、能源效率指数、待机模式、关机模式、年耗电量、除菌率和抗菌率的术语和定义；
-增加5.9无故障运行时间、5.10待机功率、5.11关机功率、5.12除菌率和5.13明示值允许偏差的要求；
增加6.3.5待机功率、6.3.6关机功率、6.3.10无故障运行时间、6.3.14除菌率和抗菌率的试验方法；
将原附录A餐具污染物的制备和污染方法改为主要性能指标的分等分级；将原附录B标准餐具改为除菌试验方法；将原附录C洗涤剂和漂洗剂改为无故障运行时间试验故障举例：取消附录D；
标准编排结构更改。
本标准由中国轻工业联合会提出。本标准由全国家用电器标准化技术委员会（SAC/TC46）归口。本标准参加起草单位：中国家用电器研究院、国家家用电器质量监督检验中心、佛山市顺德区美的洗涤电器制造有限公司、中山格兰仕日用电器有限公司、青岛海尔洗碗机有限公司、博西威家用电器（中国）有限公司、松下家电研究开发（杭州）有限公司、江苏欧倍力洗碗机设备制造有限公司、广州威凯检测技术有限公司。
本标准主要起草人：鲁建国、梁鸿、林加明、姜战存、方蕾、宋力强、贾春耕、张晓、彭素娟、周锋华。
本标准所代替标准的历次版本发布情况为：QB/T1520-1992。
1范围
家用和类似用途电动洗碗机
QB/T1520-2013
本标准规定了家用和类似用途电动洗碗机（简称“洗碗机”）的术语和定义、分类、要求、试验方法、检验规则和标志、包装、运输、贮存。本标准适用于单相额定电压不超过250V的家用和类似用途电动洗碗机。本标准不适用于为商业用途设计的洗碗机。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2423.17电工电子产品环境试验第2部分：试验方法试验Ka：盐雾（GB/T2423.17-2008，IEC60068-2-11:1981,IDT)GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划(GB/T2828.1-2012，ISO2859-1:1999，IDT)GB/T2829周期检验计数抽样程序及表（适用于对过程稳定性的检验）GB/T4086.2统计分布数值表分布GB/T4214.3一2008家用和类似用途器具噪声测试方法洗碗机的特殊要求（GB/T4214.32008：IEC60704-2-3:2005Ed.2.1，IDT)GB4706.25家用和类似用途电器的安全洗碗机的特殊要求（GB4706.25一2008，IEC60335-2-5：2005，IDT)
GB5296.2消费品使用说明家用和类似用途电器的使用说明GB/T20290-2006家用电动洗碗机性能测试方法（IEC60436：2004，IDT）GB21551.2家用和类似用途电器的抗菌、除菌、净化功能抗菌材料的特殊要求GB/T22939.5家用和类似用途电器包装电动洗衣机和干衣机的特殊要求GB/T23119家用和类似用途电器性能测试中使用的硬水（GB/T23119一2008，IEC60734：2001，IDT)
3术语和定义
下列术语和定义适用于本文件。3.1
电动洗碗机electricaldishwasher利用电力驱动，依靠化学、机械和热能对碗、盘子、玻璃器血、刀叉、筷子等餐具进行洗涤、漂洗、干燥、除菌的器具。
标准洗涤程序standardwashingprogramGB/T20290--2006或制造商规定的测试程序。3.3
洁净指数cleaningindex
洁净能力的数学表达方式。
QB/T15202013

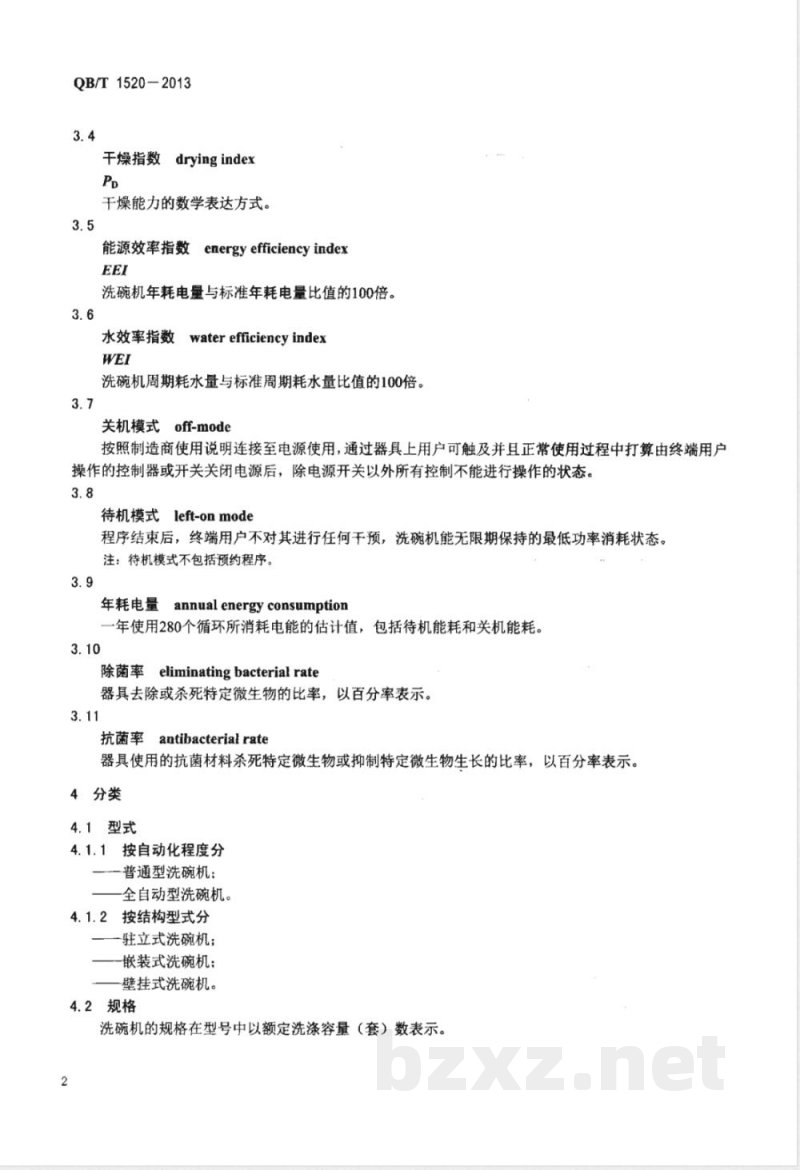

干燥指数drying index
干燥能力的数学表达方式。
能源效率指数
文energyefficiencyindex
洗碗机年耗电量与标准年耗电量比值的100倍。3.6
水效率指数
water efficiency index
洗碗机周期耗水量与标准周期耗水量比值的100倍。3.7
关机模式off-mode
按照制造商使用说明连接至电源使用，通过器具上用户可触及并且正常使用过程中打算由终端用户操作的控制器或开关关闭电源后，除电源开关以外所有控制不能进行操作的状态。3.8
待机模式left-onmode
程序结束后，终端用户不对其进行任何干预，洗碗机能无限期保持的最低功率消耗状态。注：待机模式不包括预约程序。3.9
年耗电量
annual energy consumption
一年使用280个循环所消耗电能的估计值，包括待机能耗和关机能耗。3.10
除菌率 eliminating bacterial rate器具去除或杀死特定微生物的比率，以百分率表示。3.11
抗菌率antibacterialrate
器具使用的抗菌材料杀死特定微生物或抑制特定微生物生长的比率，以百分率表示。4分类
4.1型式
4.1.1按自动化程度分
一普通型洗碗机：
全自动型洗碗机。
4.1.2按结构型式分
—驻立式洗碗机；
一嵌装式洗碗机；
壁挂式洗碗机。
4.2规格
洗碗机的规格在型号中以额定洗涤容量（套）数表示。2
5要求
5.1使用环境条件
a）环境温度：5℃～40℃；
b）环境湿度：不大于95%RH（温度25℃)；c）进水水温：不超过60℃；
d）进水水压：0.02MPa~1.0MPa。5.2使用电源、试运转
QB/T1520--2013
洗碗机电源为单相交流，额定电压为220V，额定频率为50Hz（特殊要求除外）。按照产品使用说明书的要求操作，洗碗机应能启动运转，并能完成产品使用说明书所述功能（关于这些功能的要求，如本标准未作规定，可执行相应的国家标准、行业标准或备案的企业标准）。5.3安全
洗碗机的安全应符合GB4706.25的要求。5.4洁净指数
洗碗机的洁净指数不应小于0.76。5.5干燥指数
洗碗机的于燥指数不应小于0.55。注：产品或使用说明书上明示具有干燥功能的洗碗机适用。5.6能源效率指数
洗碗机的能源效率指数不应大于.89。5.7水效率指数
洗碗机的水效率指数不应大于81。5.8噪声
洗碗机洗涤、于燥时的声功率级噪声不应大于58dB（A计权）。5.9无故障运行时间
洗碗机累计无故障运行时间不应少于1960个循环所用的时间。5.10待机功率
洗碗机的待机功率应符合表1的要求。表1待机功率
产品控制部分项目
有状态显示
无状态显示
注：显示不包括指示灯。
5.11关机功率
洗碗机的关机功率不应大于0.5W。5.12除菌率和抗菌率
器具明示具有除菌功能的洗碗机的除菌率不应小于99.9%；具有抗菌功能的洗碗机应符合GB21551.2中的相关要求。
注：没有明示具有除菌或抗菌功能的洗碗机不适用。3
QB/T1520-2013
5.13明示值允许偏差
在本标准规定的试验条件下，洗碗机的洁净指数、干燥指数、能源效率指数、水效率指数和除菌率的实测值与其在产品或使用说明书上明示值（或按附录A标识的等级限值）的偏差应符合表2的要求。表2明示值允许偏差
洁净指数
干燥指数
能源效率指数
水效率指数
除菌率
注：除菌率偏差是指测试值与明示值之差。5.14一般结构
偏差/%
5.14.1洗碗机中的紧固件及其他零部件应符合有关国家标准、行业标准或备案的企业标准的规定，其易损件应便于更换。
5.14.2洗碗机内胆内壁及与洗涤物接触的零部件表面应光滑，正常使用时，不应损伤洗涤物。5.15材料
5.15.1金属制件
洗碗机金属制件（不锈钢除外），表面应进行防锈蚀处理，可采用电镀、涂漆或其他有效的防锈蚀处理。
5.15.1.1电镀件
5.15.1.1.1洗碗机电镀件表面应光滑细密、色泽均匀，不应有剥落、露底、针孔、鼓泡、明显的花斑和划伤等缺陷。
5.15.1.1.2洗碗机一般结构零件在边缘及棱角部位2mm以外的镀层不应出现锈蚀点。5.15.1.2涂漆件或涂塑件
5.15.1.2.1洗碗机涂漆件或涂塑件的涂饰层应附着力强，结合牢固，不应有明显的气泡、流痕、漏涂、底漆外露、皱纹、裂痕等现象。5.15.1.2.2洗碗机涂漆件或涂塑件进行耐腐蚀试验后，腐蚀宽度不应大于1mm。5.15.2塑料件
洗碗机塑料件表面应平整光滑、色泽均匀、耐老化，不应有裂纹、气泡、缩孔等缺陷。6试验方法
6.1试验条件
6.1.1电源
在试验过程中，电源电压应保持在额定电压的土1%以内。如果指定额定电压范围，则试验电压为220（1±1%）V。
在试验过程中，电源频率应保持在额定频率的土1%以内。如果指定额定频率范围，则试验频率为50 (1 ± 1%) Hz。
QB/T1520—2013
待/关机功率试验电源电压波形失真度不大于2%，峰值与有效值比应在1.34～1.49范围内。6.1.2水源
在整个试验及负载处理过程中，试验用水的硬度应为（2.5士0.5）mmol/L。如果水硬度需要调整，应按照GB/T23119调整。
如果需要，冷水进水温度为（15士2）℃，所测水温应记录在报告中。在整个试验过程中，进水口水压应保持在（240土20）kPa，所测水压应记录在报告中。6.1.3环境温度
在试验过程中，洗碗机附近的环境温度应保持在（23土2）℃，所测环境温度应记录在报告中。6.1.4环境相对湿度
在试验过程中，实验室相对湿度应保持在（55土5）%，所测环境相对湿度应记录在报告中。6.1.5负载
使用GB/T20290一2006中附录A规定的试验负载，标准机应按照该标准附录E规定装载，样机按照制造商使用说明书中的规定装载。6.2试验用仪器仪表
6.2.1电量
电量测量准确至0.0001kW·h。
6.2.2功率
功率测量精度如下：
≤10W时，准确至0.01W；
>10W100W时，准确至0.1W；
>100W时，准确至1W。
6.2.3温度
温度测量准确至0.5℃。
6.2.4水量
水量测量准确至士2%。
6.2.5水压
水压测量准确至±5%。
6.2.6时间
时间测量准确至土5s。
6.3试验方法
6.3.1一般要求
每台样机至少进行5次有效的洗涤循环试验。各试验项目的试验结果为全部有效洗涤循环的算术平均值。
6.3.2洁净指数
洁净指数按照GB/T20290一2006第6章规定的方法进行试验，对试验结果的评估与计算按GB/T20290一2006中6.7进行。
6.3.3干燥指数
干燥指数按照GB/T20290一2006第7章规定的方法进行试验，对试验结果的评估与计算按GB/T202902006中7.4进行。免费标准bzxz.net
6.3.4循环耗电量、循环耗水量
循环耗电量、循环耗水量按照GB/T20290一2006第6章规定的方法进行试验，对试验结果的评估与计算按GB/T202902006第8章进行。5
QB/T1520-2013
6.3.5待机功率
洗碗机在待机模式下的输入功率按照下述方法进行测试：a）洗涤程序结束后，不对其进行任何操作，至功率稳定；b）如果在超过30min的时间里，测量的功率变化小于1%，可直接读取测量值作为待机功率；如果功率变化不小于1%，测量不少于60min的耗电量，根据能耗测试结果计算待机模式的平均功率。如果洗碗机带有电源管理功能，程序结束可自动转入关机模式，则测量整个待机模式时间的平均功率。
待机功率按公式（1）计算：
EL×1000
式中：
标准洗涤程序待机功率，单位为瓦（W）；E—待机模式耗电量，单位为千瓦·时（kW·h）；Ti
待机模式耗电量测试时间，单位为小时（h）。6.3.6关机功率
洗碗机在关机模式下的输入功率按照下述方法测试：a）将机器连接至电源，关闭电源开关，至功率稳定：b）测试过程中应满足以下条件：没有任何报警指示器开启；
-门/搁架全部关闭；
-水源保持规定水压：
所有外部通讯均断开，并切断电源。(1)
c）如果在超过30min的时间里，测量的功率变化小于1%，可直接读取测量值作为关机功率；如果功率变化不小于1%，测量不小于60min的耗电量，根据能耗测试结果计算关机模式的平均功率。关机功率按公式（2）计算：
式中：
P。标准洗涤程序关机功率，单位为瓦（W）；E。—关机模式耗电量，单位为千瓦·时（kW-h）：T2
一关机模式耗电量测试时间，单位为小时（h）。6.3.7能源效率指数
6.3.7.1能源效率指数（EEI）按公式（3）计算：AEc×100
式中：
能源效率指数，圆整至1位小数；年耗电量，单位为千瓦·时每年（kW·h/年）：(2)
：（3）
标准年耗电量，单位为千瓦·时每年（kW·h/年）。6.3.7.2年耗电量按公式（4）计算：QB/T1520-2013
525600-(T × 280)
, 525600 -(T × 280)
AEc = E, ×280+
式中：
525600
60×1000
年耗电量，单位为千瓦·时每年（kW·h/年）；标准洗涤程序循环耗电量，单位为千瓦·时（kW-h）；一年标准洗涤程序的运行循环数；标准洗涤程序关机功率，单位为瓦（W）：一-年的时间常数，单位为分钟（min)；标准洗涤程序周期，单位为分钟（min）；标准洗涤程序待机功率，单位为瓦（W）。2
（4）
如果洗碗机装有电源管理系统，程序结束可自动转入关机模式，考虑到待机模式的有效时间，则年耗电量根据公式（5）进行计算：(P×T ×280)+ P, ×[525600 -(T, ×280)- (T × 280)]AEc= E ×280+
60×1000
式中：
525600
年耗电量，单位为千瓦·时每年（kW-h/年）；标准洗涤程序循环耗电量，单位为千瓦·时（kW·h）；一年标准洗涤程序的运行循环数；标准洗涤程序待机功率，单位为瓦（W）；标准洗涤程序待机模式的时间，单位为分钟（min）；标准洗涤程序关机功率，单位为瓦（W）；一年的时间常数，单位为分钟（min）；标准洗涤程序周期，单位为分钟.（min）。6.3.7.3标准年耗电量圆整至2位小数：a）对于额定容量ps≥10套的洗碗机，标准年耗电量按公式（6）计算：SAEc = 7.0 × ps + 378
式中：
SAEc标准年耗电量，单位为千瓦·时每年（kW·h/年）；ps
一个人餐具套数。
b）对于额定容量ps≤9套的洗碗机，标准年耗电量按公式（7）计算：
SAEc=25.2× ps +126
式中：
一标准年耗电量，单位为千瓦·时每年（kW·h/年）；(5)
（7）
QB/T1520-2013
个人餐具套数。
6.3.8水效率指数
6.3.8.1水效率指数按公式（8）计算：式中：
水效率指数：
循环耗水量，单位为升（L)；
标准循环耗水量，单位为升（L)。6.3.8.2标准耗水量按公式（9）计算：WC
SWC=2.5+ps×1.6
式中：
6.3.9噪声
标准耗水量，单位为升（L），圆整至2位小数；个人餐具套数。
洗碗机噪声按照GB/T4214.3规定的方法进行试验。6.3.10无故障运行时间
洗碗机无故障运行时间按照下述规定的方法进行试验：a）环境条件：温度：（20±5）℃，相对湿度：≤80%；b）负载数量：按照GB/T20290一2006规定，应使用干净的餐具：c）使用洁净指数测试程序；
d）每个循环后应间歇至少4min;e）试验电源符合使用说明书要求。(8）
洗碗机在无故障运行时间试验中如发生影响其继续正常使用的故障即为试验结束，发生故障前洗碗机运行的所有完整循环即为无故障运行时间，试验过程中可更换1次喷臂。为缩短试验时间，可使用多台样机同时进行试验，用平均首次故障前时间作为样机的无故障运行时间的估计值。
按公式（10）计算：
MTTFF：
式中：
2(Et, +t。)
x-(2r, +2)
平均首次故障前时间，单位为小时（h)；出现首次故障样机工作时间之和，单位为小时（h)；未出现故障样机工作时间之和，单位为小时（h）；生产方风险，α取10%，则置信度1-α为90%发生首次故障样机数量。
2的分布数值表见GB/T4086.2。
6.3.11机箱涂饰层耐腐蚀
QB/T1520-2013
如图1所示，切取长200mm，宽50mm的机箱试样一块。在外表面一边的中部，用新刮脸刀片划两条长150mm，间距为17mm，深达底材的平行切口，然后置于盐雾试验箱中，用浓度为5%的氯化钠（NaC1）溶液在（35±2）℃环境中喷雾24h。取出后把表面附着物充分水洗，最后测定切口处的锈蚀宽度。
单位为毫米
6.3.12结构及材料
视检洗碗机的结构及材料，必要时通过手工测试。6.3.13电镀件
电镀件按GB/T2423.17规定的进行24h盐雾试验。6.3.14除菌率和抗菌率
6.3.14.1除菌率
按附录B进行试验。
6.3.14.2抗菌率
按GB21551.2相关规定进行试验。7检验规则
7.1检验规则
洗碗机应根据本标准进行测试，并经正式鉴定合格后，方可批量投产。7.2检验说明
每台洗碗机应经制造厂技术检验部门检验合格后方可出厂，并应附有质量检验合格证、使用说明书和保修单。
7.3检验分类
洗碗机的检验分为出厂检验和型式检验。7.4出厂检验
7.4.1必检项目
产品出厂检验必检项目见表3序号1、3、14、15、16、17、18、19、20中的内容。9
