本标准规定了家用和类似用途电动理牌机的术语和定义、产品分类、技术要求、试验方法、检验规则、标志、使用说明、包装、运输和贮存。 本标准适用于对具有立体几何形状的娱乐用硬质牌进行混合、整理、码排等处理的器具，也适用于对硬质牌以外类型娱乐牌进行混合、整理、码排等处理的器具。

ICS97.030
分类号：Y63
备案号：30264-2011

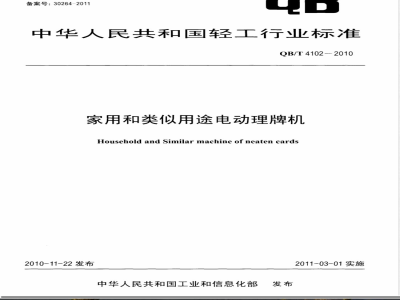

中华人民共和国轻工行业标准
QB/T4102-2010
家用和类似用途电动理牌机
Household and Similar machine of neaten cards2010-11-22发布
中华人民共和国工业和信息化部发布
2011-03-01实施

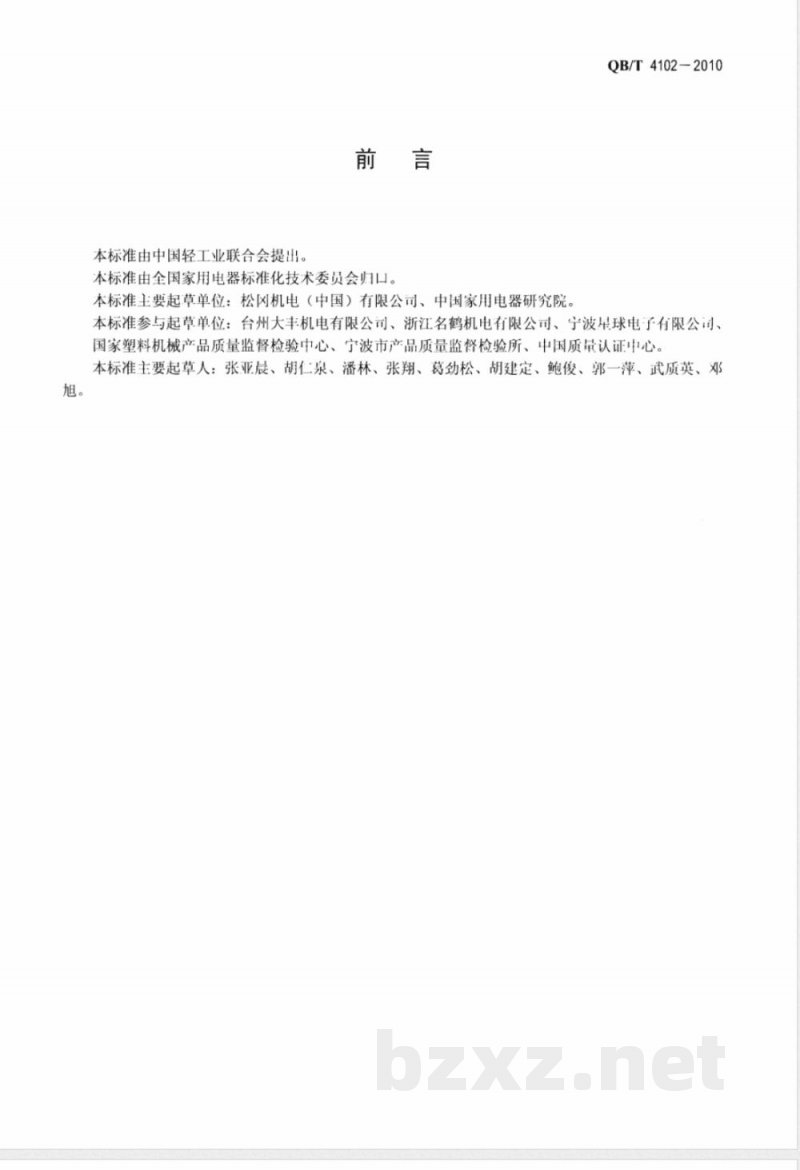

本标准由中国轻工业联合会提出。前言
本标准由全国家用电器标准化技术委员会归口。本标准主要起草单位：松冈机电（中国）有限公司、中国家用电器研究院。QB/T4102-2010
本标准参与起草单位：台州大丰机电有限公司、浙江名鹤机电有限公司、宁波星球电子有限公司、国家塑料机械产品质量监督检验中心、宁波市产品质量监督检验所、中国质量认证中心。本标准主要起草人：张亚晨、胡仁泉、潘林、张翔、葛劲松、胡建定、鲍俊、郭一萍、武质英、邓1范围
家用和类似用途电动理牌机
QB/T4102-2010

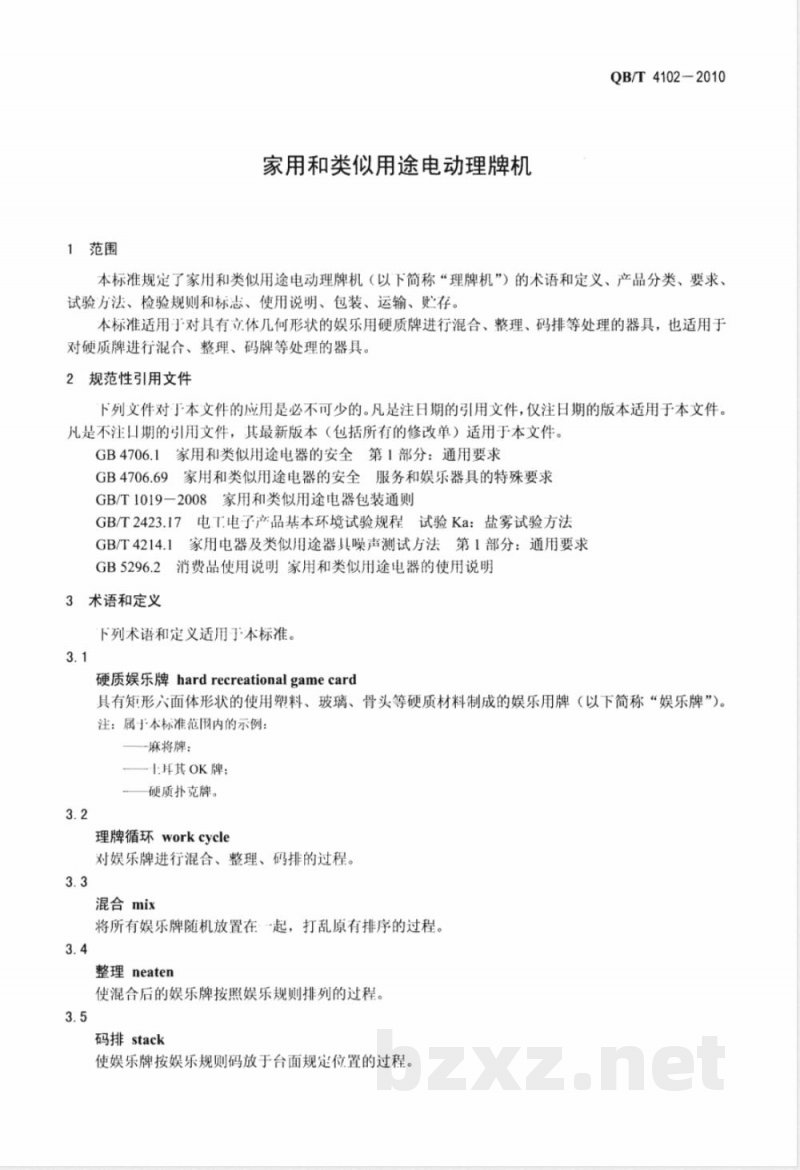

本标准规定了家用和类似用途电动理牌机（以下简称“理牌机”）的术语和定义、产品分类、要求、试验方法、检验规则和标志、使用说明、包装、运输、贮存。本标准适用于对具有立体几何形状的娱乐用硬质牌进行混合、整理、码排等处理的器具，也适用于对硬质牌进行混合、整理、码牌等处理的器具。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件凡是不注口期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB4706.1家用和类似用途电器的安全第1部分：通用要求GB4706.69家用和类似用途电器的安全服务和娱乐器具的特殊要求GB/T1019一2008家用和类似用途电器包装通则GB/T2423.17电T电子产品基本环境试验规程试验Ka：盐雾试验方法GB/T4214.1家用电器及类似用途器具噪声测试方法第1部分：通用要求GB5296.2消费品使用说明家用和类似用途电器的使用说明3术语和定义
下列术语和定义适用于本标准。3.1
硬质娱乐牌hardrecreationalgamecard具有矩形六面体形状的使用塑料、玻璃、骨头等硬质材料制成的娱乐用牌（以下简称“娱乐牌”）。注：属于本标准范围内的示例：一麻将牌：
—1耳其OK牌：
硬质扑克牌。
理牌循环workcycle
对娱乐牌进行混合、整理、码排的过程。3.3
混合mix
将所有娱乐牌随机放置在：起，打乱原有排序的过程。3.4
整理neaten
使混合后的娱乐牌按照娱乐规则排列的过程。3.5
码排stack
使娱乐牌按娱乐规则码放于台面规定位置的过程。QB/T4102-2010bZxz.net

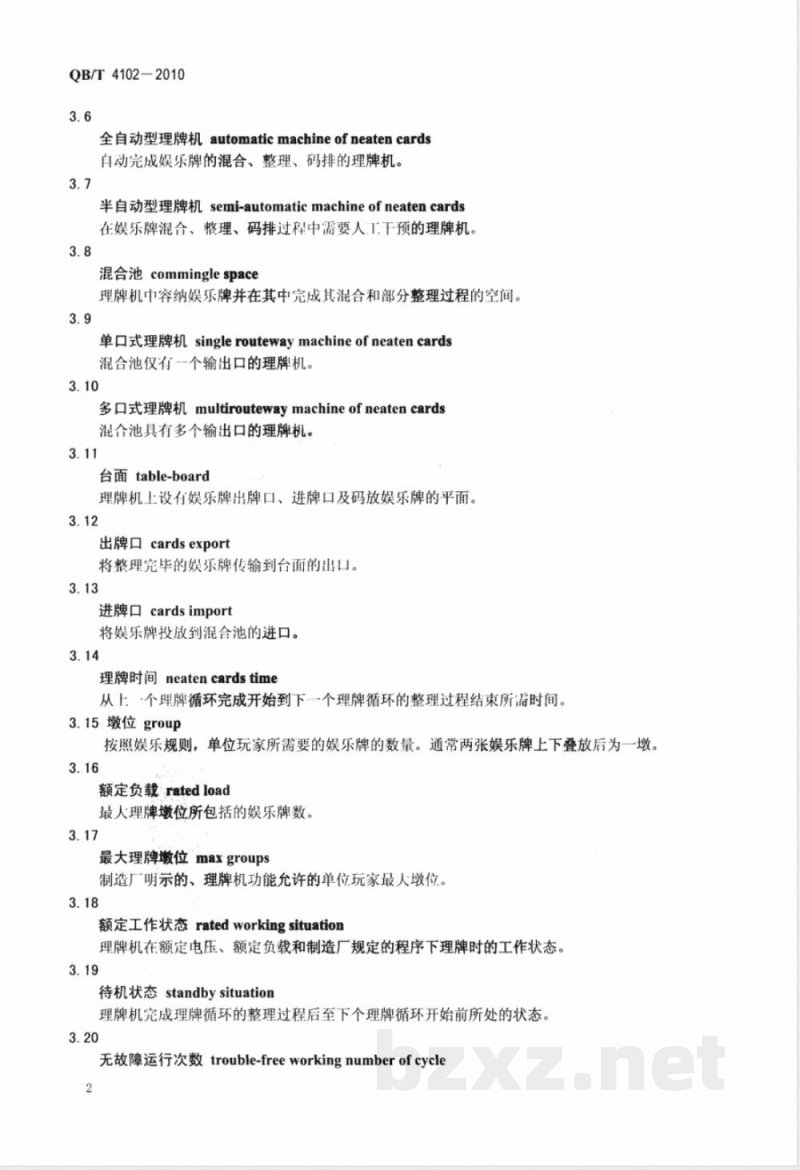

全自动型理牌机automaticmachineofneatencards白动完成娱乐牌的混合、整理、码排的理牌机。3.7
半自动型理牌机semi-automaticmachineofneatencards在娱乐牌混合、整理、码排过程中需要人1干预的理牌机。3.8
混合池comminglespace
理牌机中容纳娱乐牌并在其中完成其混合和部分整理过程的空间。3.9
单口式理牌机singleroutewaymachineofneatencards混合池仅有--个输出口的理牌机。3.10
多口式理牌机multiroutewaymachineofneatencards混合池具有多个输出口的理牌机。3.11
台面table-board
理牌机上设有娱乐牌出牌口、进牌口及码放娱乐牌的平面。3.12
出牌口cardsexport
将整理完毕的娱乐牌传输到台面的出口。3.13
进牌口cardsimport
将娱乐牌投放到混合池的进口。3.14
理牌时间neatencardstime
从上·个理牌循环完成开始到下个理牌循环的整理过程结束所靠时间。3.15墩位group
按照娱乐规则，单位玩家所需要的娱乐牌的数量。通常两张娱乐牌上下叠放后为一墩。3.16
额定负载ratedload
最大理牌墩位所包括的娱乐牌数。3.17
最大理牌墩位maxgroups
制造厂明示的、理牌机功能充许的单位玩家最人墩位。3.18
额定工作状态ratedworkingsituation理牌机在额定电压、额定负载和制造厂规定的程序下理牌时的工作状态。3.19
待机状态standbysituation
理牌机完成理牌循环的整理过程后至下个理牌循环开始前所处的状态。3.20
无故障运行次数trouble-freeworkingnumberofcycle2
理牌机在额定工作状态下，正常完成理牌循环的次数。注：故障的示例：
卡牌：在理牌循环中，娱乐牌被卡滞而导致理牌循环中止、QB/T4102-2010

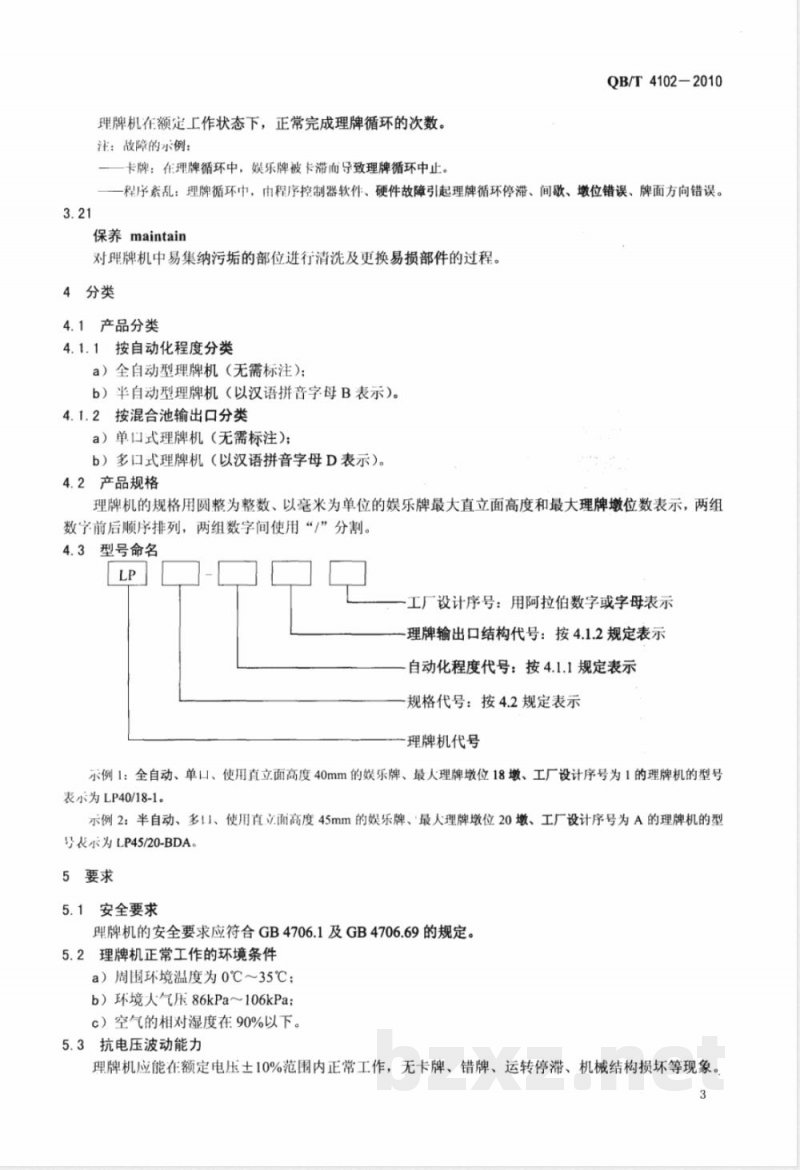

程序乱：理牌循环中，巾程序控制器软件、硬件故障引起理牌循环停滞、间歇、墩位错误、牌面方向错误。保养maintain
对理牌机中易集纳污垢的部位进行清洗及更换易损部件的过程。4分类
4.1产品分类
4.1.1按自动化程度分类
a）全自动型理牌机（无需标注）；b）半自动型理牌机（以汉语拼音字母B表示）。4.1.2按混合池输出口分类
a）单口式理牌机（无需标注）；b）多口式理牌机（以汉语拼音字母D表示）。4.2产品规格
理牌机的规格用圆整为整数、以毫米为单位的娱乐牌最大直立面高度和最大理牌墩位数表示，两组数字前后顺序排列，两组数字间使用“/”分割。4.3型号命名
工厂设计序号：用阿拉伯数字或字母表示理牌输出口结构代号：按4.1.2规定表示自动化程度代号：按4.1.1规定表示规格代号：按4.2规定表示
理牌机代号
示例1：全自动、单口、使用直立面高度40mm的娱乐牌、最大理牌墩位18墩、工厂设计序号为1的理牌机的型号表小为LP40/18-1。
示例2：半自动、多I1、使用直立.面高度45mm的娱乐牌、最大理牌墩位20墩、工厂设计序号为A的理牌机的型表示为LP45/20-BDA
5要求
5.1安全要求
理牌机的安全要求应符合GB4706.1及GB4706.69的规定。5.2理牌机正常工作的环境条件
a）周围环境温度为0℃35℃；
b）环境大气压86kPa～106kPa；c）空气的相对湿度在90%以下。5.3抗电压波动能力
理牌机应能在额定电压土10%范围内正常工作，无卡牌、错牌、运转停滞、机械结构损坏等现象。3
QB/T4102-2010
5.4噪声
理牌机以额定亡作状态运转时的声功率级噪声值应符合表1规定。表1
噪声等级/dB（A计权市功率级）A级
5.5理牌时间
理牌机的理牌时间应符合表2的要求。规
16墩位以下（含16墩位）
17、18墩位
19墩位
5.6无故障运行次数
本要求仅适用于全白动型理牌机。表2
理牌时间/s
理牌机无故障运行次数n及分级要求应符合表3的规定。试验后，应能继续正常工作。表3
无故障运行次数n/次
≥5000
5.7抗倾斜
3000≤n<5000
2000≤n<3000
理牌机在偏离水平面不超过5°的情况下，应能正常工作，无卡牌、掉牌、运转停滞等异常现象。5.8稳定性
理牌机应满足稳定性要求。在进行6.8.3试验时，地脚不应有离地现象。6试验方法
6.1试验条件
6.1.1型式试验应在环境温度为（20士5）℃，相对湿度60%70%，无外界气流，无强烈阳光和其他热辐射作用的室内进行。
6.1.2试验电源为单相交流正弦波，电压及频率波动范围不应超过额定值的土1%。6.1.3试验应在生产厂使用说明规定的使用状态下进行。6.1.4试验用负载牌应使用制造厂附带的或指定的专用娱乐牌。6.2仪器仪表
6.2.1用于型式试验的电工测量仪表，除已具体规定的仪表外，其精度应不低于0.5级，出）试验应不低于1.0级。
6.2.2测量温度用的温度计，其精度应在0.5℃以内。6.2.3
测量时间用的仪表，其精度应在0.5s以内。测量质量的衡器以下克（kg）计，精确不大于5g。测量噪声的试验设备应为1型声级计。6.2.5
6.3抗电压波动能力试验
QB/T4102-2010
理牌机在额定负载和额定工作状态下，分别在0.9和1.1倍额定电压的条件下，各进行10次理牌。6.4噪声测试
6.4.1测试条件
a）噪声测试环境为半消声室，其他环境下的测试应符合GB/T4214.1的规定；b）将理牌机放置在稳固的台座上，并在台座上铺一层厚5mm～10mm弹性垫；c）理牌机在额定工作状态下运转，见图1，图中各测试点的坐标见表5。z
测量表面
测试点
6.4.2测试方法
被测电动理牌机
将传声器分别置于图1所示的1、2、3、4位置，用声级计（A计权）测定噪声，读取在一个理牌循环内噪声的最大值，以四点噪声的算术平均值作为该机的平均声压级噪声。6.4.3噪声的声功率级按公式（1）计算：Lw=(
式中：
Lw—理牌机噪声声功率值，单位为分贝（dB)；L,—四个测试点噪声的噪声平均声压级值，单位为分贝（dB)；S
测量表面的包络面积，单位为平方米（m2)；（1)
QB/T4102-2010
设11、12、13分别为理牌机箱体的长、宽和高，单位为米（m）。则：S=4（ab+bc+ac）
台+1：b=+1；c=l++1
So—基准面面i积，取So=1m2。
6.5理牌时间测试
打开理牌机进牌口，在不超过5s的时间内完成将娱乐牌投入到混合池中并在完全关闭进牌口后开始计时，直至理牌究毕达到待机状态所用的时间。共进行5次测试，取5次测试结果的算数平均值作为理牌时间的测试结果。6.6无故障运行次数试验
理牌机在额定工作状态下进行试验。每次理牌之间间隔不人丁90s，连续进行试验。理牌机在无故障运行试验中如发生影响其继续正常使用的故障，试验即结束。试验期间，允许每500次试验对制造厂说明书指定的维扩保养部位保养一次。6.7抗倾斜试验
将理牌机置于偏于水平面5°的斜面上，进行5次理牌。6.8稳定性试验
6.8.1试验前的准备
一理牌机按制造厂的说明书进行安装：理牌机放置在水平、平整并具有刚性的试验基面上；一用一高度大于12mm的挡块阻放置在理牌机地脚处以防止其移动，挡块的放置不应阻碍理牌机倾覆。如因理牌机结构原因需使用高度大于12mm的挡块，则以正好能防止理牌机移动为宜：在理牌机最不稳定的台边通过加载垫进行加载试验，如理牌机最不稳定的台边不易选择，则通过试验确定：
加载垫为：·i径100mm、边沿倒圆半径12mm、表面光滑的刚性圆柱体。加载垫的质量应计算在加载质量内。
6.8.2试验允许误差
加载点定位尺寸的允许误差为土2mm，加载力的允许误差为士5%。6.8.3试验程序
6.8.3.1垂直加载稳定性试验
在理牌机台面的任意边缘的中点离边沿向内50mm台面处，通过加载垫垂直向下逐渐施力，参见图2。
-对于独脚理牌机，施力200N；
一对于四脚或其他类型的理牌机，施力600N。6.8.3.2垂直和水平加载稳定性试验在理牌机台面的任意边缘的中点离边沿向内50mm台面处，通过加载垫垂直向下逐渐施力，直至达到规定值，同时在该台面边缘中点向外逐渐施加一个水平力直至达到规定值，参见图2。对于独脚理牌机，垂直施力200N、水平施力30N；对于四脚或其他类型的理牌机，垂直施力600N，水平施力40N。6
7检验规则
7.1检验规则
理牌机应根据本标准试验，并经正式鉴定合格后，方能批量投产。7.2检验说明
QB/T4102-2010
每台理牌机应经制造厂检验合格后方能出厂，并应附有质量检验合格证、使用说明书和保修单。7.3检验类别
理牌机的检验分为出厂检验（或例行检验）和型式检验。7.4出厂检验
出」检验即在生产过程的末端对产品进行的100%的检验，出厂检验项目全部合格方可出厂。出检验的必检至少包括标志、电气强度、接地电阻（适用时）等项目。山厂检验的方法川参照GB4706.69，结合生产状况以及产品认证的需要由企业自行规定。7.5型式检验
7.5.1理牌机在下列情况之一，应进行型式检验。a）试制的新产品；
b）间隔半年以上再生产时；
c）连续生产的产品每年不少于1次；d）当产品在设计、工艺、材料等方面有重大改变时。7.5.2型式检验的项目应包括本标准和GB4706.1、GB4706.69中规定的所有项目。其中，如无特别规定，本标准规定的试验应在一台样品上进行。无故障运行次数试验另行抽取1台。7.5.3型式检验的样品应从出厂‘检验合格的产品中随机抽取。8标志、说明书、包装、运输、购存8.1标志
理牌机及其包装上的标志应符合GB4706.1、GB4706.69、GB5296.2的相应要求。8.2使用说明
使用说明应符合GB4706.1、GB4706.69、GB5296.2的相应要求。8.3包装
8.3.1理牌机应用牢固的包装箱包装，其技术要求应符合GB/T1019的有关规定。8.3.2包装措施应保证产品在：般运输和保管条件下，不致因颠振、装卸、受潮和侵入灰尘而使理牌机受到损伤。
QB/T4102-2010
3包装件振动试验按下述方法之一进行：8.3.3
a）包装件应按GB/T1019一2008中5.6的规定进行振动试验，强度按流通条件2，试验结果符合GB/T1019一2008中4.5的规定。如有必要，可建议对包装件按GB/T1019一2008的规定进行型式试验，b）将包装件放在模拟运输振动台上进行模拟运输试验。其功率谱主振频率：f为（2.7土0.5）Hz，f为（7土0.9）Hz。试验后，拆除包装，进行整机安装牢周性检查。8.4运输和购存
8.4.1在运输和些存过程中，不应摔撞，防止雨告淋袭2理牌机应在不开启原包装的状态下，保管于通风良好的仓库中，周围空气中不应有腐蚀性气体8.4.2
存在。
