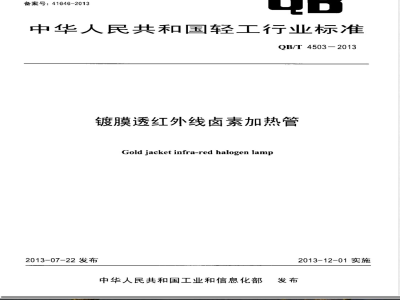

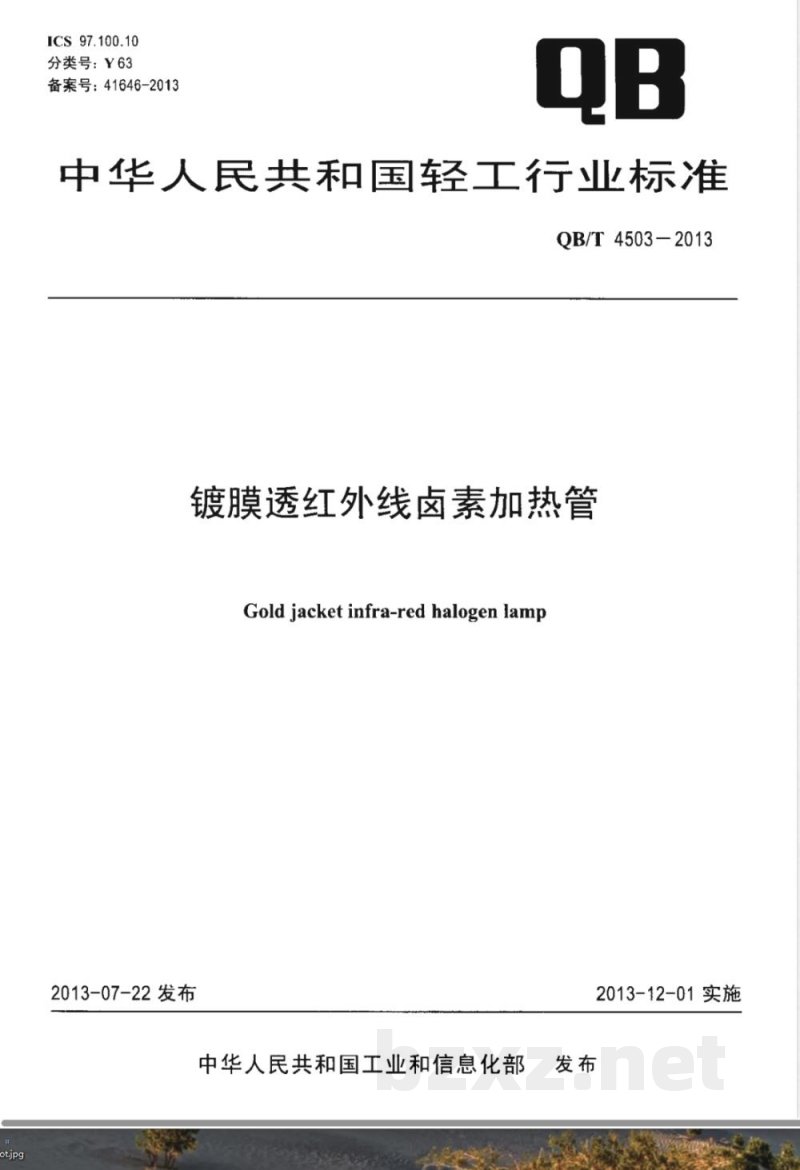

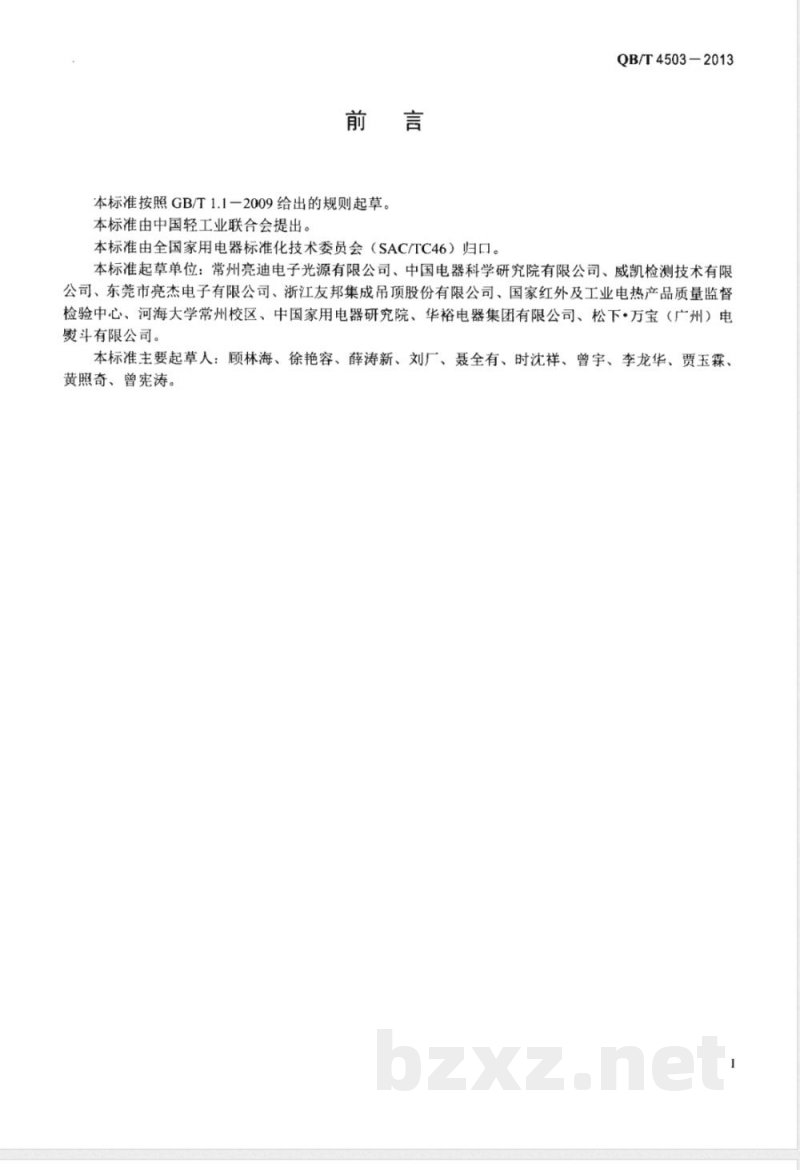

ICS 97.100.10 分类号：Y63 备案号：41646-2013 QB 中华人民共和国轻工行业标准 QB/T 4503-2013 镀膜透红外线卤素加热管 Gold jacket infra-red halogen lamp 2013-07-22 发布 中华人民共和国工业和信息化部发布 2013-12-01 实施 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由中国轻工业联合会提出。 本标准由全国家用电器标准化技术委员会（SAC/TC46）归口。 本标准起草单位：常州亮迪电子光源有限公司、中国电器科学研究院有限公司、威凯检测技术有限公司、东莞市亮杰电子有限公司、浙江友邦集成吊顶股份有限公司、国家红外及工业电热产品质量监督检验中心、河海大学常州校区、中国家用电器研究院、华裕电器集团有限公司、松下·万宝（广州）电熨斗有限公司。 本标准主要起草人：顾林海、徐艳容、薛涛新、刘厂、聂全有、时沈祥、曾宇、李龙华、贾玉霖、黄照奇、曾宪涛。 1 范围 本标准规定了镀膜透红外线卤素加热管的术语和定义、型号命名与基本参数、要求、试验方法、检验规则、标志、包装、运输和贮存。 本标准适用于功率不大于2000W的镀膜透红外线卤素加热管（以下简称“镀膜加热管”）。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。 凡是注日期的引用文件，仅注日期的版本适用；凡是不注日期的引用文件，其最新版本（包括修改单）适用。 GB/T 191 包装储运图示标志（GB/T 191—2008，ISO 780：1997，MOD） GB/T 1406.4—2008 灯头的型式和尺寸 第4部分：杂类灯头（IEC 60061-1：2005，MOD） GB/T 2423.10 电工电子产品环境试验 第2部分：试验方法 试验Fc：振动（正弦） GB/T 2828.1 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T 2829 周期检验计数抽样程序及表 GB/T 4654—2008 非金属基体红外辐射加热器通用技术条件 GB/T 7287—2008 红外辐射加热器试验方法 GB/T 14094—2005 卤钨灯（非机动车辆用）性能要求 GB 14196.1—2008 白炽灯安全要求 第1部分：家庭和类似场合普通照明用钨丝灯 GB/T 15043—2008 白炽灯泡光电参数的测量方法 3 术语和定义 3.1 卤素加热管 infrared halogen lamp 充有卤素或卤化物的钨丝加热管。 3.2 镀膜透红外线卤素加热管 gold jacket infra-red halogen lamp 在卤素加热管的石英外玻璃壳表面蒸镀特定材料，有效过滤紫外光谱、可见光谱并透射红外光谱的卤素加热管。 3.3 封支架 dimple 支架圈与石英玻璃壳之间的固定结构，使其能任意方向工作的支架结构。 3.4 表面负载 surface load 镀膜加热管有效发热区辐射面单位面积内的功率负载，单位为W/cm²。 4 型号命名与基本参数 4.1 型号命名 型号由管体形状代号、额定电压、额定功率、管座型号、镀膜标识及封支架代号等组成。 示例：LHW354-230-1500 SK15s/DM/F 表示额定电压230V、功率1500W、直管长度354mm的镀膜产品。 4.2 基本参数 典型镀膜加热管基本参数如下： LHW118—500 R7s/DM/ LHW254—800 R7s/DM/ LHW354—800 SK15s/DM/ LHW254—1000 R7s/DM/ LHW287—1000 SK15s/DM/ LHW354—1000 SK15s/DM/ LHW254—1200 R7s/DM/ LHW354—1200 SK15s/DM/ LHW435—1200 SK15s/DM/ LHW470—1200 SK15s/DM/ （后续参数表因OCR识别缺失未完整恢复）
