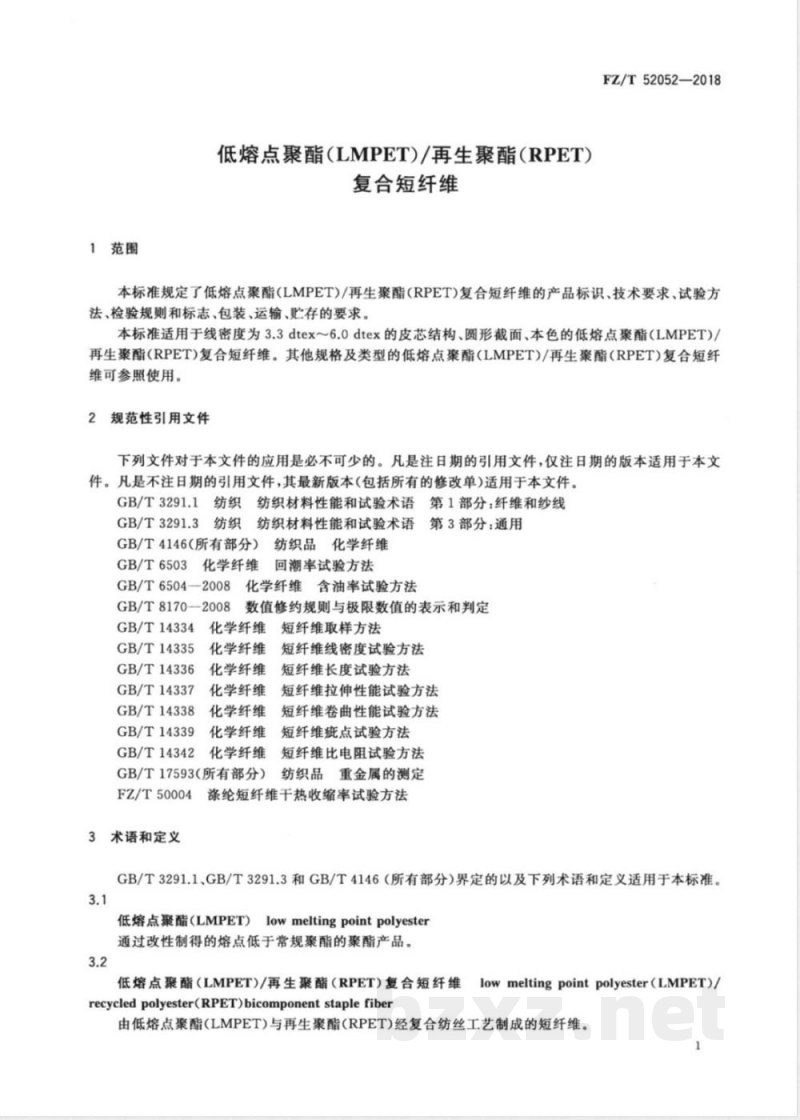

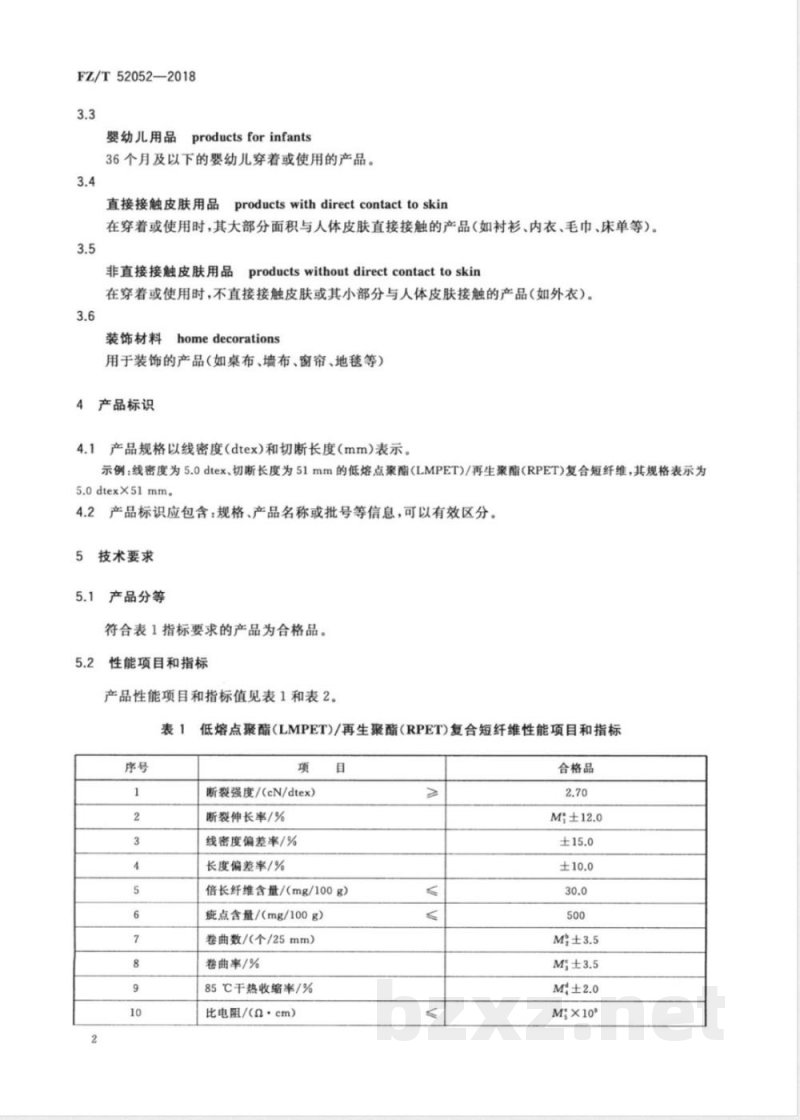

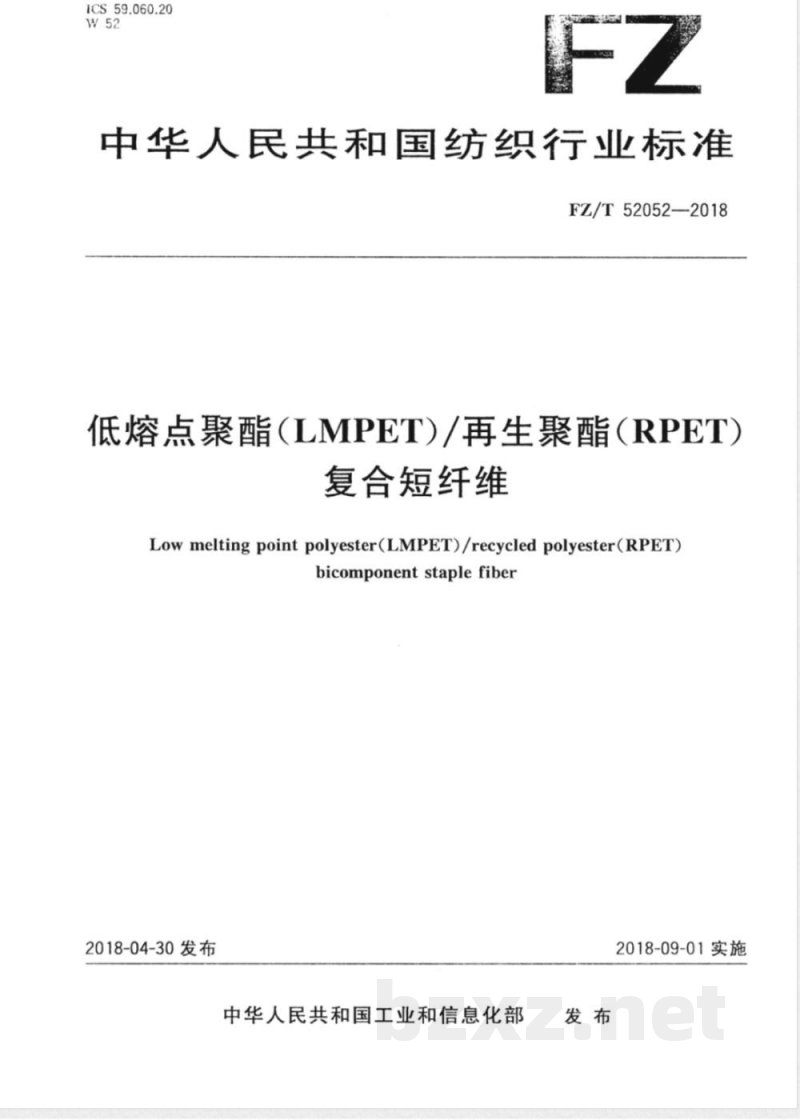

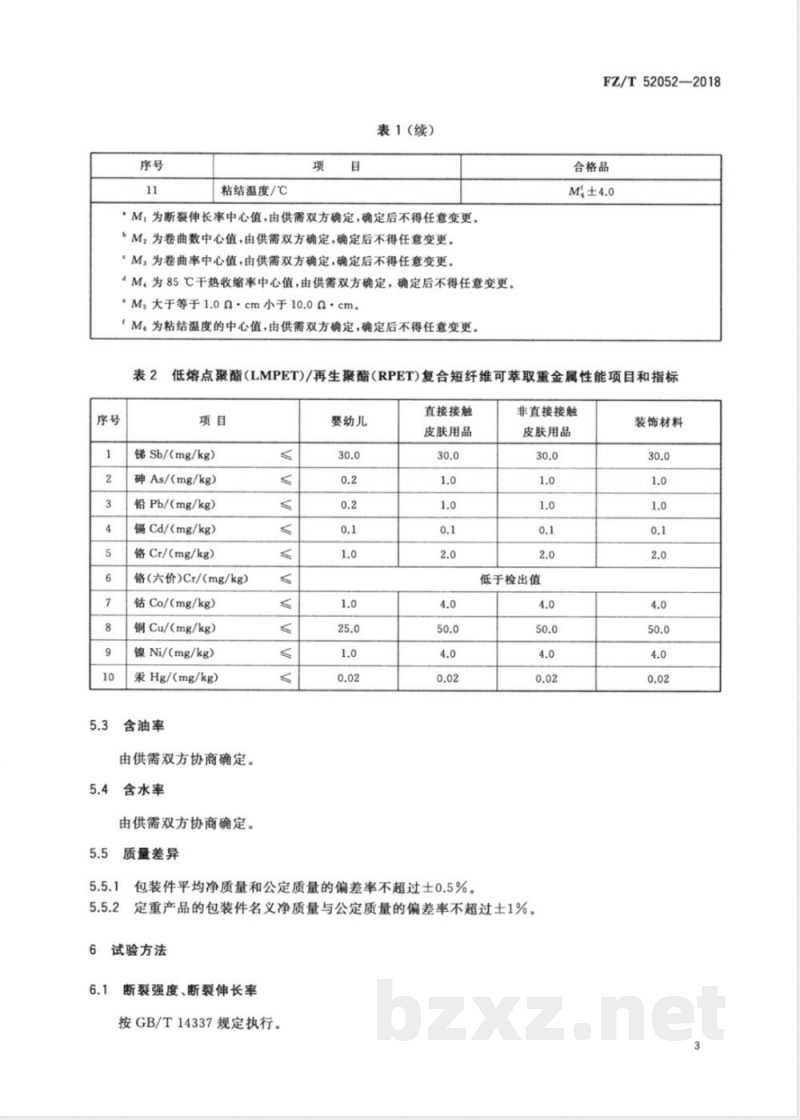

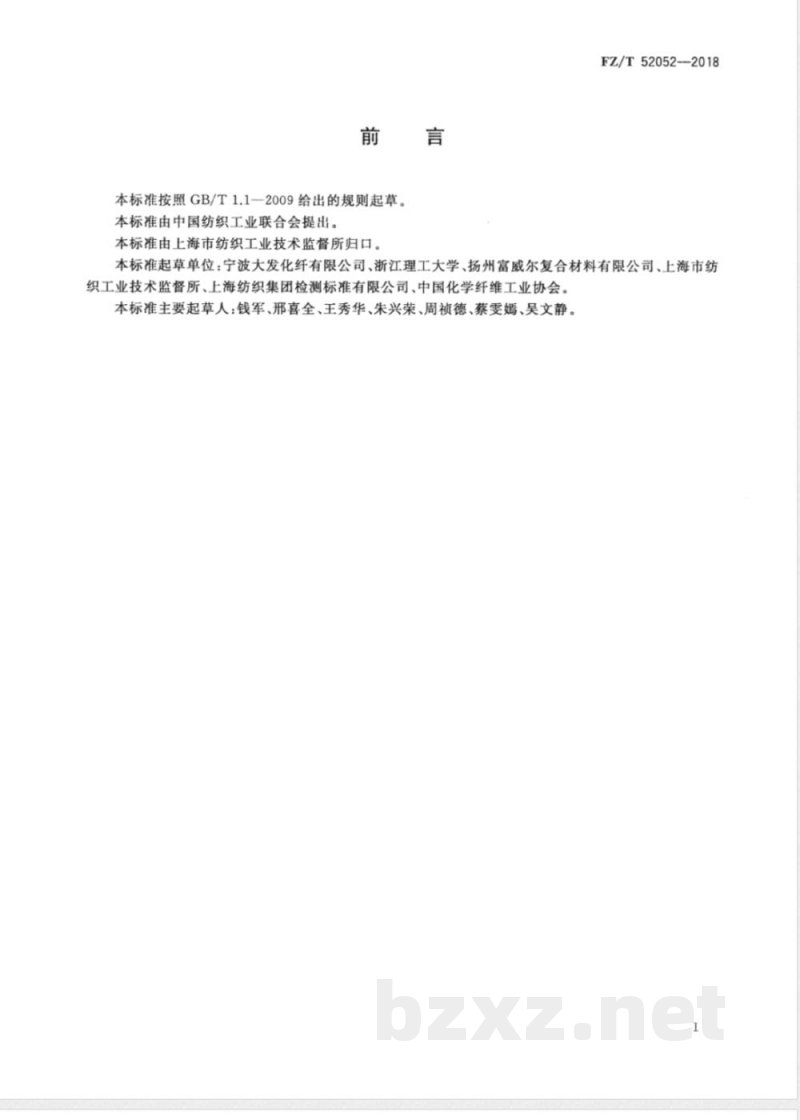

ICS 59.060.20 W52 FZ 中华人民共和国纺织行业标准 FZ/T 52052—2018 低熔点聚酯（LMPET）/再生聚酯（RPET）复合短纤维 Low melting point polyester (LMPET) / recycled polyester (RPET) bicomponent staple fiber 2018-04-30发布 中华人民共和国工业和信息化部发布 2018-09-01实施 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由中国纺织工业联合会提出。 本标准由上海市纺织工业技术监督所归口。 本标准起草单位：宁波大发化纤有限公司、浙江理工大学、扬州富威尔复合材料有限公司、上海市纺织工业技术监督所、上海纺织集团检测标准有限公司、中国化学纤维工业协会。 本标准主要起草人：钱军、邢喜全、王秀华、朱兴荣、周祯德、蔡雯嫣、吴文静。 1 范围 本标准规定了低熔点聚酯（LMPET）/再生聚酯（RPET）复合短纤维的产品标识、技术要求、试验方法、检验规则以及标志、包装、运输、贮存的要求。 本标准适用于线密度为3.3 dtex～6.0 dtex的皮芯结构、圆形截面、本色的低熔点聚酯（LMPET）/再生聚酯（RPET）复合短纤维。其他规格及类型的复合短纤维可参照使用。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。 GB/T 3291.1 纺织材料性能和试验术语 第1部分：纤维和纱线 GB/T 3291.3 纺织材料性能和试验术语 第3部分：通用 GB/T 4146（所有部分）化学纤维相关标准 GB/T 6503 化学纤维 回潮率试验方法 GB/T 6504-2008 化学纤维 含油率试验方法 GB/T 8170-2008 数值修约规则与极限数值的表示和判定 GB/T 14334 化学纤维 短纤维取样方法 GB/T 14335 化学纤维 短纤维线密度试验方法 GB/T 14336 化学纤维 短纤维长度试验方法 GB/T 14337 化学纤维 短纤维拉伸性能试验方法 GB/T 14338 化学纤维 短纤维卷曲性能试验方法 GB/T 14339 化学纤维 短纤维疵点试验方法 GB/T 14342 化学纤维 短纤维比电阻试验方法 GB/T 17593（所有部分）纺织品重金属的测定 FZ/T 50004 涤纶短纤维干热收缩率试验方法 3 术语和定义 GB/T 3291.1、GB/T 3291.3及GB/T 4146（所有部分）界定的术语及以下定义适用于本标准。 3.1 低熔点聚酯（LMPET） 通过改性制得的熔点低于常规聚酯的聚酯产品。 3.2 LMPET/RPET复合短纤维 由低熔点聚酯（LMPET）与再生聚酯（RPET）经复合纺丝工艺制成的短纤维。 3.3 婴幼儿用品 36个月及以下婴幼儿穿着或使用的产品。 3.4 直接接触皮肤用品 在穿着或使用过程中大部分面积与人体皮肤直接接触的产品，如衬衫、内衣、毛巾、床单等。 3.5 非直接接触皮肤用品 在穿着或使用过程中不直接接触皮肤或仅小部分接触的产品，如外衣等。 3.6 装饰材料 用于装饰的产品，如桌布、墙布、窗帘、地毯等。 4 产品标识 4.1 产品规格以线密度（dtex）和切断长度（mm）表示。 示例：5.0 dtex × 51 mm表示线密度5.0 dtex、切断长度51 mm的复合短纤维。 4.2 产品标识应包含规格、产品名称或批号等信息，以便区分。 5 技术要求 5.1 产品分等 符合表1指标要求的产品为合格品。 5.2 性能项目和指标 产品性能项目及指标见表1、表2（原文未完整提供）。
