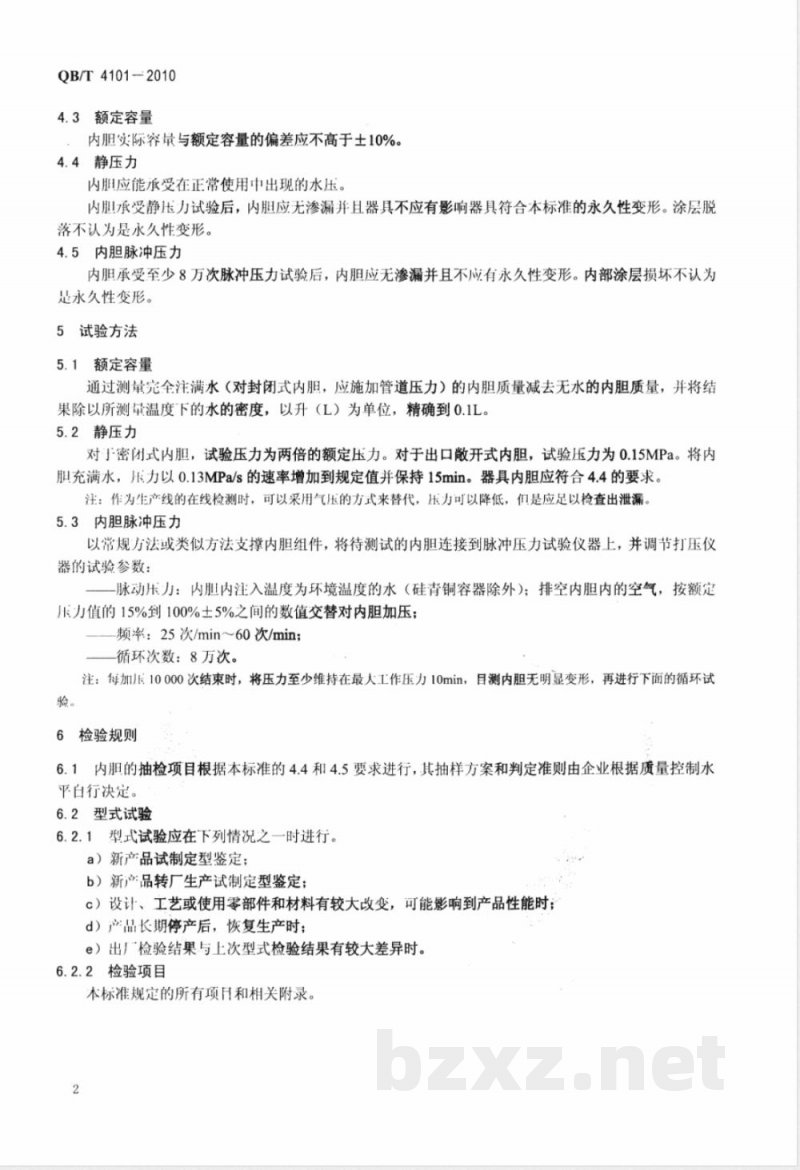

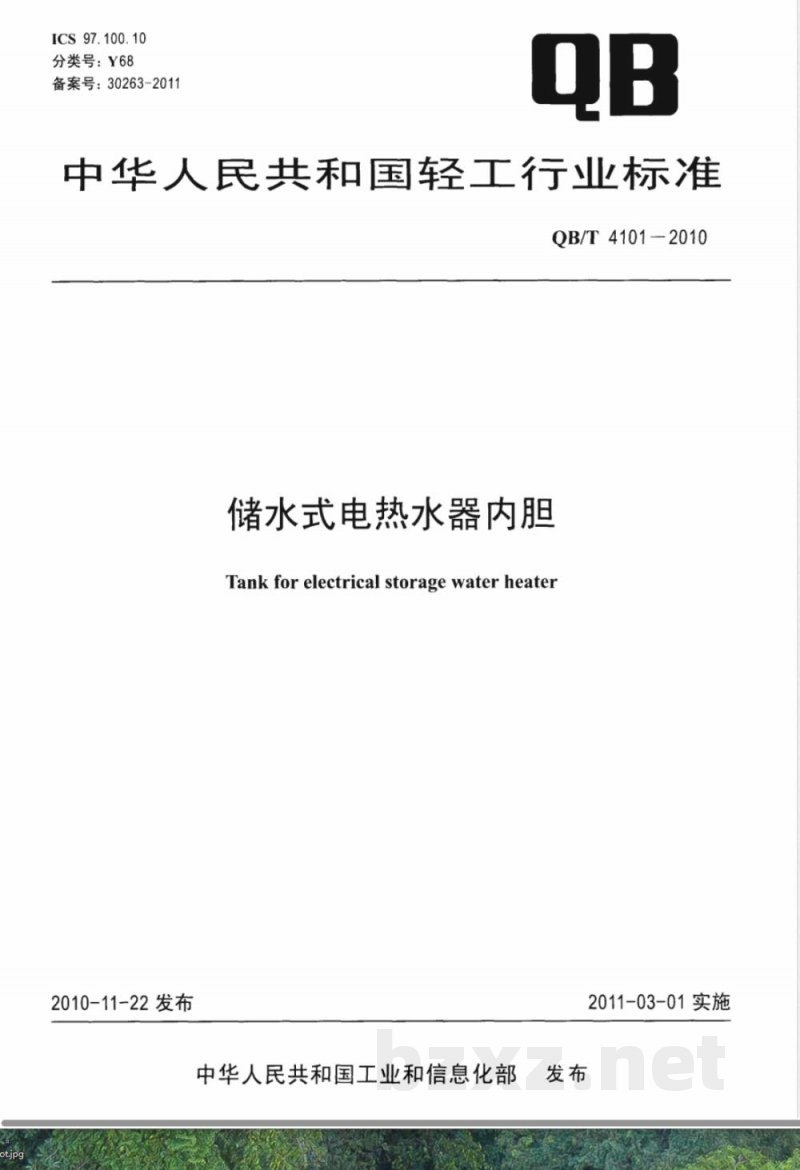

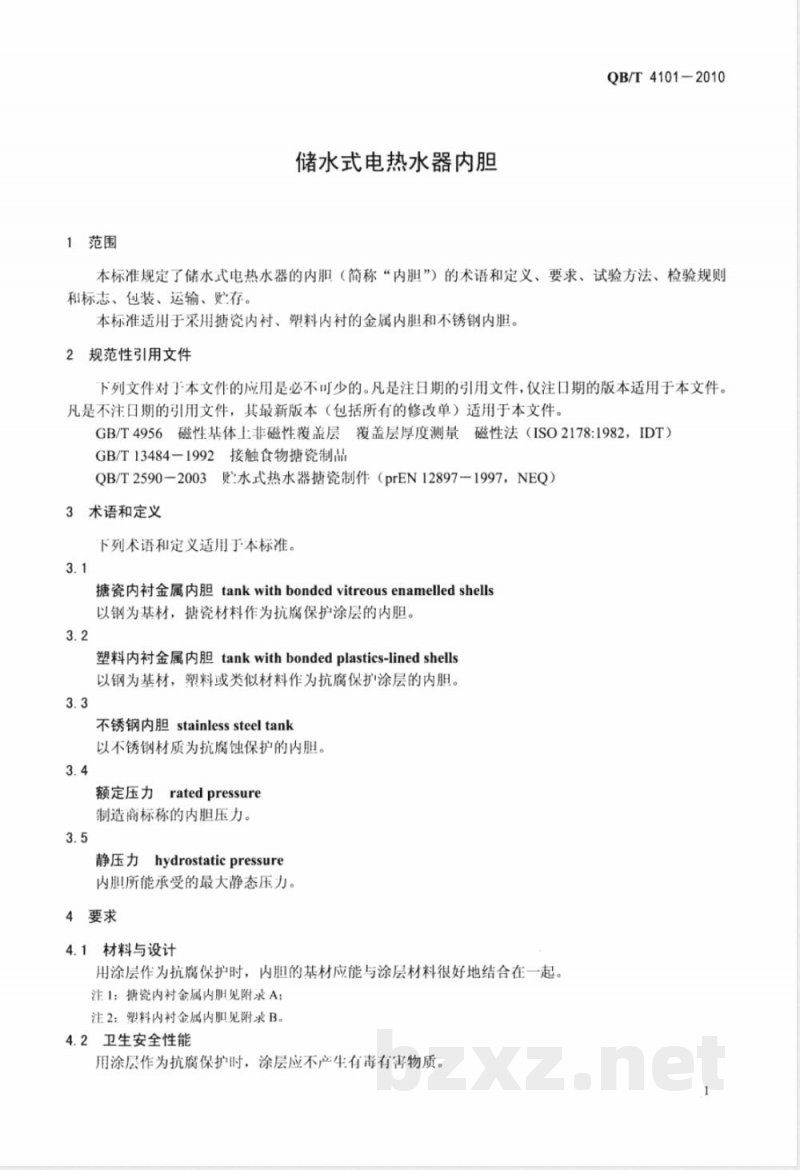

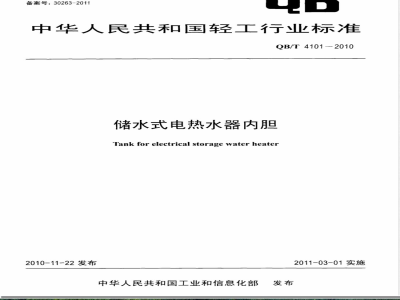

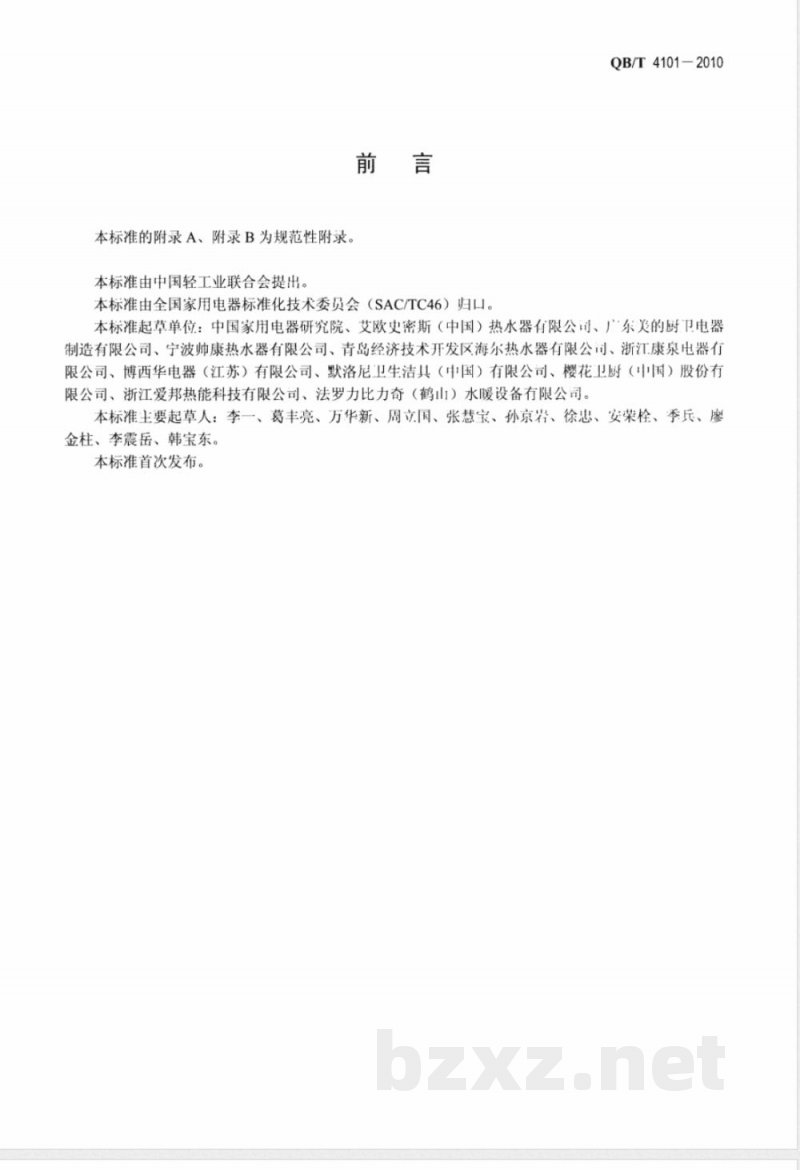

QB/T4101-2010 储水式电热水器内胆 前言 本标准的附录A、附录B为规范性附录。本标准由中国轻工业联合会提出，全国家用电器标准化技术委员会（SAC/TC46）归口。 起草单位包括中国家用电器研究院、艾欧史密斯（中国）热水器有限公司、美的厨卫电器制造有限公司、海尔热水器有限公司等多家企业。 本标准为首次发布。 1 范围 本标准规定了储水式电热水器内胆（简称“内胆”）的术语和定义、要求、试验方法、检验规则以及标志、包装、运输和贮存。 本标准适用于采用搪瓷内衬、塑料内衬的金属内胆及不锈钢内胆。 2 规范性引用文件 下列文件对于本标准的应用是必不可少的。 注日期文件仅适用该版本，不注日期文件以最新版本（含修改单）为准。 主要引用标准包括： GB/T4956 非磁性覆盖层厚度测量磁性法 GB/T13484-1992 接触食物搪瓷制品标准 QB/T2590-2003 水式热水器瓷制件标准 3 术语和定义 3.1 搪瓷内衬金属内胆 tank with bonded vitreous enamelled shells 以钢为基材，搪瓷材料作为抗腐蚀保护涂层的内胆。 3.2 塑料内衬金属内胆 tank with bonded plastics-lined shells 以钢为基材，塑料或类似材料作为抗腐蚀保护涂层的内胆。 3.3 不锈钢内胆 stainless steel tank 以不锈钢材料作为抗腐蚀保护结构的内胆。 3.4 额定压力 rated pressure 制造商标称的内胆工作压力。 3.5 静压力 hydrostatic pressure 内胆所能承受的最大静态压力。 4 要求 4.1 材料与设计 采用涂层作为抗腐蚀保护时，内胆基材应与涂层材料具有良好结合性。 注：搪瓷内衬金属内胆见附录A，塑料内衬金属内胆见附录B。 4.2 卫生安全性能 涂层材料在使用过程中不应释放有毒有害物质。 4.3 额定容量 内胆实际容量与额定容量偏差应不超过±10%。 4.4 静压力 内胆应能承受正常使用水压。静压力试验后应无渗漏，且无影响使用的永久性变形，涂层脱落不视为永久性变形。 4.5 内胆脉冲压力 内胆应能承受至少8万次脉冲压力试验，试验后应无渗漏且无永久性变形，内部涂层损坏不视为永久性变形。 5 试验方法 5.1 额定容量 通过测量满水内胆质量减去空内胆质量，并除以水密度计算容量，结果以L表示，精确至0.1L。 5.2 静压力试验 密闭式内胆试验压力为额定压力的2倍，开放式内胆为0.15MPa。将内胆充满水后以0.13MPa/s速率加压至规定值并保持15min，检查是否符合要求。 5.3 内胆脉冲压力试验 将内胆连接脉冲试验装置，以环境温度水进行测试，压力在额定压力15%至100%±5%之间循环变化，频率25～60次/min，总循环次数8万次。 6 检验规则 6.1 抽检项目根据4.4和4.5要求进行，抽样方案由企业自行制定。 6.2 型式试验 型式试验应在新产品定型、新厂转产或设计工艺重大变更时进行。
