本标准规定了家用和类似用途红外桑拿房的术语和定义、分类与命名、要求、试验方法、检验规则及标志、包装、运输、贮存。 本标准适用于家用和类似用途红外桑拿房。

ICS97.100.10
分类号：Y63
备案号：46737-2014

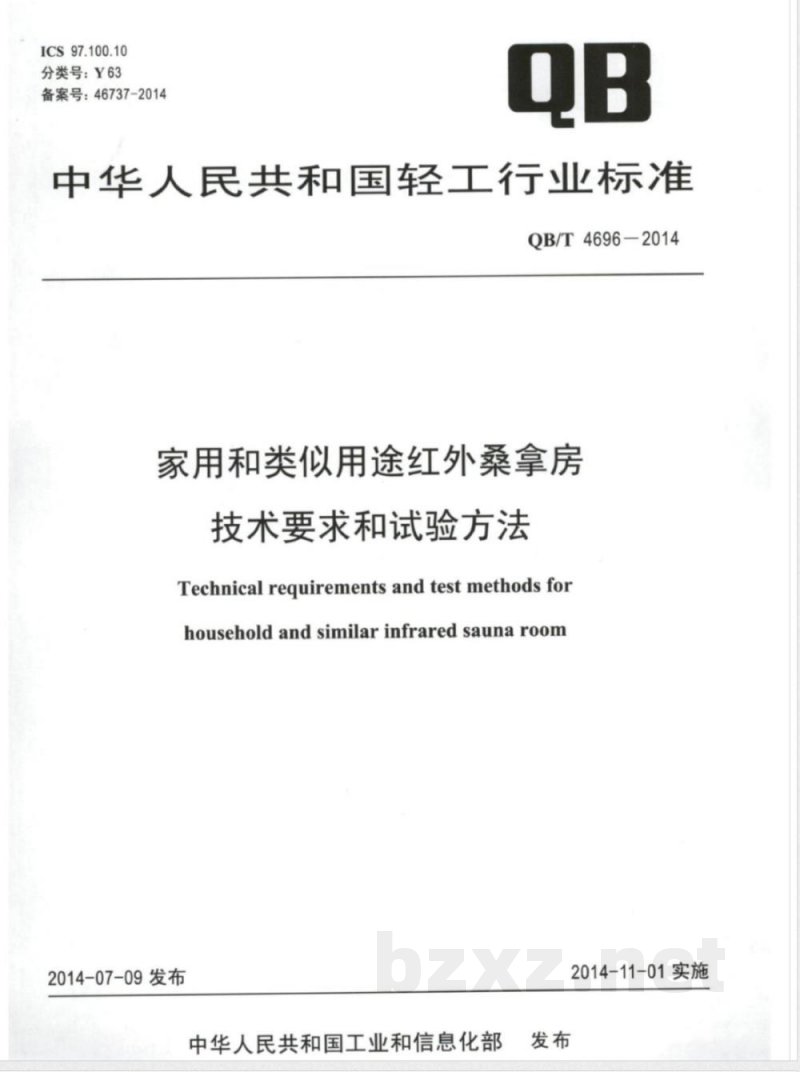

中华人民共和国轻工行业标准
QB/T4696-2014
家用和类似用途红外桑拿房
技术要求和试验方法
Technical requirements and test methods forhousehold and similar infrared sauna room2014-07-09发布
中华人民共和国工业和信息化部2014-11-01实施

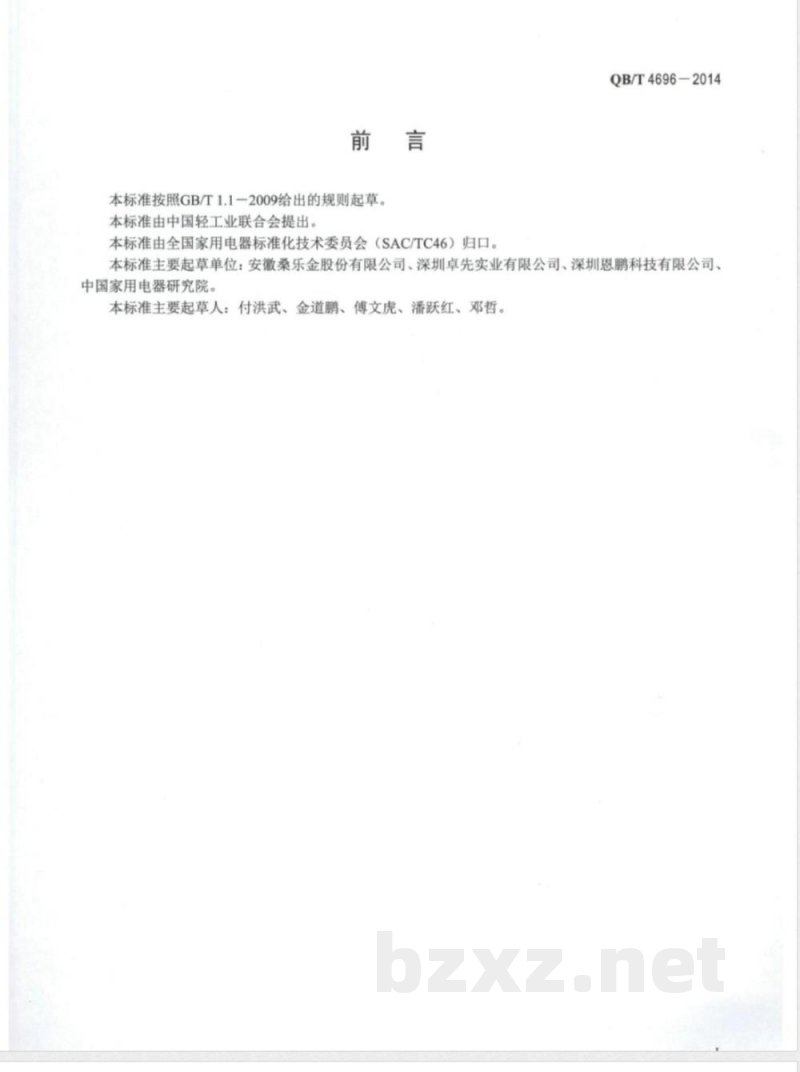

本标准按照GB/T1.1一2009给出的规则起草。本标准由中国轻工业联合会提出。本标准由全国家用电器标准化技术委员会（SAC/TC46）归口。QB/T4696-2014
本标准主要起草单位：安徽桑乐金股份有限公司、深圳卓先实业有限公司、深圳恩鹏科技有限公司、中国家用电器研究院。
本标准主要起草人：付洪武、金道鹏、傅文虎、潘跃红、邓哲。1范围
QB/T4696-2014

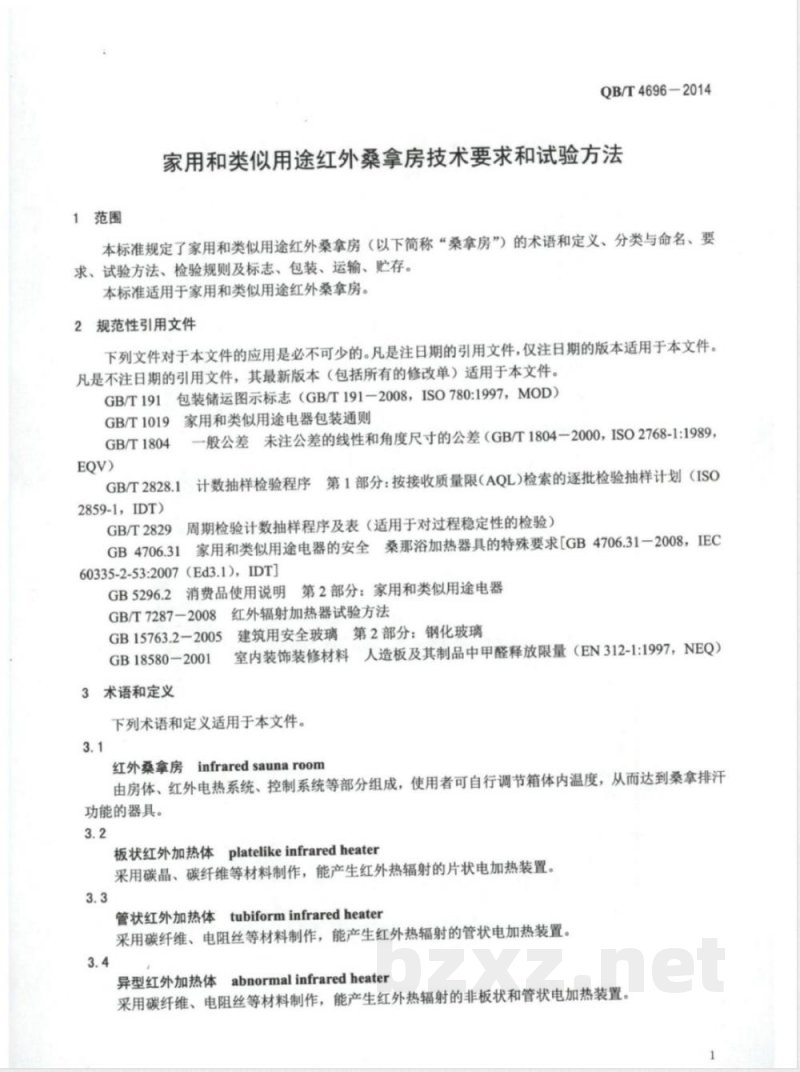

家用和类似用途红外桑拿房技术要求和试验方法本标准规定了家用和类似用途红外桑拿房（以下简称“桑拿房”）的术语和定义、分类与命名、要求、试验方法、检验规则及标志、包装、运输、贮存。本标准适用于家用和类似用途红外桑拿房。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。包装储运图示标志（GB/T191-2008，ISO780:1997，MOD）GB/T191
GB/T1019
GB/T1804
家用和类似用途电器包装通则
一般公差未注公差的线性和角度尺寸的公差（GB/T1804一2000，ISO2768-1:1989计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划（ISOGB/T2828.1
2859-1，IDT)
GB/T2829
GB4706.31
周期检验计数抽样程序及表（适用于对过程稳定性的检验）家用和类似用途电器的安全桑那浴加热器具的特殊要求[GB4706.31一2008，IEC60335-2-53:2007（Ed3.1)，IDT)用第2部分：家用和类似用途电器消费品使用说明
GB/T7287-2008
GB15763.2-2005
GB18580-2001
3术语和定义
红外辐射加热器试验方法
建筑用安全玻璃第2部分：钢化玻璃室内装饰装修材料人造板及其制品中甲醛释放限量（EN312-1:1997，NEQ）下列术语和定义适用于本文件。3.1
红外桑拿房infraredsaunaroom
由房体、红外电热系统、控制系统等部分组成，使用者可自行调节箱体内温度，从而达到桑拿排汗功能的器具。
板状红外加热体platelikeinfraredheater采用碳晶、碳纤维等材料制作，能产生红外热辐射的片状电加热装置。管状红外加热体tubiforminfraredheater采用碳纤维、电阻丝等材料制作，能产生红外热辐射的管状电加热装置。异型红外加热体abnormalinfraredheater采用碳纤维、电阻丝等材料制作，能产生红外热辐射的非板状和管状电加热装置。QB/T4696-2014
4分类与命名
4.1分类
家用和类似用途红外桑拿房根据所使用发热体的不同，分为：
管状红外加热
（用字母G表示）：
板状红外加热体式（（用字母B表示）：异型红外加热体式（月
用字母Y表示）。
4.2命名
示例：
企业设计序列号：由汉语拼音字母、阿拉伯数字组成适用人数
额定功率：
（1位数）
1代表单人，2代表双人，
以此类推
W为单位，如：1200W用12表示
以1000
发热体类型代号：
红外桑拿房代号
HSB13-1A9表示发热功率为1300W、适用于单人，5要求
正常使用条件
全业设计序列号为A9的板状红外加热柔拿房a）单相交流电源：额定电压220V，额定频率50Hz；b)
环境温度：10℃~40℃；
相对湿度：≤85%。
5.2外观
桑拿房外表面整洁、色泽均匀、无明显结疤、划痕、裂纹等缺陷：拼缝整齐，无毛刺、锐角等5.2.1
缺陷。
文字、数字和标志清晰、正确、端正。5.2.2面
面板上
外形尺寸误差应符合GB/T180中公差等级为最粗v的要求5.2.3
5.3性能
温能力
房在环境温度20℃下工作30min，桑拿房内温度不应低于45℃。桑拿
温度均度
桑拿房在环境温度20℃下升温至55℃后，温度均匀度不应大于0℃。
5.4材料
5.4.1木材及板材
桑拿房
内表面所用木材及板材应选用GB185805.4.2玻璃
2001中E1级或环保等级更高的产品。并符合GB15763.2-2005中4.5建筑以外钢化玻璃的碎片状态要桑拿房使用玻璃应为钢化玻璃，5.5桑拿房的固定和调节机构
应灵活、可靠。
5.6红外加热元件
红外加热元件的电-热辐射转换效率不应小于50%。5.6.2
红外加热元件的法向全反射率不应小于0.83红外加热元件产生能量的有效波长分布在0.8um~25um范围内QB/T4696-2014
5.7时间控制
计时状态应可在5min60min内以分钟为单位进行任意设置，但计时器可设置的总时间不超过90min，示值误差不超过1min
5.8温度控制
在30C65℃范围内温度可任意设定，箱体内温度与面板显示误差不应超过土5℃。5.9安全
5.9.1桑拿房的安全应符合GB4706.31的规定。5.9.2桑拿房上使用的金属红外加热元件外表面工作温度超过70℃，或非金属红外加热热元件外表面工易接触处应安装非金属防护栅栏，防护栅栏上的栅栏间距空隙的尺寸不应大于作温度超过95℃时，
50mm。
5.10环境适应性
高温购存
桑拿房在高温购存试验后应能正常工作低温购存
桑拿房在低温贮存试
试验方法
6.1试验条件
除特别注明外，其他试验均应在正常室内环境条件下进行，具体如下：6.1.1
环境温度：15℃35℃
相对湿度：45%~
大气压力：86kPa~106kPa
温度控制项目：（20±2）℃
试验电
为单相交流正弦波，电压波动不应超过额定值的士1%，频率偏差士1Hz试验
用仪表：
于型式检验的电工仪表的精度不低于0.5级，用于出厂检验的精度不低于1级a)
测量时间用的仪表的精度不低于0.5%；测量温度用仪表的精度在0.5℃以内；测量尺寸的直尺（卷尺）准确度为1mm。6.2外
采用视检方法检测柔拿房外观。6.2.1
采用卷尺测量桑拿房外形尺寸。6.3性能
6.3.1升温能力
测试环境
环境温度：
（20±2）C：
45%~75%；
相对湿度：
一大气压为：101kPa。
6.3.1.2测试流程
将桑拿房放置在要求的测试环境中，在桑拿房内部顶板的中心位置垂直向下30cm处布置热电偶，打开加热装置开始计时，30min后记录温度值3
QB/T4696-2014
6.3.2温度均匀度
6.3.2.1测试流程
在6.3.1.1的测试环境下放置桑拿房，在桑拿房座板以上空间的几何中心位置布置热电偶，如图1所示，将桑拿房温度设定为55℃后打开加热装置，在温控器动作3min后，开始记录1号～7号位置温度点的数据，每3min记录一组，共记录3组。座板
图1热电偶分布图
6.3.2.2温度均匀度的计算
将录取的数据，按公式（1）计算温度均匀度：AT
式中：
6.4材料
温度均匀度，单位为摄氏度（℃）；各测量点在第i次测量中的实测最高温度值，单位为摄氏度（℃）：各测量点在第i次测量中的实测最低温度值，单位为摄氏度（℃）。6.4.1木材及板材环保等级的测试按GB18580一2001中第6章规定的方法进行。6.4.2钢化玻璃的碎片状态测试按GB15763.2一2005中5.6的碎片状态试验规定的方法进行。6.5桑拿房的固定和调节机构
视检。
6.6红外加热元件
6.6.1红外加热元件的电-热辐射转换效率按GB/T7287一2008第17章规定的方法进行检验。6.6.2红外加热元件的法向全反射率按GB/T7287一2008第18章规定的方法进行检验。6.6.3红外波长按GB/T7287一2008第20章规定的方法进行检验。6.7时间控制
工作状态，在5min～60min内任意设置3个时控点，用计时器测量。6.8温度控制
将桑拿房温度依次设定30℃、65℃，达到热平衡时（温控器开、停工作3次以上）用热电偶测量顶部内部中心点往下30cm处的温度。6.9安全
6.9.1按GB4706.31规定的方法进行检验。4
6.9.2用直尺测量。bZxz.net
6.10环境适应性
6.10.1高温购存
桑拿房在温度（60土2）℃环境中存储48h恢复2h后，产品应能正常工作。6.10.2低温购存
桑拿房在温度（-20土2）℃环境中存储48h恢复2h后，产品应能正常工作。A
检验规则
检验分为出厂检验和型式检验。出厂检验
使用说明。如表1所示。
每个产品都应经检验合格，并配发产品合格证、7.1.1
检验项目
泄漏电流
电气强度
接地措施
输入功率
防护栅栏
升温能力
出厂检验
GB4706.31
GB4706.31
GB4706.31
GB4706.31
试验方法
GB4706.31
GB4706.31
GB4706.31
GB4706.31
QB/T4696-2014
不合格类别
致命缺陷
致命缺陷
致命缺陷
致命缺陷
致命缺陷
致命缺陷
7.1.2产品出厂检验抽样应按GB/T2828.1进行。检验批量、抽样方案、检查水平及合格质量水平，由生产厂和订货方共同商定。
型式检验
型式检验应在下列情况之一进行：7.2.1
新产品投产鉴定时：
当原、辅材料及工艺发生较大变化，可能影响产品性能时；停产1年以上恢复生产时；
正常生产时，每年检验不少于1次。型式检验如表2所示。
型式检验
检验项目
试验方法
不合格类别
致命缺陷
QB/T4696-2014
检验项目
升温能力
温度均匀度
材料（木材及板材）
材料（玻璃）
桑拿房的固定和调节机构
红外加热元件
时间控制
温度控制
防护栅栏
环境适应性
表2（续）
GB4706.31
试验方法
GB4706.31
不合格类别
致命缺陷
致命缺陷
型式检验采用的抽样方案按GB/T2829判别水平ⅡI的二次抽样方案、判别水平、样本大小7.2.3
不合格质量水平见表3。
抽样方案
判别水平
二次抽样方案
第一次
第二次
包装、运输、贮存
标志、
样本大小
不合格质量水平
A类RQL=40
桑拿房应有耐久性的铭牌，清晰标出下列内容：制造厂名；
额定电压(V)；
额定频率（Hz)；
额定功率（W)；
B类RQL=65
（房体）额定容积（L）或尺寸（长×宽×高，单位：cm）；产品型号；
产品执行标准编号：
商标；
警示标记。
标志和说明应符合GB4706.31中第7章的要求。2包装
包装储运图示标志应GB/T191的规定。6
C类RQL=80
致命缺陷不合格
QB/T4696-2014
包装应符合GB/T1019的要求，包装箱内应包括桑拿房的全部部件和附件、产品合格证及符合8.2.2
GB5296.2规定的使用说明。
包装箱标志：
产品数量；
箱体毛重（kg)；
包装箱外形尺寸（长×宽×高，单位：cm)；d)
产品名称、型号；
防护标志。
8.3运输
产品适用各种运输工具的运输，在运输和装卸的过程中应轻拿、轻放，避免装有产品的包装箱暴晒或受雨雪淋袭。
8.4购存
桑拿房以出厂包装状态贮存在通风良好，温度不超过40℃，周围空气干燥而无腐蚀性气体的仓库中。
