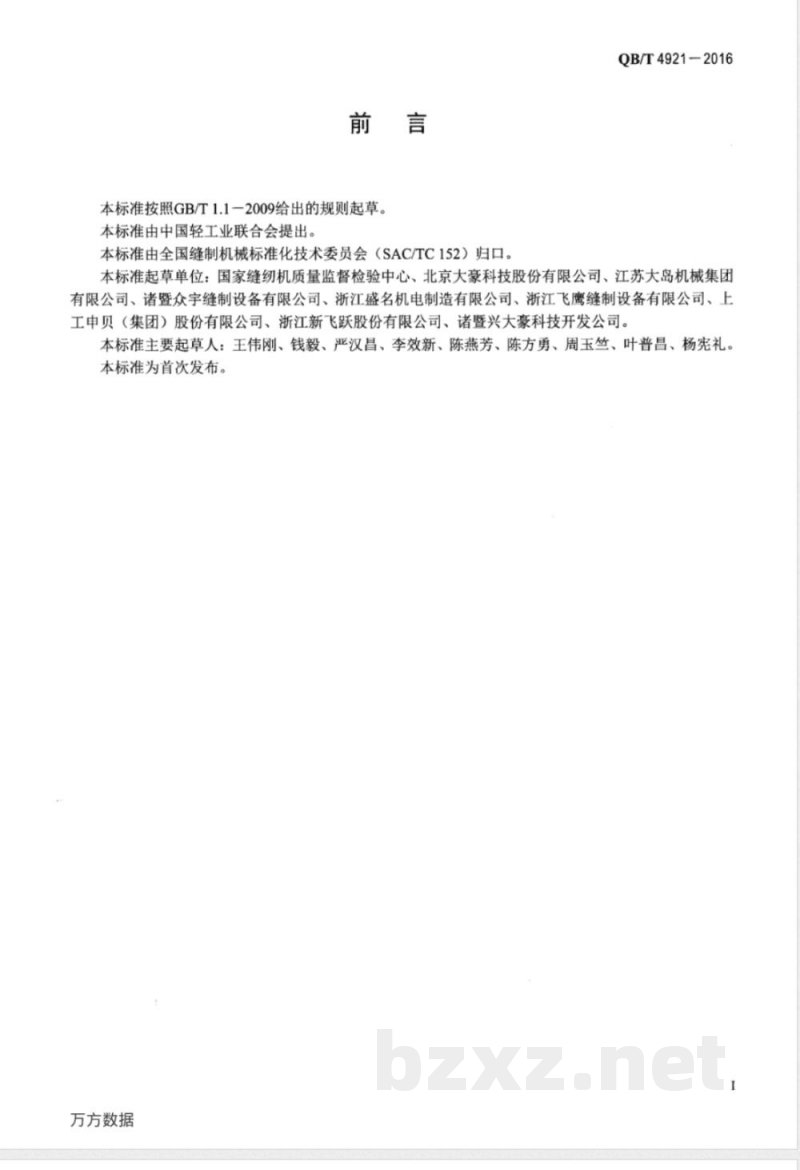

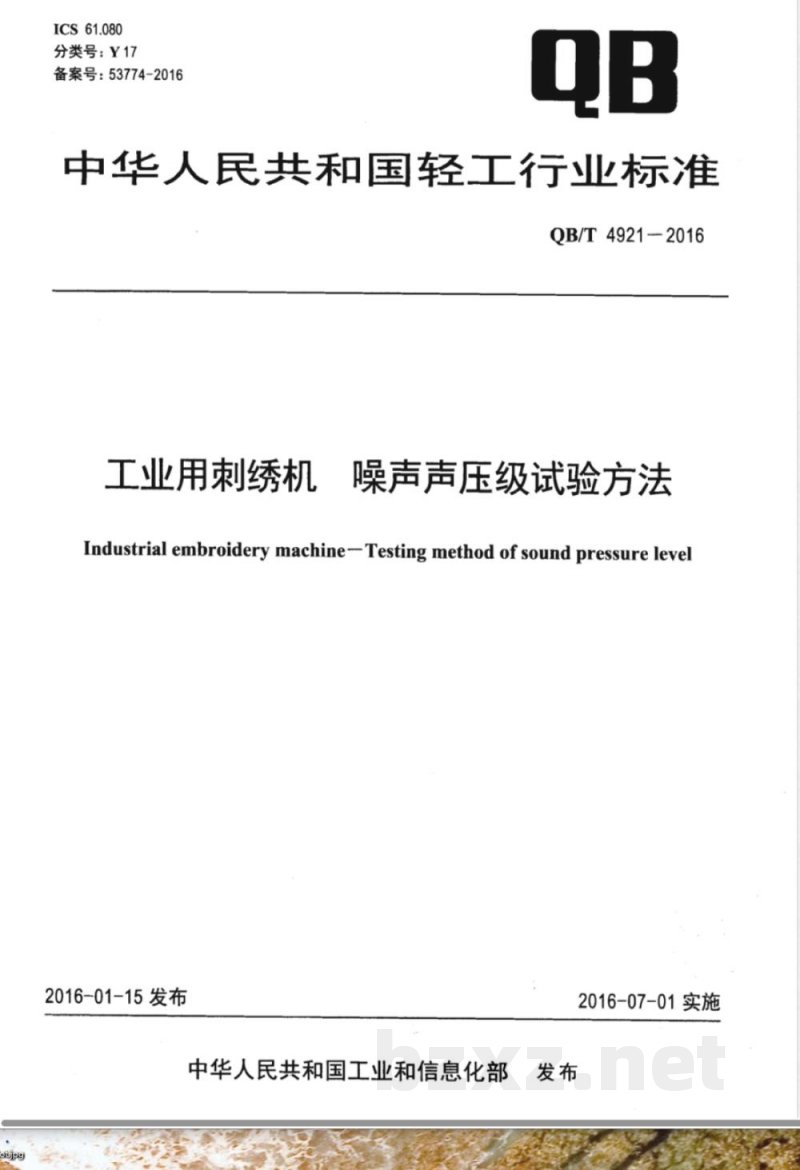

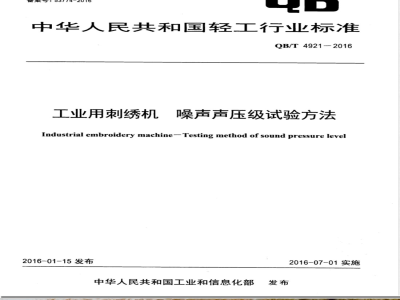

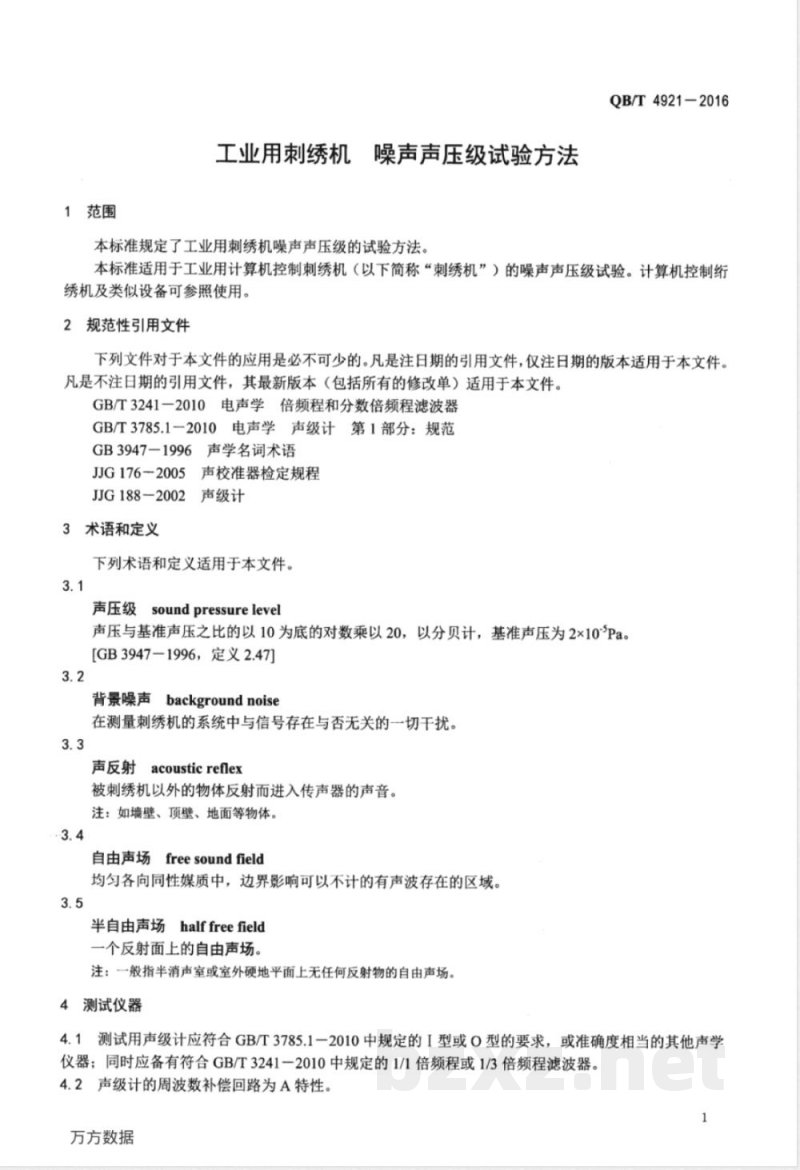

ICS 61.080 分类号：Y17 备案号：53774-2016 中华人民共和国轻工行业标准 QB/T 4921-2016 工业用刺绣机 噪声声压级试验方法 Industrial embroidery machine — Testing method of sound pressure level 发布：2016-01-15 实施：2016-07-01 发布单位：中华人民共和国工业和信息化部 前言 本标准按照GB/T 1.1-2009给出的规则起草。本标准由中国轻工业联合会提出，由全国缝制机械标准化技术委员会（SAC/TC152）归口。 本标准起草单位：国家缝纫机质量监督检验中心、北京大豪科技股份有限公司、江苏大岛机械集团有限公司、诸暨众宇缝制设备有限公司、浙江盛名机电制造有限公司、浙江飞鹰缝制设备有限公司、上工申贝（集团）股份有限公司、浙江新飞跃股份有限公司、诸暨兴大豪科技开发公司。 本标准主要起草人：王伟刚、钱毅、严汉昌、李效新、陈燕芳、陈方勇、周玉竺、叶普昌、杨宪礼。 本标准为首次发布。 1 范围 本标准规定了工业用刺绣机噪声声压级的试验方法。 本标准适用于工业用计算机控制刺绣机（以下简称“刺绣机”）的噪声声压级试验。计算机控制绗绣机及类似设备可参照使用。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。 GB/T 3241-2010 电声学 倍频程和分数倍频程滤波器 GB/T 3785.1-2010 电声学 声级计 第1部分：规范 GB 3947-1996 声学名词术语 JJG 176-2005 声校准器检定规程 JJG 188-2002 声级计 3 术语和定义 下列术语和定义适用于本文件。 3.1 声压级（sound pressure level） 声压与基准声压之比的以10为底的对数乘以20，以分贝计。基准声压为2×10^-5 Pa。 3.2 背景噪声（background noise） 在测量刺绣机过程中，与信号存在与否无关的一切干扰。 3.3 声反射（acoustic reflex） 被刺绣机以外的物体反射而进入传声器的声音，如墙壁、顶壁、地面等物体的反射。 3.4 自由声场（free sound field） 在均匀各向同性媒质中，边界影响可以忽略的有声波存在的区域。 3.5 半自由声场（half free field） 一个反射面上的自由声场，通常指半消声室或室外硬地平面上无其他反射物的环境。 4 测试仪器 4.1 测试用声级计应符合GB/T 3785.1-2010中规定的I型或0型要求，或具有相当准确度的其他声学仪器；同时应配备符合GB/T 3241-2010规定的1/1倍频程或1/3倍频程滤波器。 4.2 声级计的频率计权应采用A特性。 4.3 测试仪器应按JJG 188-2002和JJG 176-2005的规定定期进行检定。 4.4 正式测试前，应使用符合JJG 176-2005规定且精度不低于1级的声级校准器对测试仪器进行校准。 5 测试条件 5.1 各测点噪声声压级与背景噪声声压级之差应大于10 dB(A)。 5.2 测量点应处于半自由声场。 5.3 测试环境中不应存在产生声反射的物体或其他影响测量结果的因素。 5.4 采用“噪声专用测试花样”并在空载条件下运行。该测试花样应符合相关标准规定。 5.5 转速设定为说明书规定的最高转速。 6 测试方法 6.1 输入并选择“噪声专用测试花样”。 6.2 按以下方法确定试验机针号： 当n为奇数时：a = (n - 1) / 2； 当n为偶数时：a = (n - 2) / 2； 其中：a为试验机针号，n为每个机头的针杆数。 6.3 将“断线检测”功能设置为“否”。 6.4 刺绣机包络面定义如下：前端为机针中心连线，后端为机头与横梁结合面，左右两侧为最外侧机头外缘。测量线应位于距包络面0.5 m、距地面1.5 m处，并与地面平行。 6.5 测试点的确定：以测量线构成的平面图形的十字中心线与测量线的4个交点作为基本测试点。当刺绣机长度或宽度大于1 m时，应增加4个角测点；当相邻测点距离大于2 m时，应增加附加测试点。所有测试点应均匀分布。 6.6 传声器应正对刺绣机包络面。 6.7 声级计应选择“A”计权网络，动态时间计权设置为“慢”。
