本标准规定了自行车用的各种成品零件上的米制螺纹的基本牙型、基本尺寸、公差与基本偏差，并规定了自行车用米制螺纹的量规与其制造尺寸。
本标准适用于自行车的米制螺纹；并适用于检验标准中规定的米制螺纹尺寸和公差用的螺纹量规。
标准图片预览
标准内容
主题内容与适用范围

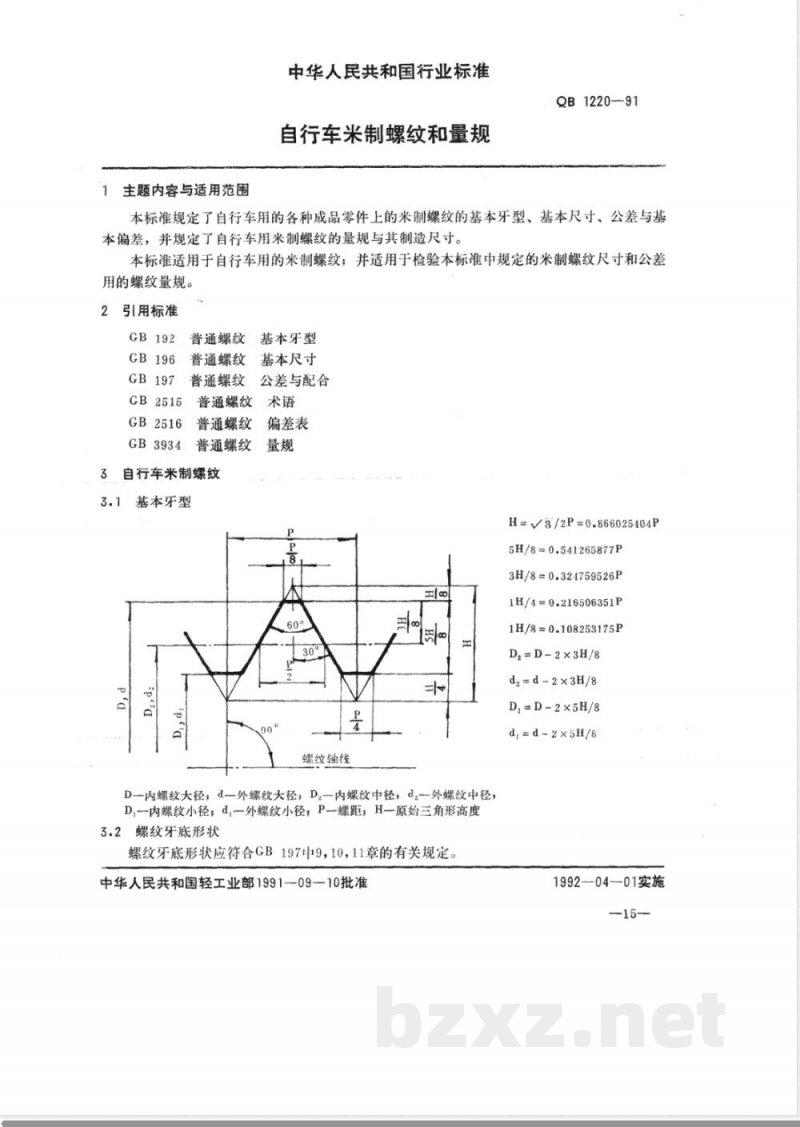

中华人民共和国行业标准
自行车米制螺纹和量规
QB122091
本标准规定了自行车用的各种成品零件上的米制螺纹的基本牙型、基本尺寸、公差与基本偏差，并规定了自行车用米制螺纹的量规与其制造尺寸。本标准适用于自行车用的米制螺纹；并适用于检验本标准中规定的米制螺纹尺寸和公差用的螺纹量规。
引用标准
基本牙型
普通螺纹
普通螺纹
普通螺纹免费标准下载网bzxz

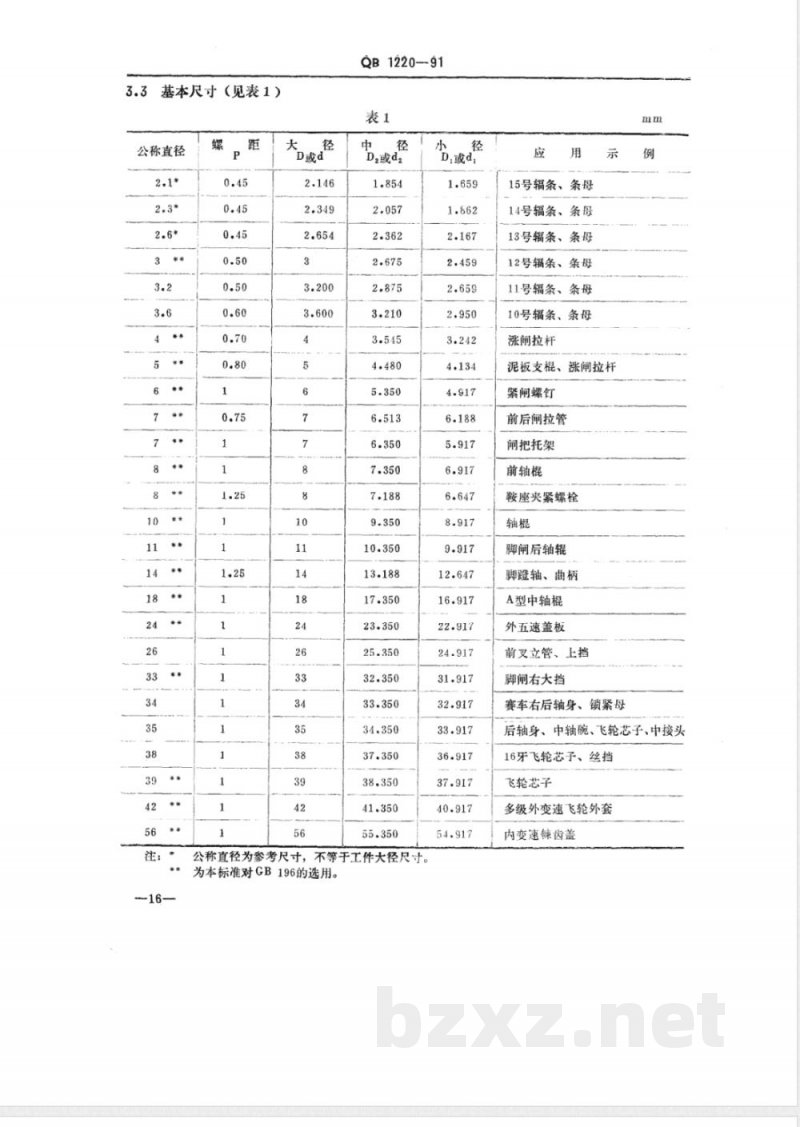

基本尺寸

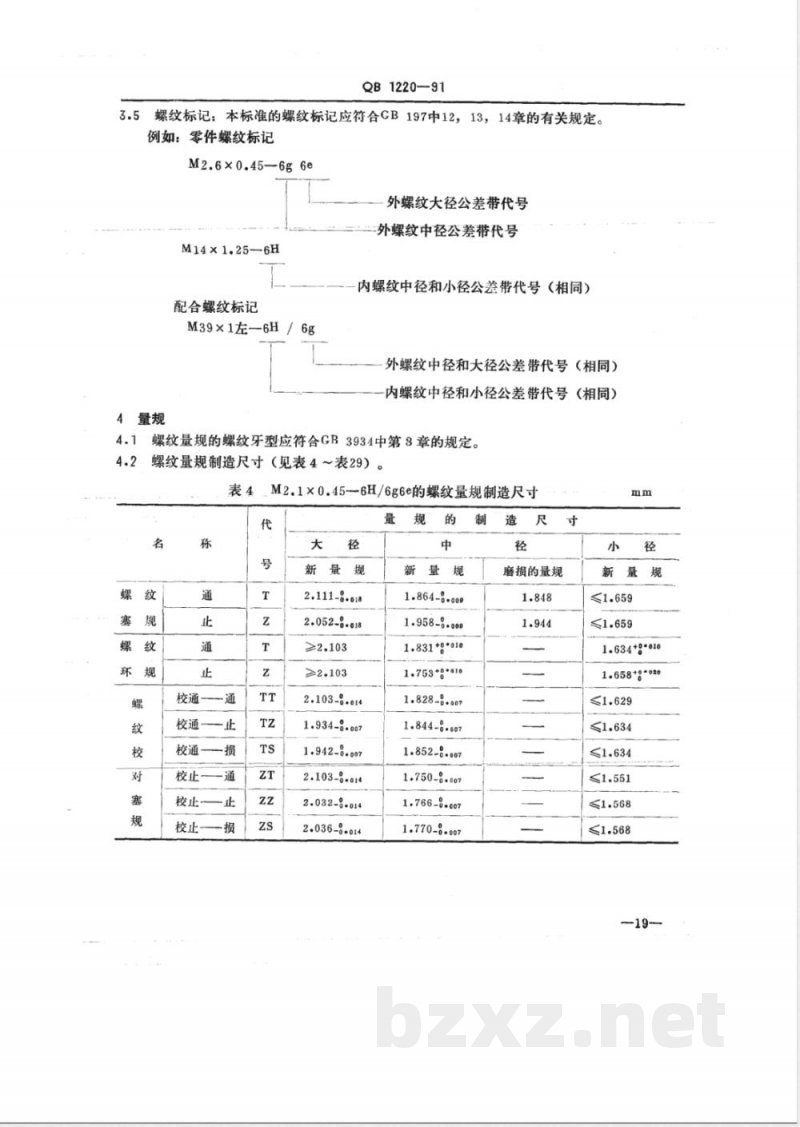

公差与配合
CB2515
普通螺纹术语
GB2516
GB3934
普通螺纹
普通螺纹
自行车米制螺纹
基本牙型

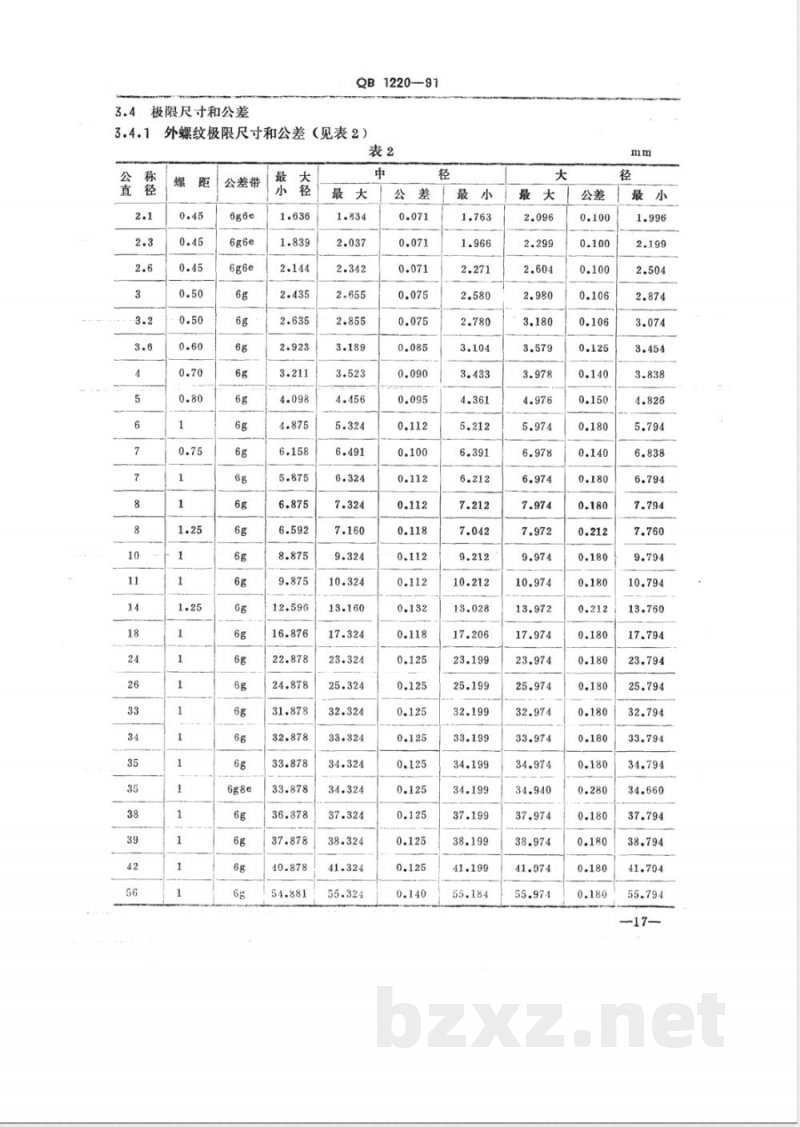

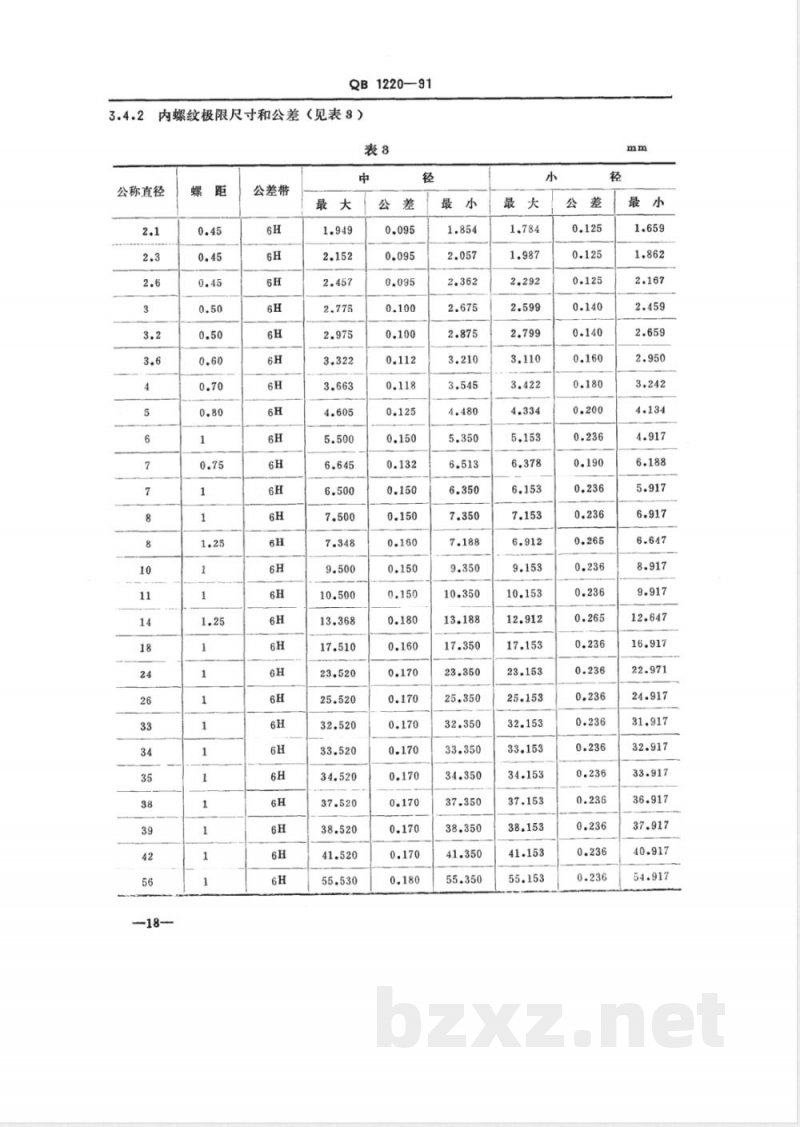

偏差表
H=V8/2P=0.866025404P
5H/8=0.541265877P
3H/8=0.324759526P
螺纹轴线
D一内螺纹大径；d一外螺纹大径；D.一内螺纹中径；d.一外螺纹中径，D,一内螺纹小径；d,一外螺纹小径，P-螺距；H一原始三角形高度3.2螺纹牙底形状
螺纹牙底形状应符合GB197中9，10，11章的有关规定中华人民共和国轻工业部1991—09—10批准1H/4=0.216506351P
1H/8=0.108253175P
D2=D-2×3H/8
d,=d-2×3H/8
D,=D-2×5H/8
d, = d-2 ×5H/8
1992--04—01实施
