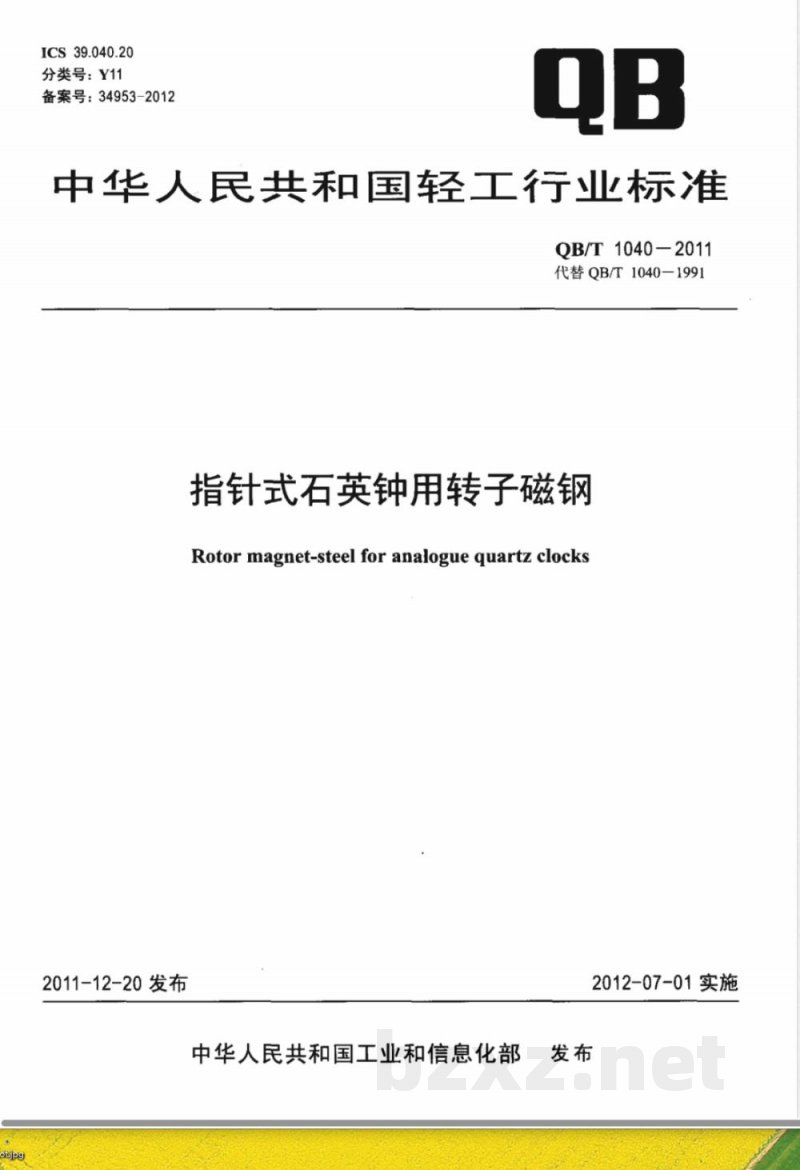

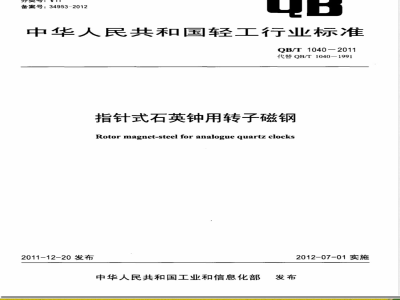

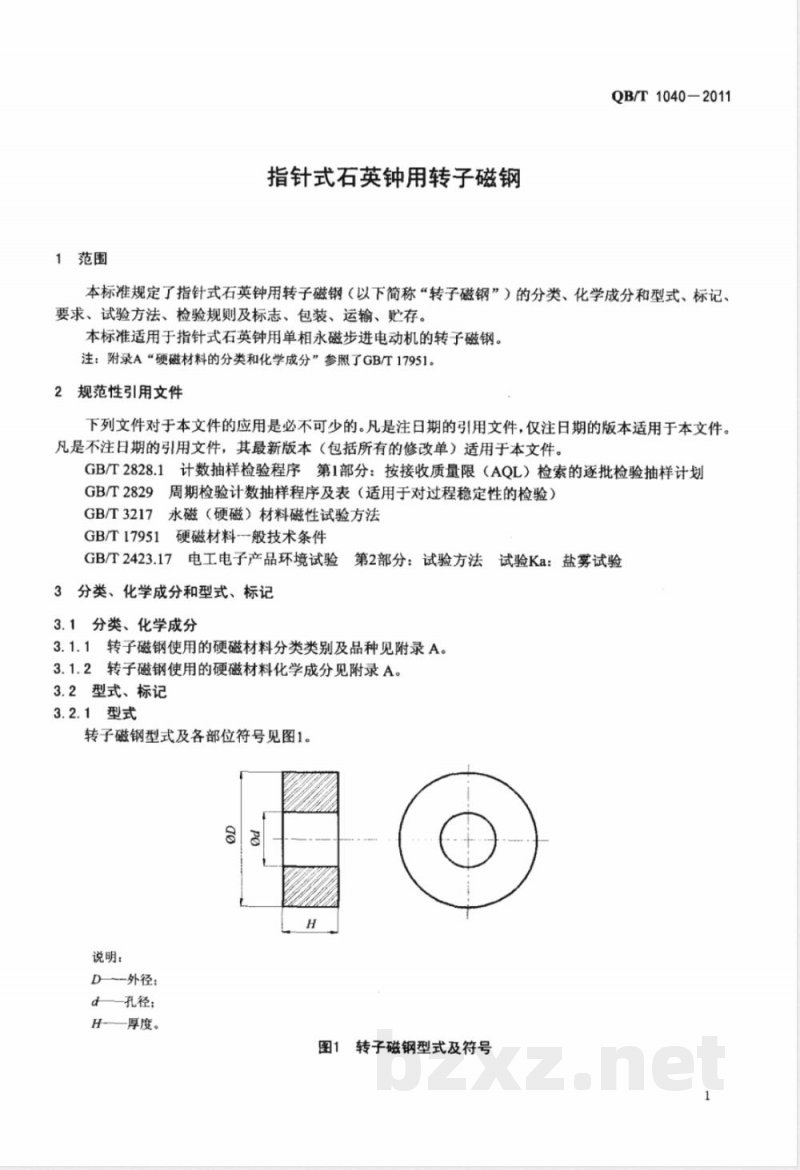

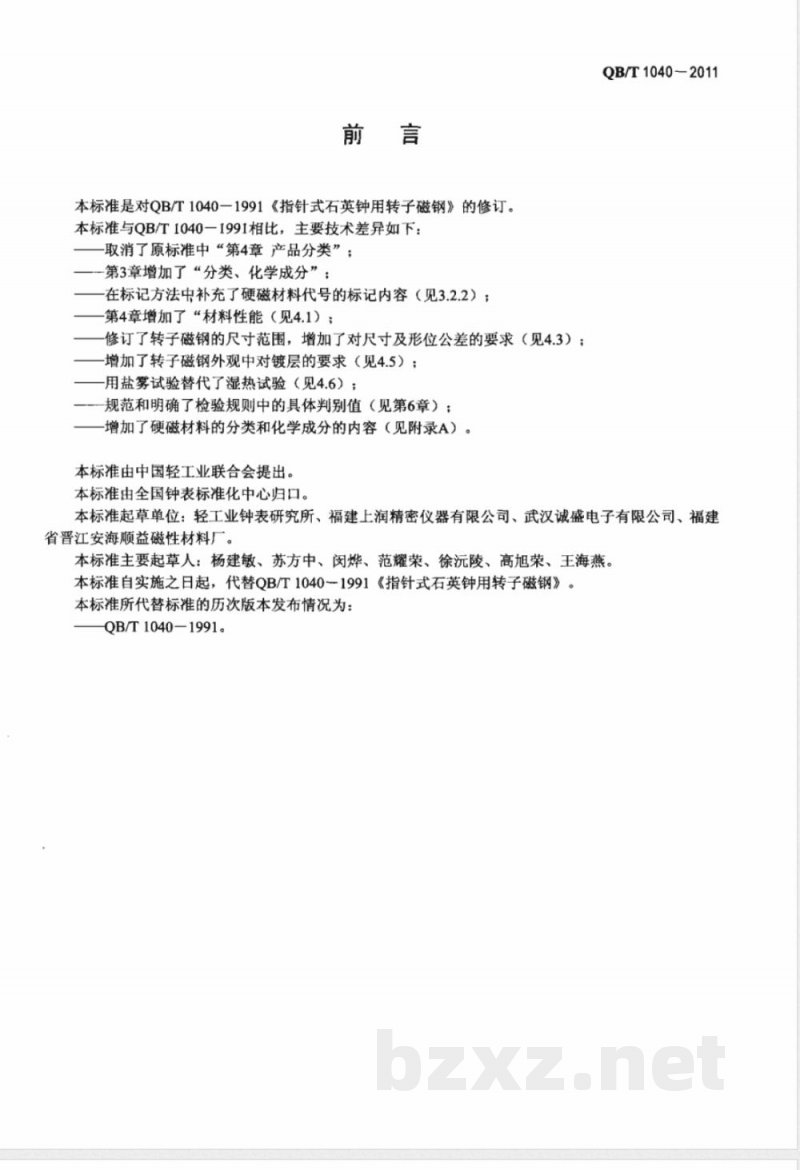

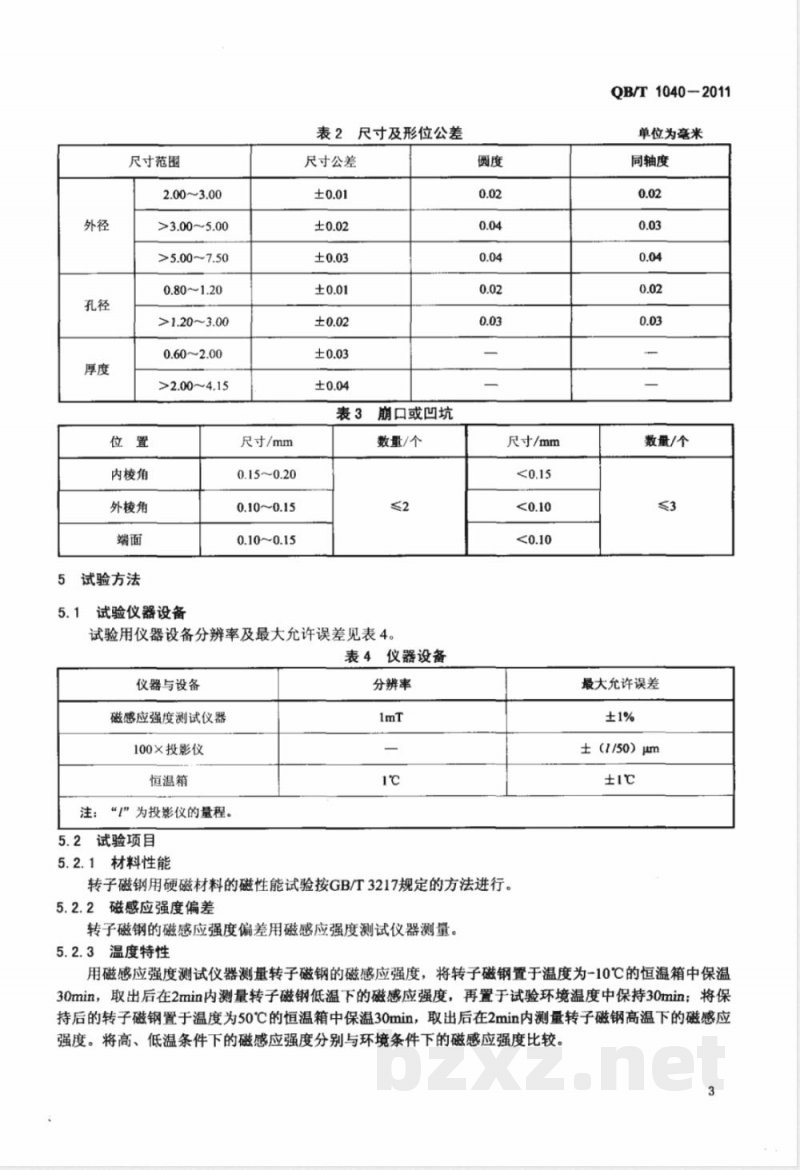

ICS 39.040.20 分类号：Y11 备案号：34953-2012 QB 中华人民共和国轻工行业标准 QB/T 1040-2011 代替 QB/T 1040-1991 指针式石英钟用转子磁钢 Rotor magnet-steel for analogue quartz clocks 2011-12-20 发布 2012-07-01 实施 发布单位：中华人民共和国工业和信息化部 前言 本标准是对 QB/T 1040-1991《指针式石英钟用转子磁钢》的修订。与原标准相比，主要技术变化如下：取消原标准中“第4章产品分类”；在第3章中增加了“分类、化学成分”；在标记方法中补充了硬磁材料代号的标记内容；第4章增加了材料性能要求；修订了转子磁钢的尺寸范围，并增加了尺寸及形位公差要求；增加了外观中对镀层的要求；采用盐雾试验替代湿热试验；规范了检验规则中的判别值；增加了硬磁材料分类及化学成分内容（见附录A）。 本标准由中国轻工业联合会提出，由全国钟表标准化中心归口。 本标准起草单位：轻工业钟表研究所、福建上润精密仪器有限公司、武汉诚盛电子有限公司、福建省普江安海顺益磁性材料厂。 本标准主要起草人：杨建敏、苏方中、闵烨、范耀荣、徐沅陵、高旭荣、王海燕。 本标准代替 QB/T 1040-1991。 1 范围 本标准规定了指针式石英钟用转子磁钢（以下简称“转子磁钢”）的分类、化学成分和型式、标记、技术要求、试验方法、检验规则以及标志、包装、运输和贮存。 本标准适用于指针式石英钟用单相永磁步进电动机的转子磁钢。 注：附录A“硬磁材料的分类和化学成分”参照 GB/T 17951。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡注明日期的引用文件，仅适用于该版本；未注明日期的引用文件，其最新版本（包括修改单）适用于本文件。 GB/T 2828.1 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T 2829 周期检验计数抽样程序及表（适用于过程稳定性的检验） GB/T 3217 永磁（硬磁）材料磁性试验方法 GB/T 17951 硬磁材料一般技术条件 GB/T 2423.17 电工电子产品环境试验 第2部分：试验方法 试验Ka：盐雾试验 3 分类、化学成分和型式、标记 3.1 分类、化学成分 3.1.1 转子磁钢所用硬磁材料的分类类别及品种见附录A。 3.1.2 转子磁钢所用硬磁材料的化学成分见附录A。 3.2 型式、标记 3.2.1 型式 转子磁钢为圆环形结构，其主要尺寸参数包括： D——外径； d——孔径； H——厚度。 3.2.2 标记 转子磁钢产品标记由名称代号、材料代号、外径、孔径和厚度组成。 示例： 锶钙铁氧体材料制成的外径为5.50 mm、孔径为2.00 mm、厚度为4.00 mm的转子磁钢标记为：ZSr（S1）550200400。 稀土铁硼材料制成的外径为5.00 mm、孔径为2.40 mm、厚度为1.80 mm的转子磁钢标记为：ZRE（R7）500240180。 4 要求 4.1 材料性能 转子磁钢所用硬磁材料的磁特性、使用温度及密度应符合 GB/T 17951 的规定。具体性能要求可由供需双方协商确定。 4.2 磁感应强度偏差 转子磁钢表面磁感应强度偏差ΔB应符合规定要求。 4.3 温度特性 在 -10℃～50℃范围内，转子磁钢表面磁感应强度变化量应符合规定。 4.4 尺寸及形位公差 4.4.1 外径、孔径和厚度的尺寸公差应符合规定。 4.4.2 外圆与内圆的圆度及同轴度应符合规定。 4.4.3 端面对内外圆轴线的垂直度不应大于0.05 mm。 4.5 外观 4.5.1 表面应光滑洁净，不得有污点和锈斑；有镀层的产品，其镀层应无起皱、脱落。 4.5.2 表面不得有裂纹和分层。 4.5.3 表面气孔数量不超过2个，且长度不大于0.15 mm。 4.5.4 各棱角允许的连珠崩口不大于0.08 mm。
