本标准规定了制动轮辋的自行车钳形闸的产品分类、要求、试验方法、检验规则、标志、包装、运输、贮存。 本标准适用于QB 1714中规定的一般用途自行车（包括电动自行车）所用的钳形闸。

ICS43.150
分类号：Y14
备案号：36648-2012

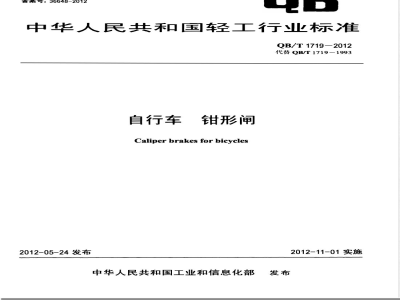

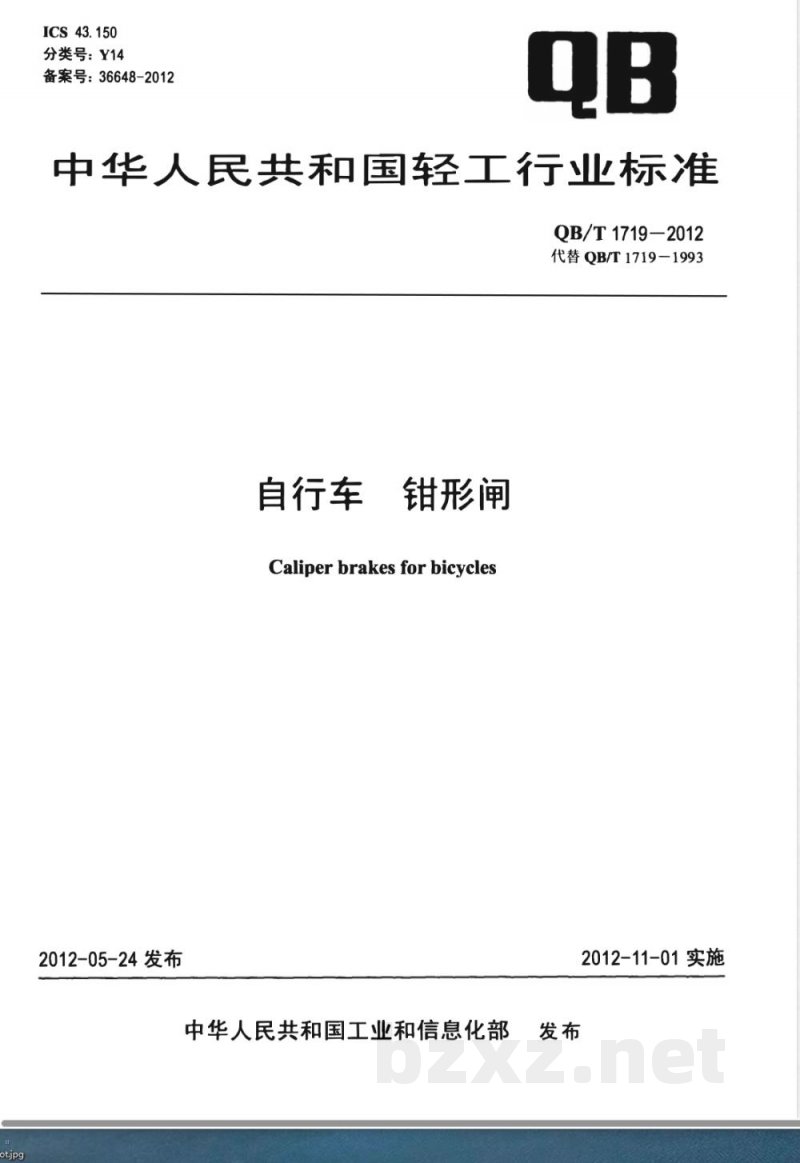

中华人民共和国轻工行业标准
QB/T1719—2012
代替QB/T1719-1993
自行车
钳形闸
Caliper brakes for bicycles
2012-05-24发布
中华人民共和国工业和信息化部2012-11-01实施
规范性引用文件
3产品分类
3.1基本型式及零件名称
侧拉式钳形闸
中拉式钳形闸·
悬臂式钳形闸
门式钳形闸(V闸）
3.2型式尺寸及规格
闸把开挡尺寸
3.2.2侧拉式、中拉式钳形闸型式尺寸3.2.3悬臂式钳形闸型式尺寸
3.2.4门式钳形闸（V闸）型式尺寸3.2.5
轴套型式尺寸
3.3产品代号
型式代号
规格代号
设计序号
产品代号示例·
制动系统灵敏性能·
制动系统强度
制动性能
制动系统耐久性能
车闸闸体疲劳强度
闸皮与闸皮盒组合强度
闸皮与闸皮盒组合件防转力矩
螺钉的可靠性
闸把固定强度…
闸把抗冲击强度
制动系统传递机构锁紧性能
钢绳与钢绳接头组合件拉断力
钢绳与钢绳上接头组合件疲劳强度轴套尺寸
电镀质量
油漆质量
粉末涂装质量
电泳涂装质量
铝合金件阳极氧化质量
4.20其他外观质量

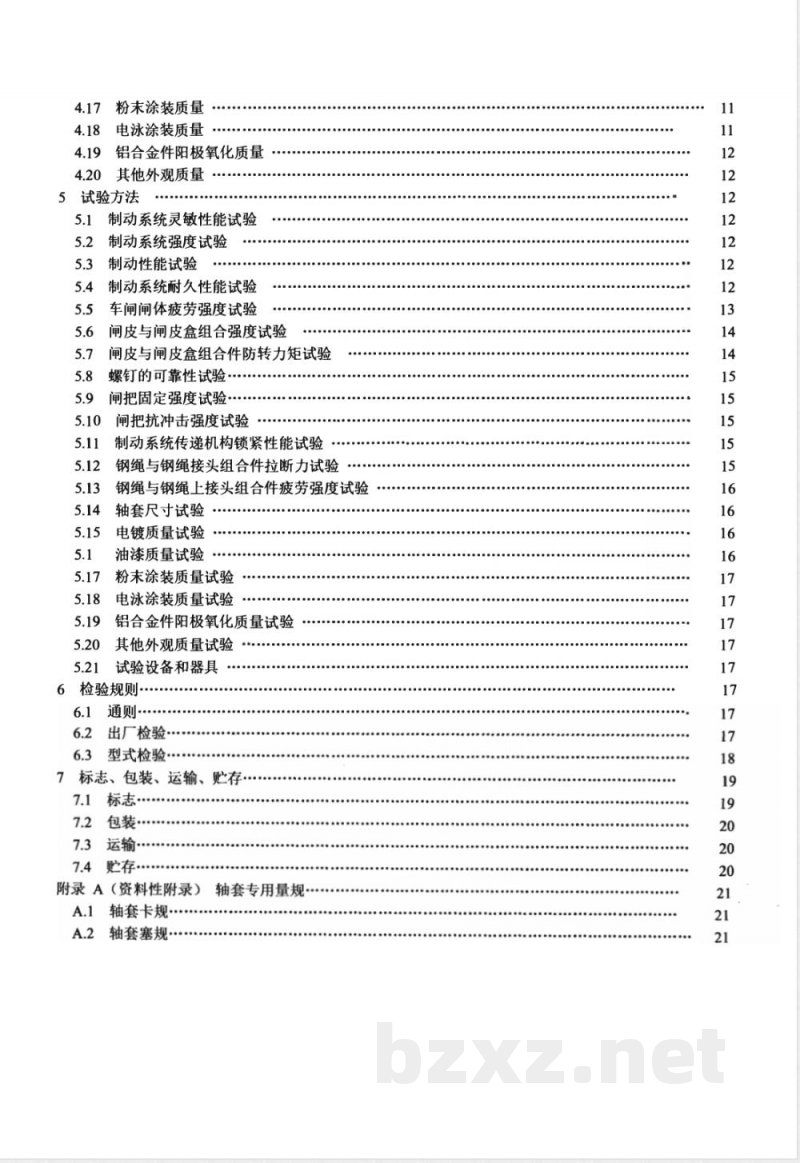

5试验方法
制动系统灵敏性能试验
制动系统强度试验
制动性能试验
制动系统耐久性能试验
车闸闸体疲劳强度试验
闸皮与闸皮盒组合强度试验
闸皮与闸皮盒组合件防转力矩试验螺钉的可靠性试验·
闸把固定强度试验
闸把抗冲击强度试验
制动系统传递机构锁紧性能试验5.12
钢绳与钢绳接头组合件拉断力试验钢绳与钢绳上接头组合件疲劳强度试验轴套尺寸试验
电镀质量试验
油漆质量试验
粉末涂装质量试验
电泳涂装质量试验
铝合金件阳极氧化质量试验
其他外观质量试验
试验设备和器具
检验规则，
通则·
出厂检验·
型式检验·
标志、包装、运输、贮存·
包装·
购存·
附录A（资料性附录）轴套专用量规·A.1轴套卡规·
A.2轴套塞规·
QB/T 1719—2012

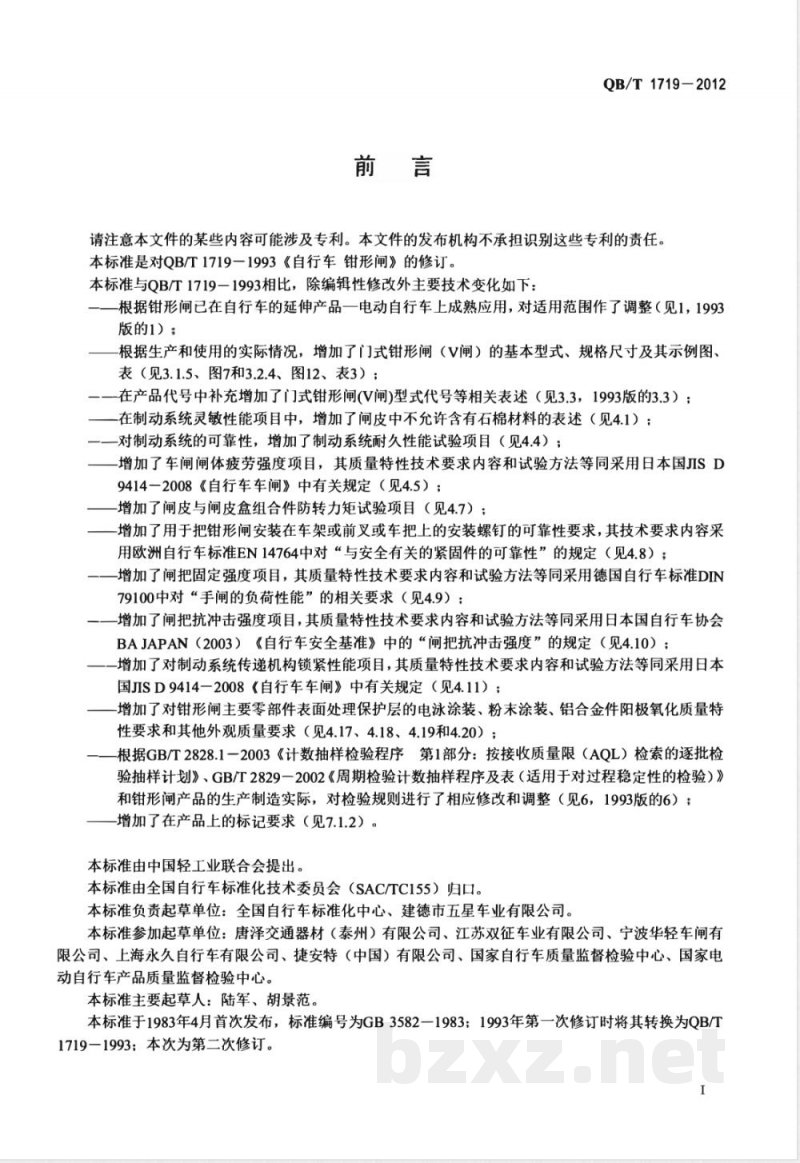

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准是对QB/T1719一1993《自行车钳形闸》的修订。本标准与QB/T1719－1993相比，除编辑性修改外主要技术变化如下：根据钳形闸已在自行车的延伸产品一电动自行车上成熟应用，对适用范围作了调整（见1，1993版的1）；
根据生产和使用的实际情况，增加了门式钳形闸（V闸）的基本型式、规格尺寸及其示例图、表（见3.1.5、图7和3.2.4、图12、表3）；一一在产品代号中补充增加了门式钳形闸(V闸)型式代号等相关表述（见3.3，1993版的3.3）；一在制动系统灵敏性能项目中，增加了闸皮中不允许含有石棉材料的表述（见4.1）；对制动系统的可靠性，增加了制动系统耐久性能试验项目（见4.4）；增加了车闸闸体疲劳强度项目，其质量特性技术要求内容和试验方法等同采用日本国JISD9414一2008《自行车车闸》中有关规定（见4.5）；增加了闸皮与闸皮盒组合件防转力矩试验项目（见4.7）；一增加了用于把钳形闸安装在车架或前叉或车把上的安装螺钉的可靠性要求，其技术要求内容采用欧洲自行车标准EN14764中对“与安全有关的紧固件的可靠性”的规定（见4.8）；一增加了闸把固定强度项目，其质量特性技术要求内容和试验方法等同采用德国自行车标准DIN79100中对“手闸的负荷性能”的相关要求（见4.9）：一增加了闸把抗冲击强度项目，其质量特性技术要求内容和试验方法等同采用日本国自行车协会BAJAPAN（2003）《自行车安全基准》中的“闸把抗冲击强度”的规定（见4.10）；增加了对制动系统传递机构锁紧性能项目，其质量特性技术要求内容和试验方法等同采用日本国JISD9414一2008《自行车车闸》中有关规定（见4.11）；增加了对钳形闸主要零部件表面处理保护层的电泳涂装、粉末涂装、铝合金件阳极氧化质量特性要求和其他外观质量要求（见4.17、4.18、4.19和4.20）：根据GB/T2828.1一2003《计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划》、GB/T2829一2002《周期检验计数抽样程序及表（适用于对过程稳定性的检验）》和钳形闸产品的生产制造实际，对检验规则进行了相应修改和调整（见6，1993版的6）；增加了在产品上的标记要求（见7.1.2）。本标准由中国轻工业联合会提出。本标准由全国自行车标准化技术委员会（SAC/TC155）归口。本标准负责起草单位：全国自行车标准化中心、建德市五星车业有限公司。本标准参加起草单位：唐泽交通器材（泰州）有限公司、江苏双征车业有限公司、宁波华轻车闸有限公司、上海永久自行车有限公司、捷安特（中国）有限公司、国家自行车质量监督检验中心、国家电动自行车产品质量监督检验中心。本标准主要起草人：陆军、胡景范。本标准于1983年4月首次发布，标准编号为GB3582一1983；1993年第一次修订时将其转换为QB/T1719一1993；本次为第二次修订。I
1范围
自行车钳形闸
QB/T 1719-2012
本标准规定了制动轮辋的自行车钳形闸（以下简称“钳形闸”）的产品分类、要求、试验方法、检验规则、标志、包装、运输、贮存。本标准适用于QB1714中规定的一般用途自行车（包括电动自行车）所用的钳形闸。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2828.1一2003计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划（ISO2859-1：1999，IDT)
GB/T2829一2002周期检验计数抽样程序及表（适用于对过程稳定性的检验）GB3565-2005自行车安全要求（ISO4210：1996，IDT）GB/T3566自行车装配要求
GB12742
GB17761
QB/T1217
QB/T1218
自行车检测设备和器具技术条件电动自行车通用技术条件
自行车电镀技术条件
自行车油漆技术条件
自行车命名和型号编制方法
QB1714
QB/T1896
QB/T2183
QB/T2184
3产品分类
自行车粉末涂装技术条件
自行车电泳涂装技术条件
自行车铝合金件阳极氧化技术条件3.1基本型式及零件名称
3.1.1总则
自行车钳形闸由车闸闸体、闸把及操作力传递机构等组成。钳形闸的基本型式按闸体结构的不同，分为侧拉式、中拉式、悬臂式和门式钳形闸。悬臂式钳形闸简称“悬臂闸”，门式钳形闸简称“V闸”。3.1.2侧拉式钳形闸
示例见图1、图2。
QB/T1719-2012
说明：
前闸把（右闸把)；
后闸把（左闸把)：
钢绳定位套；
钢绳套；
钢绳上接头：
钢绳：
前闸把（右闸把）支架：wwW.bzxz.Net
后闸把（左闸把）支架：
铆钉：
支架夹环。
11/12/13
说明：
1——闸簧；
-右闸叉：
弹簧衬套：
一闸皮；
闸皮盒：
螺母：
左闸叉；
-安全帽；
一紧绳螺钉：
3.1.3中拉式钳形闸
示例见图3、图
说明：
前闸把（右闸把）：
后闸把（左闸把）；
钢绳上接头
接头套：
-辅助闸把，
紧绳螺
防松螺母；
闸叉固定架衬圈：
穿心螺钉；
双垫圈：
螺钉：
螺钉；
6（7)
一后闸把（左闸把）支架；
一闸把支架套；
钢绳定位套；
钢绳套；
钢绳：
6—前闸把（右闸把）支架：12——支架夹环图3
QB/T 1719-2012
QB/T 1719-2012
说明：
调节螺钉；
托架螺钉；
紧绳螺钉：
垫圈：
紧绳螺母；
拉板：
3.1.4悬臂式钳形闸
示例见图5、图6。
说明：
一后闸把（左闸把)；
前闸把（右闸把)；
钢绳上接头：
闸叉固定架衬圈；
穿心螺钉；
闸叉固定架；
左闸簧：
右闸簧：
平头螺钉：
一前闸把（右闸把）支架；
闸皮：
闸皮盒；
右闸叉：
左闸叉；
10(11)
闸叉钢绳接头；
闸叉钢绳；
后闸把（左闸把）支架；
调节螺母；
钢绳套；
钢绳。
安全帽。
说明：
B-B旋转
紧绳螺钉；
垫圈；
紧绳螺母；
悬臂钩：
铆钉：
四片；
3.1.5门式钳形闸(V闸)
示例见图7、图8。
说明：
后闸把（左闸把)；
-前闸把（右闸把)；
凸片：
闸皮杆；
螺母；
调节片：
内六角螺钉；
轴套；
后闸把（左闸把）支架；
一前闸把（右闸把）支架；
拉扣；
调节螺母；
钢绳套；
钢绳；
左（右）闸簧；
左悬臂（闸臂)；
右（左）闸皮组件；
右悬臂（闸臂)；
拉板；
闸臂钢绳；
钢绳上接头：
调节螺钉；
压簧。
安全帽。
QB/T 1719—2012
