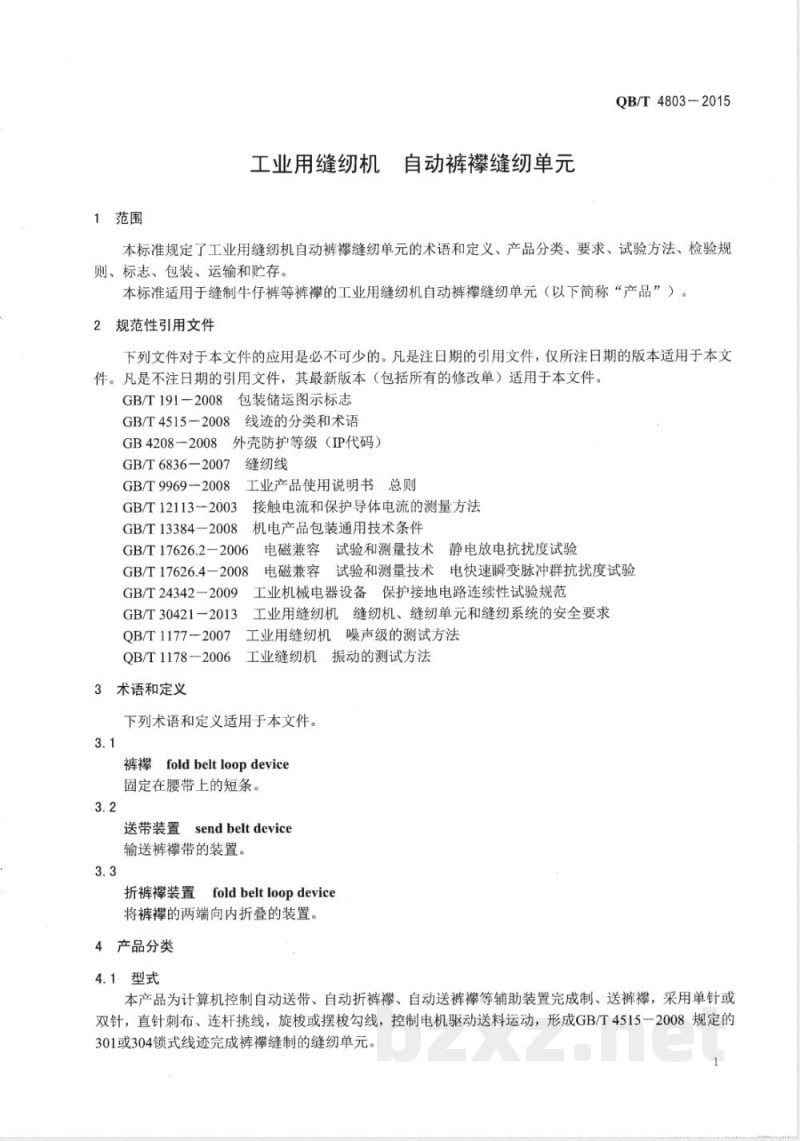

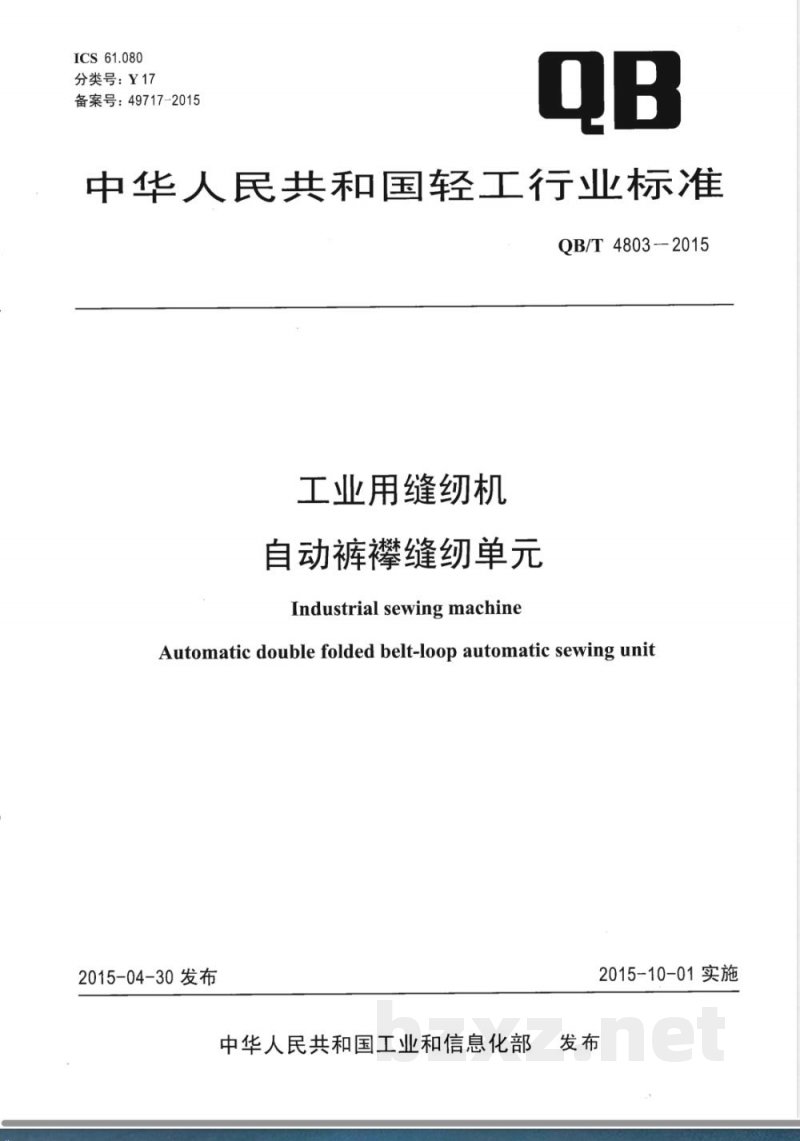

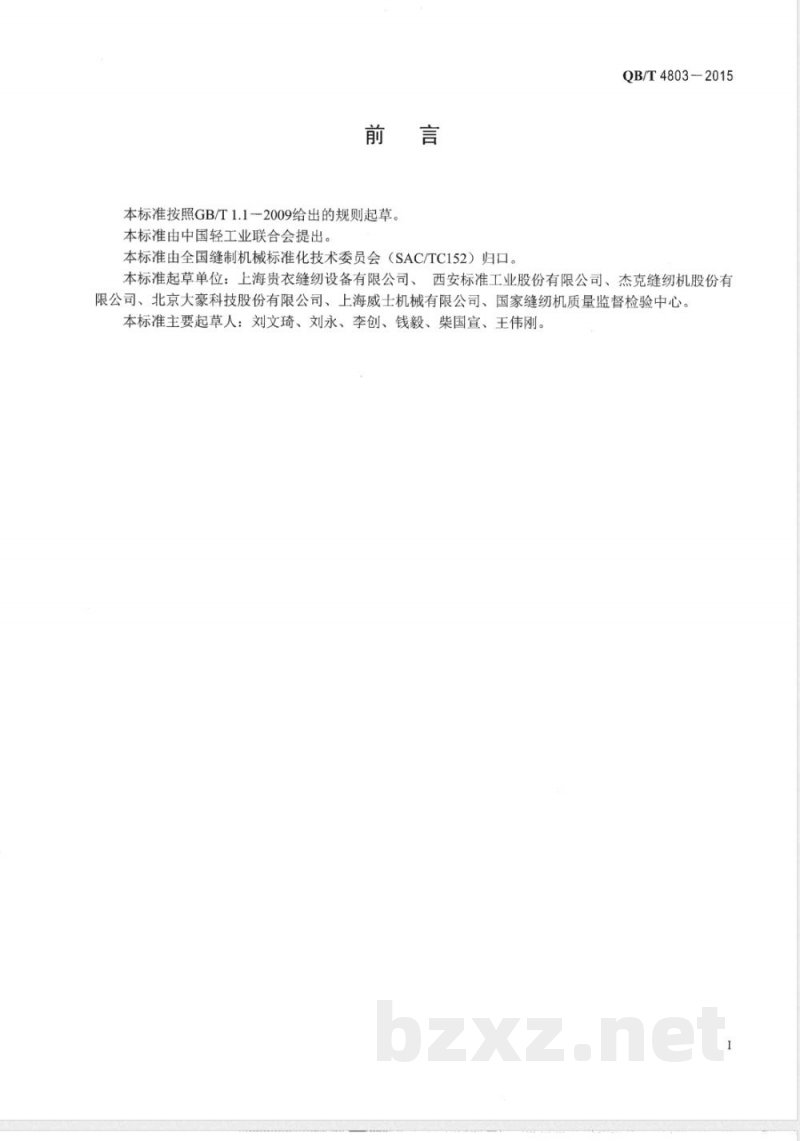

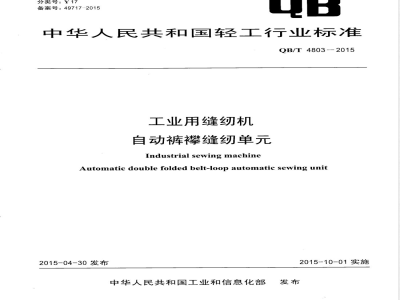

ICS61.080 分类号：Y17 备案号：49717-2015 中华人民共和国轻工行业标准 QB/T4803-2015 工业用缝纫机 自动裤攀缝纫单元 Industrial sewing machine Automatic double folded belt-loop automatic sewing unit 发布：2015-04-30 实施：2015-10-01 发布单位：中华人民共和国工业和信息化部 前言 本标准按照GB/T1.1-2009给出的规则起草。 本标准由中国轻工业联合会提出，由全国缝制机械标准化技术委员会（SAC/TC152）归口。 主要起草单位：上海贵衣缝纫设备有限公司、西安标准工业股份有限公司、杰克缝纫机股份有限公司、北京大豪科技股份有限公司、上海威士机械有限公司、国家缝纫机质量监督检验中心。 主要起草人：刘文琦、刘永、李创、钱毅、柴国宣、王伟刚。 1 范围 本标准规定了工业用缝纫机自动裤攀缝纫单元的术语和定义、产品分类、技术要求、试验方法、检验规则以及标志、包装、运输和贮存。 本标准适用于缝制牛仔裤等裤类产品的工业用自动裤攀缝纫单元（以下简称“产品”）。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡注日期的引用文件，仅所注日期版本适用于本文件；凡不注日期的引用文件，其最新版本（包括修改单）适用于本文件。 GB/T191-2008 包装储运图示标志 GB/T4515-2008 线迹的分类和术语 GB4208-2008 外壳防护等级（IP代码） GB/T6836-2007 缝纫线 GB/T9969-2008 工业产品使用说明书总则 GB/T12113-2003 接触电流和保护导体电流的测量方法 GB/T13384-2008 机电产品包装通用技术条件 GB/T17626.2-2006 电磁兼容试验和测量技术 静电放电抗扰度试验 GB/T17626.4-2008 电磁兼容试验和测量技术 电快速瞬变脉冲群抗扰度试验 GB/T24342-2009 工业机械电气设备保护接地电路连续性试验规范 GB/T30421-2013 工业用缝纫机安全要求 QB/T1177-2007 工业用缝纫机噪声级的测试方法 QB/T1178-2006 工业缝纫机振动的测试方法 3 术语和定义 下列术语和定义适用于本标准。 3.1 裤攀（fold belt loop） 固定在腰带上的短条。 3.2 送带装置（send belt device） 用于输送裤带的装置。 3.3 折裤装置（fold belt loop device） 将裤带两端向内折叠的装置。 4 产品分类 4.1 型式 本产品为计算机控制的自动化缝纫单元，具备自动送带、自动折裤、自动送裤等功能。设备采用单针或双针结构，直针刺布，连杆挑线，旋梭或摆梭勾线，由控制电机驱动送料运动，形成GB/T4515-2008规定的301或304锁式线迹完成裤攀缝制。 4.2 基本参数 基本参数应符合下列要求： - 最高缝纫速度：加固缝纫时不小于2800针/min； - 线迹长度：0.1 mm～12.7 mm（最小分辨率0.1 mm）； - 最大花样数：不少于60个； - 采用机针：DP×5（11#～18#）或DP×17（18#～23#）； - 采用缝线：29.5 tex/3s～9.5 tex/3s棉线或19.7 tex/3s～9.8 tex/3s涤纶线（符合GB/T6836-2007）； - 送带形式：电动式或气动式，可调节； - 最大缝纫范围：按产品说明书规定。 4.3 工作环境 工作环境应满足以下条件： - 电源电压：AC（220±22）V； - 电源频率：（50±1）Hz； - 空气压力：0.3 MPa～0.6 MPa（气动式）； - 环境温度：0℃～40℃； - 相对湿度：20%～85%（无结露）。 5 要求 5.1 外观质量和结构 5.1.1 产品表面应平整、色泽均匀，无锈斑和污渍，无明显流漆、起泡及碰漆现象；标牌应完整、位置正确、无明显损伤。 5.1.2 外露电气线路和接插件应布置整齐、固定牢固，并具有清晰、耐久的标志。 5.1.3 连接和布线应符合下列要求： - 所有连接应牢固可靠，不得存在意外松脱风险； - 应为电缆连接与拆卸提供足够的余量； - 保护导线应尽可能靠近负载导线敷设，以降低回路阻抗； - 布线通道中与导线接触的锐边、焊渣和毛刺应清除，过孔处应设置保护装置。
