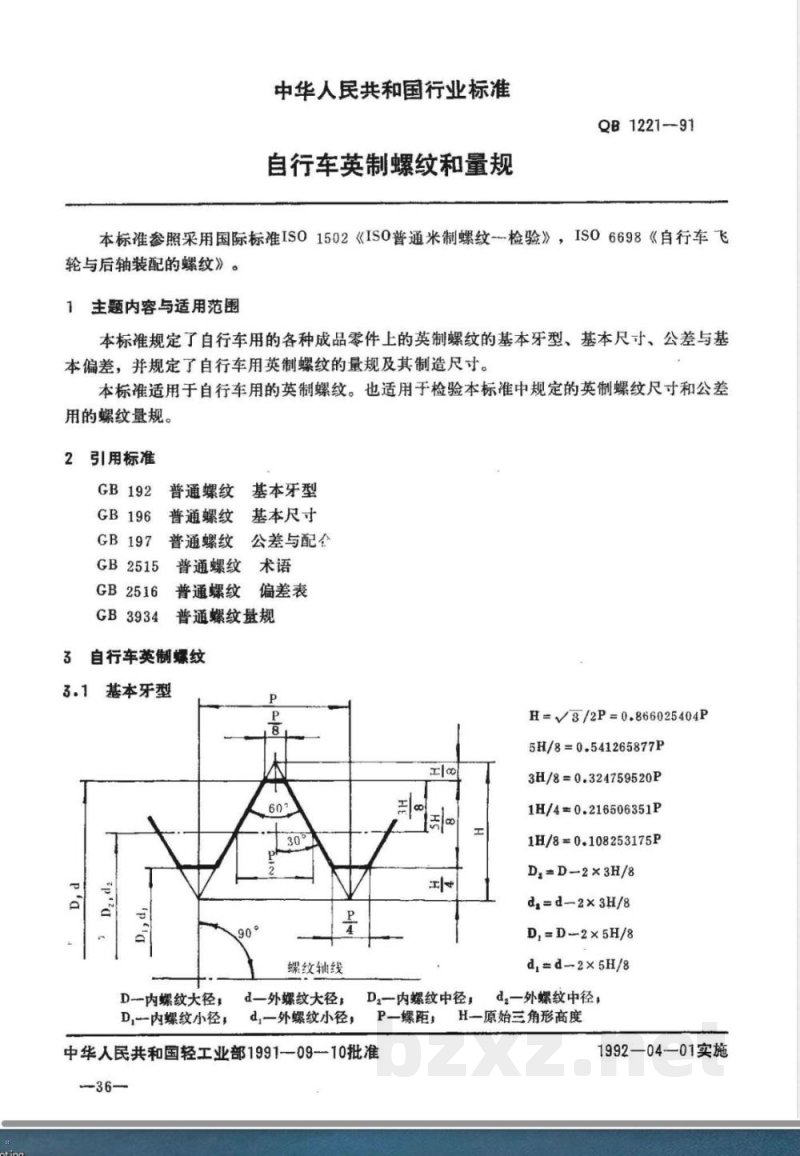

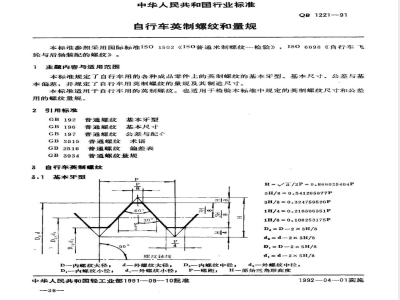

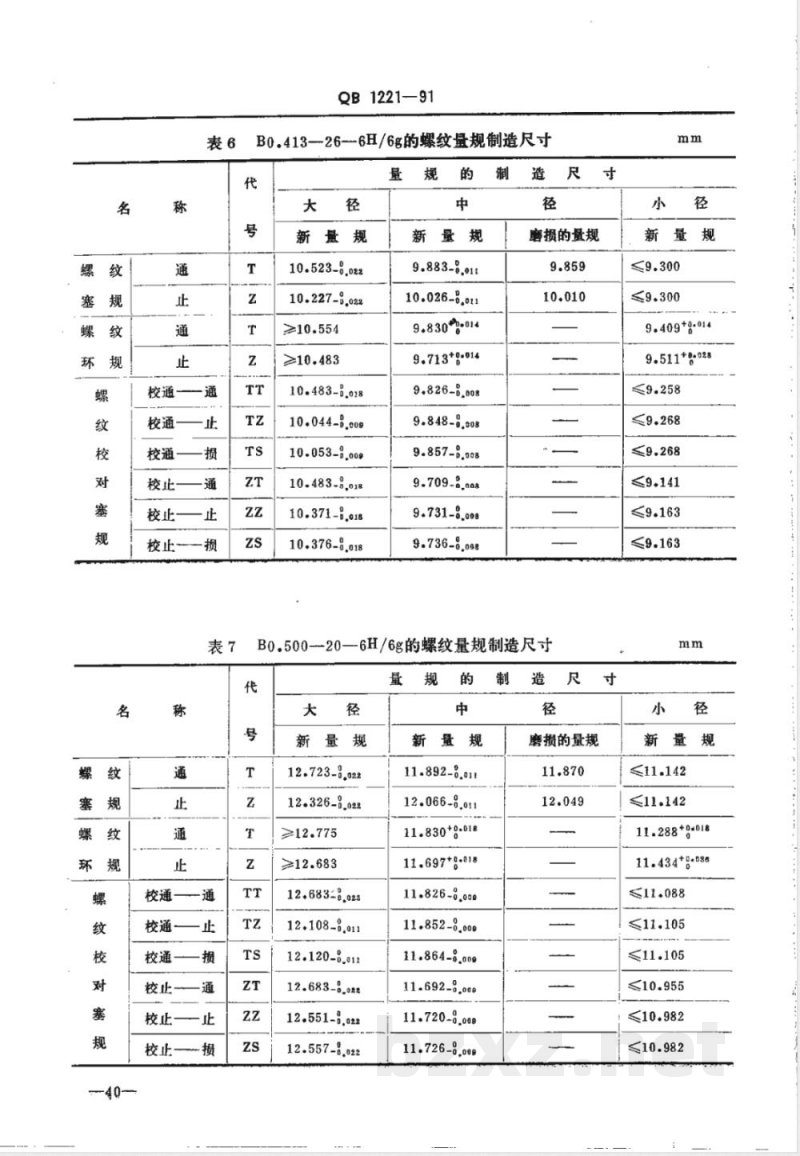

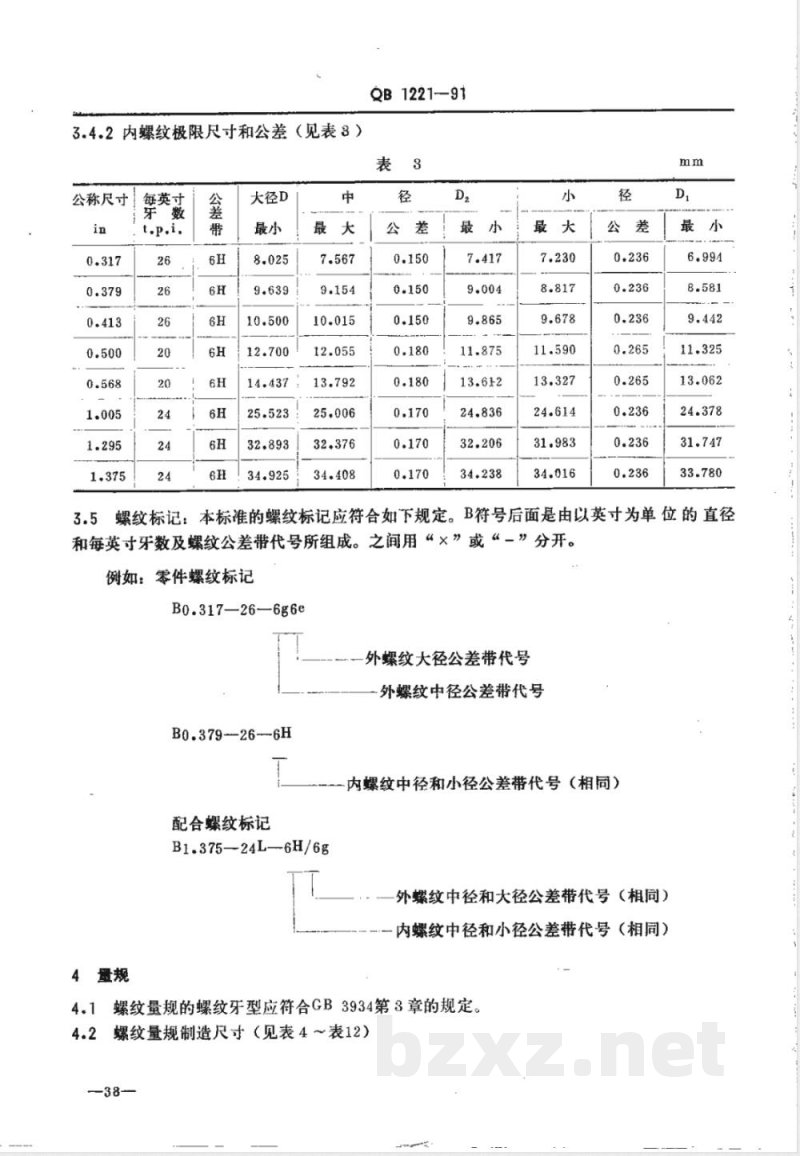

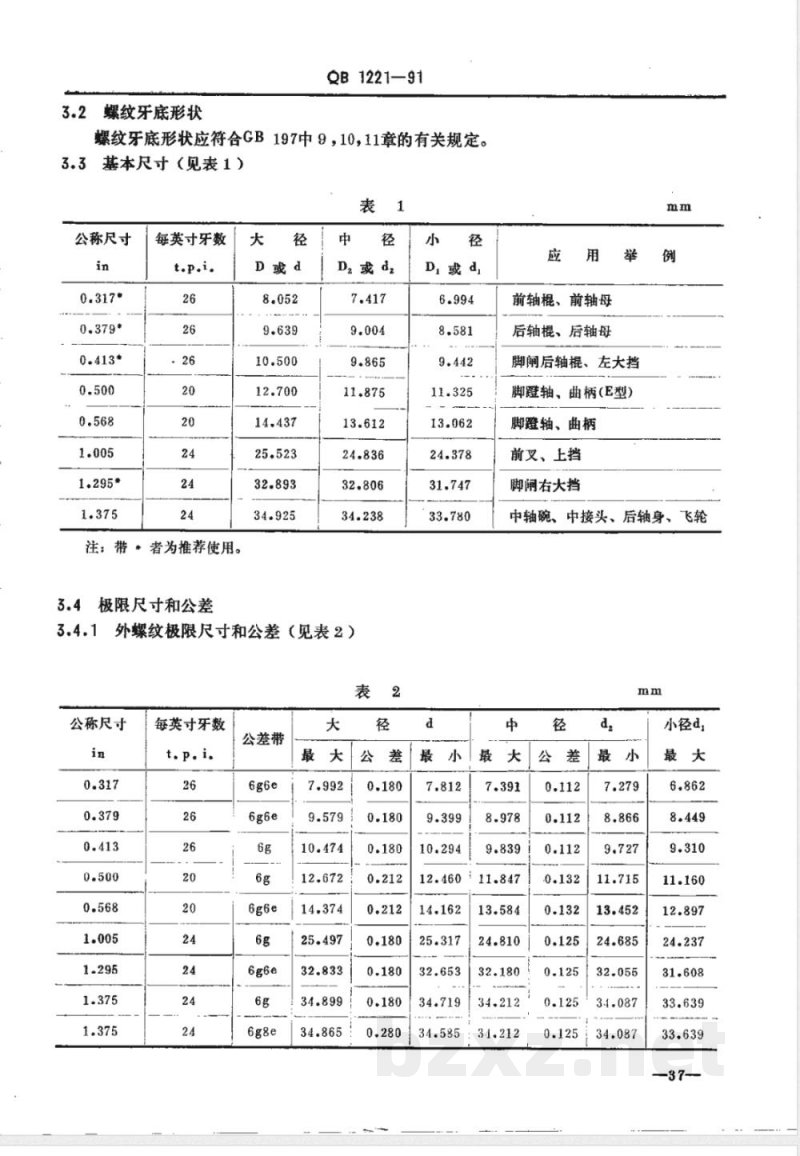

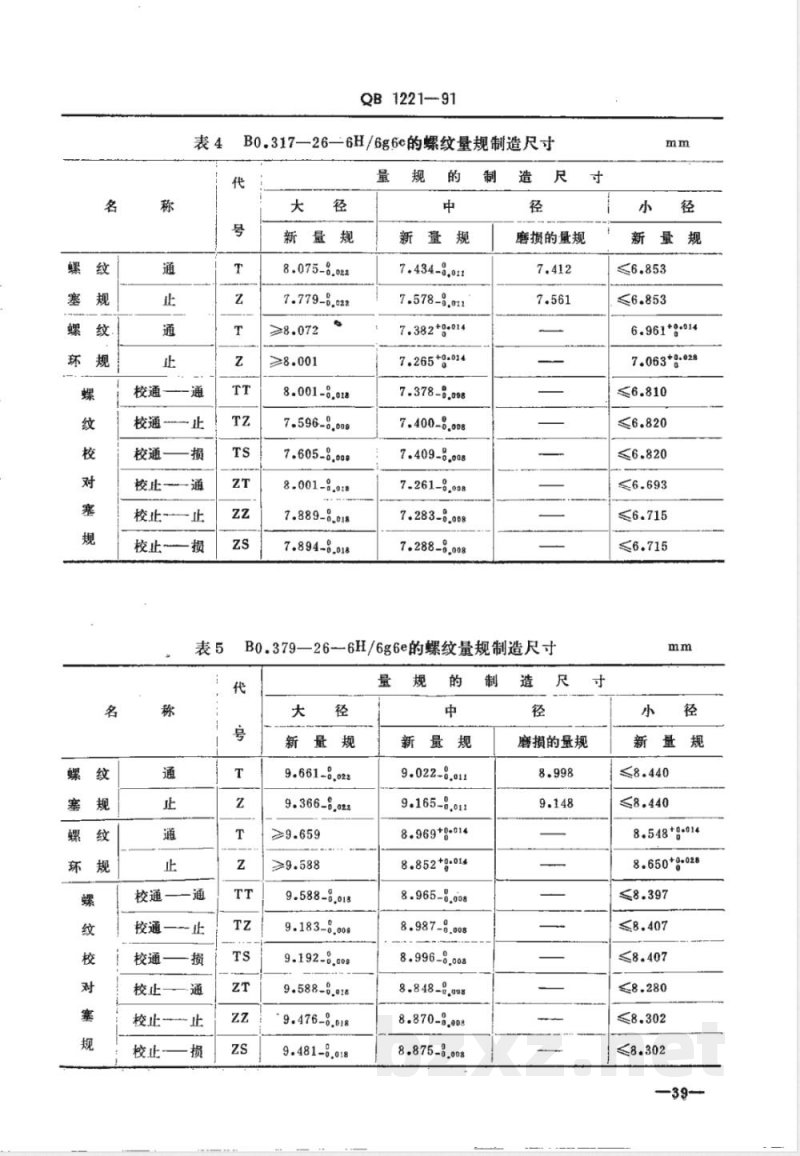

中华人民共和国轻工行业标准 QB1221-91 自行车英制螺纹和量规 本标准参照采用国际标准ISO1502《ISO普通米制螺纹检验》和ISO6698《自行车飞轮与后轴装配的螺纹》。 1 范围 本标准规定了自行车用各种成品零件上的英制螺纹的基本牙型、基本尺寸、公差与基本偏差，并规定了相应的螺纹量规及其制造尺寸。 本标准适用于自行车用英制螺纹，也适用于检验本标准规定的螺纹尺寸和公差的量规。 2 引用标准 GB192 普通螺纹 基本牙型 GB196 普通螺纹 基本尺寸 GB197 普通螺纹 公差与配合 GB2515 普通螺纹术语 GB2516 普通螺纹偏差表 GB3934 普通螺纹量规 3 自行车英制螺纹 3.1 基本牙型 英制螺纹牙型为对称三角形牙型，主要参数如下： - P：螺距 - H：原始三角形高度，H = 0.866025404P - 5H/8 = 0.541265877P - 3H/8 = 0.324759520P - H/4 = 0.216506351P - H/8 = 0.108253175P 尺寸关系： - 内螺纹大径为D，小径为D1，中径为D2 - 外螺纹大径为d，小径为d1，中径为d2 - 内螺纹小径：D1 = D - 2×(3H/8) - 外螺纹小径：d1 = d - 2×(3H/8) - 内螺纹中径：D2 = D - 2×(5H/8) - 外螺纹中径：d2 = d - 2×(5H/8) 3.2 螺纹牙底形状 螺纹牙底形状应符合GB197中相关规定。 3.3 基本尺寸 常用公称尺寸及每英寸牙数（t.p.i.）如下： - 0.317 in（26牙/英寸）* - 0.379 in（26牙/英寸）* - 0.413 in（26牙/英寸）* - 0.500 in（20牙/英寸） - 0.568 in（20牙/英寸） - 1.005 in（24牙/英寸） - 1.295 in（24牙/英寸）* - 1.375 in（24牙/英寸） 注：带“*”为推荐使用规格。 对应大径（mm）示例： 8.052、9.639、10.500、12.700、14.437、25.523、32.893、34.925。 3.4 极限尺寸和公差 3.4.1 外螺纹极限尺寸和公差 外螺纹公差带主要为6g或6g/6e组合，不同规格对应不同公差范围。典型参数包括： - 大径最大值范围约7.992 mm～34.899 mm - 大径公差约0.180 mm～0.280 mm - 中径公差约0.112 mm～0.132 mm 适用部件示例： 前轴、后轴、脚闸后轴、曲柄、前叉、脚闸右大挡、中轴碗、中接头、后轴身及飞轮等。 3.4.2 内螺纹极限尺寸和公差 内螺纹极限尺寸和公差应符合对应标准表格要求，与外螺纹配合使用，保证装配精度和互换性。 本标准由中华人民共和国轻工业部于1991-09-10批准，自1992-04-01实施。
