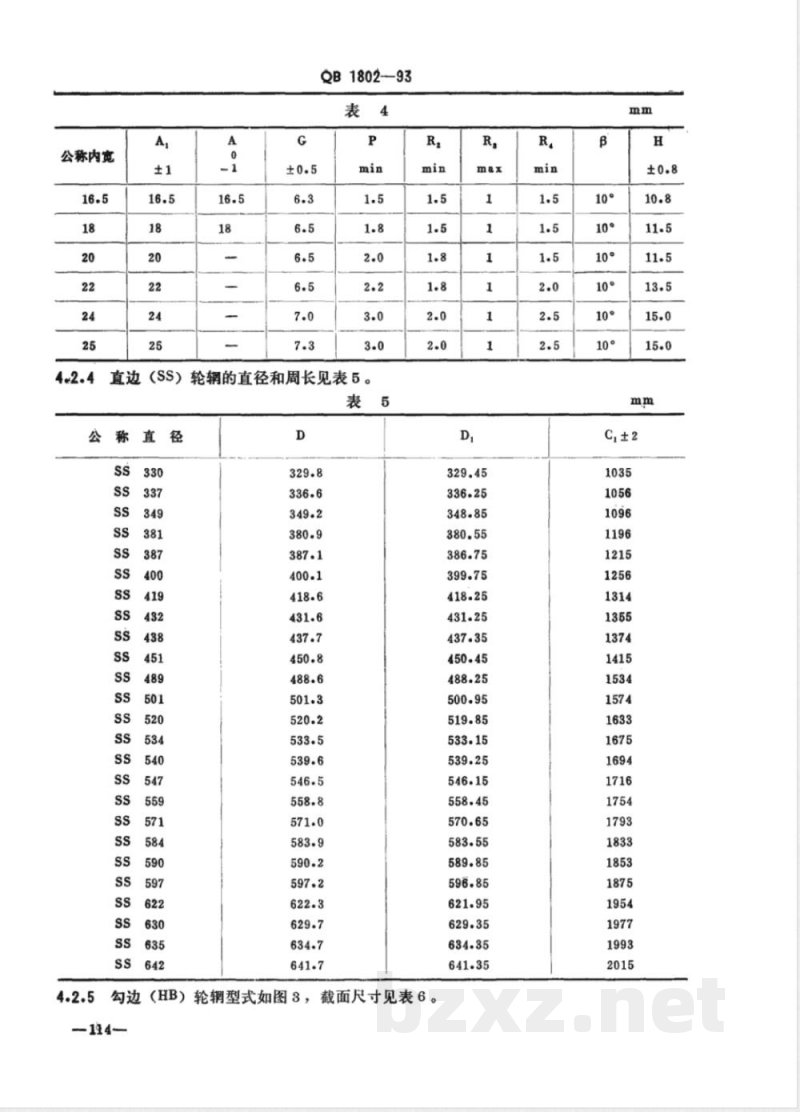

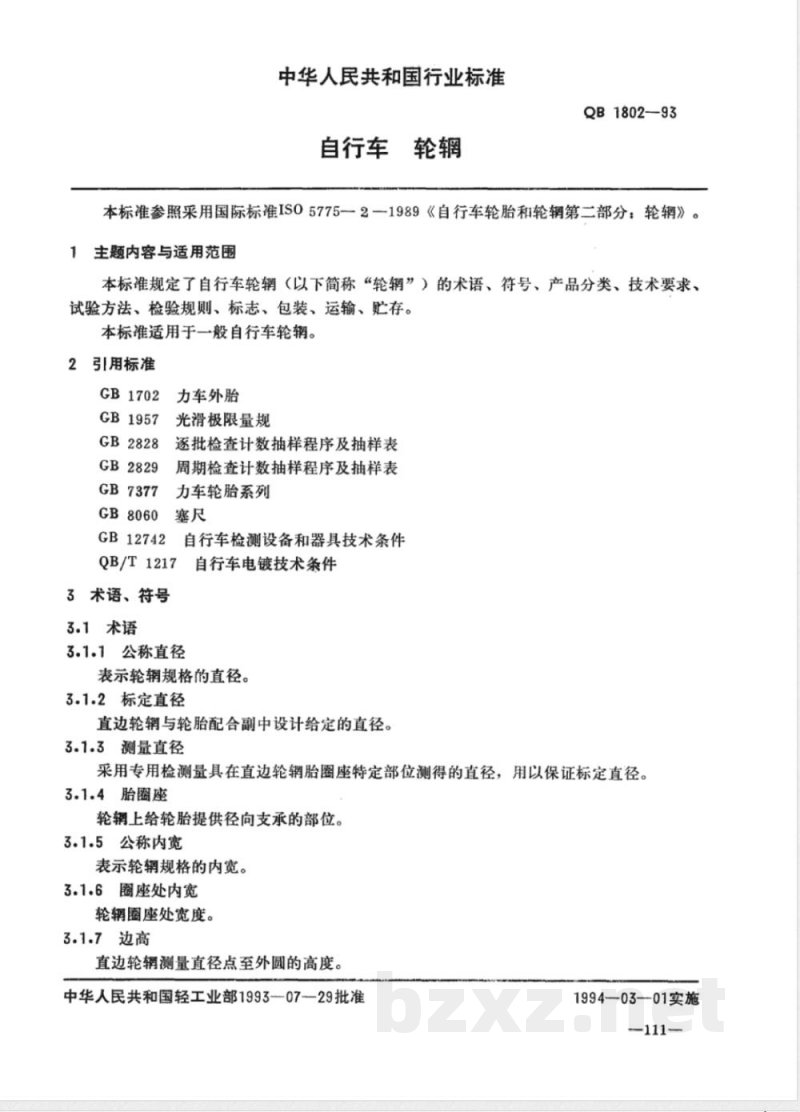

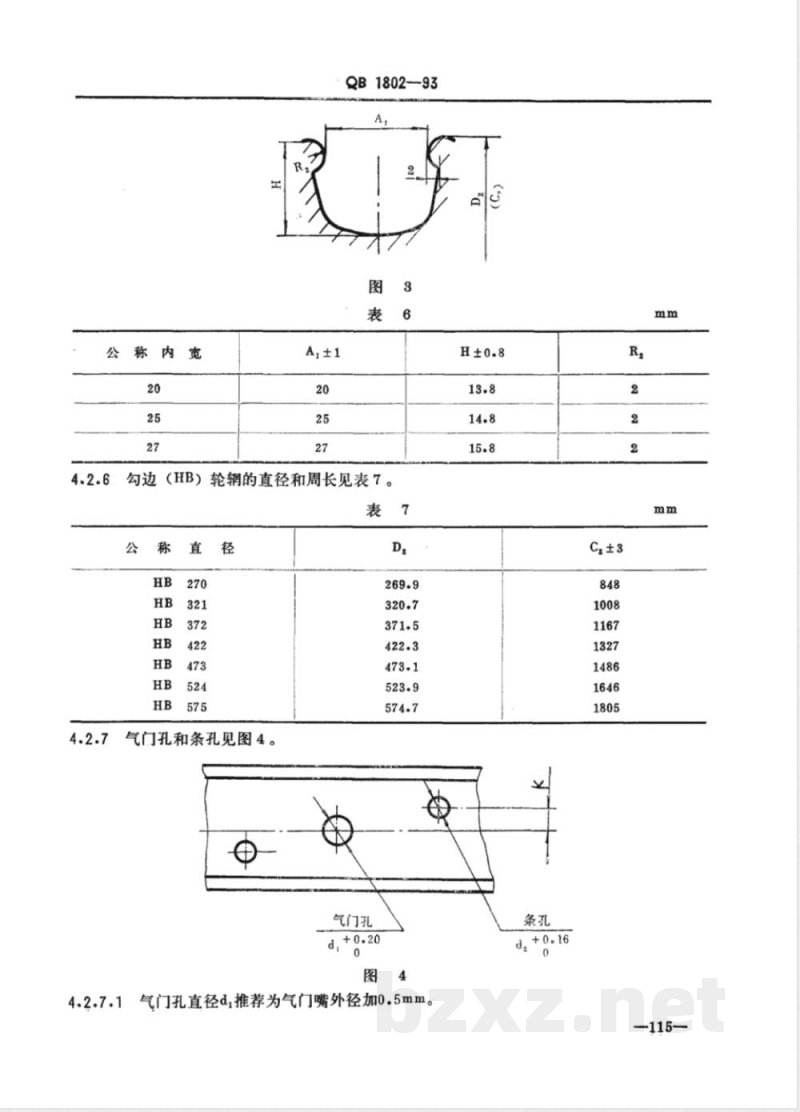

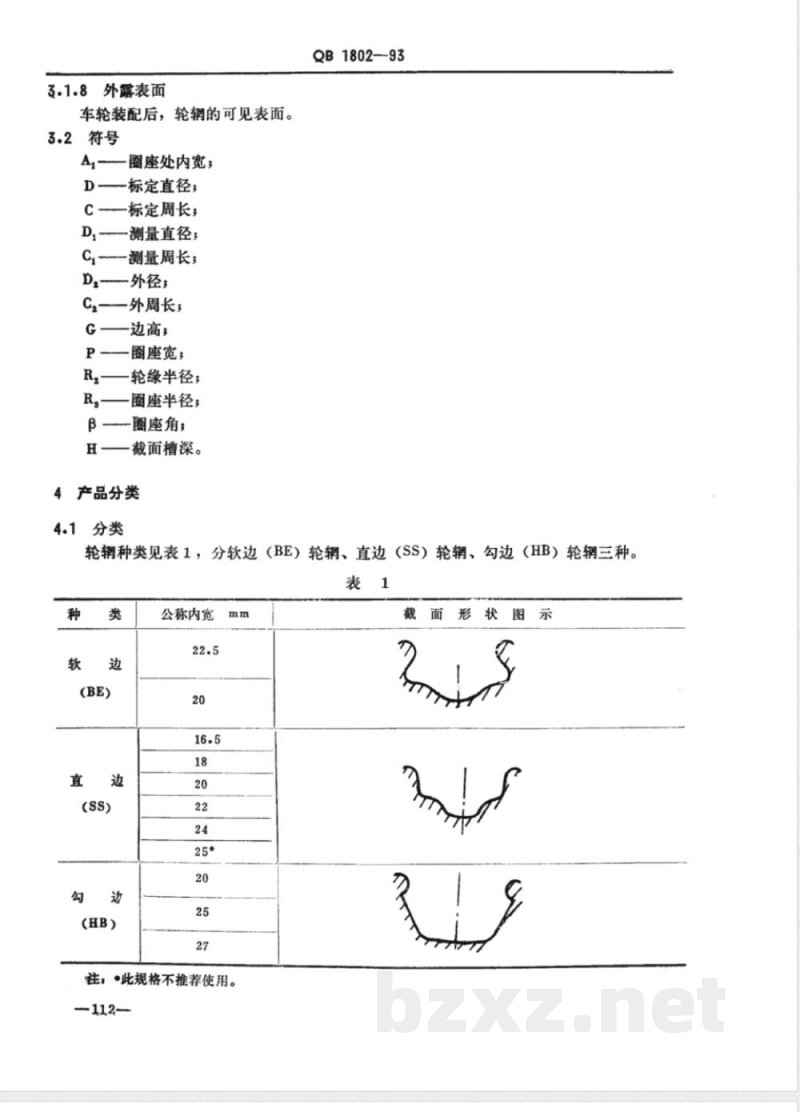

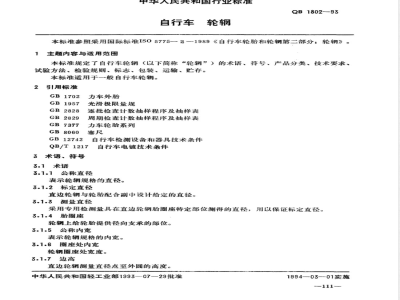

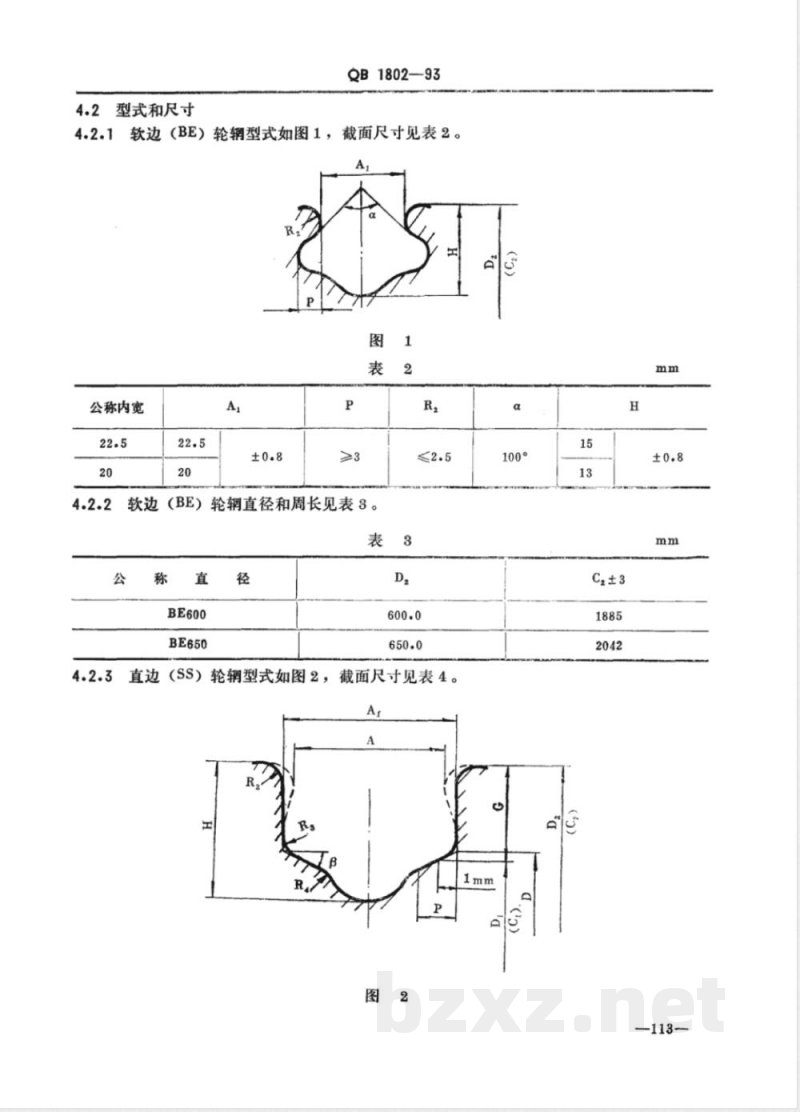

中华人民共和国轻工行业标准 QB1802-93 自行车轮辋 本标准参照采用国际标准ISO 5775-2:1989《自行车轮胎和轮辋 第2部分：轮辋》。 1 范围 本标准规定了自行车轮辋（以下简称“轮辋”）的术语、符号、产品分类、技术要求、试验方法、检验规则以及标志、包装、运输和贮存。 本标准适用于一般自行车轮辋。 2 引用标准 GB1702 力车外胎 GB1957 光滑极限量规 GB2828 逐批检查计数抽样程序及抽样表 GB2829 周期检查计数抽样程序及抽样表 GB7377 力车轮胎系列 GB8060 塞尺 GB12742 自行车检测设备和器具技术条件 QB/T1217 自行车电镀技术条件 3 术语、符号 3.1 术语 3.1.1 公称直径：表示轮辋规格的直径。 3.1.2 标定直径：直边轮辋与轮胎配合副中设计给定的直径。 3.1.3 测量直径：采用专用检测量具在直边轮辋胎圈座特定部位测得的直径，用以保证标定直径。 3.1.4 胎圈座：轮辋上为轮胎提供径向支承的部位。 3.1.5 公称内宽：表示轮辋规格的内宽。 3.1.6 圈座处内宽：轮辋圈座处的宽度。 3.1.7 边高：直边轮辋测量直径点至外圆的高度。 3.1.8 外露表面：车轮装配后轮辋的可见表面。 3.2 符号 Af——圈座处内宽； D——标定直径； C——标定周长； D1——测量直径； C1——测量周长； D2——外径； C2——外周长； G——边高； P——圈座宽； R——轮缘半径； R1——圈座半径； β——圈座角； H——截面槽深。 4 产品分类 4.1 分类 轮辋分为三种类型： 1）软边轮辋（BE）； 2）直边轮辋（SS）； 3）勾边轮辋（HB）。 软边轮辋常用公称内宽为22.5 mm、20 mm； 直边轮辋公称内宽包括16.5 mm、18 mm、20 mm、22 mm、24 mm、25 mm； 勾边轮辋公称内宽包括20 mm、25 mm、27 mm。 注：部分规格不推荐使用。 4.2 型式和尺寸 4.2.1 软边（BE）轮辋 其结构型式见图示，截面尺寸主要参数包括： A（公称内宽）允许偏差±0.8 mm； P（圈座宽）≥3 mm； R2（轮缘半径）≤2.5 mm。 4.2.2 软边轮辋直径和周长 常见规格包括： BE600：标定直径600.0 mm； BE650：标定直径650.0 mm。 4.2.3 直边（SS）轮辋 其结构型式见图示，主要参数如下： A（公称内宽）允许偏差±1 mm或0/-1 mm； G（边高）约为6.3 mm～7.3 mm； P（最小圈座宽）为1.5 mm～3.0 mm； 圈座角约为100°。 4.2.4 直边轮辋直径和周长 常见公称直径包括：330 mm、337 mm、349 mm、381 mm、387 mm、400 mm、419 mm、432 mm、438 mm、451 mm、489 mm、501 mm、520 mm、534 mm、540 mm、547 mm、559 mm、571 mm、584 mm、590 mm、597 mm、622 mm、630 mm、635 mm、642 mm。 对应标定直径D约为329.8 mm～641.7 mm范围。 4.2.5 勾边轮辋 勾边轮辋结构类似直边轮辋，但轮缘带有勾边结构，用于提高轮胎固定性能，其尺寸参数应符合相关标准要求。 本标准由中华人民共和国轻工业部于1993-07-29批准，自1994-03-01实施。
