本标准规定了钟针轴与孔的尺寸系列及配合。 本标准适用于指针式石英钟和普通机械钟，其他类型指针式时钟亦可参照使用。

ICS39.040.20
分类号：Y11
备案号：31040-2011免费标准下载网bzxz

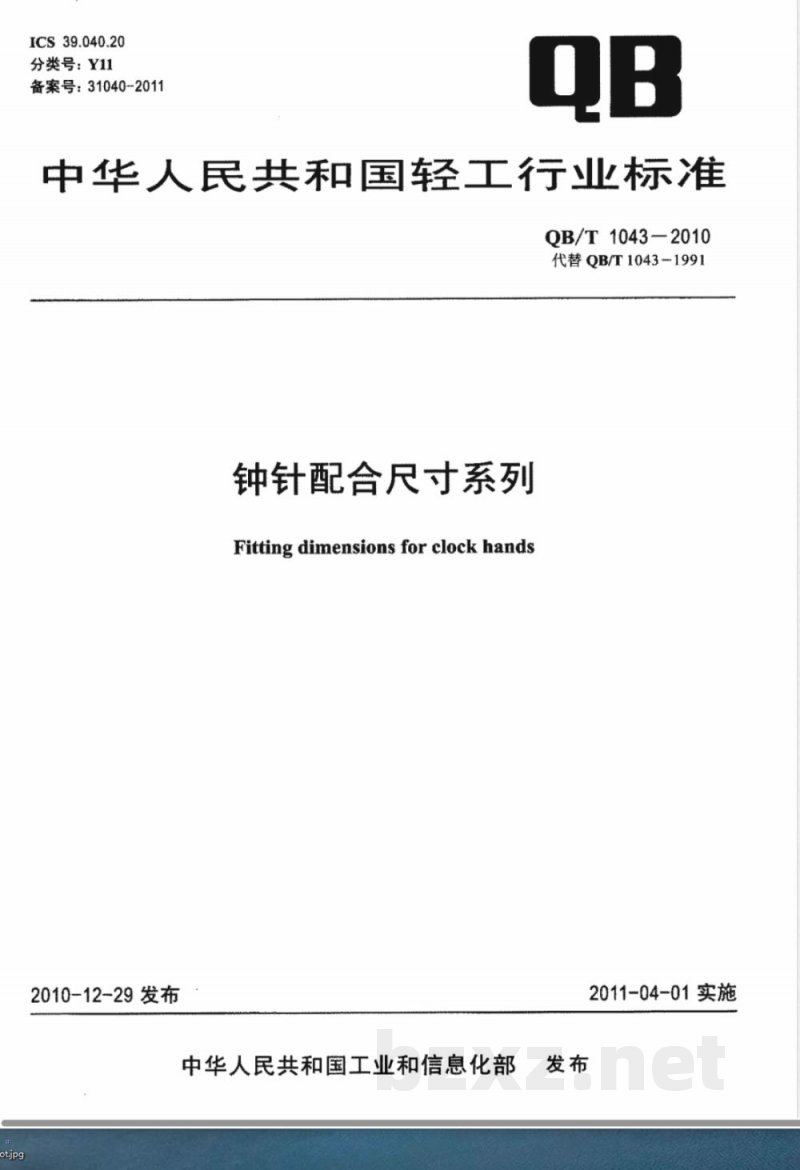

中华人民共和国轻工行业标准
QB/T1043-2010
代替QB/T10431991
钟针配合尺寸系列
Fitting dimensions for clock hands2010-12-29发布
中华人民共和国工业和信息化部发布
2011-04-01实施

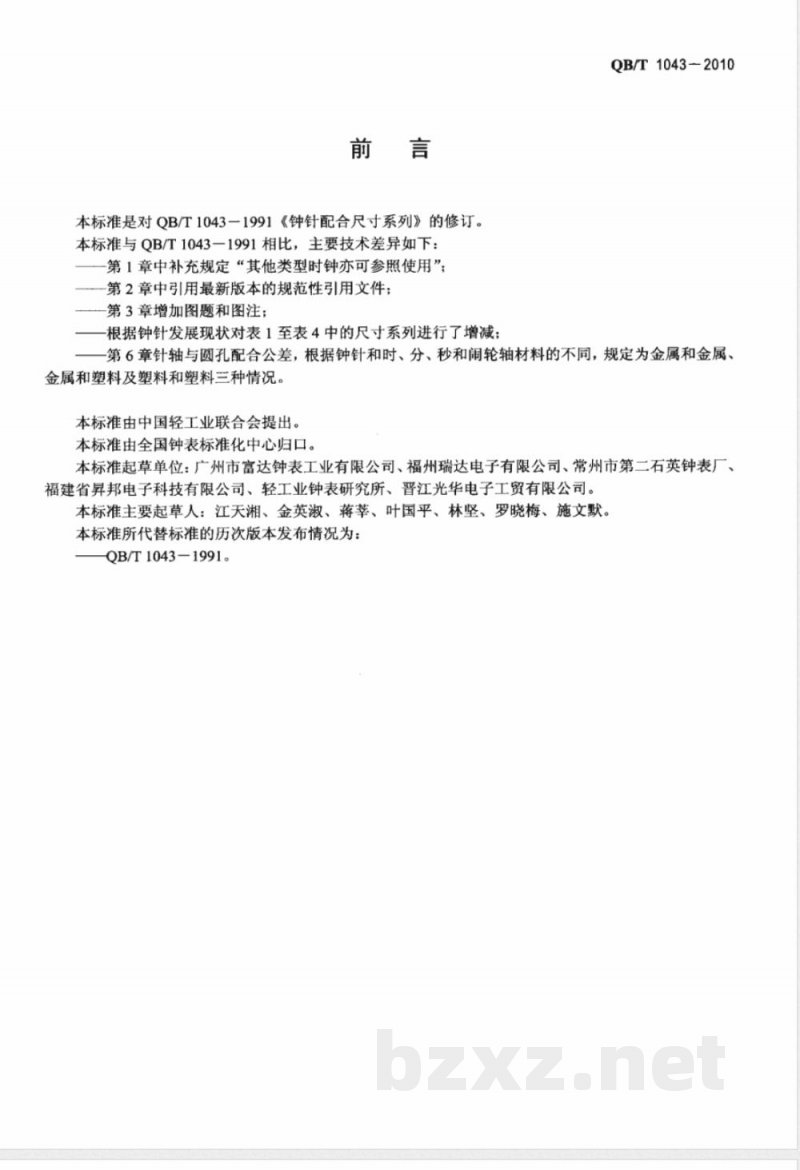

本标准是对QB/T1043一1991《钟针配合尺寸系列》的修订。本标准与QB/T1043一1991相比，主要技术差异如下：-第1章中补充规定“其他类型时钟亦可参照使用”第2章中引用最新版本的规范性引用文件；第3章增加图题和图注；
根据钟针发展现状对表1至表4中的尺寸系列进行了增减：QB/T1043-2010
第6章针轴与圆孔配合公差，根据钟针和时、分、秒和闹轮轴材料的不同，规定为金属和金属、金属和塑料及塑料和塑料三种情况。本标准由中国轻工业联合会提出。本标准由全国钟表标准化中心归口。本标准起草单位：广州市富达钟表工业有限公司、福州瑞达电子有限公司、常州市第二石英钟表厂、福建省昇邦电子科技有限公司、轻工业钟表研究所、晋江光华电子工贸有限公司。本标准主要起草人：江天湘、金英淑、蒋莘、叶国平、林坚、罗晓梅、施文默。本标准所代替标准的历次版本发布情况为：QB/T1043-1991。
1范围
钟针配合尺寸系列
本标准规定了钟针轴与孔的尺寸系列及配合。本标准适用于指针式石英钟和普通机械钟，其他类型指针式时钟亦可参照使用。2规范性引用文件
QB/T1043-2010
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T1800.1一2009产品几何技术规范（GPS）极限与配合第1部分：公差、偏差和配合的基础
GB/T1800.2一2009产品几何技术规范（GPS）极限与配合第2部分：标准公差等级和孔、轴极限偏差表
钟针轴与孔的类型

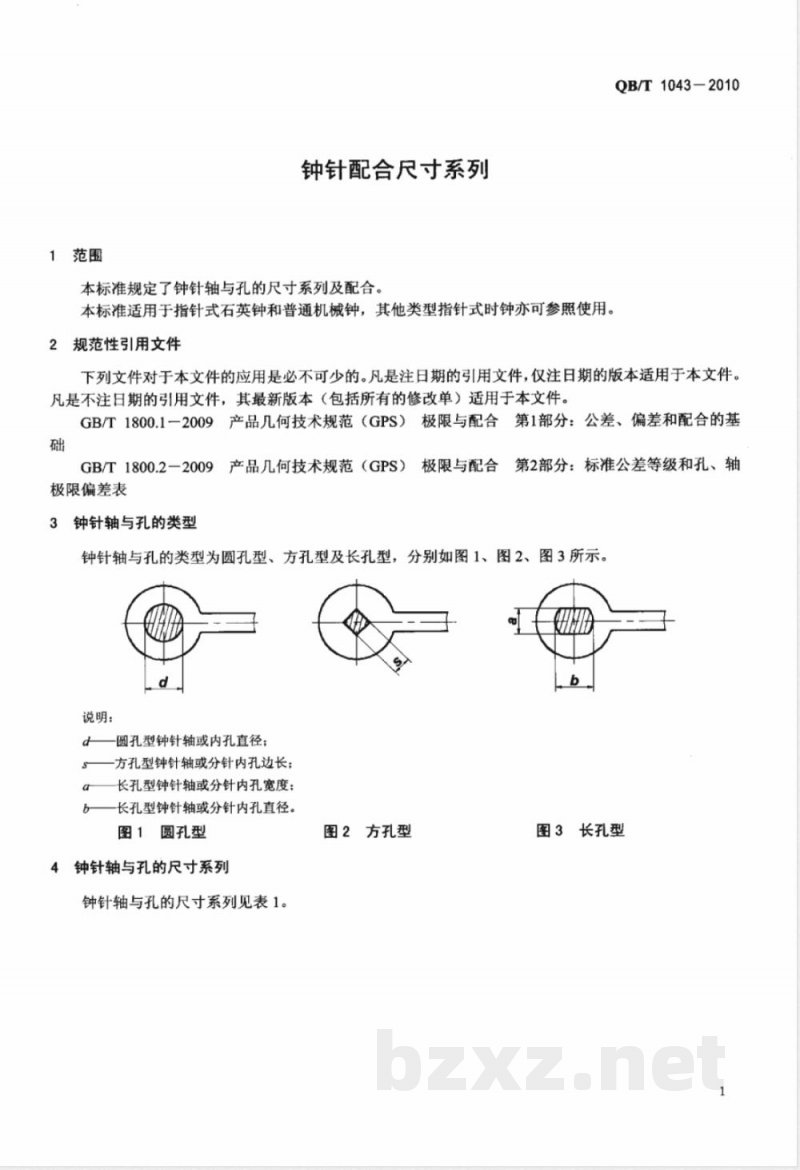

钟针轴与孔的类型为圆孔型、方孔型及长孔型，分别如图1、图2、图3所示。M
说明：
圆孔型钟针轴或内孔直径；
方孔型钟针轴或分针内孔边长；长孔型钟针轴或分针内孔宽度；b长孔型钟针轴或分针内孔直径。图1圆孔型
4钟针轴与孔的尺寸系列
钟针轴与孔的尺寸系列见表1。
图2方孔型
图3长孔型
QB/T1043-2010
5钟针配合推荐尺寸系列

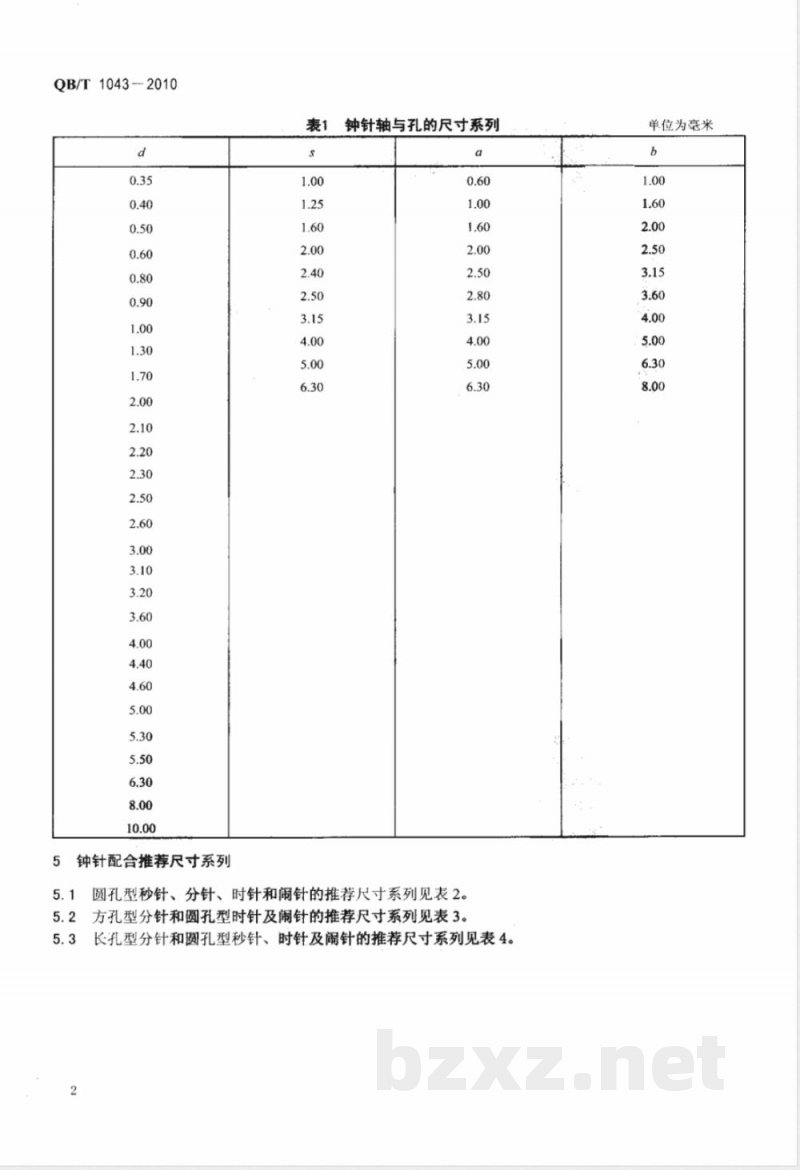

表1钟针轴与孔的尺寸系列
圆孔型秒针、分针、时针和闹针的推荐尺寸系列见表2。5.1
5.2方孔型分针和圆孔型时针及闹针的推荐尺寸系列见表3。长孔型分针和圆孔型秒针、时针及闹针的推荐尺寸系列见表4。5.3
单位为毫米

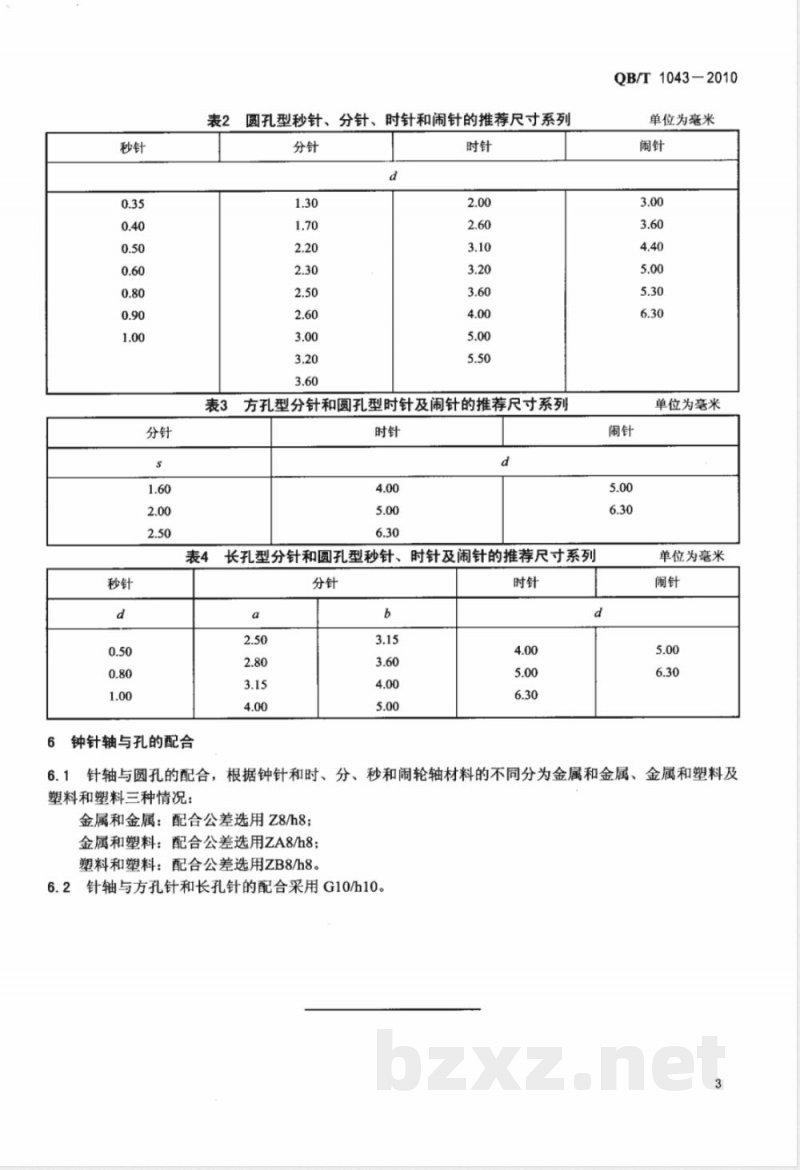

表2圆孔型秒针、分针、时针和闹针的推荐尺寸系列分针
表3方孔型分针和圆孔型时针及闹针的推荐尺寸系列时针
时针及闹针的推荐尺寸系列
表4长孔型分针和圆孔型秒针、月分针
6钟针轴与孔的配合
QB/T1043-2010
单位为毫米
单位为毫米
单位为毫米
6.1针轴与圆孔的配合，根据钟针和时、分、秒和闹轮轴材料的不同分为金属和金属、金属和塑料及塑料和塑料三种情况：
金属和金属：配合公差选用Z8/h8；金属和塑料：配合公差选用ZA8/h8；塑料和塑料：配合公差选用ZB8/h8。6.2针轴与方孔针和长孔针的配合采用G10/h10。3
