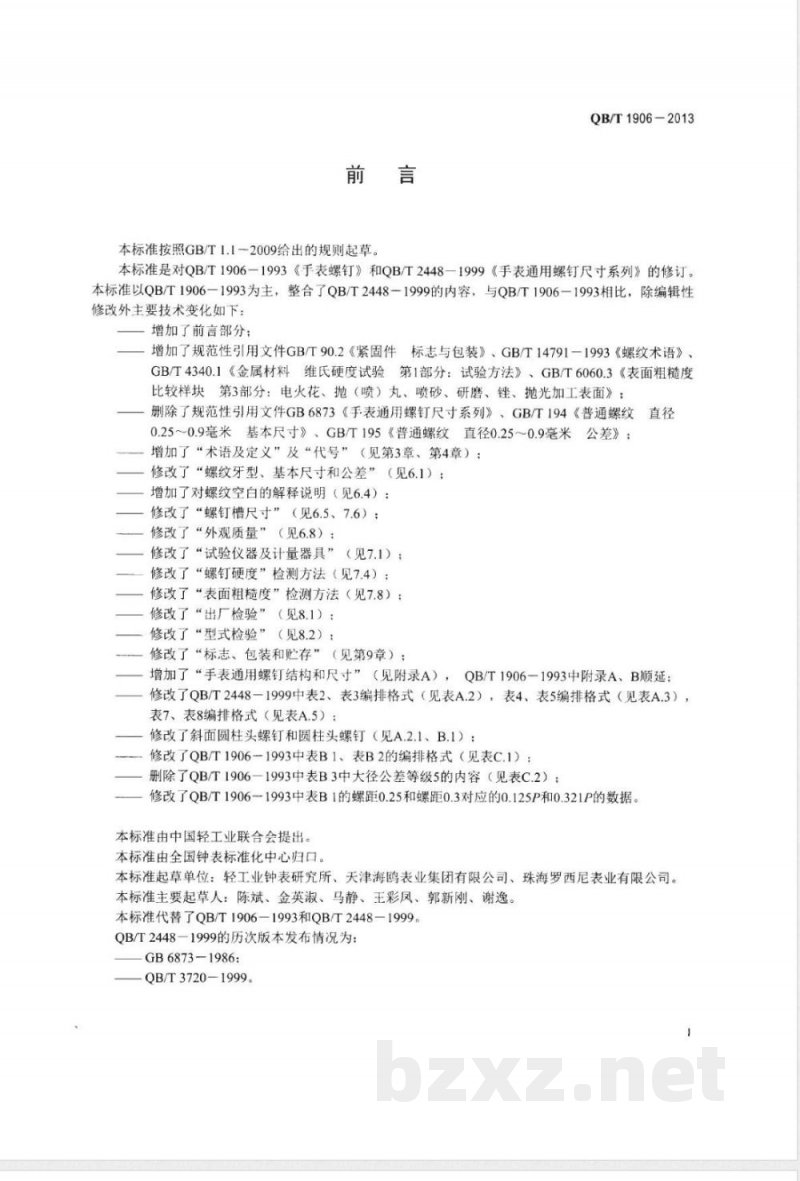

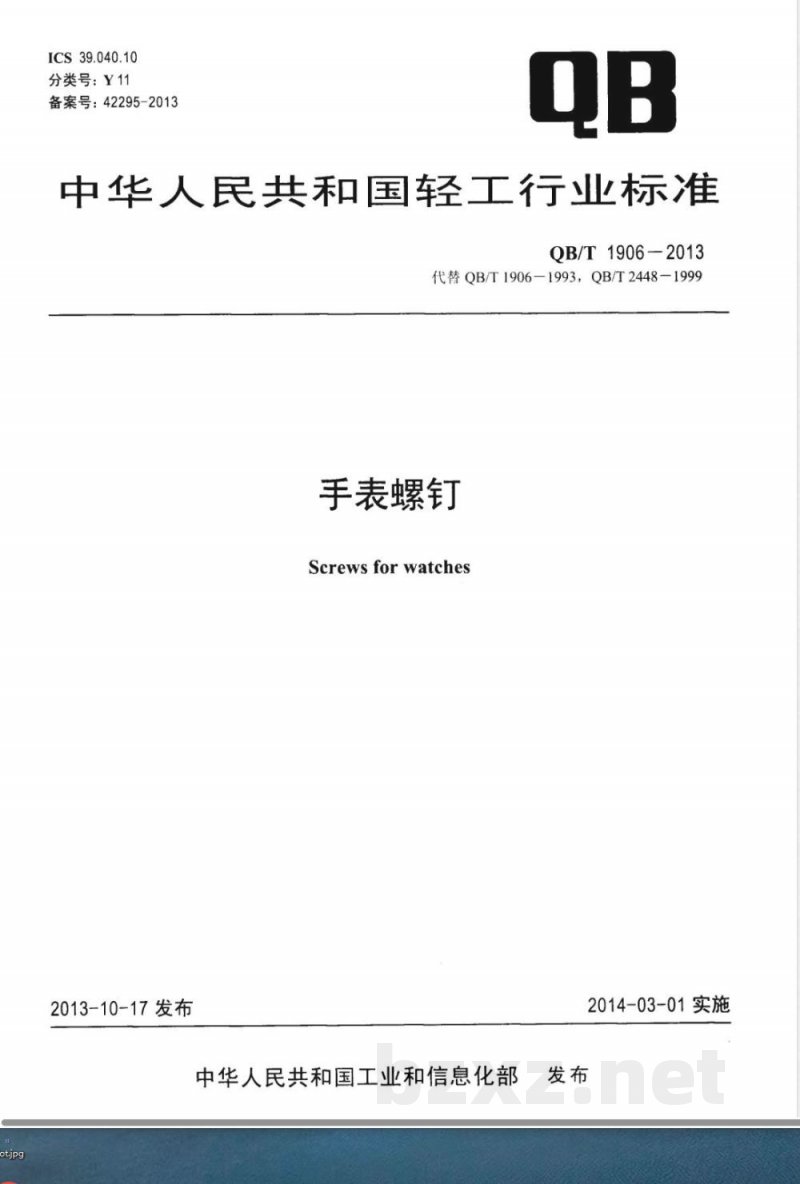

ICS 39.040.10 分类号：Y11 备案号：42295-2013 QB 中华人民共和国轻工行业标准 QB/T 1906-2013 代替 QB/T 1906-1993、QB/T 2448-1999 手表螺钉 Screws for watches 2013-10-17发布 中华人民共和国工业和信息化部 2014-03-01实施 发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。本标准是对QB/T 1906-1993《手表螺钉》和QB/T 2448-1999《手表通用螺钉尺寸系列》的修订，并整合两项标准内容。与原标准相比，主要技术变化如下： ——增加前言部分； ——增加规范性引用文件GB/T 90.2、GB/T 14791-1993、GB/T 4340.1、GB/T 6060.3等； ——删除GB 6873、GB/T 194、GB/T 195等部分引用标准； ——增加“术语及定义”和“代号”章节； ——修改螺纹牙型、基本尺寸及公差内容； ——增加螺纹空白解释说明； ——修改螺钉槽尺寸相关内容； ——修改外观质量要求； ——修改试验仪器及计量器具要求； ——修改螺钉硬度检测方法； ——修改表面粗糙度检测方法； ——修改出厂检验及型式检验要求； ——修改标志、包装和贮存要求； ——增加手表通用螺钉结构和尺寸附录A； ——修改多个尺寸表格编排格式及部分数据。 本标准由中国轻工业联合会提出，全国钟表标准化中心归口。 起草单位：轻工业钟表研究所、天津海鸥表业集团有限公司、珠海罗西尼表业有限公司等。 主要起草人：陈斌、金英淑、马静、王彩凤、郭新刚、谢逸。 本标准代替QB/T 1906-1993与QB/T 2448-1999。 1 范围 本标准规定了钢制手表螺钉（以下简称“螺钉”）的术语及定义、代号、结构尺寸分类、要求、试验方法、检验规则、标志、包装和贮存。 本标准适用于公称直径0.30 mm～1.40 mm的手表用螺钉，其他微型仪表用螺钉亦可参照使用。 2 规范性引用文件 GB/T 90.2 紧固件标志与包装 GB/T 192 普通螺纹基本牙型（ISO 68-1:1998，MOD） GB/T 2828.1 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T 2829 周期检验计数抽样程序及表 GB/T 4340.1 金属材料维氏硬度试验 第1部分：试验方法（ISO 6507-1:2005，MOD） GB/T 6060.3 表面粗糙度比较样块 第3部分：加工表面 GB/T 14791 螺纹术语 3 术语及定义 GB/T 14791中界定的术语和定义适用于本文件。 4 代号 尺寸代号及标注内容如下： - ae：设计型小径间隙 - h：圆柱头高度 - c：圆柱头倒角高度 - D：内螺纹大径 - D1：内螺纹小径 - D2：内螺纹中径 - d：外螺纹大径（公称直径） - d1：外螺纹小径 - d2：外螺纹中径 - φ：法兰（曲缘）直径 标注内容：用于螺钉结构尺寸及技术参数表示。
