本文件规定了10 Gbit/s对称无源光网络系统的参考模型、业务要求、光网络要求、PMD层要求、TC层要求、功能要求、管理维护要求等。 本文件适用于公众电信网环境下的XGS-PON设备的设计、开发、生产和制造，专用电信网参考使用。

ICS_33.040.50
CCSM42

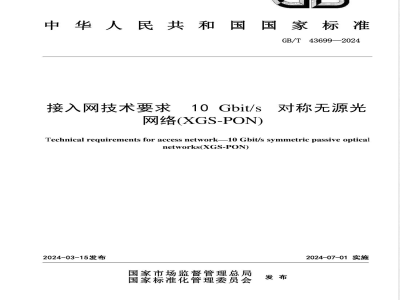

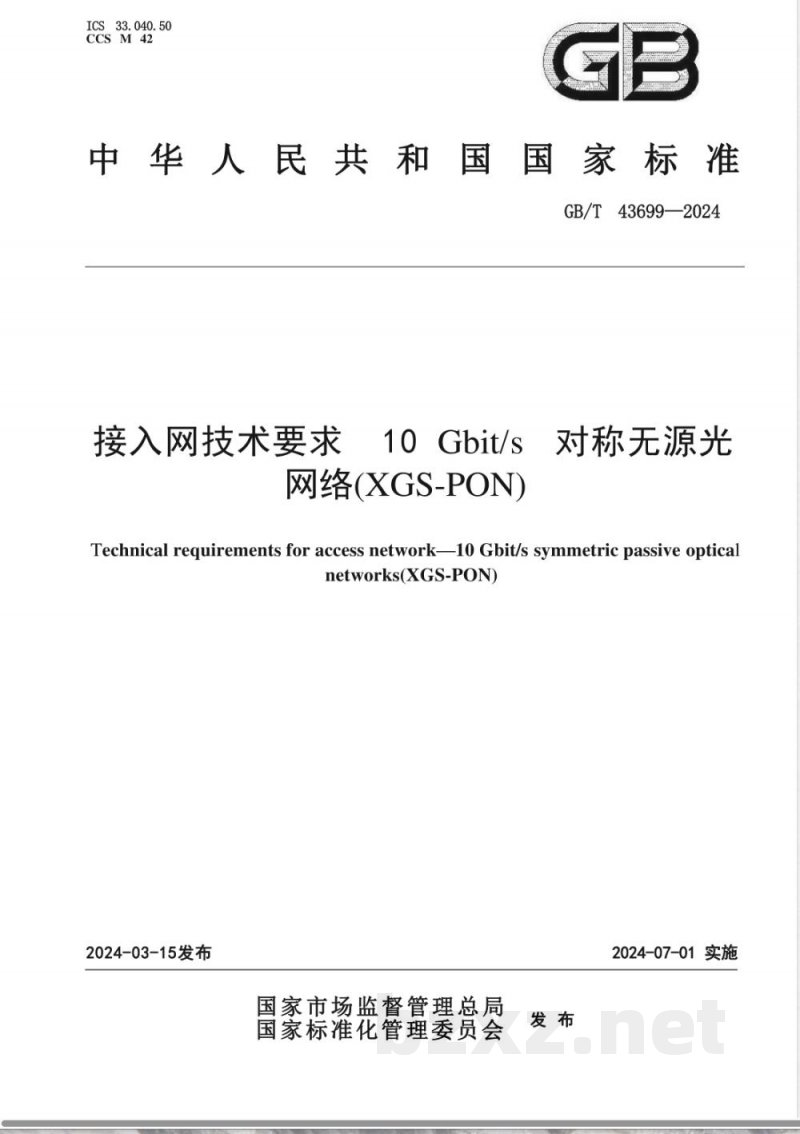

中华國人民共和国国家标准國
GB/T43699—2024
接入网技术要求
对称无源光
10 Gbit/s
网络(XGS-PON）
Technical requirements for access network-10 Gbit/s symmetric passive opticalnetworks(XGS-PON)
2024-03-15发布
国家市场监督管理总局
国家标准化管理委员会
2024-07-01 实施

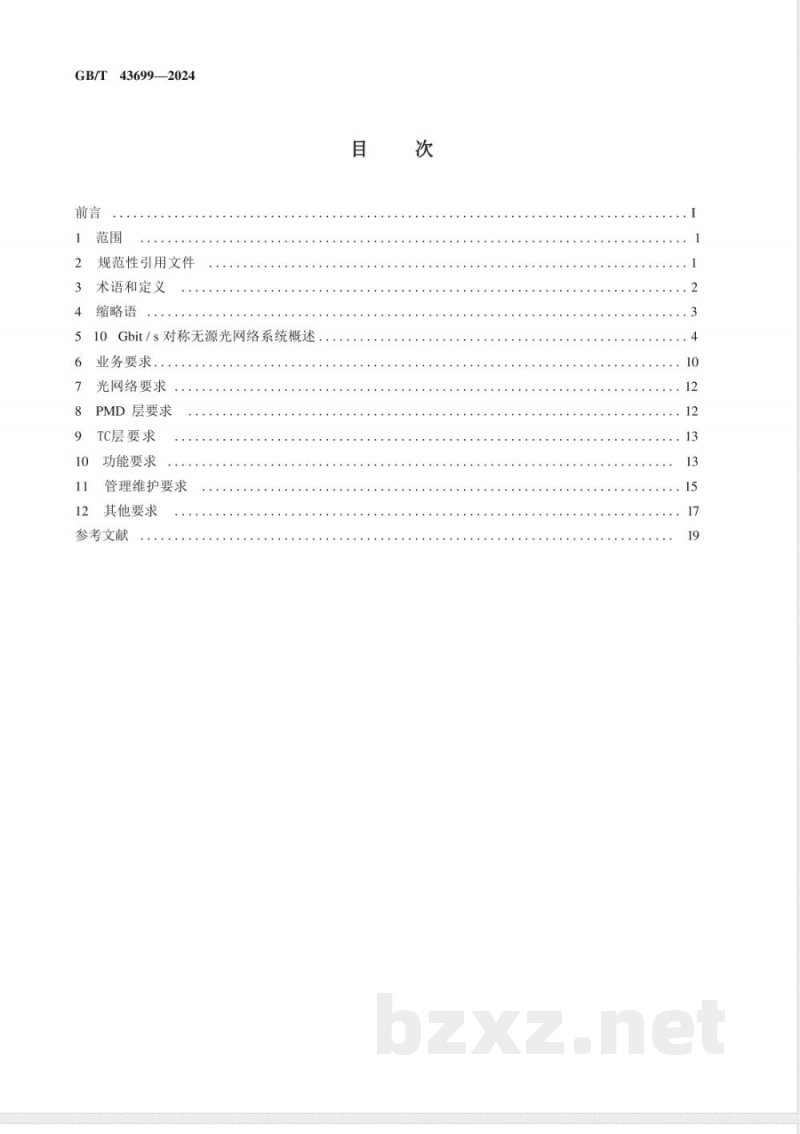

GB/T43699—2024
规范性引用文件
3术语和定义
缩略语
10Gbit/s对称无源光网络系统概述6
业务要求
光网络要求
PMD层要求
TC层要求
功能要求
管理维护要求
其他要求
参考文献
GB/T43699—2024

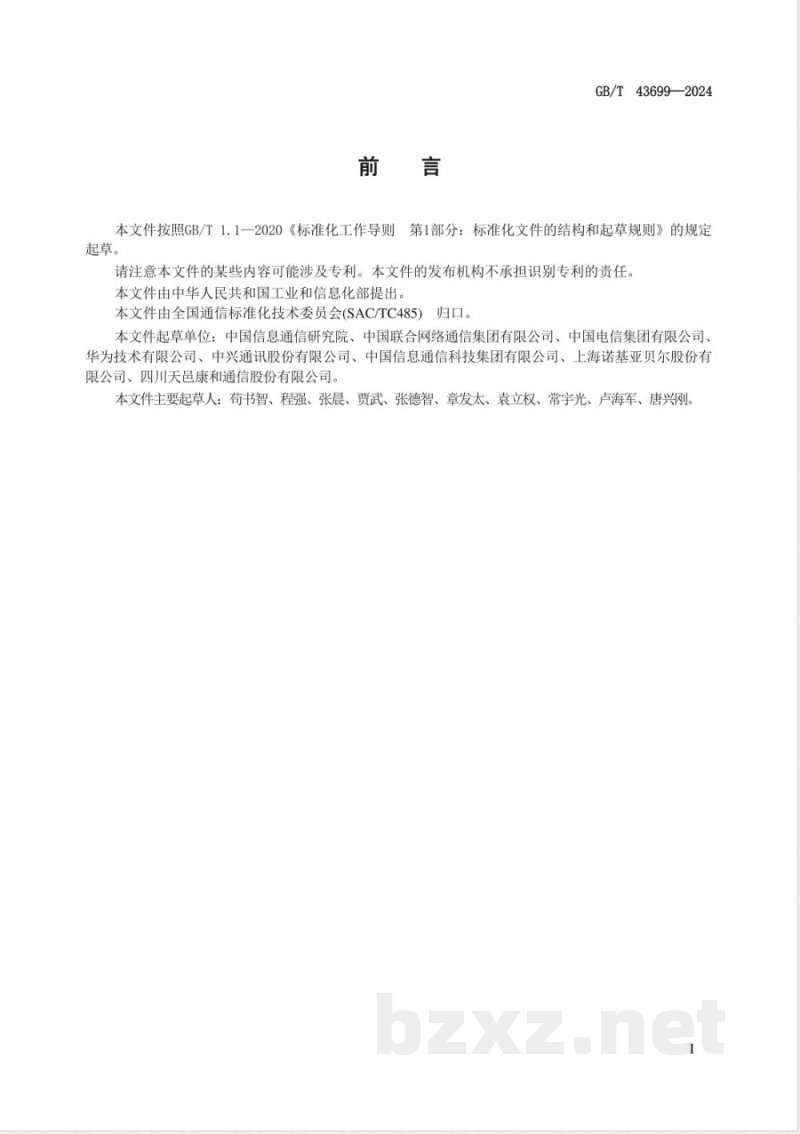

本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中华人民共和国工业和信息化部提出本文件由全国通信标准化技术委员会(SAC/TC485）归口。本文件起草单位：中国信息通信研究院、中国联合网络通信集团有限公司、中国电信集团有限公司华为技术有限公司、中兴通讯股份有限公司、中国信息通信科技集团有限公司、上海诺基亚贝尔股份有限公司、四川天邑康和通信股份有限公司。本文件主要起草人：苟书智、程强、张晨、贾武、张德智、章发太、袁立权、常宇光、卢海军、唐兴刚。1范围
接入网技术要求10Gbit/s对称无源光网络(XGS-PON)
GB/T43699—2024

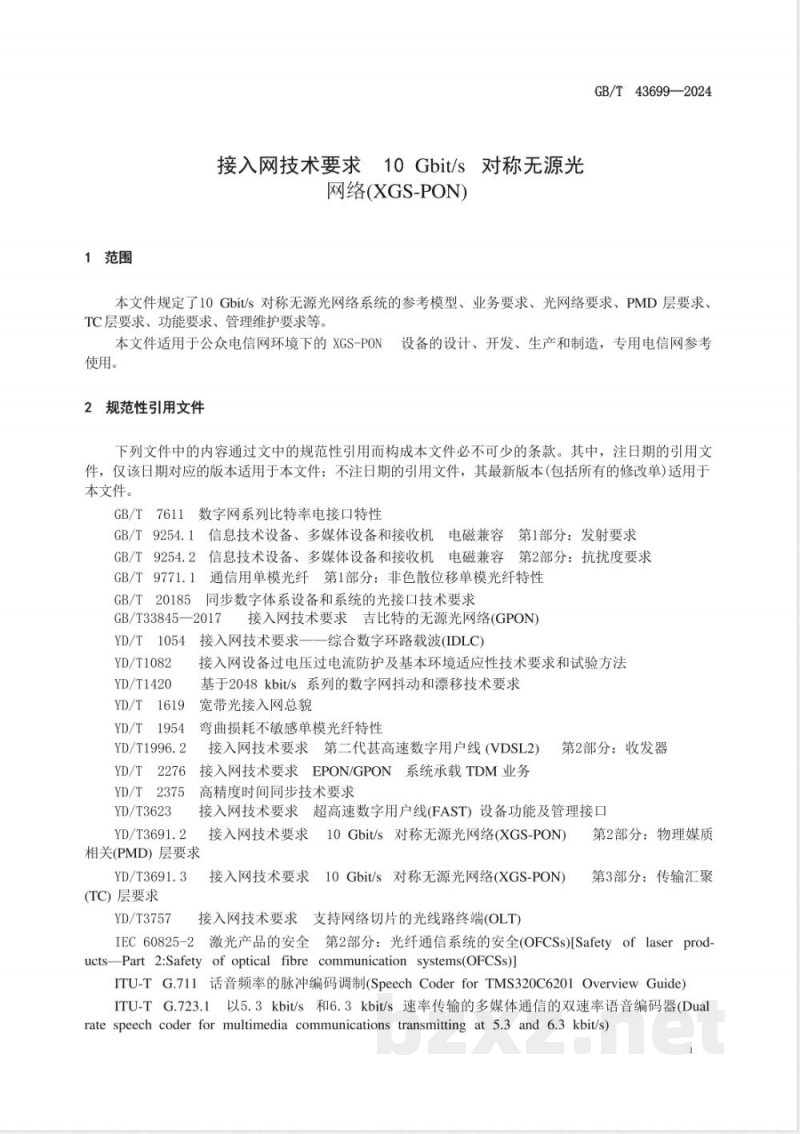

本文件规定了10Gbit/s对称无源光网络系统的参考模型、业务要求、光网络要求、PMD层要求、TC层要求、功能要求、管理维护要求等。本文件适用于公众电信网环境下的XGS-PON设备的设计、开发、生产和制造，专用电信网参考使用。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T7611数字网系列比特率电接口特性GB/T9254.1信息技术设备、多媒体设备和接收机电磁兼容第1部分：发射要求GB/T9254.2信息技术设备、多媒体设备和接收机电磁兼容第2部分：抗扰度要求GB/T9771.1通信用单模光纤第1部分：非色散位移单模光纤特性GB/T20185同步数字体系设备和系统的光接口技术要求GB/T33845—2017
接入网技术要求吉比特的无源光网络(GPON）接入网技术要求一一综合数字环路载波(IDLC)YD/T1054
YD/T1082
YD/T1420
YD/T1619
YD/T1954
YD/T1996.2
YD/T2276
YD/T3623
接入网设备过电压过电流防护及基本环境适应性技术要求和试验方法基于2048kbit/s系列的数字网抖动和漂移技术要求宽带光接入网总貌
弯曲损耗不敏感单模光纤特性
接入网技术要求第二代甚高速数字用户线（VDSL2）接入网技术要求EPON/GPON系统承载TDM业务高精度时间同步技术要求
第2部分：收发器
接入网技术要求超高速数字用户线(FAST）设备功能及管理接口YD/T3691.2接入网技术要求10Gbit/s对称无源光网络(XGS-PON)相关(PMD）层要求
YD/T3691.3
接入网技术要求10Gbit/s对称无源光网络(XGS-PON)(TC）层要求
YD/T3757
接入网技术要求支持网络切片的光线路终端(OLT)第2部分：物理媒质
第3部分：传输汇聚
激光产品的安全第2部分：光纤通信系统的安全(OFCSs)[Safetyoflaserprod-IEC 60825-2
ucts—Part 2:Safety of optical fibre communication systems(OFCSs)]ITU-TG.711话音频率的脉冲编码调制(SpeechCoderforTMS320C6201OverviewGuide)ITU-TG.723.1以5.3kbit/s和6.3kbit/s速率传输的多媒体通信的双速率语音编码器(Dualrate speech coder for multimedia communications transmitting at 5.3 and 6.3 kbit/s)GB/T43699—2024
ITU-TG.729一2012使用共轭结构代数码线形预测激励(CS-ACELP）的8kbit/s语音编码[Coding of speech at 8 kbit/s using conjugate-structure algebraic-code-excited linear prediction(CS-ACELP)]
ITU-TG.982一1996支持ISDN基群速率或具有相同比特率业务的光纤接入网（Opticalaccess networks to support services up to the ISDN primary rate or equivalent bit rates)ITU-TG.984.5Amd.1吉比特无源光网络(G-PON)：增强波段修正1[Gigabit-capablePassiveOptical Networks(G-PON):Enhancementband,plusAmendment1)ITU-T G.988 ONU 管理控制接规范[ONU management and control interface(OMCI)speci-fication]
分组网络支持QoS的结构框架(AnarchitecturalframeworkforsupportofITU-T Y.1291
qualityof serviceinpacketnetworks)ITU-T Y.2201 NGN版本1要求(NGN release 1requirements)IEEE802.1D局域网和城域网媒质访问控制(MAC)桥[IEEEStandardforLocalandmetro-politan area networks—Media Access Control(MAC)Bridges)IEEE802.1X局域网和城域网IEEE标准-基于端口的网络访问控制(IEEEStandardforLocaland metropolitan area networks—Port-Based Network Access Control)IEEE802.3信息技术-系统间通信和信息交换-局域网和城域网特定要求第3部分：冲突检测的载波监听多路访问(CSMA/CD）接入方式和物理层规范[IEEE standard for information technologytelecommunications and information exchange between systems local and metropolitan area networksspecific requirements-Part 3:Carrier sense multiple access with collision detection(CSMA/CD)access method and physical]
IEEE802.11nLAN/MAN特定要求第11部分：无线LAN媒质访问控制(MAC）和物理层(PHY）规范修正案5：更高吞吐量的增强[IEEEStandardforInformationtechnology—Localandmet-ropolitan area networksSpecific requirementsPart 11:Wireless LAN Medium Access Control(MAC)and Physical Layer(PHY)Specifications Amendment 5:Enhancements for Higher Throughput)IEEE802.1lacLAN/MAN特定要求第11部分：无线LAN媒质访问控制(MAC）和物理层(PHY）规范修正案4:6GHz以下频带的甚高吞吐量的增强[IEEEStandardforInformationtechnolo-gyTelecommunications and information exchange between systemsLocal and metropolitan are-a networks-Specific requirements-Part 1l:Wireless LAN Medium Access Control(MAC)andPhysical Layer(PHY)Specifications Amendment 4:Enhancements for Very High Throughput forOperationinBandsbelow6GHz]
IEEE802.11axLAN/MAN特定要求第11部分：无线LAN媒质访问控制(MAC）和物理层(PHY）规范修正案1：高效WLAN的增强[IEEE Standard for Information Technology—Telecommu-nications and Information Exchange between SystemsLocal and metropolitan area networks-Specific requirements-Part 1l:Wireless LAN Medium Access Control(MAC)and Physical Layer(PHY)Specifications Amendment 1:Enhancements for High Efficiency WLANJ3术语和定义
下列术语和定义用于本文件。
10Gbit/s对称无源光网络10Gbit/s symmetricpassiveopticalnetworks;XGS-PON在下行方向支持标称传输速率为10Gbit/s，上行方向支持标称传输速率10Gbit/s的PON系统。3.2
光分配网optical distribution network;ODN点到多点的光纤基础设施。
GB/T43699—2024
注：光分配网分为简单光分配网和复合光分配网。简单光分配网的光纤拓扑是单一根节点的点到多点结构，由光纤、光分路器、滤波器和其他无源光器件构成。复合光分配网是通过有源设备连接两个或以上的无源网络段构成，这些无源网络段可是光中继线路或光分配段。不同根节点的光分配网可共享部分公共的光线路设施。光分配段optical distribution segment;ODS一种由光分路器、滤波器及其他无源光器件构成的单一根节点的点到多点无源光纤设施，dynamic bandwidthassignment;DBA动态带宽分配
OLT向ONU中的业务承载实体分配PON的上行传输能力的过程。注：该分配过程基于业务活动的动态指示和预先配置的业务合同。状态报告的动态带宽分配
status reportingDBA;SR-DBA
ONU通过嵌入的OAM通道显式报告缓存的占用情况，以此推断ONU中业务承载实体活动状态的动态带宽分配方法。
流量监测动态带宽分配traffic-monitoringDBA;TM-DBAOLT通过观测上行突发中的空闲XGEM帧传输情况推断出ONU中业务承载实体活动状态的动态带宽分配方法。
4缩略语
下列缩略语适用于本文件。
10GE：10吉比特以太网（10GigabitEthernet）AF：适配功能(AdaptationFunction）CO:端局(Central Office)
EVC:以太网虚连接(EthernetVirtual Connection)FEC:前向纠错(Forward ErrorCorrection)FTTB：光纤到楼(Fibre To The Building）FTTH:光纤到户(Fibre To The Home)GE：吉比特以太网(GigabitEthernet)G-PON：吉比特无源光网络(Gigabit-capablePassiveOpticalNetworks）HGU：家庭网关单元(HomeGatewayUnit)IAD：综合接入设备(IntegratedAccess Device)ID：标识(IDentity）
IFGPoN:G-PON 接(G-PON Interface)IFxcpoN:XG-PON接 (XG-PONInterface)IFxcspoN:XGS-PON接(XGS-PONInterface)IP：互联网协议(InternetProtocol)L2:2层(Layer 2)
L3:3层(Layer3)
GB/T43699—2024
MDU：多住户单元(MultipleDwellingUnit)MoCA：同轴电缆多媒体联盟(Multimedia overCoaxAlliance)MOS：平均意见评分(MeanOpinionScore)MTU：多租户单元(Multi-TenantUnit)OLT：光线路终端(Optical Line Terminal)OMCI:ONU管理控制接(ONUManagement andControlInterface)ONU:光网络单元(Optical Network Unit)OTL：光中继线路(Optical Trunk Line)PIR：峰值信息速率(Peak InformationRate)PMD：物理媒质相关(Physicalmediadependent)PON：无源光网络(PassiveOptical Networks)POTS：普通老式电话业务(Plain Old Telephone Service)PSQM:质量测量(PerceptualSpeechQualityMeasurement）QoS：服务质量(Qualityof Service)RE：距离扩展设备(ReachExtender）RF:射频(Radio Frequency)
Rx：接收(Receive)
SBU：单个商业用户单元(SingleBusiness Unit)SFU：单个家庭用户单元(Single FamilyUnit)SNI：业务节点接口(Service Node Interface)T-CONT：传输容器(Transmissioncontainer
Tx：发送(Transmit)
UNI：用户网络接口(UserNetworkInterface)USB:通用串行总线(Univeral Serial Bus)VBES：商业以太网业务VLAN(VLANforBusinessEthernetService)VDSL2：第二代甚高速数字用户线(VeryhighspeedDigitalSubscriberLine2)VLAN：虚拟局域网(Virtual Local Area Network)VolP：网络语音电话业务(VoiceoverInternetPhone）WBF:波长阻断滤波器(WavelengthBlockingFilter）WDM：波分复用(Wavelength DivisionMultiplex)WLAN：无线局域网(WirelessLocalAreaNetwork)XGEM:XG-PON 封装方法(XG-PON Encapsulation Method)XG-PON:10Gbit/s无源光网络（1o Gbit/sPassiveOpticalNetworks）XGS-PONTC:XGS-PON传输汇聚层(XGS-PONTransmission Convergence)XGTC:XG-PON 传输汇聚层(XG-PON Transmission Convergence)510Gbit/s对称无源光网络系统概述5.110Gbit/s对称无源光网络参考配置XGS-PON系统的参考配置如图1所示。XGS-PON系统由OLT、ONU和ODN组成，通常采用点到多点的网络结构。ODN是点到多点的光纤基础设施，由单模光纤、光分路器和光连接器等无源光器件组成，为OLT和ONU之间的物理连接提供传输媒质。4
（1)参考点
用户侧
(a)参考点
网络侧
接入网管理
图1XGS-PON系统参考配置
(V）参考点
GB/T43699—2024
业务节点
图2给出了一个XGS-PON系统常用的网络参考结构，包括OLT、ONU和ODN三部分。ODN分为简单ODN和复合ODN。复合ODN可包括一个或多个光分配段(ODS)，当存在多个光分配段时，中间通过有源的距离扩展装置(RE）进行连接。UNI
光分路器
光分路器
接入网(AN)
复合ODN
简单ODN
图2XGS-PON系统网络参考结构
PON系统
当XGS-PON业务与RF视频业务在ODN中重叠部署时，ODN可使用WDM器件或光耦合/分路器进行XGS-PON和RF视频信号的混合。这种结构的参考配置见图3和图4。5.2共存环境下ODN结构
有几种不同的ODN结构可实现XGS-PON、XG-PON或G-PON和/或RF视频信号在同一ODN中共存，分别见图3、图4和图5。在图3和图5中，是需要波长阻断滤波器(WBF）的，XG-PON和XGS-PON的ONU通过TDM/TDMA机制适配在OLT的XGS-PON端口上，在图4中，G-PON和XGS-PON的ONU通过TDM/TDMA机制适配在OLT的内置式WDM端口上。图3、图4和图5中各种用于波长过滤的器件的名称和功能如下：-Tx：发射机；
Rx:接收机；
V-Tx：视频信号发射机；
GB/T43699—2024
V-Rx：视频信号接收机；
WBF：用于隔离对Rx的于扰信号的波长阻断滤波器：WBF-V：用于隔离对V-Rx的干扰信号的波长阻断滤波器：WDM-X:XGS-PON/XG-PONONU中的WDM滤波器，用于复用/解复用XGS-PON/XG-PON的上下行波长；
WDM-X':XGS-PON/XG-PON免费标准下载网bzxz
ONU中的WDM滤波器，用于复用/解复用XGS-PON/XG-PON的上下行波长以及隔离视频信号；WDM-G:G-PONONU中的WDM滤波器，用于复用/解复用G-PON的上下行波长；WDM-G:G-PONONU中的WDM滤波器，用于复用/解复用G-PON的上下行波长以及隔离视频信号；
WDM-X-L:XGS-PON/XG-PONOLT中的WDM滤波器，用于复用/解复用XGS-PON/XG-PON的上下行波长；
WDM-G-L:G-PONOLT中的WDM滤波器，用于复用/解复用G-PON的上下行波长；WDMIr:可置于CO端的WDM滤波器，用于复用/解复用XGS-PON/XG-PON和G-PON信号，也可用于复用视频信号；
内置式WDM：可置于CO端的WDM滤波器，用于复用/解复用XGS-PON/XG-PON/G-PON上行和下行方向所用的1575nm～1580nm、1260nm～1280
nm、1480nm～1500
1290nm～1330
ONU(XGS-PON)
ONU(XGS-PON
ONU(XG-PON)
ONUG-PON)
+Vidco)
ONU(G-ION+Video)
nm等符合ITU-TG.984.5Amd.1相关规定的波长。IF ys-Fw
ITs-m If t.
Fx-FC*
IFeN.ITsas
OLT(XGS-PON)
OI.T(G-PON)
OLT(Video)
图3XGS-PON通过WDM1r与其他业务共存时的参考光网络配置逻辑
ONU(XGS-PON)
ONU(XG-PON)
ONJiG-PON)
图4XGS-PON
ONU(XGS-PON)
ONU(XGS-PONIVideo)
ONU(XG-PON)
ONU(G-PON)
OKU(G-PON
IVideo)
新增滤波器
通过内置式WDM
IFwiRN:
WL)M-X
HWDM-G'
内置式
XGi-PON Rx
XGS-PONRx
XG-PON Tx
XGS-PON Tx
G-PONRx
GB/T43699—2024
与其他业务共存时的参考光网络配置ITxs
OL.T(XGS-PON)
(G-PON）
上级光
分路器
·级光
分路器
Ot.T'(Video)
图5XGS-PON通过光分路器与其他业务共存时的参考光网络配置电路
在与XGS-PON基于光分路器共存时，应在OLT侧使用更严格的滤波器或新增滤波器（如图5所示），以提供应用WDM-X-L和WDM-G-L时所需的隔离度5.3XGS-PON的波长分配
XGS-PON工作的波段范围为：
—上行：1260nm～1280nm；
下行：1575nm～1580nm（室外应用时可扩展为1575nm～1581nm)。
