本文件规定了液晶显示（LCD）屏和无源矩阵单色液晶显示（LCD）模块的基本额定值和特性要求。本文件适用于液晶显示（LCD）屏和无源矩阵单色液晶显示（LCD）模块的评价。

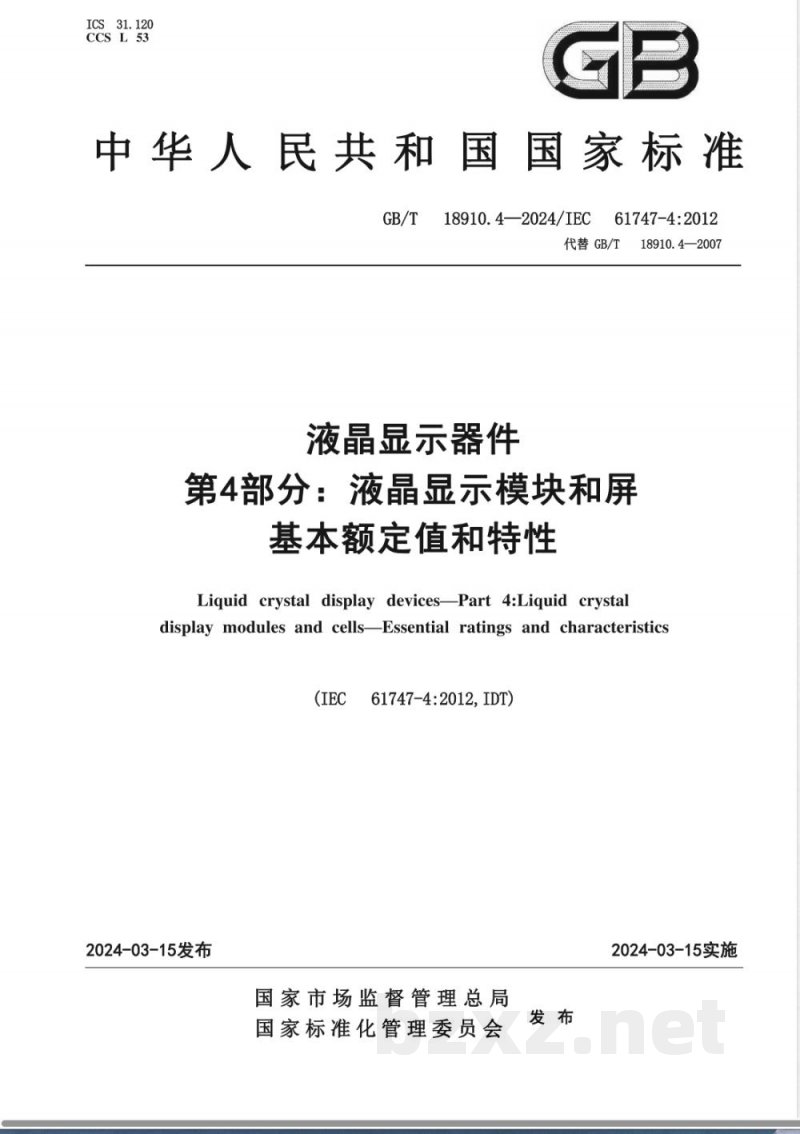

ICS31.120
cs L 53

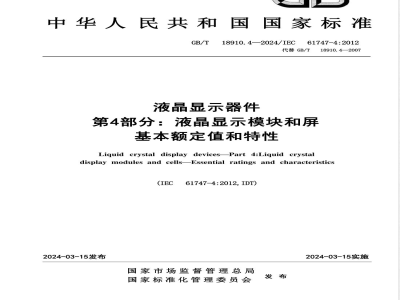

中华人民共和国国家标准
GB/T18910.4—2024/IEC61747-4:2012代替GB/T18910.4—2007
液晶显示器件
第4部分：液晶显示模块和屏
基本额定值和特性
Liquid crystal display devicesPart 4:Liquid crystaldisplay modules and cells-Essential ratings and characteristics(IEC
2024-03-15发布
61747-4:2012, IDT)
2024-03-15实施
国家市场监督管理总局
国家标准化管理委员会

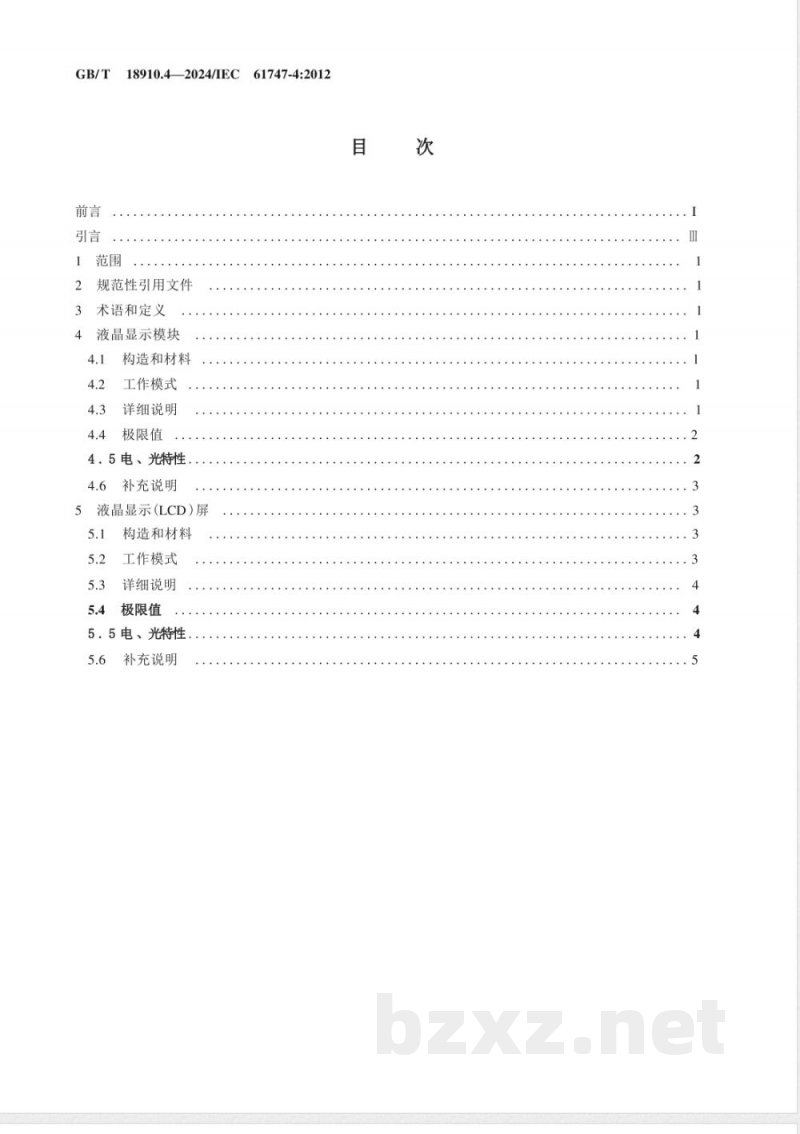

18910.42024/IEC61747-4:2012
规范性引用文件
术语和定义
液晶显示模块
构造和材料
工作模式
详细说明
极限值
4.5电、光特性
补充说明
5液晶显示（LCD）屏
构造和材料
工作模式
详细说明
极限值
5.5电、光特性
补充说明

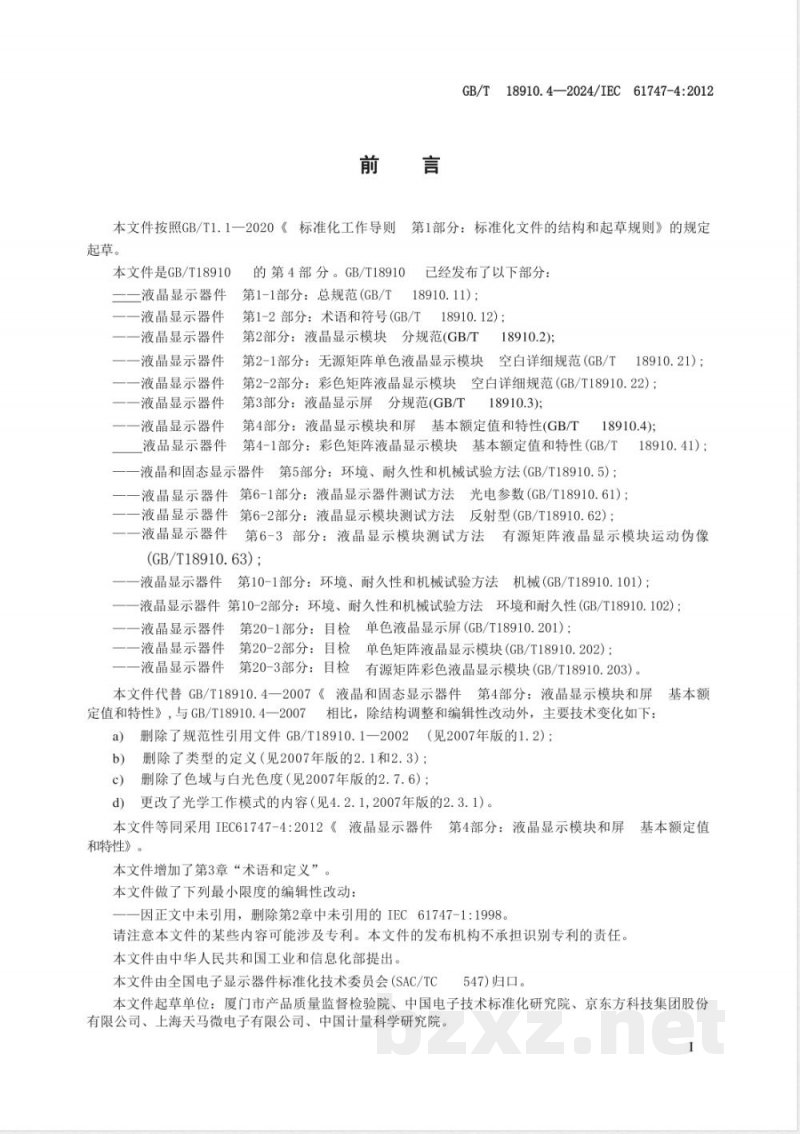

GB/T18910.4—2024/IEC61747-4:2012本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件是GB/T18910
二二液晶显示器件
液晶显示器件
液晶显示器件
一液晶显示器件
液晶显示器件
一液晶显示器件
液晶显示器件
液品显示器件
的第4部分。GB/T18910已经发布了以下部分：第1-1部分：总规范（GB/T18910.11）；第1-2部分：术语和符号（GB/T18910.12)；第2部分：液晶显示模块分规范(GB/T18910.2)
第2-1部分：无源矩阵单色液晶显示模块空白详细规范（GB/T18910.21）；第2-2部分：彩色矩阵液晶显示模块空白详细规范（GB/T18910.22）；第3部分：液晶显示屏分规范(GB/T18910.3);
第4部分：液晶显示模块和屏基本额定值和特性(GB/T18910.4);
第4-1部分：彩色矩阵液晶显示模块基本额定值和特性（GB/T18910.41）；液晶和固态显示器件第5部分：环境、耐久性和机械试验方法（GB/T18910.5）；一液晶显示器件第6-1部分：液晶显示器件测试方法光电参数（GB/T18910.61）；一液晶显示器件第6-2部分：液晶显示模块测试方法反射型（GB/T18910.62）；一液晶显示器件第6-3部分：液晶显示模块测试方法有源矩阵液晶显示模块运动伪像(GB/T18910.63);
液晶显示器件第10-1部分：环境、耐久性和机械试验方法机械（GB/T18910.101）；液晶显示器件第10-2部分：环境、耐久性和机械试验方法环境和耐久性（GB/T18910.102）；一液晶显示器件第20-1部分：目检单色液晶显示屏（GB/T18910.201）；液晶显示器件第20-2部分：目检单色矩阵液晶显示模块（GB/T18910.202）；-液晶显示器件第20-3部分：目检有源矩阵彩色液晶显示模块（GB/T18910.203）。本文件代替GB/T18910.4一2007《液晶和固态显示器件第4部分：液晶显示模块和屏基本额定值和特性》，与GB/T18910.4一2007相比，除结构调整和编辑性改动外，主要技术变化如下：删除了规范性引用文件GB/T18910.1一2002（见2007年版的1.2）；a)
删除了类型的定义（见2007年版的2.1和2.3）；b）
删除了色域与白光色度（见2007年版的2.7.6）；c
d）更改了光学工作模式的内容（见4.2.1，2007年版的2.3.1）。本文件等同采用IEC61747-4:2012《液晶显示器件第4部分：液晶显示模块和屏基本额定值和特性》。
本文件增加了第3章“术语和定义”。本文件做了下列最小限度的编辑性改动：一因正文中未引用，删除第2章中未引用的IEC61747-1：1998请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任本文件由中华人民共和国工业和信息化部提出。本文件由全国电子显示器件标准化技术委员会（SAC/TC547）归口。
本文件起草单位：厦门市产品质量监督检验院、中国电子技术标准化研究院、京东方科技集团股份有限公司、上海天马微电子有限公司、中国计量科学研究院。I
T18910.4—2024/IEC61747-4:2012GB/T

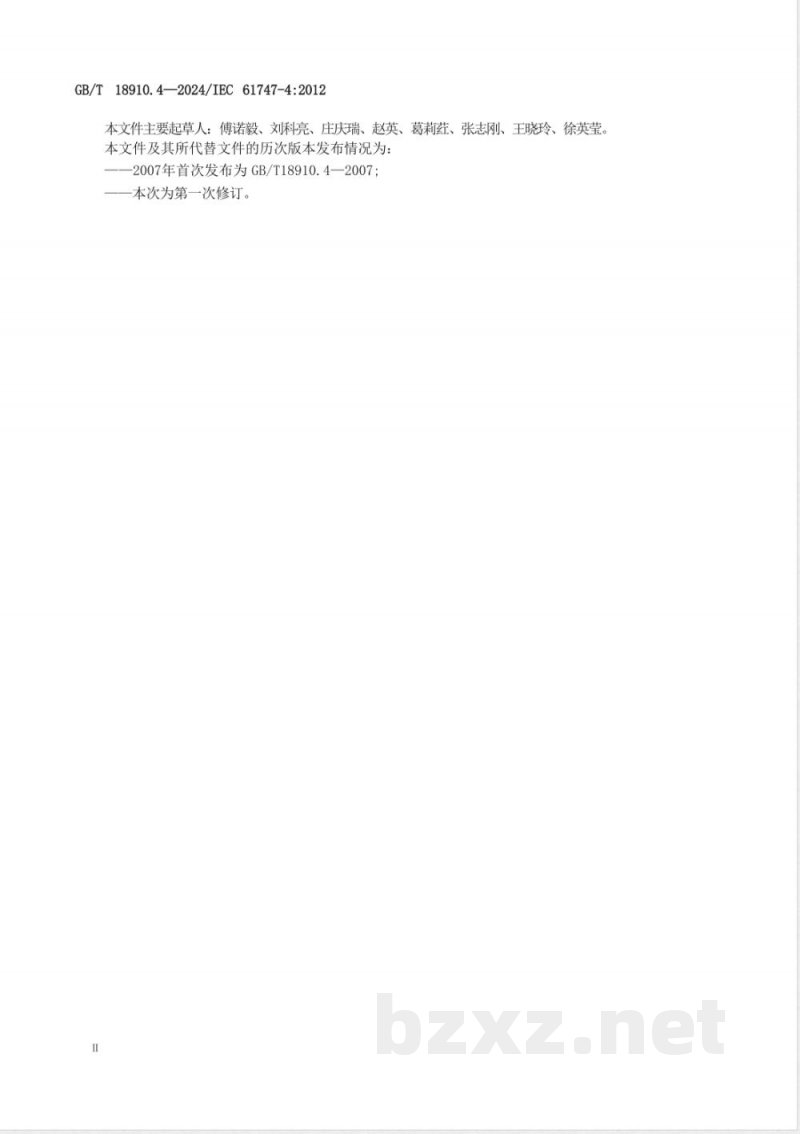

本文件主要起草人：傅诺毅、刘科亮、庄庆瑞、赵英、葛莉、张志刚、王晓玲、徐英莹本文件及其所代替文件的历次版本发布情况为：—2007年首次发布为GB/T18910.4—2007；—一本次为第一次修订。

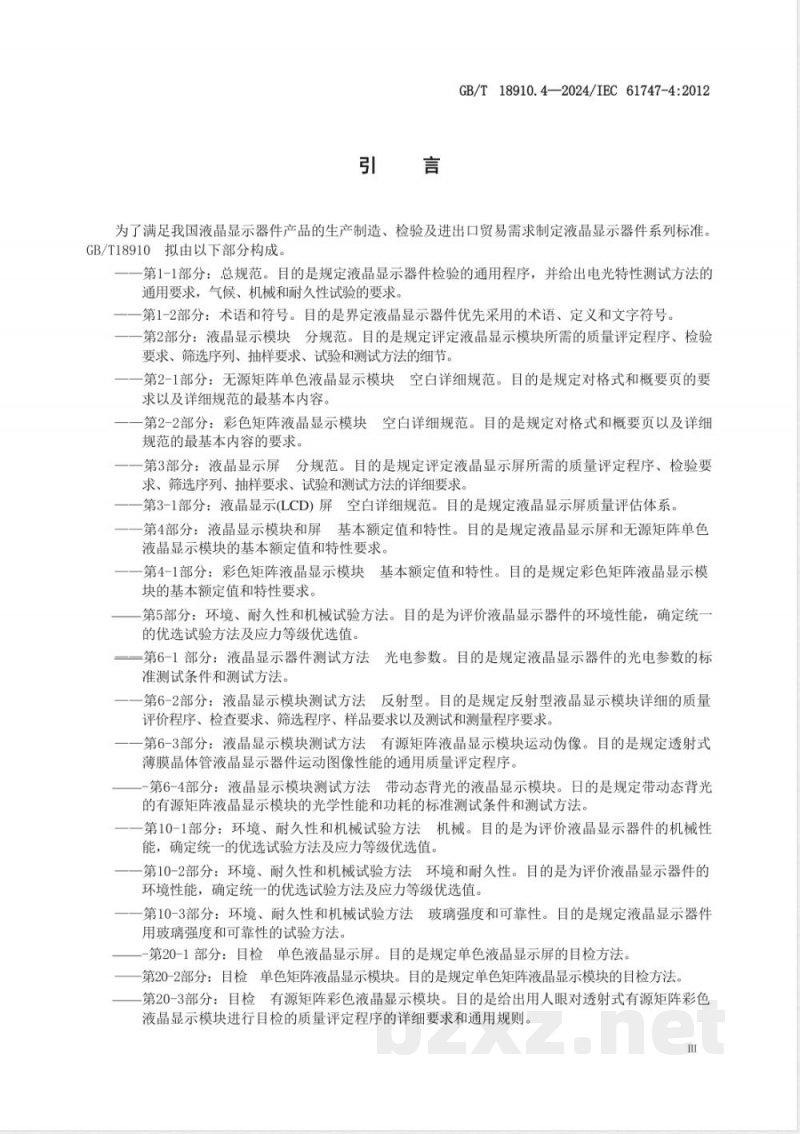

GB/T18910.4—2024/IEC61747-4:2012为了满足我国液晶显示器件产品的生产制造、检验及进出口贸易需求制定液晶显示器件系列标准。GB/T18910拟由以下部分构成
第1-1部分：总规范。目的是规定液晶显示器件检验的通用程序，并给出电光特性测试方法的通用要求，气候、机械和耐久性试验的要求第1-2部分：术语和符号。目的是界定液晶显示器件优先采用的术语、定义和文字符号。第2部分：液晶显示模块分规范。目的是规定评定液晶显示模块所需的质量评定程序、检验要求、筛选序列、抽样要求、试验和测试方法的细节。第2-1部分：无源矩阵单色液晶显示模块空白详细规范。目的是规定对格式和概要页的要求以及详细规范的最基本内容。-第2-2部分：彩色矩阵液晶显示模块空白详细规范。目的是规定对格式和概要页以及详细规范的最基本内容的要求。
一一第3部分：液晶显示屏分规范。目的是规定评定液晶显示屏所需的质量评定程序、检验要求、筛选序列、抽样要求、试验和测试方法的详细要求。一第3-1部分：液晶显示(LCD）屏空白详细规范。目的是规定液晶显示屏质量评估体系。一第4部分：液晶显示模块和屏基本额定值和特性。目的是规定液晶显示屏和无源矩阵单色液晶显示模块的基本额定值和特性要求。一第4-1部分：彩色矩阵液晶显示模块基本额定值和特性。目的是规定彩色矩阵液晶显示模块的基本额定值和特性要求。
第5部分：环境、耐久性和机械试验方法。目的是为评价液晶显示器件的环境性能，确定统一的优选试验方法及应力等级优选值。一第6-1部分：液晶显示器件测试方法光电参数。目的是规定液晶显示器件的光电参数的标准测试条件和测试方法。bZxz.net
-第6-2部分：液晶显示模块测试方法反射型。目的是规定反射型液晶显示模块详细的质量评价程序、检查要求、筛选程序、样品要求以及测试和测量程序要求。第6-3部分：液晶显示模块测试方法有源矩阵液晶显示模块运动伪像。目的是规定透射式薄膜晶体管液晶显示器件运动图像性能的通用质量评定程序。-第6-4部分：液晶显示模块测试方法带动态背光的液晶显示模块。日的是规定带动态背光的有源矩阵液晶显示模块的光学性能和功耗的标准测试条件和测试方法。第10-1部分：环境、耐久性和机械试验方法机械。目的是为评价液晶显示器件的机械性能，确定统一的优选试验方法及应力等级优选值。第10-2部分：环境、耐久性和机械试验方法环境和耐久性。目的是为评价液晶显示器件的环境性能，确定统一的优选试验方法及应力等级优选值。第10-3部分：环境、耐久性和机械试验方法玻璃强度和可靠性。目的是规定液晶显示器件用玻璃强度和可靠性的试验方法。一-第20-1部分：目检单色液晶显示屏。目的是规定单色液晶显示屏的目检方法。第20-2部分：目检单色矩阵液晶显示模块。目的是规定单色矩阵液晶显示模块的目检方法。第20-3部分：目检有源矩阵彩色液晶显示模块。目的是给出用人眼对透射式有源矩阵彩色液晶显示模块进行目检的质量评定程序的详细要求和通用规则。Ⅲ
1范围
液晶显示器件
GB/T18910.4—2024/IEC61747-4:2012第4部分：液晶显示模块和屏
基本额定值和特性
本文件规定了液晶显示(LCD）屏和无源矩阵单色液晶显示(LCD)模块的基本额定值和特性要求。本文件适用于液晶显示(LCD）屏和无源矩阵单色液晶显示(LCD）模块的评价。2规范性引用文件
本文件没有规范性引用文件。
3术语和定义
本文件没有需要界定的术语和定义。4液晶显示模块
4.1构造和材料
例如，带电路和管脚连接的TN型显示屏。适用时，光源的类型。
4.2工作模式
4.2.1光学工作模式：
显示方式：例如，反射、透射、透反射；灰度级：级数：
对比模式：暗底亮字（\LOD\或“正显示”）或亮底暗字（\DOL\或负显示\）。4.2.2电学工作模式：
例如，静态模式、多路模式等。4.3详细说明
4.3.1材料、机械说明：
玻璃、塑料、金属等；
结构：例如，集成背光、边框构造。4.3.2连接方法：
一连接器、柔性带或管脚连接等。4.3.3外形图和尺寸：
外形尺寸；
GB/T18910.4—2024/IEC61747-4:2012可视区和显示区域。
4.3.4外引线列表和(或)连接图：连接器类型。
4.3.5推荐或已设计的观察方向。4.4极限值(绝对最大额定值制，除非另有规定，适用于整个工作温度范围）最低和最高工作温度(Top)。
4.4.2最低和最高贮存温度（T）。提供逻辑驱动和LCD驱动的最小和最大电源电压值(Vp一Vss,Vpp一Vm,Vm一Vss,4.4.3
V_Vss,Vpp-Vo)。
4.4.4最小和最大输入信号电压(ViN)。4.4.5最大背光源电压(Vm，适用时）。4.4.6最高焊接温度(T，适用时)：宜规定最长焊接时间和最小焊接距离。4.5电、光特性
液晶显示模块的电、光特性见表1。表1液晶显示模块的电、光特性
逻辑驱动电压
LCD驱动电压
输入信号电压
高电平输入电压
低电平输入电压
背光源电压(适用时）
工作频率(适用时）
振荡器频率
工作电流(不含背光)
高电平输入信号电流(适用时)
低电平输入信号电流（适用时)
背光源工作电流(适用时）
除非另有规定
Top=25℃
为达到最大工作电流所
选择的条件，例如，合适
的工作电压、显示图案等
Vpp-Vss
Vpp—VEE
Vee-Vss
Vo-Vss
lpp和(或)IeE
GB/T18910.4—2024/IEC61747-4:2012表1液晶显示模块的电、光特性(续)条件
除非另有规定
Top=25℃
当模块有背光系统时，应
对比度[漫射光和(或)直射光］
亮度(适用时）
视角范围
开通时间
或上升时间
关断时间
或下降时间
透射率(适用时）
［漫射光和(或)直射光］
反射率(适用时）
［漫射光和(或直射光］
4.6补充说明
在规定的背光亮度下测
量对比度
规定的测量方法和条件
规定的观察方向定义和
规定的对比度
规定温度
规定温度
规定测试方法和条件
规定测试方法和条件
（仅在设备规格和使用所必需的范围内给出。）4.6.1对比度和视角的关系。
4.6.2开关时间与温度的关系。
4.6.3时序特性与逻辑电压时序间的关系。4.6.4适用时，电源电压的加电顺序。4.6.5适用时，在规定的对比度下，工作电压范围与温度的关系。搬运和操作说明。
静电防护。
安装要求：机械的和(或)电的。安全信息。
漫反射、镜面反射和透射的特性。5液晶显示(LCD)屏
5.1构造和材料
扭曲向列相液晶显示屏。
5.2工作模式
5.2.1光学工作模式：
ev和eH
T:和ta
Pr和pd
GB/T18910.4—2024/IEC61747-4:2012显示模式：例如反射、透射和透反射；对比模式：暗底亮字（\LOD\或“正显示”）或亮底暗字（\DOL\或“负显示”）。电学工作模式：
静态模式或多路模式。
5.3详细说明
5.3.1材料说明：
例如，玻璃或塑料。
5.3.2连接方法。
5.3.3外形图：
尺寸和显示图案。
5.3.4外引线列表和(或)连接图。5.3.5用于定义视角的LCD屏参照轴。5.3.6推荐的观察方向。
5.4极限值(绝对最大额定值制，除非另有规定，适用于整个工作温度范围)最低和最高贮存温度(Tsg)。
5.4.2最低和最高工作温度（Top）。5.4.3最大环境相对湿度。
最小和最大外部气压。
5.4.5最大机械冲击。
5.4.6最大振动。
5.4.7最大加速度。
屏的最大抗弯曲强度。
屏的最大抗扭曲强度。
驱动电压的最大均方根值。
最大峰-峰值电压。
驱动电压的最大直流分量。
5.4.13适用时，最高焊接温度和最长焊接时间。5电、光特性
宜在表2中规定下列参数：
观察方向及对比度条件；
电学工作模式。
表2液晶显示屏的电、光特性
驱动电压
驱动频率
除非另有规定，
Top=25℃
值电压
饱和电压
总电流：
GB/T18910.4—2024/IEC61747-4:2012表2液晶显示屏的电、光特性(续）条件
除非另有规定，
Top=25℃
在规定的频率下
在规定的频率下
在规定的电压和频率下
静态驱动下，全部像素被选
总电容：
静态驱动下，全部像素被选
对比度
开通时间或
上升时间
关断时间或
下降时间
适用时，直射光和(或)漫射光的透射率
适用时，直射光和(或)漫射光的反射率
5.6补充说明
在规定的电压和频率下
规定的观察方向，
[漫射光和(或)直射光］
（仅在设备规格和使用所必需的范围内给出。）5.6.1对比度和角度的关系。
5.6.2开关时间与温度的关系。
5.6.3工作范围：
阈值电压与温度的关系；
在规定的对比度下，工作电压范围随温度变化的函数关系。图像单元的总面积。
（所有单个图像单元面积的总和，例如，字段、符号或点。）5.6.5搬运和操作说明。
5.6.6预防措施。
色品坐标。
一致性。
CR和（或）
t，和ta
pr和pa
