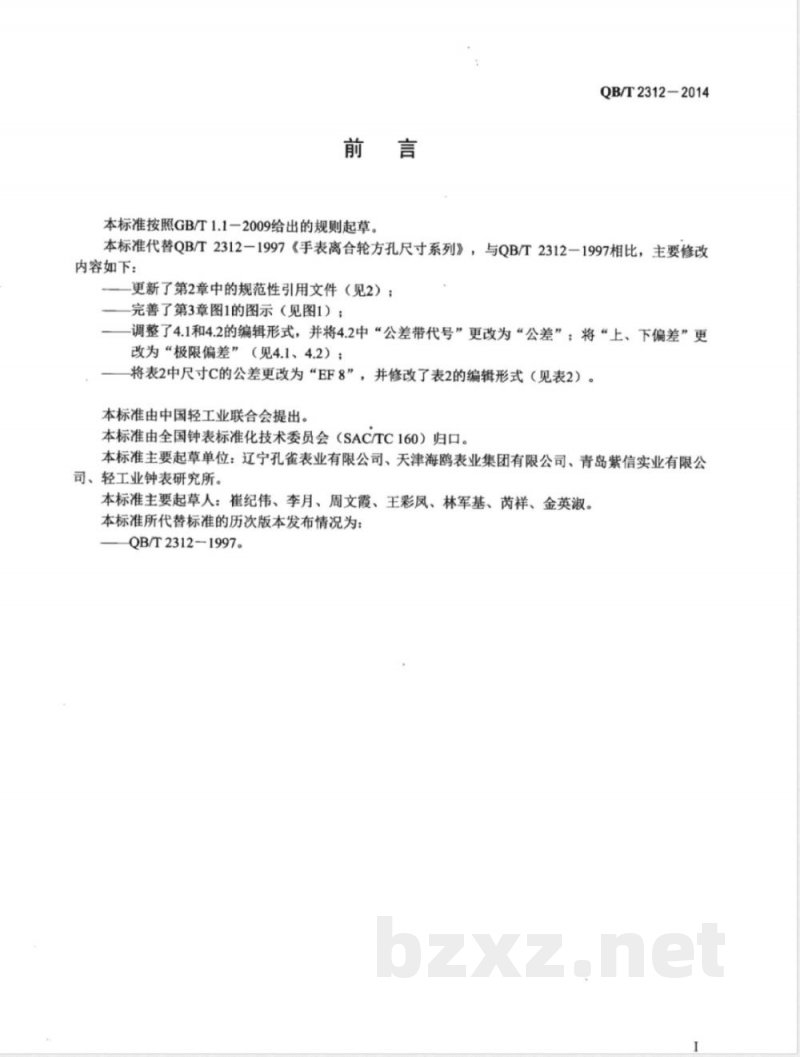

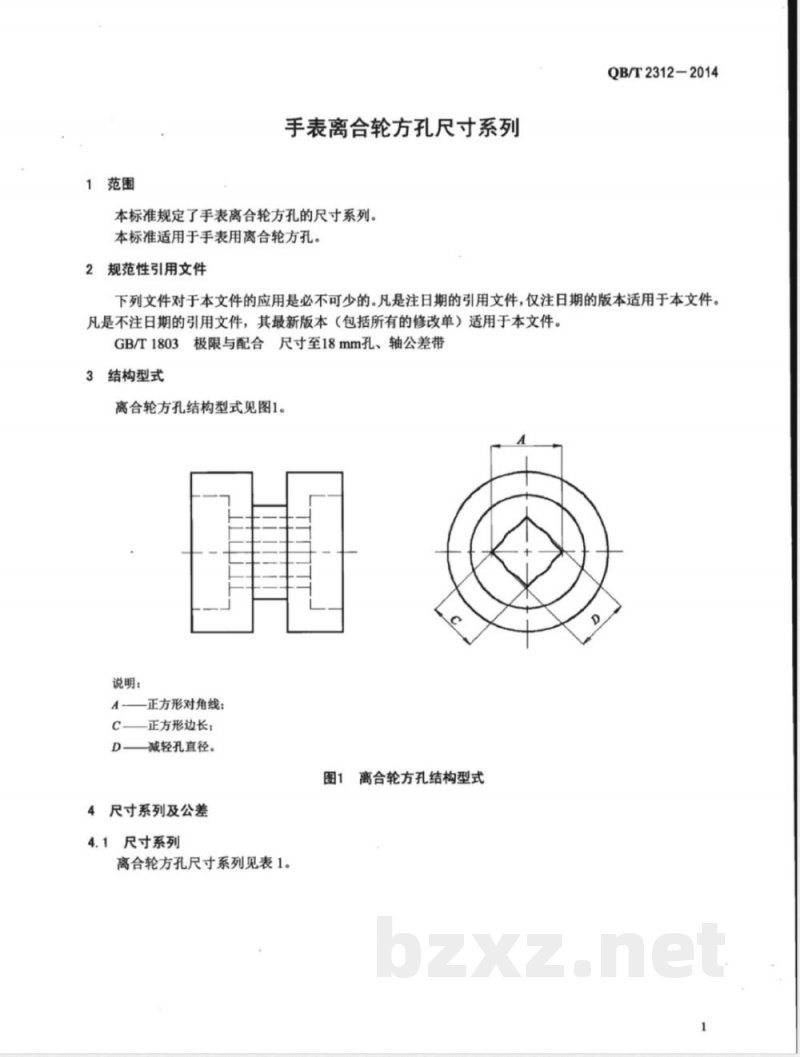

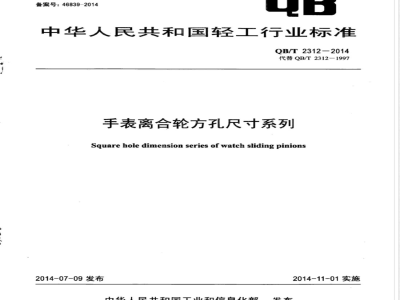

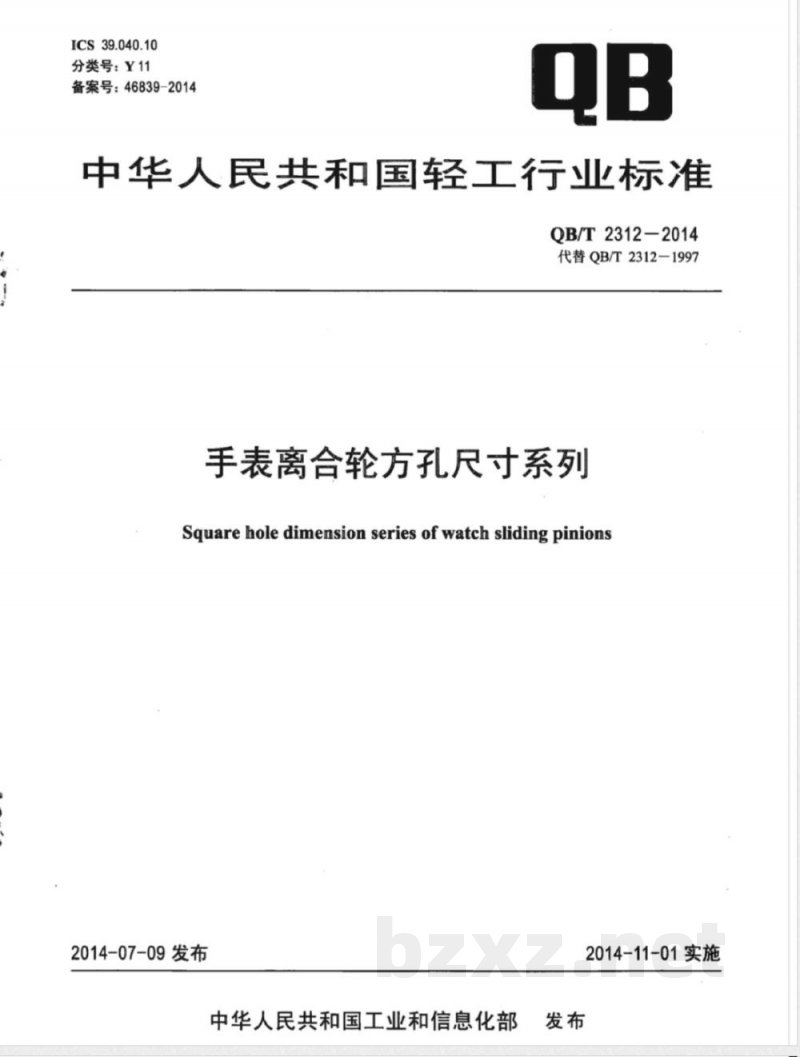

ICS 39.040.10 分类号：Y11 备案号：46839-2014 QB 中华人民共和国轻工行业标准 QB/T 2312-2014 代替 QB/T 2312-1997 手表离合轮方孔尺寸系列 Square hole dimension series of watch sliding pinions 2014-07-09 发布 2014-11-01 实施 中华人民共和国工业和信息化部 发布 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。 本标准代替 QB/T 2312-1997《手表离合轮方孔尺寸系列》。与 QB/T 2312-1997 相比，主要修改内容如下：更新了第2章中的规范性引用文件；完善了第3章图1的图示；调整了4.1和4.2的编辑形式，并将4.2中“公差带代号”更改为“公差”；将“上、下偏差”更改为“极限偏差”；将表2中尺寸C的公差更改为“EF8”，并修改了表2的编辑形式。 本标准由中国轻工业联合会提出。 本标准由全国钟表标准化技术委员会（SAC/TC160）归口。 本标准主要起草单位：辽宁孔雀表业有限公司、天津海鸥表业集团有限公司、青岛紫信实业有限公司、轻工业钟表研究所。 本标准主要起草人：崔纪伟、李月、周文霞、王彩凤、林军基、芮祥、金英淑。 本标准所代替标准的历次版本发布情况为：QB/T 2312-1997。 1 范围 本标准规定了手表离合轮方孔的尺寸系列。 本标准适用于手表用离合轮方孔。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。 GB/T 1803 极限与配合 尺寸至18mm孔、轴公差带 3 结构型式 离合轮方孔结构型式见图1。 说明： A—正方形对角线； C—正方形边长； D—减轻孔直径。 4 尺寸系列及公差 4.1 尺寸系列 离合轮方孔尺寸系列见表1。 尺寸C（mm）：0.40、0.45、0.50、0.55、0.60、0.65、0.70、0.75、0.80、0.90、1.00、1.20。 对应尺寸D（mm）：0.43、0.49、0.55、0.60、0.65、0.70、0.75、0.80、0.85、0.95、1.05、1.25。 4.2 公差 离合轮方孔各尺寸公差见表2，极限偏差按 GB/T 1803 的规定。 尺寸C公差带：EF8；尺寸D公差带：H9。 相关尺寸范围示例（mm）：0.54、0.60、0.67、0.74、0.80、0.87、0.94、1.01、1.07、1.21、1.34、1.61。
