本标准规定了液晶式语音报时石英手表（简称报时表）的要求、试验方法、检验规则、标志、包装、运输和贮存。 本标准适用于具有石英谐振器、标称工作电压为DC3.0 V，以液晶显示时间并可播报当前时间的报时表。

ICS39.040.10
分类号：Y11
备案号：46838-2014

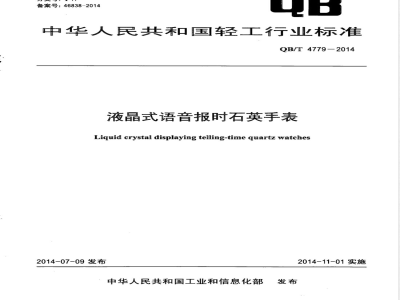

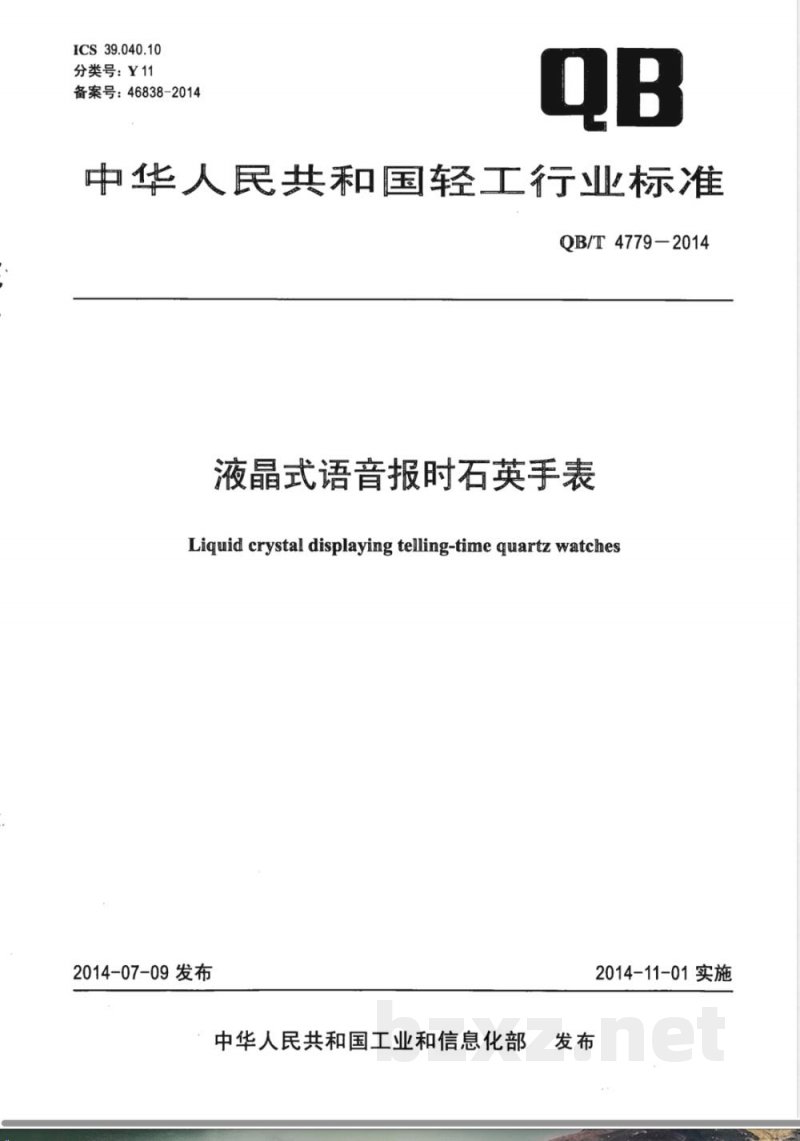

中华人民共和国轻工行业标准
QB/T 4779-2014bzxZ.net
液晶式语音报时石英手表
Liquid crystal displaying telling-time quartz watches2014-07-09发布
中华人民共和国工业和信息化部2014-11-01实施

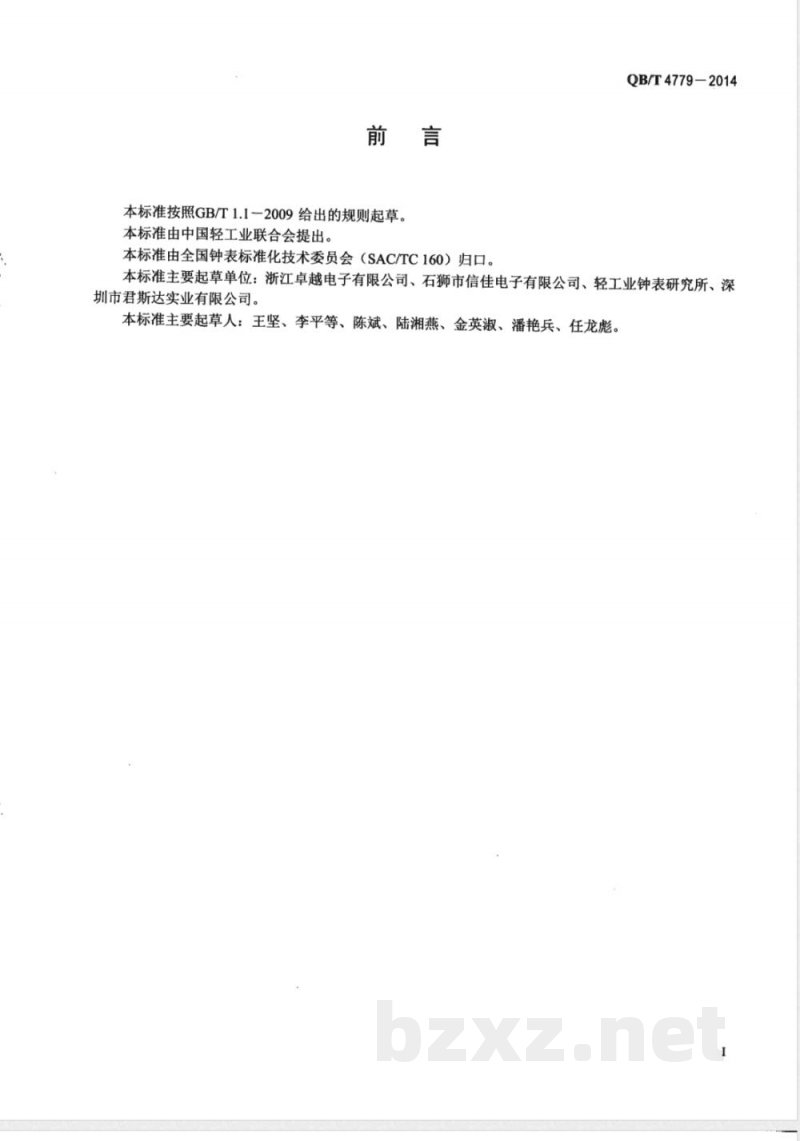

本标准按照GB/T1.1一2009给出的规则起草。本标准由中国轻工业联合会提出。QB/T4779-2014
本标准由全国钟表标准化技术委员会（SAC/TC160）归口。本标准主要起草单位：浙江卓越电子有限公司、石狮市信佳电子有限公司、轻工业钟表研究所、深圳市君斯达实业有限公司。
本标准主要起草人：王坚、李平等、陈斌、陆湘燕、金英淑、潘艳兵、任龙彪。1范围

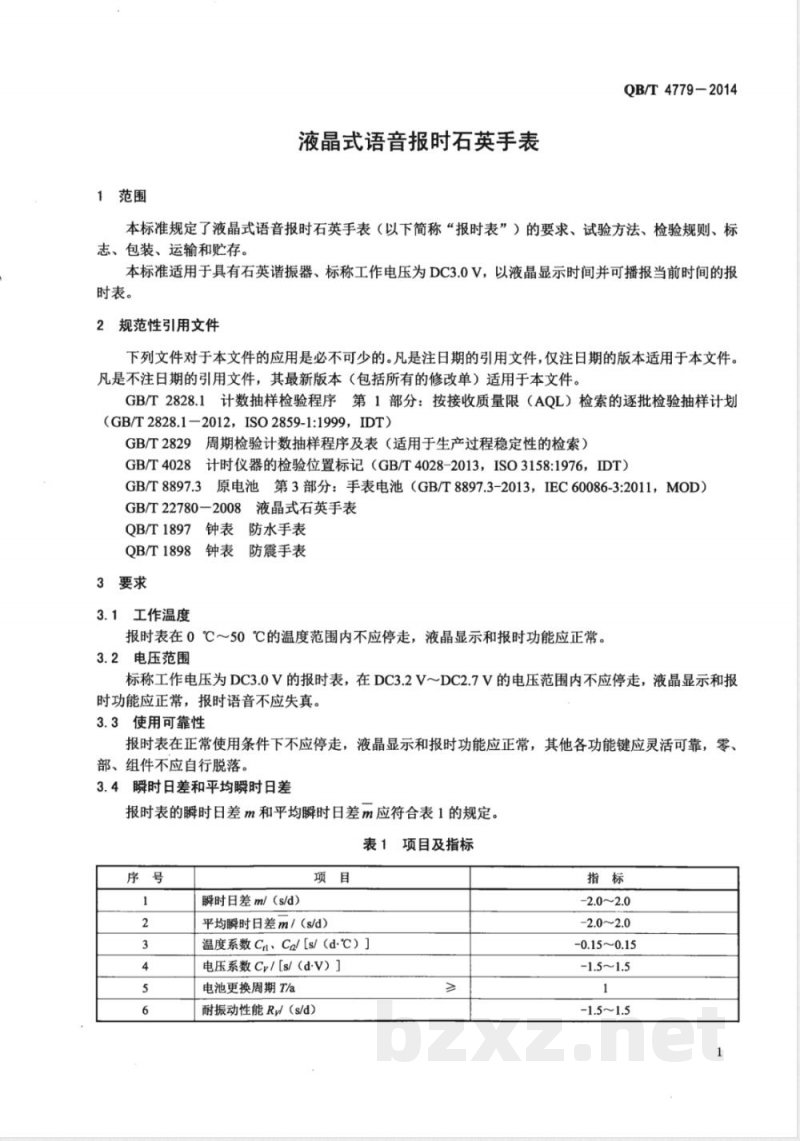

液晶式语音报时石英手表
QB/T4779-2014
本标准规定了液晶式语音报时石英手表（以下简称“报时表”）的要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于具有石英谐振器、标称工作电压为DC3.0V，以液晶显示时间并可播报当前时间的报时表。
规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划(GB/T2828.1-2012，ISO2859-1:1999，IDT)GB/T2829周期检验计数抽样程序及表（适用于生产过程稳定性的检索）GB/T4028计时仪器的检验位置标记（GB/T4028-2013，ISO3158:1976，IDT）GB/T8897.3原电池第3部分：手表电池（GB/T8897.3-2013，IEC60086-3:2011，MOD）GB/T22780-2008液晶式石英手表QB/T1897钟表防水手表
QB/T1898钟表防震手表
3要求
3.1工作温度
报时表在0℃～50℃的温度范围内不应停走，液晶显示和报时功能应正常。3.2电压范围
标称工作电压为DC3.0V的报时表，在DC3.2V～DC2.7V的电压范围内不应停走，液晶显示和报时功能应正常，报时语音不应失真。3.3使用可靠性
报时表在正常使用条件下不应停走，液晶显示和报时功能应正常，其他各功能键应灵活可靠，零、部、组件不应自行脱落。
3.4瞬时日差和平均瞬时日差
报时表的瞬时日差m和平均瞬时日差m应符合表1的规定。表1项目及指标
瞬时日差m/（s/d）
平均瞬时日差m/（s/d）
温度系数Ca、Ca/[s/（d-℃）］电压系数Cv/[s/（d-V）］
电池更换周期T/a
耐振动性能R（s/d）
-0.15~0.15
QB/T4779-2014

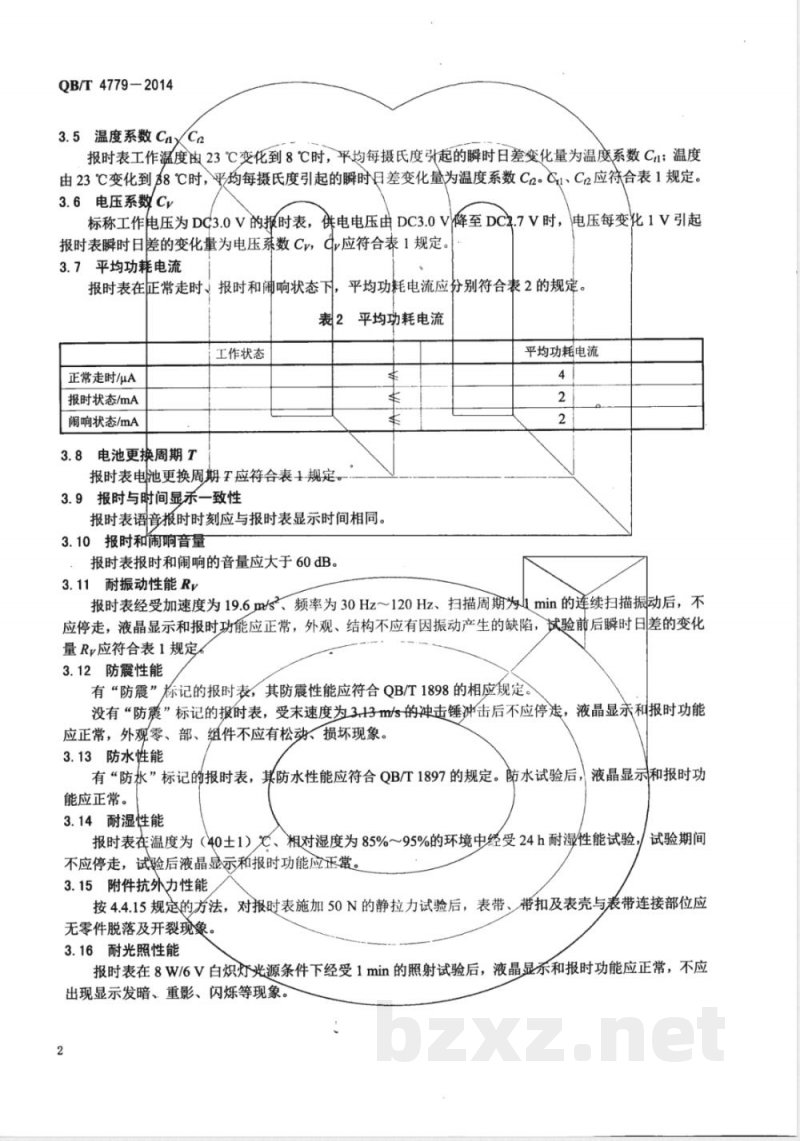

3.5温度系数CaxCo
报时表工作温度由23℃变化到8℃时，平均每摄氏度引起的瞬时日差变化量为温度系数Ci1；温度由23℃变化到β8℃时，平均每摄氏度引起的瞬时日差变化量为温度系数C2。l、Cn应符合表1规定。3.6电压系数Cy
标称工作电压为DC3.0V的报时表，供电电压由DC3.0V降至DC.7V时，电压每变化1V引起报时表瞬时日差的变化量为电压系数Cv，dv应符合表1规定。3.7平均功耗电流
报时表在正常走时、报时和澜响状态下，平均功耗电流应分别符合表2的规定。表2平均功耗电流
工作状态
正常走时/uA
报时状态/mA
闹响状态/mA
3.8电池更换周期T
报时表电池更换周期T应符合表1规定3.9报时与时间显示一致性
报时表语音报时时刻应与报时表显示时间相同。3.10报时和闹响音量
报时表报时和闹响的音量应大于60dB。平均功耗电流
3.11耐振动性能Rv
报时表经受加速度为19.6m/s2、频率为30Hz～120Hz、扫描周期为lmin的连续扫描振动后，不应停走，液晶显示和报时功能应正常，外观、结构不应有因振动产生的缺陷，试验前后瞬时日差的变化量Rv应符合表1规定%
3.12防震性能
有“防震”标记的报时表，其防震性能应符合QB/T1898的相应规定。没有“防震”标记的报时表，受末速度为3.13m/s的冲击锤冲击后不应停走，液晶显赤和报时功能应正常，外观零、部、组件不应有松动、损坏现象。3.13防水性能
有“防水”标记的报时表，其防水性能应符合QB/T1897的规定。防水试验后，液晶显示和报时功能应正常。
3.14耐湿性能
报时表在温度为（40土1）、相对湿度为85%～95%的环境中经受24h耐湿性能试验，试验期间不应停走，试验后液晶显示和报时功能应正常。3.15附件抗外力性能
按4.4.15规定的方法，对报时表施加50N的静拉力试验后，表带、带扣及表壳与表带连接部位应无零件脱落及开裂现象
3.16耐光照性能
报时表在8W/6V白炽灯光源条件下经受1min的照射试验后，液晶显系和报时功能应正常，不应出现显示发暗、重影、闪烁等现象。2
3.17按钮耐疲劳性能
QB/T4779-2014
报时功能按纽经8000次、其他功能按钮经5000次按压试验后，按钮的按压和复位应顺畅、无卡滞，按钮功能应正常
3.18外观
3.18.1报时表盘面应清洁，各种字符图案应准确、清晰，不应有明显缺陷和瑕疵。3.18.2报时表玻璃、后盖、按钮套及镶嵌的装饰件应与表壳体配合牢固，连接处无明显间隙和缺陷。3.18.3报时表表带应平整、光滑、无扭曲，带面本应有明显麻点和划痕；表壳，表带、各功能键不应
有毛刺、锐边等影响安全佩戴和使用的缺陷。3.19附加功能
报时表闹响、背光显示、时段计时等附加功能的要求见GB/T22780－2008附录A。3.20特殊设计和使用说明
弱视或盲人特殊消费者用报时表的特殊设计和使用说明参见附录A。4试验方法
4.1试验条件
4.1.1试验环境
除另有规定外，试验的环境温度为18℃～25，在整个试验过程史温度波动不大于2℃，相对湿度不大于70%。
4.1.2供电电源
除另有规定外，被检样品供电电源为DC3.0V。4.2预运走
4.2.1除另有规定外，被检样品试验前均处于王作状态，并在4.1.1规定的环境中运走不少于2h。4.2.2除另有规定外，报时表在进行瞬时日差试验前，应在（23王C的环境中保持不少于2h。4.3仪器设备
试验仪器设备分辨率及最大允许误差要求见表3表3试验仪器设备
试验仪器设备
日差测试仪器
恒温恒湿箱
电流测试器
振动试验合
声级计
4.4试验项目
4.4.1工作温度
分辨率
1℃，1%RH
0.1g，1Hz
最大允许课差
±0.01s/d
±℃，±3%H
±0.1g，±1H
将报时表置于温度为（5Q土1）℃的环境中保温24h，取出后在2min内检查报时表的液晶显示和报时功能后，置于4.1.1规定的环境中恢复至少1h；然后在温度为（0±1）℃的环境中保温24h，取出后在2min内检查报时表的液晶显示和报时功能（试验时也可先做低温）。4.4.2电压范围
标称工作电压为DC3.0V的报时表，将工作电压分别调至DC3.2V和DC2.7V各保持不少于1min，保持期间观察报时表的液晶显示并检查报时功能和报时语音。3
QB/T4779-2014
4.4.3使用可靠性
检查报时表运走状态、液晶显示和报时功能，并用手按动各功能键，检查功能状态。4.4.4瞬时日差和平均瞬时日差
用日差测试仪器测量报时表的瞬时日差；将报时表连续运走3d，每间隔24h测一次瞬时日差，分别测出3d的瞬时日差m1、m2、m3。平均瞬时日差m按公式（1）计算：m=m+m, +m
式中：
3d的平均瞬时日差，单位为秒每天（s/d)；第1d测量的瞬时日差，单位为秒每天（s/d)；第2d测量的瞬时日差，单位为秒每天（s/d）；-第3d测量的瞬时日差，单位为秒每天（s/d）。4.4.5温度系数Ca、Ca
测量报时表（23土1）℃时的瞬时日差m23，再置于（8土1）℃的环境中保持2h后测量8℃时的瞬时日差m8；然后将报时表置于4.1.1规定的环境中保持1h，再置于（38土1）℃的环境中保持2h后测量38℃时瞬时日差m38。Cu、Ce分别按公式（2）、公式（3）计算：C, = ma -m
式中：
23、8
式中：
38、23
-23℃到8℃的温度系数，单位为秒每天·摄氏度[s/（d·℃）］；-23℃时的瞬时日差，单位为秒每天（s/d)；-8℃时的瞬时日差，单位为秒每天（s/d）；温度值，单位为摄氏度（℃）。m38 -m23
38℃到23℃的温度系数，单位为秒每天·摄氏度[s/（d℃）］；-38℃时的瞬时日差，单位为秒每天（s/d)；23℃时的瞬时日差，单位为秒每天（s/d）；温度值，单位为摄氏度（℃）。4.4.6电压系数Cv
标称工作电压为DC3.0V的报时表，分别测量供电电压为DC3.0V和DC2.7V时的瞬时日差m3.0和m2.7，Cv按公式（4）计算：
式中：
3.0、2.7
C, = mao -m2z
电压系数，单位为秒每天·伏[s/（d-V）］；电压为DC3.0V时的瞬时日差，单位为秒每天（s/d)；电压为DC2.7V时的瞬时日差，单位为秒每天（s/d）；电压值，单位为伏（V）。
4.4.7平均功耗电流
4.4.7.1正常走时
QB/T4779-2014
用电流测试仪器测量报时表在正常走时状态下的工作电流，连续测量3取算术平均值。4.4.7.2报时状态
按动报时按钮使其处于报时状态，测量一个完整报时周期的功耗电流，连续测量3取算术平均值。4.4.7.3闹响状态
调整报时表使其处于闹响状态，测量一个完整闹响周期的功耗电流，连续测量3取算术平均值。4.4.8电池更换周期T
报时表电池更换周期T按公式（5）计算：T=
式中：
Ii×t +i2×t2 + I3×t3
电池更换周期，单位为年（a)：x103
电池的放电容量，按GB/T8897.3的规定，单位为毫安·小时（mA·h)；正常走时平均功耗电流，单位为微安（μA）；年的工作时间，单位为小时（h）；报时平均功耗电流，单位为微安（μA）；一年的报时时间，单位为小时（h）；响闹平均功耗电流，单位为微安（μA）；一年的响闹时间，单位为小时（h）。注1：t为报时表一年走时时间，按8760h计算。注2：t为报时表一年的报时时间，每天按6次报时，每次时长按4s计。注3：t为报时表一年的闹响时间，每天闹响1次，每次时长按60s计。4.4.9报时与时间显示一致性
按动报时按钮，检查报时表的报时时刻是否与液晶显示的时间相同。调整至3个不同的时间，试验3次。
4.4.10报时和闹响音量
在背景噪声不大于40dB的环境下，距报时表正前方10cm处用声级计分别测量报时和闹响期间的音量，连续测量3取算术平均值，得出报时和闹响的音量。4.4.11耐振动性能Rv
试验前测量报时表的瞬时日差mvo，之后按GB/T4028规定的CH、6H及3H检验位置固定在振动试验台上，按3.11规定的振动条件进行连续扫描振动试验，振动时间为每个位置20min。试验后观察报时表的液晶显示，并检查报时功能，以及报时表的结构和外观；30min后测量瞬时日差my，Rv按公式（6）计算。
注：报时表检验位置见GB/T4028。Ry=my-myo
式中：
试验前后的瞬时日差变化量，单位为秒每天（s/d)；一试验后的瞬时日差，单位为秒每天（s/d)；试验前的瞬时日差，单位为秒每天（s/d）。(6)
QB/T4779—2014
4.4.12防震性能
有“防震”标记的报时表，防震性能按OB/T1898进行试验没有\防震”标记的报时表，除冲击锤的末速度为3.1Bm/s外仍按OB/T1898的规定进行试验，试验后检查报时表的液晶显示和报时功能，4.4.13防水性能
有“防水”标记的报时表，防水性能按QB/T1897进行试验。4.4.14耐湿性能
将报时表置于3.14规定的环境中保持24h，取出后在2mir内检查报时表的液晶显示和报时功能。4.4.15附件抗外力性能
将报时表表带系紧，按图1所示方法给表带施加50N静拉力并保持5s以上，试验后检查报时表
的附件。
4.4.16耐光照性能
报时表静拉力示意
将报时表玻璃紧贴8W/6V的白炽灯光源照射1min，照射后在1mi内检查报时表的液晶显示和报时功能。
4.4.17按钮耐疲劳性能
用按钮耐疲劳试验机以60次/min的频率按3.17规定的次数进行按压试验4.4.18外观
将报时表置于距离/30W日光灯50cm处，检验者距报时表30cm处以正常视力检查，必要时也可借助3×放大镜。
4.4.19附加功能
报时表附加功能的试验方法见GB/T22780一2008附录A。5检验规则
5.1出厂检验
5.1.1出厂检验按GB/T2828.1进行，采用一般检验水平II的正常检验一次抽样方案，其不合格分类、检验项目和接受质量限（AQL）值见表4，供需双方也可根据需要制定其他抽样才案，6
不合格分类
检验项目
<使用可靠性
瞬时日差
报时和阑响音量
表4出厂检验
【要求
注：报时表附加功能见GB/T22780-2008附录A。QB/T4779-2014
接收质量限AQL
5.1.2在检验过程中应遵循GB2828.1中正常、加严和放宽检验的转移规则和程序。5.1.3检验后的接收与否及检验后批和样本的处置，应遵循GB/T28281中接收与不接收的规定进行。5.2型式检
5.2.1型式检验按GB/T2829进行，采用判别水平II的一次抽样方案，本量、不合格质量水平（RQL）及判定数组见表5。表5
检验项且
不合格分类
使用可靠性
瞬时日差
平均瞬时日差
报时和闹响音量
工作温度
电压范围
温度系数
电压系数
平均功耗电流
鬼池更换周期
/报时与时间显示一致性
耐振动性能
防震性能
防水性解
耐湿性能
附件抗外为性能
耐光照性能
按钮耐疲劳性能
注：报时表附加功能见GB/T22780-2008附录A。型武检验
样本量
其检验项目、不合格分类、样
不合格质量水平
合格判定数
不合格判定数
检验的样本应从本周期制造并经出厂检验合格的批中抽取，5.2.2
5.2.3检验后合格与否的判断和检验后的处置按GB/T2829的规定进行。经型式检验后的样本，无论合格与否均不应作为合格品出厂5.2.4型式检验周期一般为12个月。发生下列情况之一时亦应进行型式检验：7
QB/T4779-2014
a）新产品投产或老产品转厂生产需要定型鉴定时；b）产品的设计、结构、工艺、材料有较大改变时；c）产品停产后又恢复生产时；
d）国家质量监督机构提出型式检验要求时。6标志、包装、运输、购存
6.1标志
6.1.1商标
表盘或后盖上应有“商标”的标记。6.1.2产品合格证及使用说明
产品合格证或使用说明上应具有下列内容：a）产品名称、规格或型号、牌号或商标；b）生产企业名称和地址：
c）采用标准的编号；
d）生产日期；
e）主要性能指标；
f）检验合格标记；
g）使用、保养说明；
h）保修期限；
i）生产者需要说明的其他事项。6.2包装
6.2.1每只报时表应附有产品合格证及使用说明书。6.2.2包装应保证产品不相互碰撞、不摩擦损坏，包装盒应具有防静电、防震、耐振动功能，并附有商标、标识等相关内容。
6.2.3大包装箱应具有防潮、防震、耐振动性能，箱外应有“小心轻放”、“防潮”的标志。6.3运输、贮存
6.3.1产品在运输过程中应小心轻放，不应相互挤压，避免受到冲击、强烈震动，切忌受潮，并应远离磁场。
6.3.2贮存环境应保持通风、干燥，环境温度宜在5℃35℃，相对湿度宜在70%以下。6.3.3产品在运输和贮存时应避免与能产生腐蚀性气体的物品放在一起。8
A.1总则
附录A
（资料性附录）
盲人及弱视特殊消费者用报时表的设计和使用说明QB/T4779-2014
用于盲人及弱视特殊消费者（以下简称“特殊消费者”）的报时表，在外观和功能设计及使用说明中应作特殊考虑，方便特殊消费者的正常使用。A.2特殊设计
用于特殊消费者报时表的设计宜考虑以下因素：报时表外观设计及选材宜考虑避免在佩戴时因碰撞造成身体伤害的因素；报时表的设计宜使特殊消费者通过触摸能明确报时表的正、反面并正确佩戴；报时表功能按钮的设计宜考虑方便特殊消费者的正常使用，无论功能按钮的位置设计在报时表的正面还是侧面，都宜有明显的触觉，并能按压自如；报时表宜考虑功能操作的语音提示。A.3使用说明
为方便特殊消费者能正常使用报时表，可通过以下方式向特殊消费者提供报时表的使用说明信息：在包装中配备内容简洁的盲文使用说明书；销售人员宜向特殊消费者介绍报时表的各项使用功能、正确佩戴方式及注意事项。9
