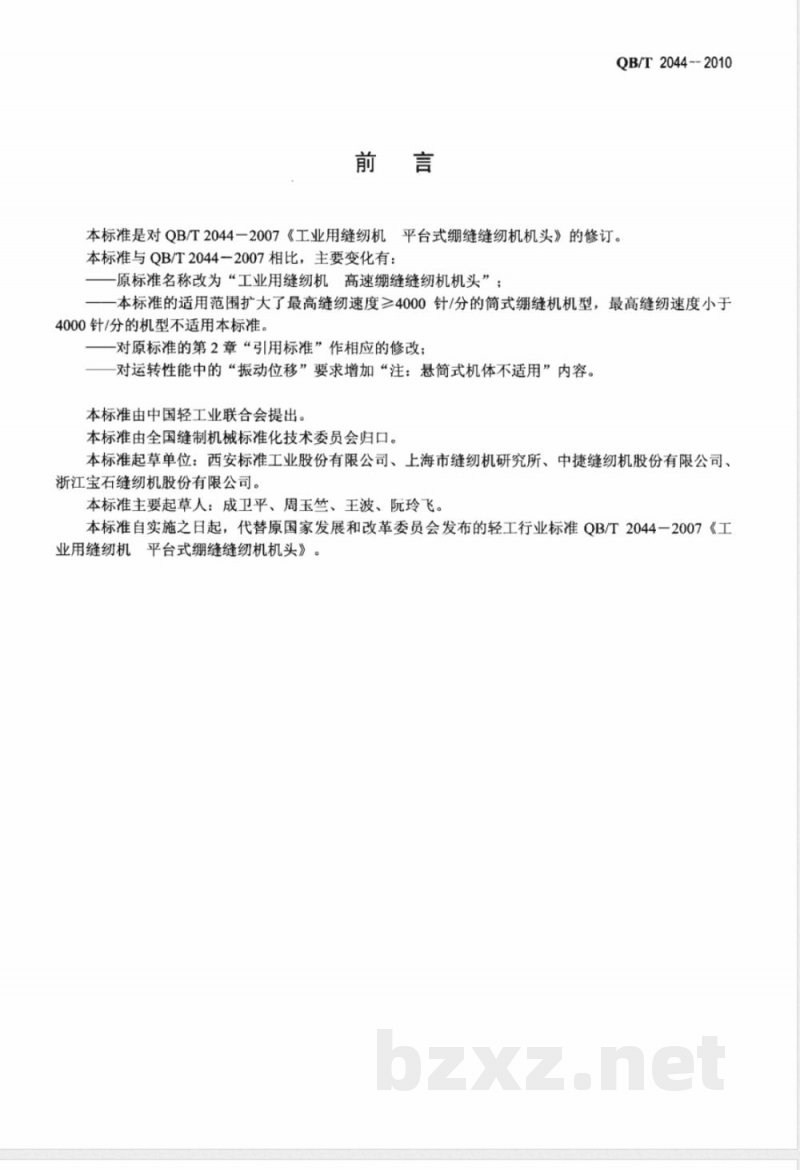

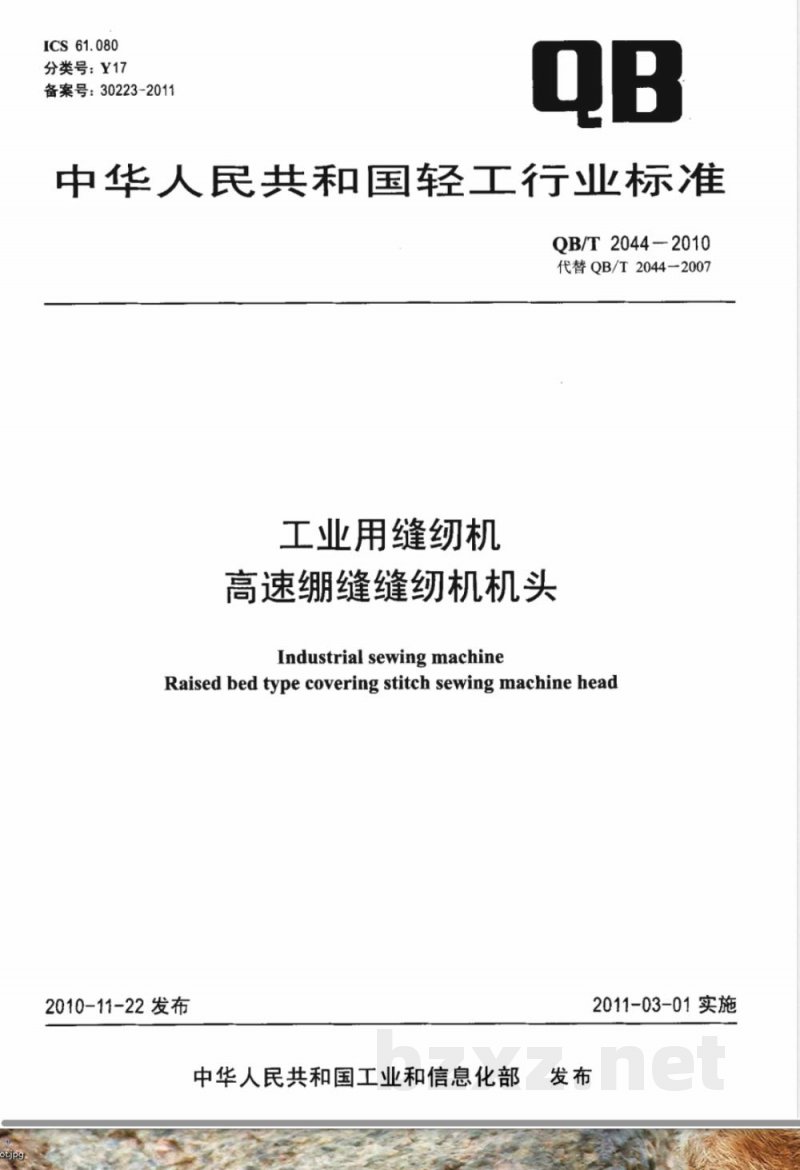

ICS61.080 分类号：Y17 备案号：30223-2011 QB/T2044-2010 工业用缝纫机 高速绷缝缝纫机机头 Industrial sewing machine Raised bed type covering stitch sewing machine head 2010-11-22 发布，2011-03-01 实施 前言 本标准是对QB/T2044-2007《工业用缝纫机平台式绷缝缝纫机机头》的修订，原标准名称改为“工业用缝纫机高速绷缝缝纫机机头”，适用范围扩展至最高缝纫速度≥4000针/分的筒式绷缝机机型，低于4000针/分机型不适用。标准由中国轻工业联合会提出，全国缝制机械标准化技术委员会归口。起草单位包括西安标准工业股份有限公司、上海市缝纫机研究所、中捷缝纫机股份有限公司、浙江宝石缝纫机股份有限公司。主要起草人：成卫平、周玉竺、王波、阮玲飞。标准实施后代替QB/T2044-2007。 1 范围 本标准规定了工业用高速绷缝缝纫机机头的产品分类、要求、试验方法、检验规则及标志、包装、运输和贮存。适用于形成400类或600类线迹的平台式、悬筒式及肘形筒式高速绷缝缝纫机机头。 2 规范性引用文件 GB/T191-2008 包装储运图示标志 GB/T2828.1-2003 计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划（idt ISO2859:1999） GB/T2829-2002 GB/T4515-2008 GB/T6836-2007 GB/T9969-2008 BB/T0036-2006 QB/T1177-2007 QB/T1178-2006 QB/T1572-1992 QB/T2251-1996 QB/T2252-1996 QB/T2505-2000 QB/T2528-2001 QB/T2627-2004 QB/T2628-2004 3 产品分类 3.1 型式 本机头形式包括平台式、悬筒式及肘形筒式机体，采用针杆挑线、弯针勾线、差动送料，形成GB/T4515-2008规定的400类多线链式线迹或600类覆盖链式线迹。 3.2 基本参数 a) 最高缝纫速度：≥4000针/分 b) 压脚提升高度：≥5mm c) 缝线规格：9.5tex×3（60S/3）棉缝纫线或7.4tex/3sz（80S/2）涤纶缝纫线（按GB/T6836-2007） d) 外针间距：机针型号 UY128GAS9～14（Nm65～Nm90） e) 电动机功率：≥400W 3.3 产品型号 按QB/T2251-1996规定或企业在全国缝纫机标准化中心备案登记。 4 要求 4.1 外观质量 4.1.1 涂装件表面应符合QB/T2528-2001中5.1的规定 4.1.2 机头表面应无锈斑、污渍，标牌应完整，位置正确，无明显伤痕 4.1.3 机头外露零部件及螺钉头部应无毛刺，发黑件表面应符合QB/T2505-2000中3.1规定 4.1.4 电镀件镀层表面应符合QB/T1572-1992中6.1.1规定 4.1.5 塑料件表面应光滑平整、色泽均匀，无划伤，无尖棱毛刺 4.2 机器性能 4.2.1 线迹长度、缝线张力、压脚压力、差动比和缝线输送量应可调 4.2.2 压脚提升高度应符合3.2b的规定 4.2.3 压脚提升后应能起松线作用 4.2.4 差动比应可调节以满足缝纫工艺要求
