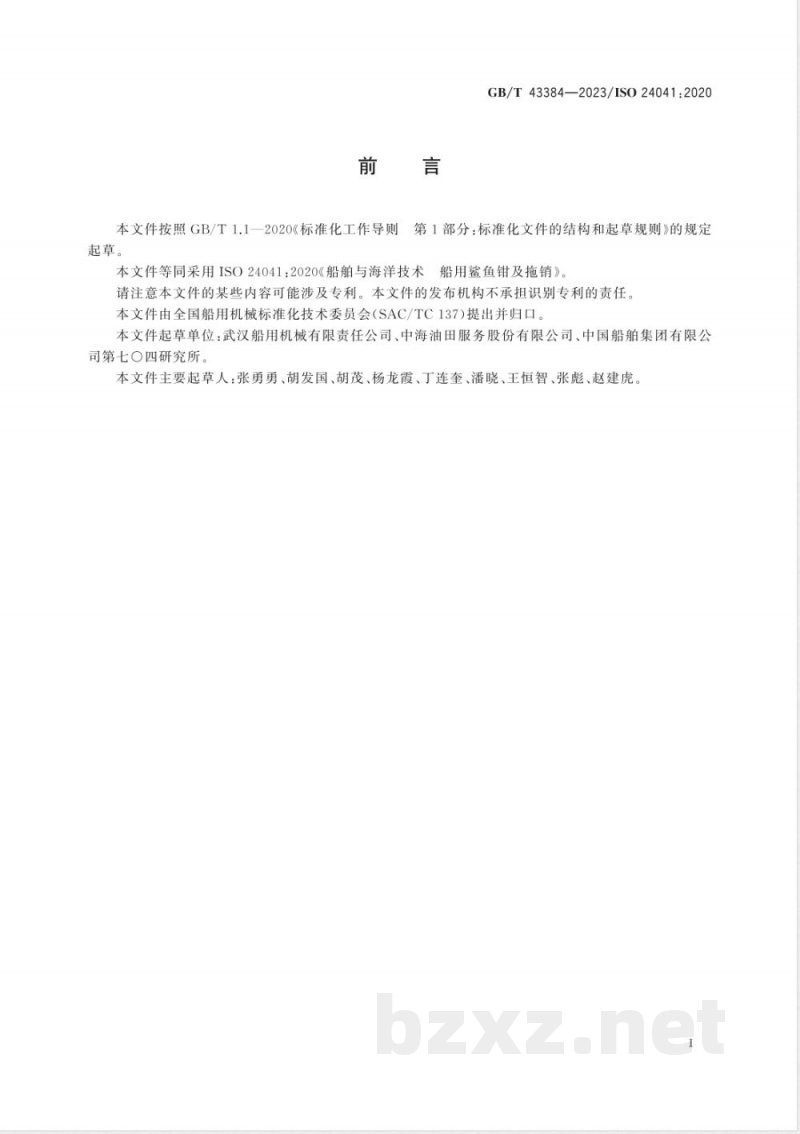

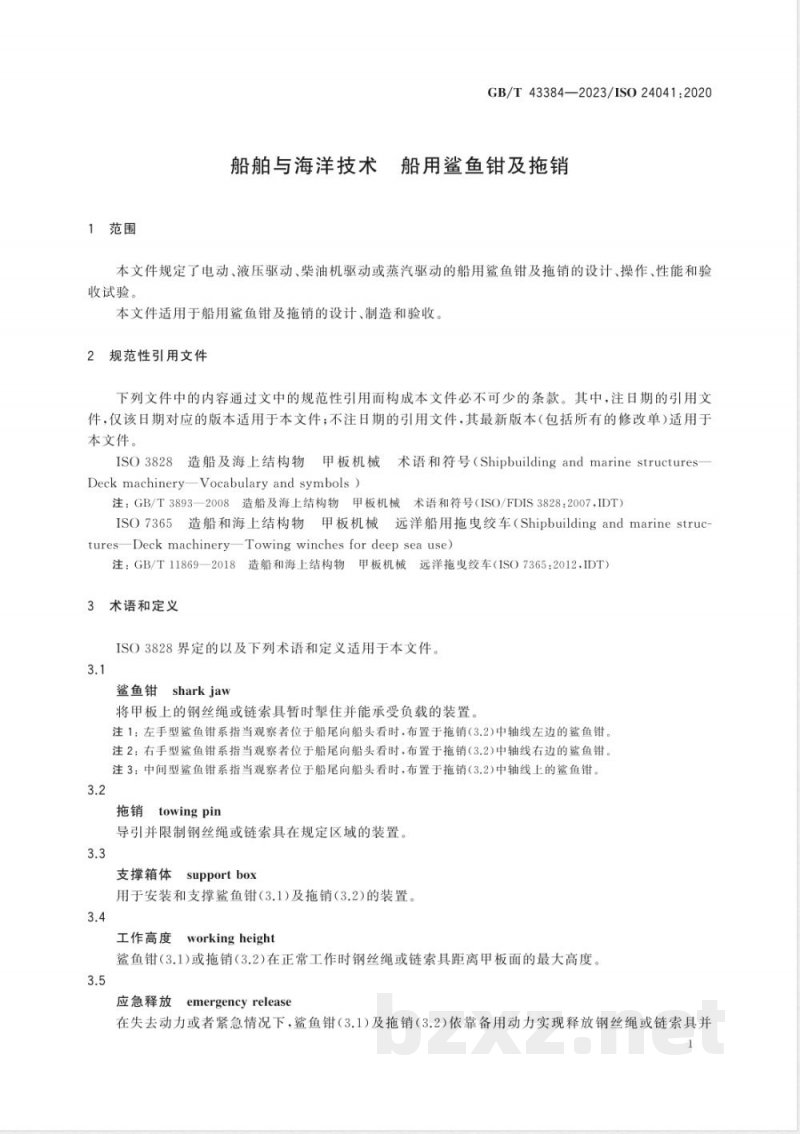

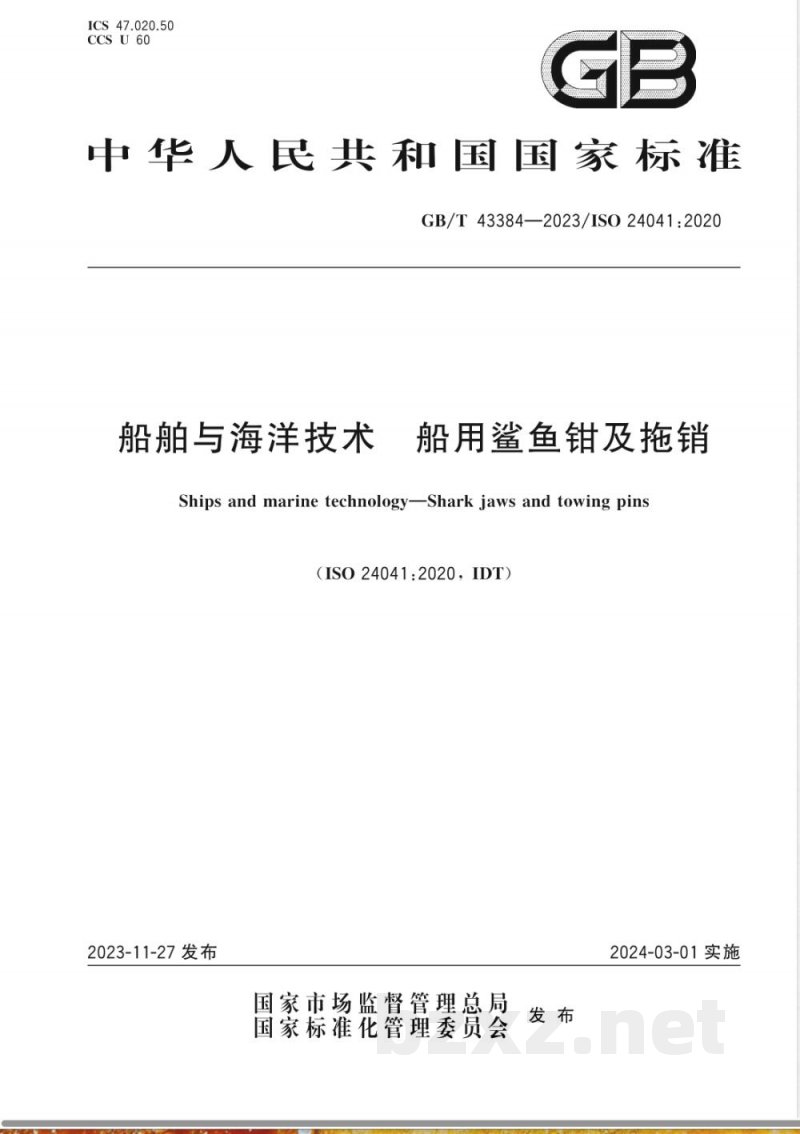

ICS 47.020.50 CCS U 60 GB 中华人民共和国国家标准 GB/T 43384—2023 / ISO 24041:2020 船舶与海洋技术 船用鲨鱼钳及拖销 Ships and marine technology — Shark jaws and towing pins (ISO 24041:2020, IDT) 2023-11-27发布 国家市场监督管理总局 国家标准化管理委员会 发布 2024-03-01实施 前言 本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。本文件等同采用ISO 24041:2020《船舶与海洋技术 船用鲨鱼钳及拖销》。 请注意本文件的某些内容可能涉及专利，本文件的发布机构不承担识别专利的责任。 本文件由全国船用机械标准化技术委员会（SAC/TC137）提出并归口。 本文件起草单位：武汉船用机械有限责任公司、中海油田服务股份有限公司、中国船舶集团有限公司第七○四研究所。 本文件主要起草人：张勇勇、胡发国、胡茂、杨龙霞、丁连奎、潘晓、王恒智、张彪、赵建虎。 1 范围 本文件规定了电动、液压驱动、柴油机驱动或蒸汽驱动的船用鲨鱼钳及拖销的设计、操作、性能和验收试验。 本文件适用于船用鲨鱼钳及拖销的设计、制造和验收。 2 规范性引用文件 下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。 ISO 3828《造船及海上结构物 甲板机械 术语和符号》 ISO 7365《造船和海上结构物 甲板机械 远洋船用拖曳绞车》 3 术语和定义 ISO 3828界定的以及下列术语和定义适用于本文件。 3.1 鲨鱼钳（shark jaw） 将甲板上的钢丝绳或链索具暂时夹紧并能承受负载的装置。 注：左手型、右手型及中间型鲨鱼钳根据其相对拖销中轴线位置进行区分。 3.2 拖销（towing pin） 导引并限制钢丝绳或链索具在规定区域的装置。 3.3 支撑箱体（support box） 用于安装和支撑鲨鱼钳及拖销的装置。 3.4 工作高度（working height） 鲨鱼钳或拖销在正常工作时，钢丝绳或链索具距离甲板面的最大高度。 3.5 应急释放（emergency release） 在失去动力或紧急情况下，通过备用动力实现释放钢丝绳或链索具并缩回的动作。 3.6 叉式鲨鱼钳（fork shark jaw） 顶部具有钳形叉的鲨鱼钳，通过夹紧装置固定钢丝绳或链索具，下部可在支撑箱体内滑动。 3.7 连杆式鲨鱼钳（triplex shark jaw） 设有可翻转爪钳的结构，用于夹持钢丝绳或链索具，非工作状态时与甲板平齐。 3.8 安全工作载荷（SWL） 在设计工况下鲨鱼钳或拖销所能承受的最大工作载荷。 4 类型 4.1 鲨鱼钳型式 鲨鱼钳按结构分为叉式鲨鱼钳和连杆式鲨鱼钳。 4.2 结构分类 鲨鱼钳及拖销结构编码与类型及相对位置有关。
