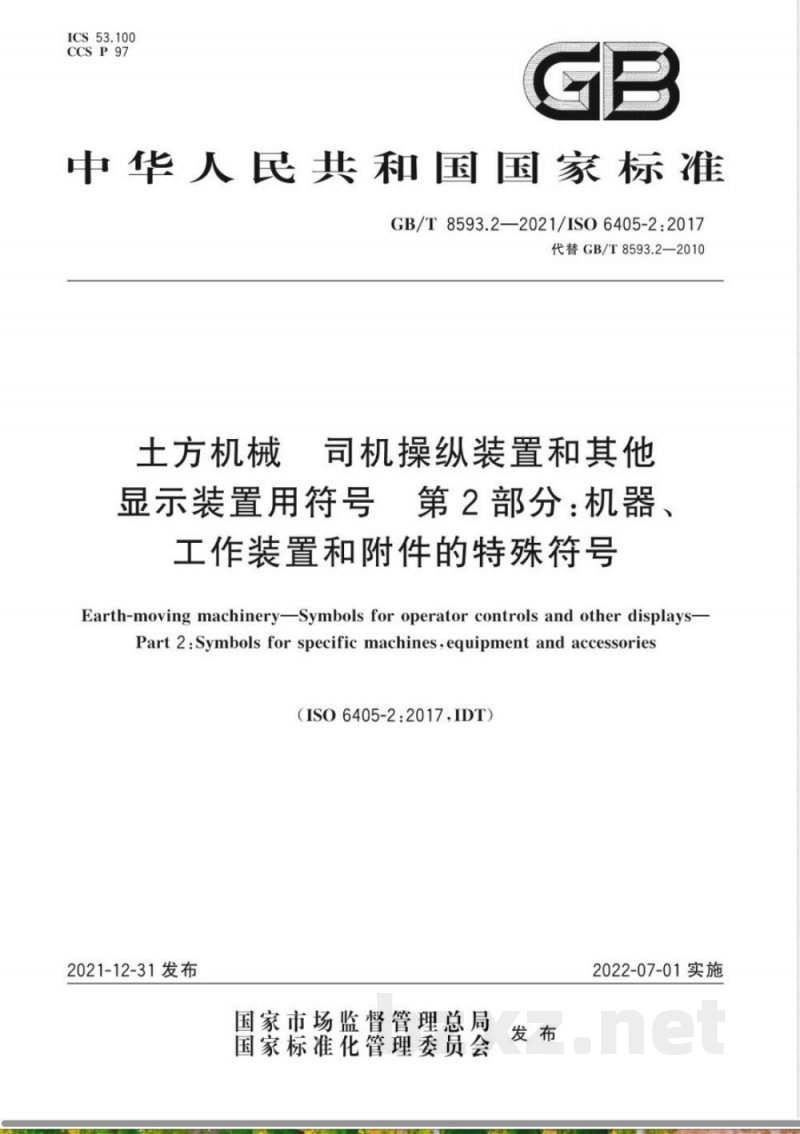

GB/T 8593.2—2021 / ISO 6405-2:2017 ICS：53.100 CCS：P97 中华人民共和国国家标准 GB/T 8593.2—2021 代替 GB/T 8593.2—2010 土方机械 司机操纵装置和其他显示装置用符号 第2部分：机器、工作装置和附件的特殊符号 Earth-moving machinery — Symbols for operator controls and other displays — Part 2: Symbols for specific machines, equipment and accessories (ISO 6405-2:2017, IDT) 发布：2021-12-31 实施：2022-07-01 发布机构：国家市场监督管理总局、国家标准化管理委员会 前言 本文件按照 GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》起草。 本文件为 GB/T 8593《土方机械 司机操纵装置和其他显示装置用符号》的第2部分，现行版本代替 GB/T 8593.2—2010。 GB/T 8593 已发布部分包括： 第1部分：通用符号； 第2部分：机器、工作装置和附件的特殊符号。 与 GB/T 8593.2—2010 相比，主要技术变化如下： 1）更新规范性引用文件； 2）修订“符号”定义，增加“图标”术语与定义； 3）增加符号连用、符号与文字连用及视觉效果说明； 4）补充新符号开发相关说明； 5）增加数字显示图标改编说明； 6）符号数量由189个增加至312个，并完善符号描述内容。 本文件等同采用 ISO 6405-2:2017。 引言 GB/T 8593 是我国土方机械领域关于司机操纵与显示符号的重要基础标准，用于规范工程机械人机交互界面符号体系。 本标准由两部分构成： 第1部分：通用符号，用于规定通用图形符号形式； 第2部分：特殊符号，用于规定各类具体机械及工作装置的专用符号。 通过通用符号与特殊符号的结合，提高操作一致性与识别效率，便于驾驶员理解和使用。 1 范围 本文件规定了土方机械司机操纵装置及其他显示装置所使用的特殊符号，包括机器、工作装置及附件相关符号。 适用于装载机、推土机、平地机、挖掘机、挖沟机等多种土方机械设备。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的： ISO 6405-1 土方机械 司机操纵装置和显示装置用符号 第1部分：通用符号 ISO 6405-2 土方机械 特殊符号相关规范 3 术语和定义 本文件涉及的符号与图标按通用工程机械图形符号体系理解，此处不单独定义术语。 4 总则 符号用于表示机器功能及控制状态，应具有清晰性、通用性与一致性。 符号可与文字组合使用，并应保证视觉识别效果。 5 颜色 符号颜色应符合设备人机界面设计规范，用于区分不同功能状态或警示等级。 6 新符号的开发 新符号应符合现有符号体系风格，并保证可扩展性与国际一致性。 7 数字显示图标 数字显示图标可基于通用符号进行改编，用于电子显示设备。 8—25 特殊符号分类（摘要整理） 本标准规定的符号覆盖以下机械及装置类别： - 通用机器与设备符号 - 平衡支腿符号 - 外伸支腿符号 - 抓铲斗符号 - 抓钳符号 - 推土机符号 - 平地机符号 - 铲运机符号 - 挖掘机/反铲符号 - 挖掘机/正铲符号 - 装载机符号 - 滑移装载机符号 - 自卸车符号 - 地面疏松工作装置（松土器或耙土器）符号 - 绞盘符号 - 挖沟机符号 - 水平定向钻机符号 - 配重符号 参考文献 （略）
