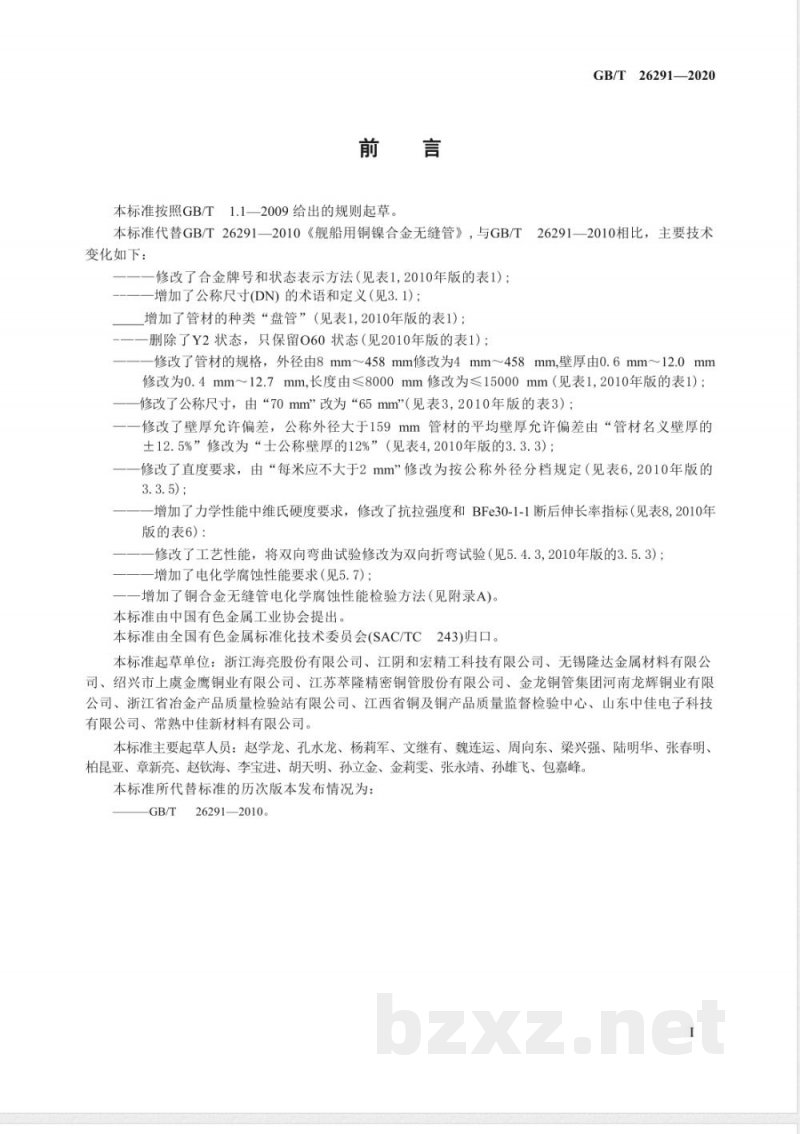

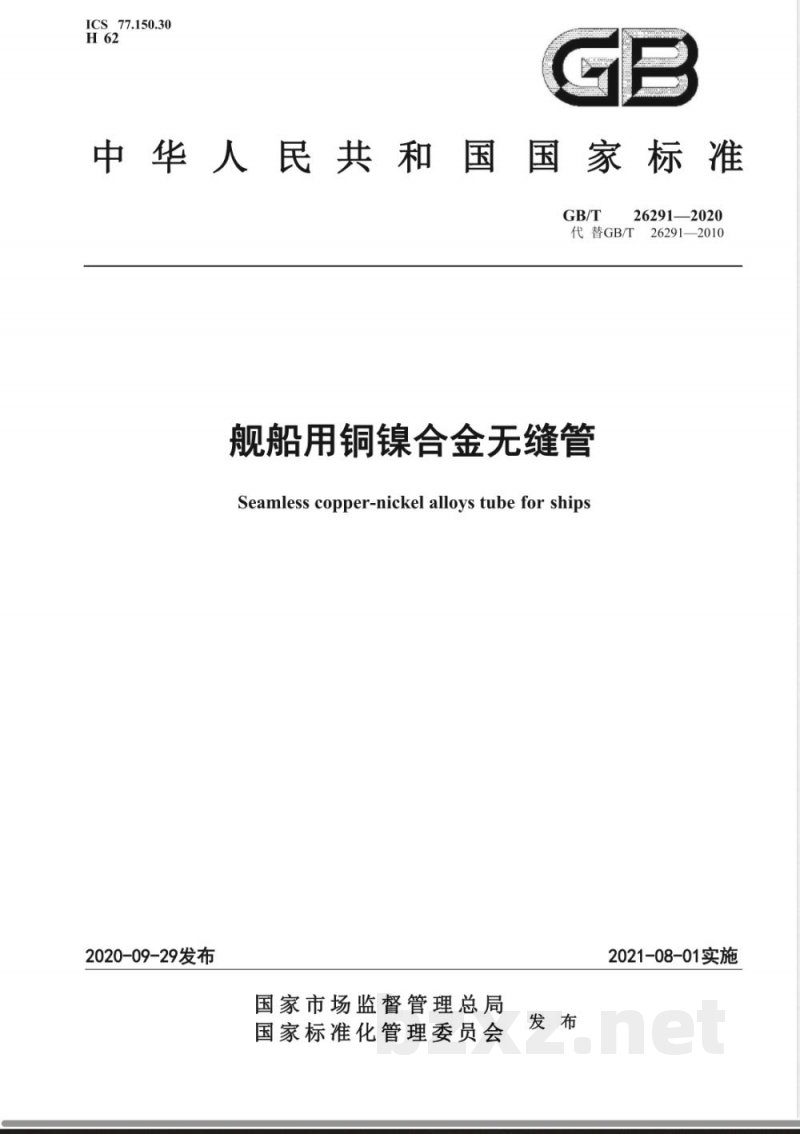

ICS 77.150.30 H62 GB/T 26291—2020 代替 GB/T 26291—2010 中华人民共和国国家标准 舰船用铜镍合金无缝管 Seamless copper-nickel alloys tube for ships 2020-09-29发布 国家市场监督管理总局 国家标准化管理委员会发布 2021-08-01实施 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准代替GB/T 26291—2010《舰船用铜镍合金无缝管》。与2010版相比，主要技术变化如下： ——修改了合金牌号和状态表示方法； ——增加了公称尺寸（DN）的术语和定义； ——增加了管材种类“盘管”； ——删除Y2状态，仅保留060状态； ——调整管材规格范围：外径由8～458 mm改为4～458 mm，壁厚由0.6～12.0 mm改为0.4～12.7 mm，长度由≤8000 mm改为≤15000 mm； ——修改公称尺寸由70 mm改为65 mm； ——修改壁厚允许偏差，调整大外径管材壁厚偏差要求； ——修改直度要求，按外径分档规定； ——增加维氏硬度要求，修改抗拉强度及BFe30-1-1断后伸长率指标； ——将双向弯曲试验修改为双向折弯试验； ——增加电化学腐蚀性能要求及检验方法。 本标准由中国有色金属工业协会提出。 本标准由全国有色金属标准化技术委员会（SAC/TC 243）归口。 本标准起草单位：浙江海亮股份有限公司、江阴和宏精工科技有限公司、无锡隆达金属材料有限公司、绍兴市上虞金鹰铜业有限公司、江苏萃隆精密铜管股份有限公司、金龙铜管集团河南龙辉铜业有限公司、浙江省冶金产品质量检验站有限公司、江西省铜及铜产品质量监督检验中心、山东中佳电子科技有限公司、常熟中佳新材料有限公司。 本标准主要起草人员：赵学龙、孔水龙、杨莉军、文继有、魏连运、周向东、梁兴强、陆明华、张春明、柏昆亚、章新亮、赵钦海、李宝进、胡天明、孙立金、金莉雯、张永靖、孙雄飞、包嘉峰。 本标准所代替标准的历次版本发布情况为：GB/T 26291—2010。 1 范围 本标准规定了舰船用铜镍合金无缝管的分类和标记、技术要求、试验方法、检验规则、标志、包装、运输、贮存、质量证明书和订货单（或合同）内容。 本标准适用于舰船制造等海洋工程管路系统用铜镍合金无缝管材（以下简称管材）。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 241 金属管液压试验方法 GB/T 242 金属管扩口试验方法 GB/T 246 金属材料管压扁试验方法 GB/T 2828.1 计数抽样检验程序 第1部分：按接受质量限（AQL）检索的逐批检验抽样计划 GB/T 3375—1994 焊接术语 GB/T 4340.1 金属材料维氏硬度试验 第1部分：试验方法 GB/T 5121（所有部分）铜及铜合金化学分析方法 GB/T 5231 加工铜及铜合金牌号和化学成分 GB/T 5248 铜及铜合金无缝管涡流探伤方法 GB/T 8170 数值修约规则与极限数值的表示和判定 GB/T 8888 重有色金属加工产品的包装、标志、运输、贮存和质量证明书 GB/T 26303.1 铜及铜合金加工材外形尺寸检测方法 第1部分：管材 GB/T 34505—2017 铜及铜合金材料室温拉伸试验方法 YS/T 347 铜及铜合金平均晶粒度测定方法 YS/T 482 铜及铜合金分析方法 光电发射光谱法 YS/T 483 铜及铜合金分析方法 X射线荧光光谱法（波长色散型） YS/T 668 铜及铜合金理化检测取样方法 YS/T 815 铜及铜合金力学性能和工艺性能试样的制备方法 3 术语和定义 下列术语和定义适用于本文件。 3.1 公称尺寸（nominal size） 用于管道系统元件的字母和数字组合的尺寸标识，由字母DN和后跟的无量纲整数数字组成。该数字与端部连接件的孔径或外径（以mm表示）等特征尺寸相关。
