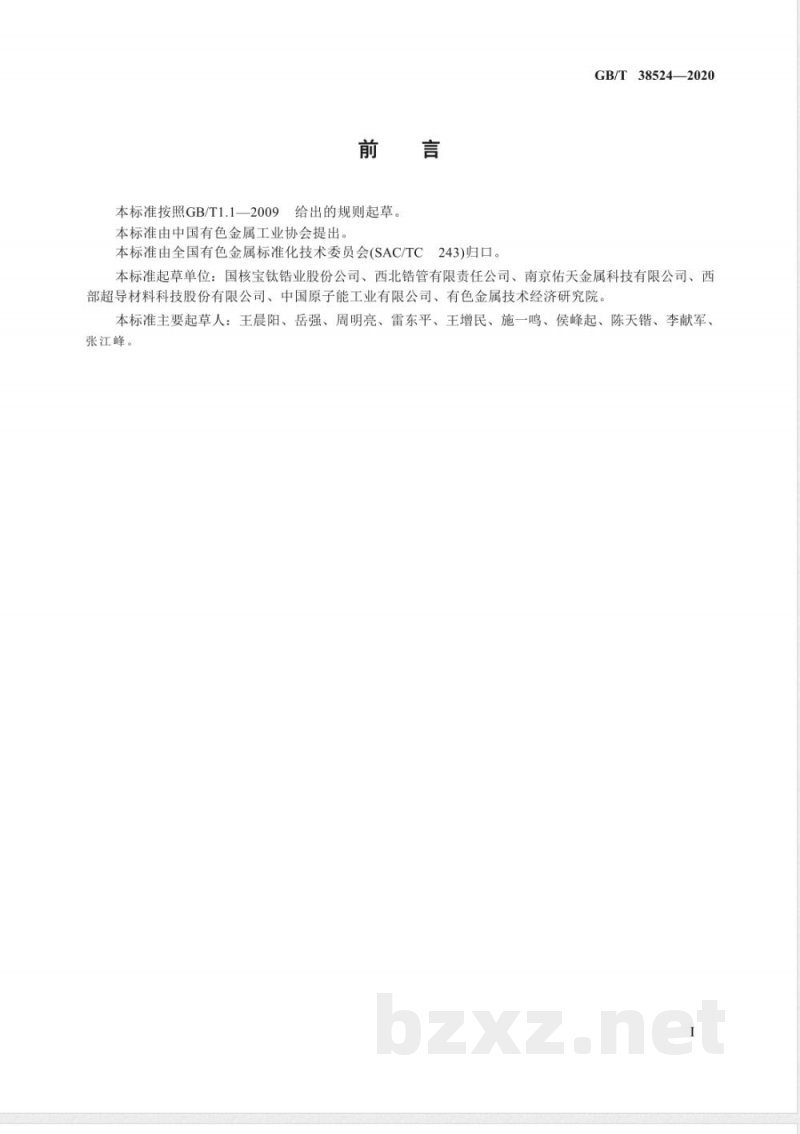

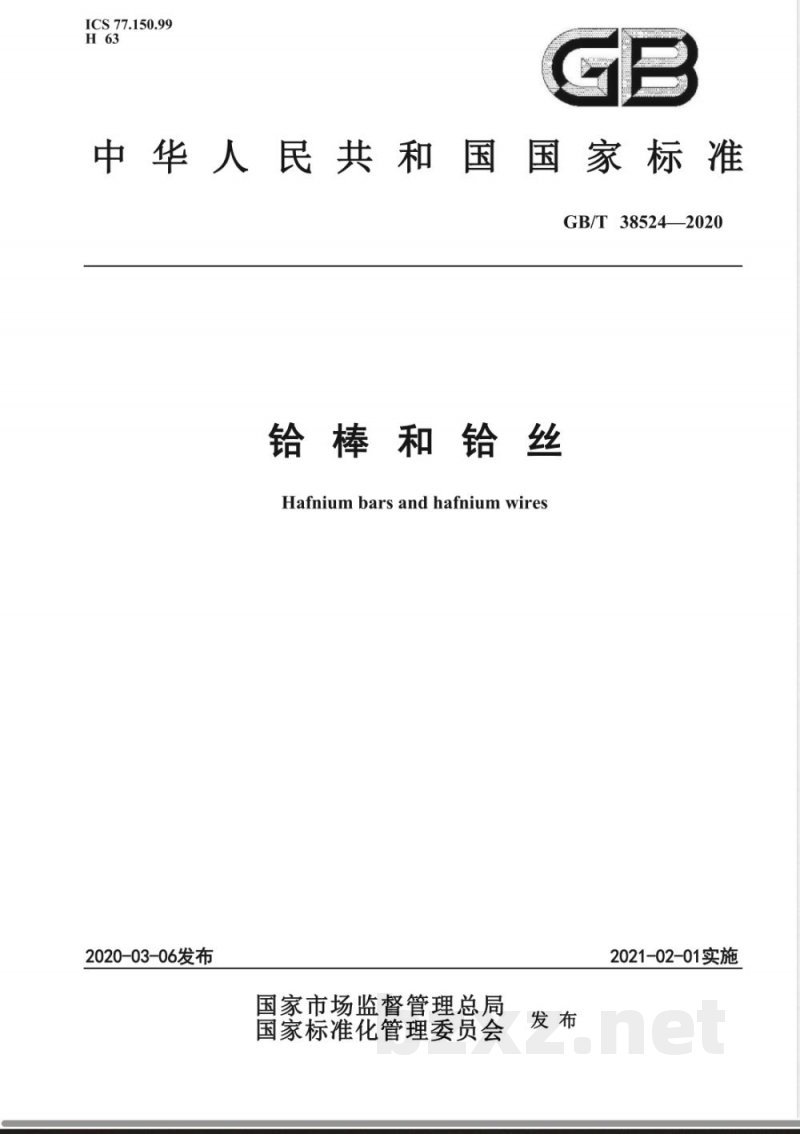

ICS 77.150.99 H63 GB/T 38524—2020 中华人民共和国国家标准 铪棒和铪丝 Hafnium bars and hafnium wires 2020-03-06发布 国家市场监督管理总局 国家标准化管理委员会发布 2021-02-01实施 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由中国有色金属工业协会提出。 本标准由全国有色金属标准化技术委员会（SAC/TC 243）归口。 本标准起草单位：国核宝钛锆业股份公司、西北锆管有限责任公司、南京佑天金属科技有限公司、西部超导材料科技股份有限公司、中国原子能工业有限公司、有色金属技术经济研究院。 本标准主要起草人：王晨阳、岳强、周明亮、雷东平、王增民、施一鸣、侯峰起、陈天错、李献军、张江峰。 1 范围 本标准规定了铪棒和铪丝的技术要求、试验方法、检验规则以及标志、包装、运输、贮存、质量证明书及订货单（或合同）内容等。 本标准适用于锻造、挤压、轧制和拉拔工艺生产的核工业用及一般工业用铪棒和铪丝。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 228.1 金属材料 拉伸试验 第1部分：室温试验方法 GB/T 228.2 金属材料 拉伸试验 第2部分：高温试验方法 GB/T 34485 锆及锆合金加工产品超声波检测方法 3 技术要求 3.1 材料 铪棒和铪丝应使用经电子束熔炼或（和）真空自耗电弧炉熔炼的铸锭进行生产，铸锭熔炼次数不少于2次。 3.2 产品分类 铪棒和铪丝按化学成分分为Hf-1、Hf-01两个牌号。产品以再结晶退火状态交货。 丝材一般以盘（卷）供货，需方要求并在合同中注明时可提供直丝。棒材和丝材规格如下： - 丝材直径：1 mm～<9.5 mm，直丝长度≥500 mm - 棒材直径：9.5 mm～25 mm，长度300～4000 mm 表1 牌号、状态及规格 Hf-1：丝材/棒材，无心磨、拉拔或酸洗表面 Hf-01：丝材/棒材，无心磨或酸洗表面 3.3 化学成分 铪棒和铪丝化学成分应符合表2规定，主要成分为Hf，杂质元素包括Al、C、Cr、Cu、H、Fe、Mo、Ni、Nb、N、O、Si、W、Sn、Ti、Ta、U、V、Zr等。 Hf-01（核工业用）：Hf为余量，杂质元素含量受严格限制。 Hf-1（一般工业用）：Hf为余量，杂质含量相对宽松。 （Zr含量可按供需双方协商执行） 3.4 尺寸及允许偏差 直径允许偏差： - 1～4.8 mm：±0.05 mm - >4.8～16 mm：±0.08 mm - >16～19 mm：±0.10 mm - >19～25 mm：±0.13 mm 长度允许偏差： - 直丝：+6.0 mm - 长度<1000 mm棒材：+6.0 mm - 1000～4000 mm棒材：+9.0 mm 弯曲度： - 直丝 ≤1.6 mm/m - 棒材 ≤1.0 mm/m 3.5 力学性能 3.5.1 丝材力学性能 当需方要求时，丝材室温力学性能可报实测值或由供需双方协商确定。 3.5.2 棒材力学性能（核工业用） 试验温度：室温 抗拉强度 Rm ≥ 400 MPa 规定塑性延伸强度 Rp0.2 ≥ 150 MPa 拉伸试验应在0.00005 s⁻¹～0.00012 s⁻¹应变速率下进行，通过屈服点后可提高至0.0008 s⁻¹直至断裂。 3.6 腐蚀性能 （本标准此部分内容未完整给出）
