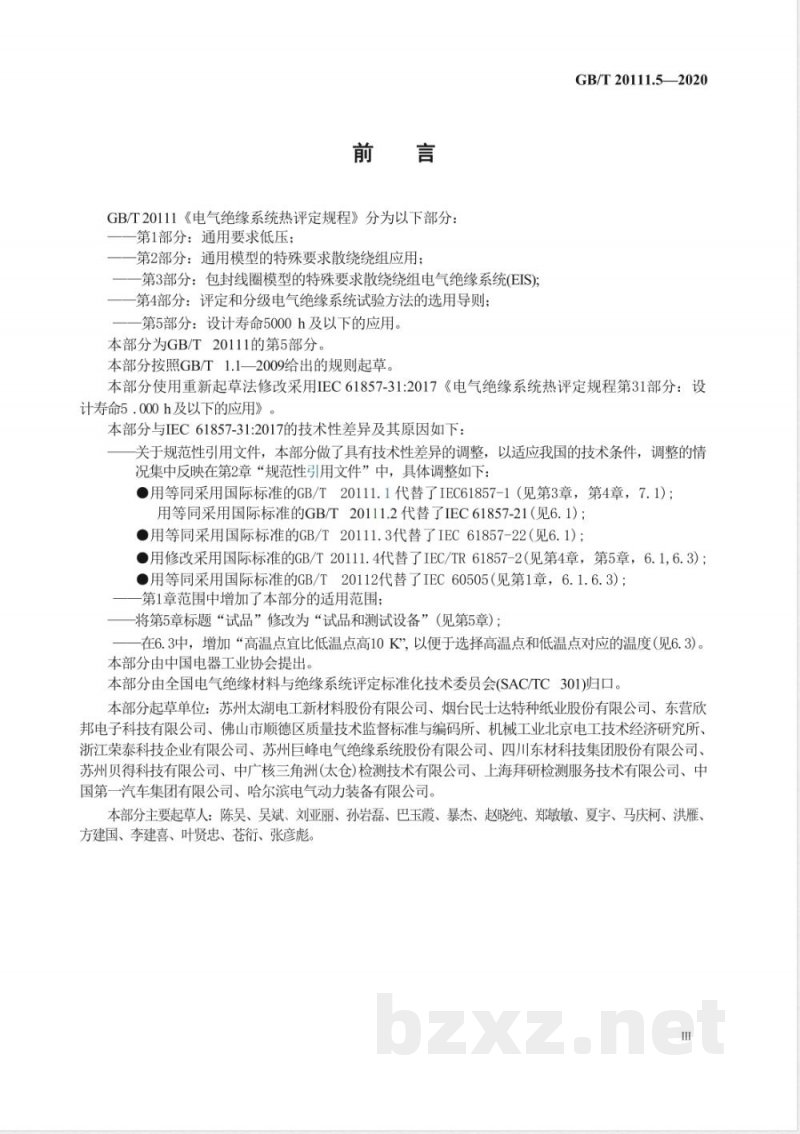

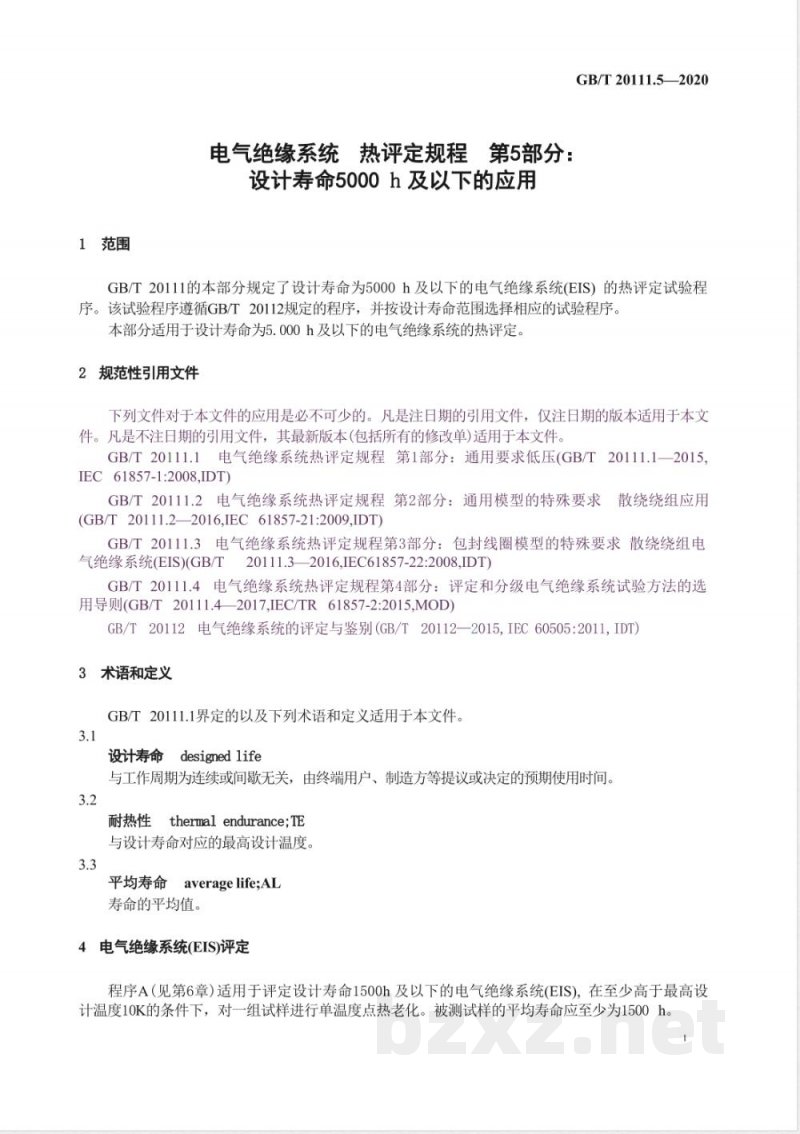

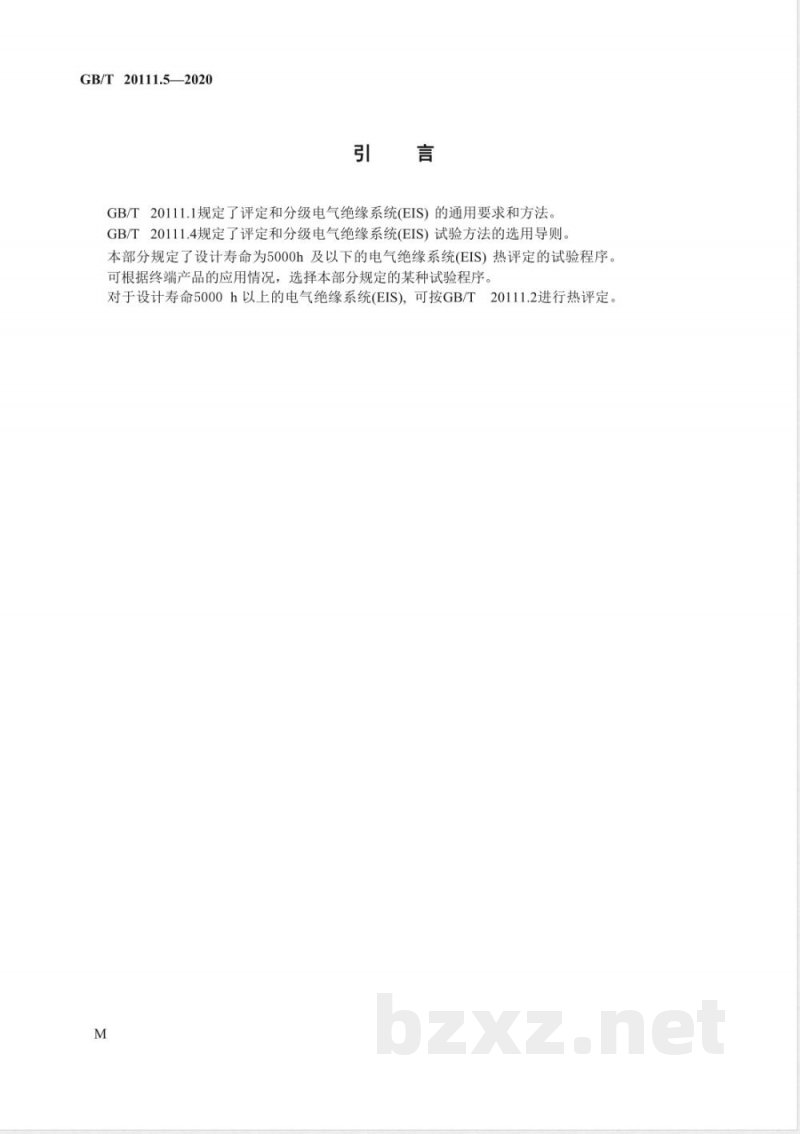

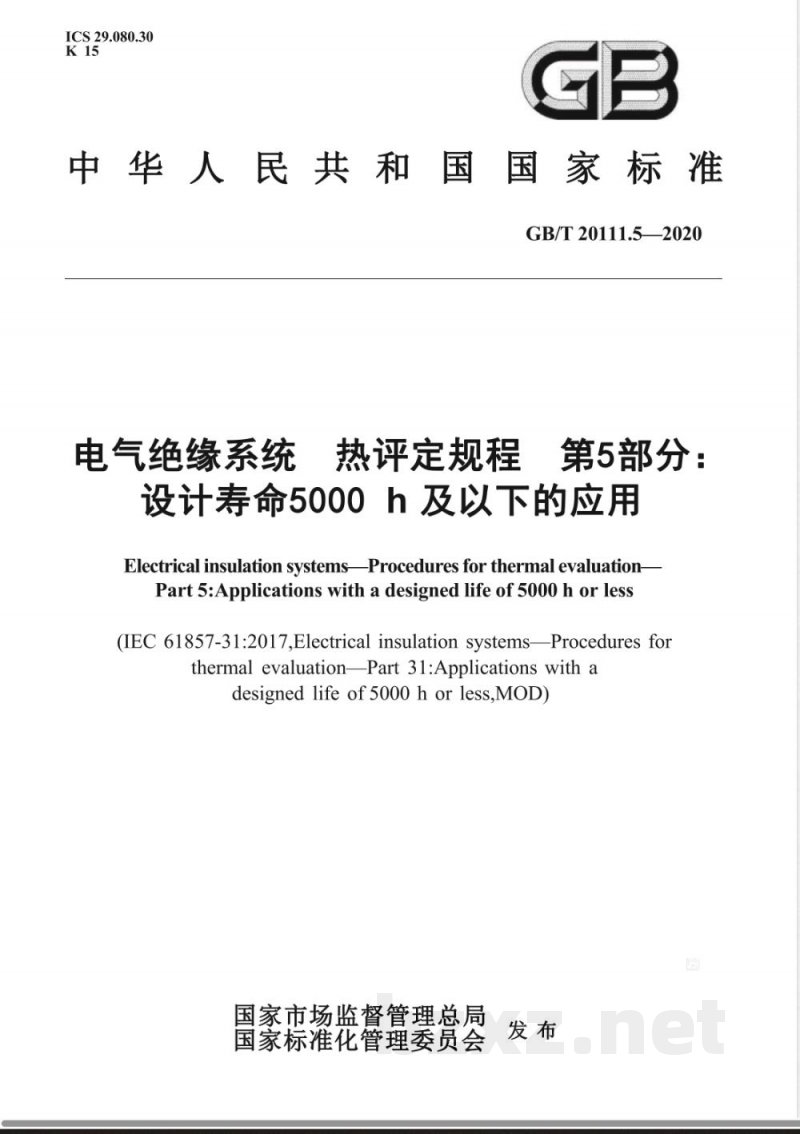

ICS 29.080.30 K15 GB 中华人民共和国国家标准 GB/T 20111.5—2020 电气绝缘系统 热评定规程 第5部分：设计寿命5000 h及以下的应用 Electrical insulation systems—Procedures for thermal evaluation—Part 5: Applications with a designed life of 5000 h or less (IEC 61857-31:2017, Electrical insulation systems—Procedures for thermal evaluation—Part 31: Applications with a designed life of 5000 h or less, MOD) 国家市场监督管理总局 国家标准化管理委员会 发布 前言 GB/T 20111《电气绝缘系统热评定规程》分为以下部分： 第1部分：通用要求低压； 第2部分：通用模型的特殊要求散绕绕组应用； 第3部分：包封线圈模型的特殊要求散绕绕组电气绝缘系统（EIS）； 第4部分：评定和分级电气绝缘系统试验方法的选用导则； 第5部分：设计寿命5000 h及以下的应用。 本部分为GB/T 20111的第5部分，按照GB/T 1.1—2009给出的规则起草。 本部分使用重新起草法修改采用IEC 61857-31:2017。 与IEC 61857-31:2017相比，本部分主要技术差异如下： 1）规范性引用文件进行了适应性调整，采用我国等同或修改采用标准替代； 2）用GB/T 20111.1替代IEC 61857-1； 3）用GB/T 20111.2替代IEC 61857-21； 4）用GB/T 20111.3替代IEC 61857-22； 5）用GB/T 20111.4替代IEC/TR 61857-2； 6）用GB/T 20112替代IEC 60505； 7）第1章增加适用范围说明； 8）第5章标题调整为“试品和测试设备”； 9）在6.3中增加温度选择建议“高温点宜比低温点高10K”。 本部分由中国电器工业协会提出。 本部分由全国电气绝缘材料与绝缘系统评定标准化技术委员会（SAC/TC301）归口。 起草单位包括苏州太湖电工新材料股份有限公司、烟台民士达特种纸业股份有限公司、东营欣邦电子科技有限公司等多家单位。 主要起草人包括陈吴、吴斌、刘亚丽、孙岩磊等。 引言 GB/T 20111.1规定了电气绝缘系统（EIS）评定和分级的通用要求与方法。 GB/T 20111.4规定了试验方法的选用导则。 本部分规定设计寿命为5000 h及以下电气绝缘系统的热评定试验程序。 可根据终端产品应用情况选择相应试验程序。 对于设计寿命超过5000 h的电气绝缘系统，可按GB/T 20111.2进行热评定。 1 范围 本部分规定了设计寿命为5000 h及以下电气绝缘系统（EIS）的热评定试验程序。 该程序遵循GB/T 20112规定的方法，并根据设计寿命范围选择相应试验方案。 本部分适用于设计寿命为5000 h及以下电气绝缘系统的热评定。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期版本适用。凡是不注日期的引用文件，其最新版本（包括修改单）适用。
