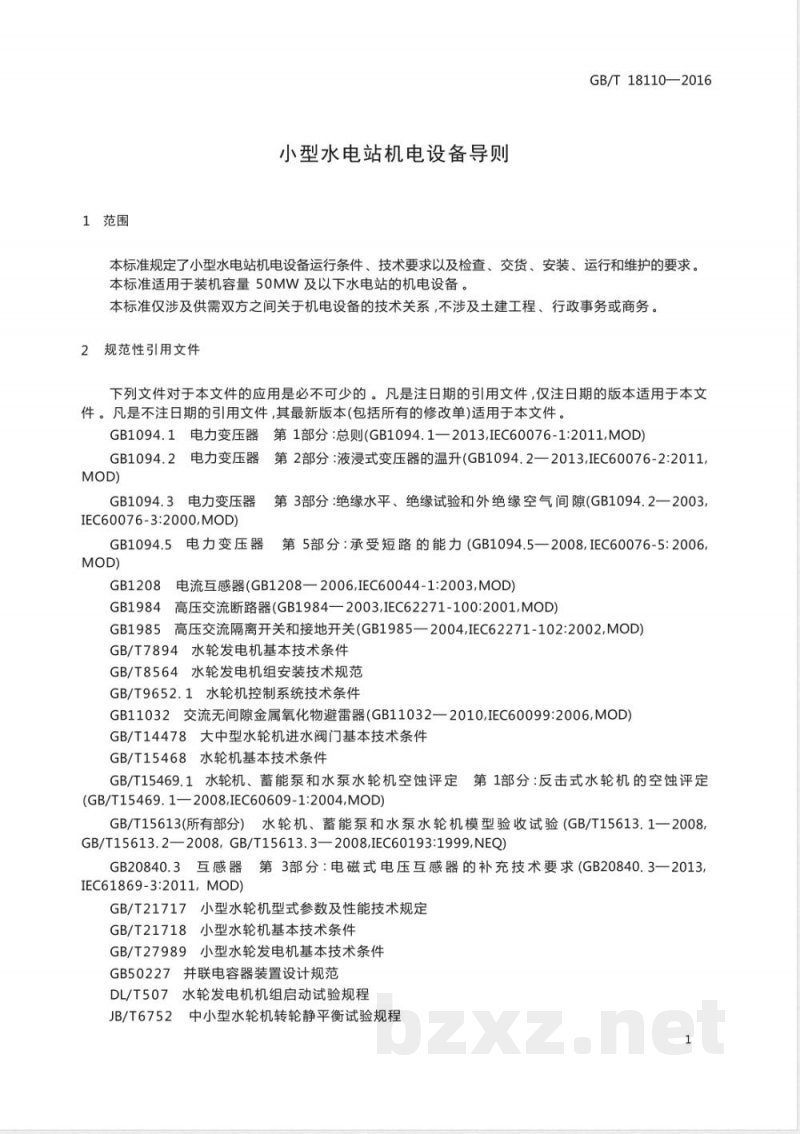

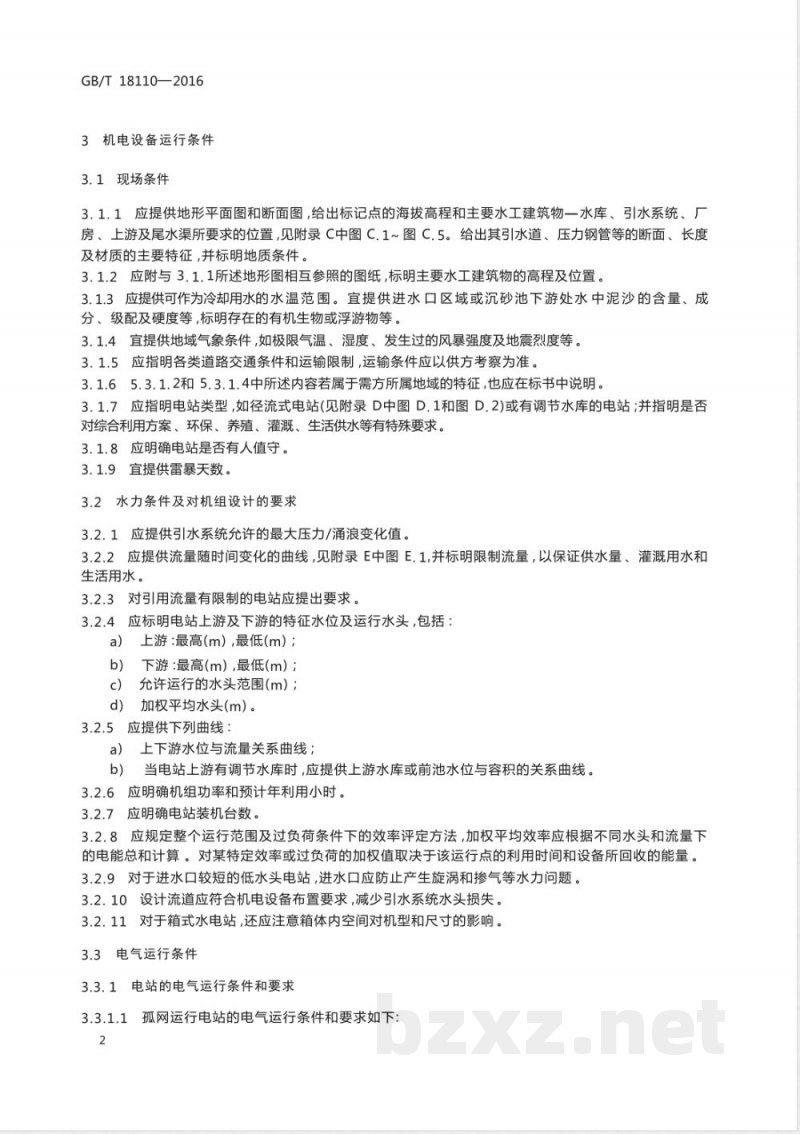

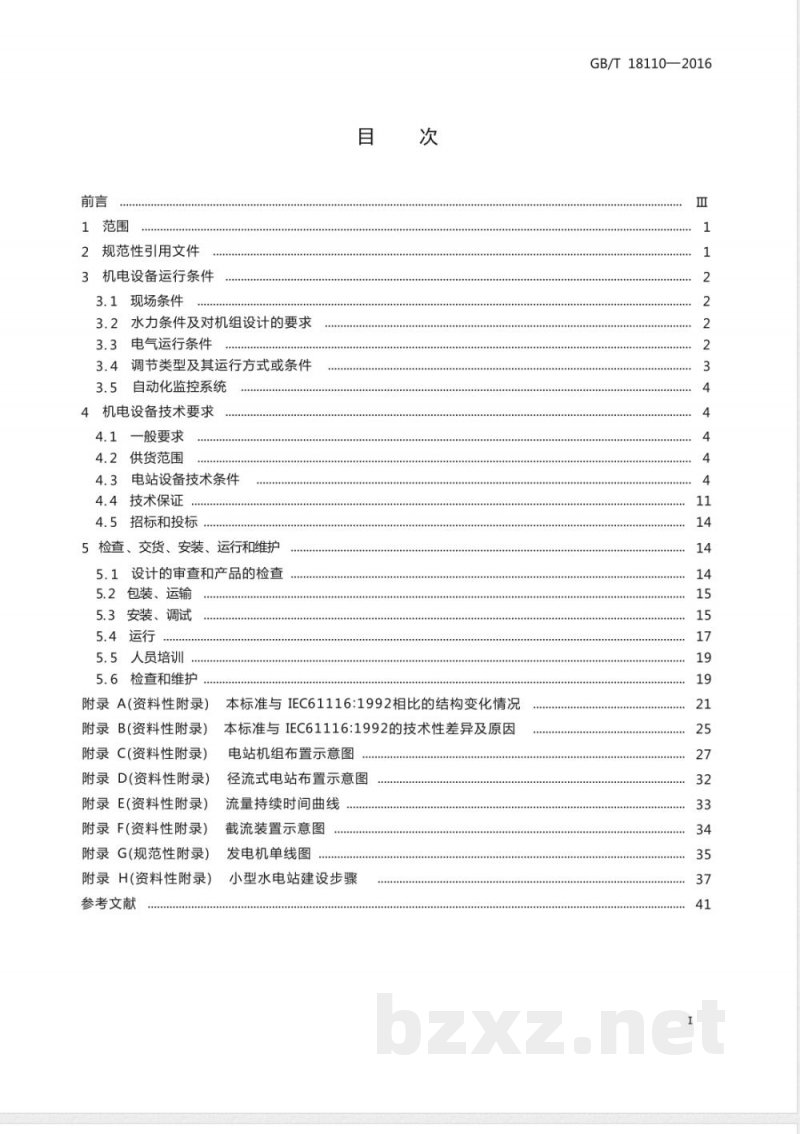

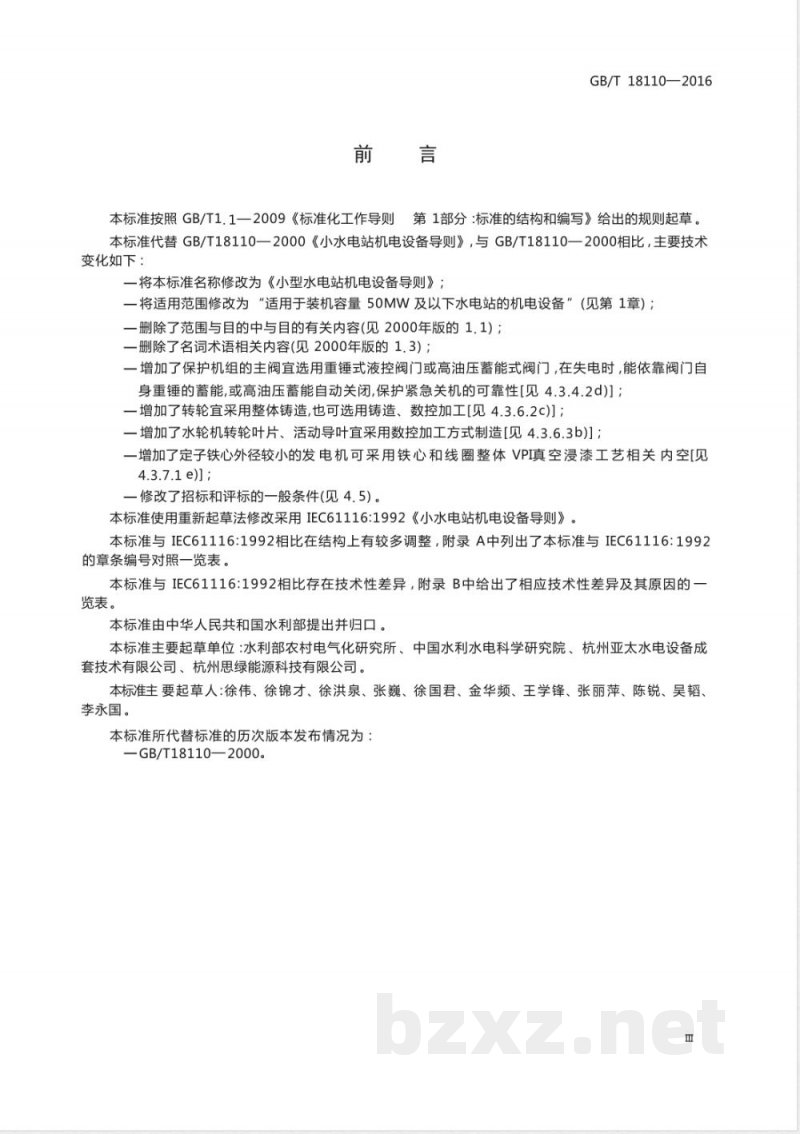

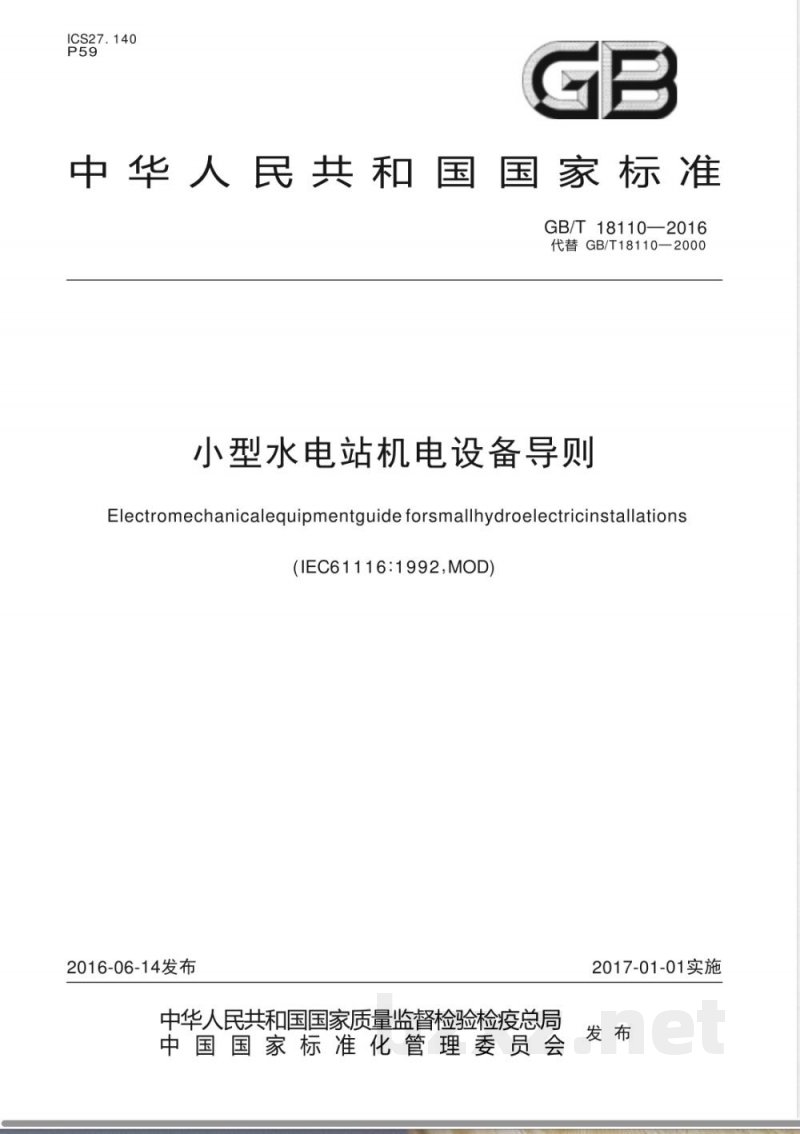

ICS 27.140 P59 GB 中华人民共和国国家标准 GB/T 18110—2016 代替GB/T 18110—2000 小型水电站机电设备导则 Electromechanical equipment guide for small hydroelectric installations (IEC 61116:1992, MOD) 2016-06-14发布 中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会发布 2017-01-01实施 前言 本标准按照GB/T 1.1—2009《标准化工作导则 第1部分：标准的结构和编写》给出的规则起草。 本标准代替GB/T 18110—2000《小水电站机电设备导则》。与GB/T 18110—2000相比，主要技术变化如下： 将标准名称修改为《小型水电站机电设备导则》； 将适用范围修改为“适用于装机容量50MW及以下水电站的机电设备”； 删除了范围与目的中与目的有关内容； 删除了名词术语相关内容； 增加了主阀宜选用重锤式液控阀门或高油压蓄能式阀门，在失电时可依靠蓄能自动关闭的要求； 增加了转轮宜采用整体铸造或数控加工的要求； 增加了水轮机转轮叶片及活动导叶宜采用数控加工制造； 增加了发电机定子铁心外径较小时可采用整体VP真空浸漆工艺； 修改了招标和评标的一般条件。 本标准使用重新起草法修改采用IEC 61116:1992《小水电站机电设备导则》。 附录A给出了与IEC 61116:1992的结构对照。 附录B给出了技术性差异及原因说明。 本标准由中华人民共和国水利部提出并归口。 本标准主要起草单位：水利部农村电气化研究所、中国水利水电科学研究院、杭州亚太水电设备成套技术有限公司、杭州思绿能源科技有限公司。 本标准主要起草人：徐伟、徐锦才、徐洪泉、张巍、徐国君、金华频、王学锋、张丽萍、陈锐、吴韬、李永国。 本标准所代替标准的历次版本发布情况为：GB/T 18110—2000。 1 范围 本标准规定了小型水电站机电设备的运行条件、技术要求以及检查、交货、安装、运行和维护要求。 本标准适用于装机容量50MW及以下水电站的机电设备。 本标准仅涉及供需双方之间关于机电设备的技术关系，不涉及土建工程、行政事务或商务内容。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB 1094.1 电力变压器 第1部分：总则（GB 1094.1—2013，IEC 60076-1:2011, MOD） GB 1094.2 电力变压器 第2部分：液浸式变压器的温升（GB 1094.2—2013，IEC 60076-2:2011, MOD） GB 1094.3 电力变压器 第3部分：绝缘水平、绝缘试验和外绝缘空气间隙（IEC 60076-3:2000, MOD） 3 机电设备运行条件 3.1 现场条件 3.2 水力条件及对机组设计的要求 3.3 电气运行条件 3.4 调节类型及其运行方式或条件 3.5 自动化监控系统 4 机电设备技术要求 4.1 一般要求 4.2 供货范围 4.3 电站设备技术条件 4.4 技术保证 4.5 招标和投标 5 检查、交货、安装、运行和维护 5.1 设计审查和产品检查 5.2 包装、运输 5.3 安装、调试 5.4 运行 5.5 人员培训 5.6 检查和维护 附录A（资料性附录）本标准与IEC 61116:1992的结构变化情况 附录B（资料性附录）本标准与IEC 61116:1992的技术性差异及原因 附录C（资料性附录）电站机组布置示意图 附录D（资料性附录）径流式电站布置示意图 附录E（资料性附录）流量持续时间曲线 附录F（资料性附录）截流装置示意图 附录G（规范性附录）发电机单线图 附录H（资料性附录）小型水电站建设步骤 参考文献
