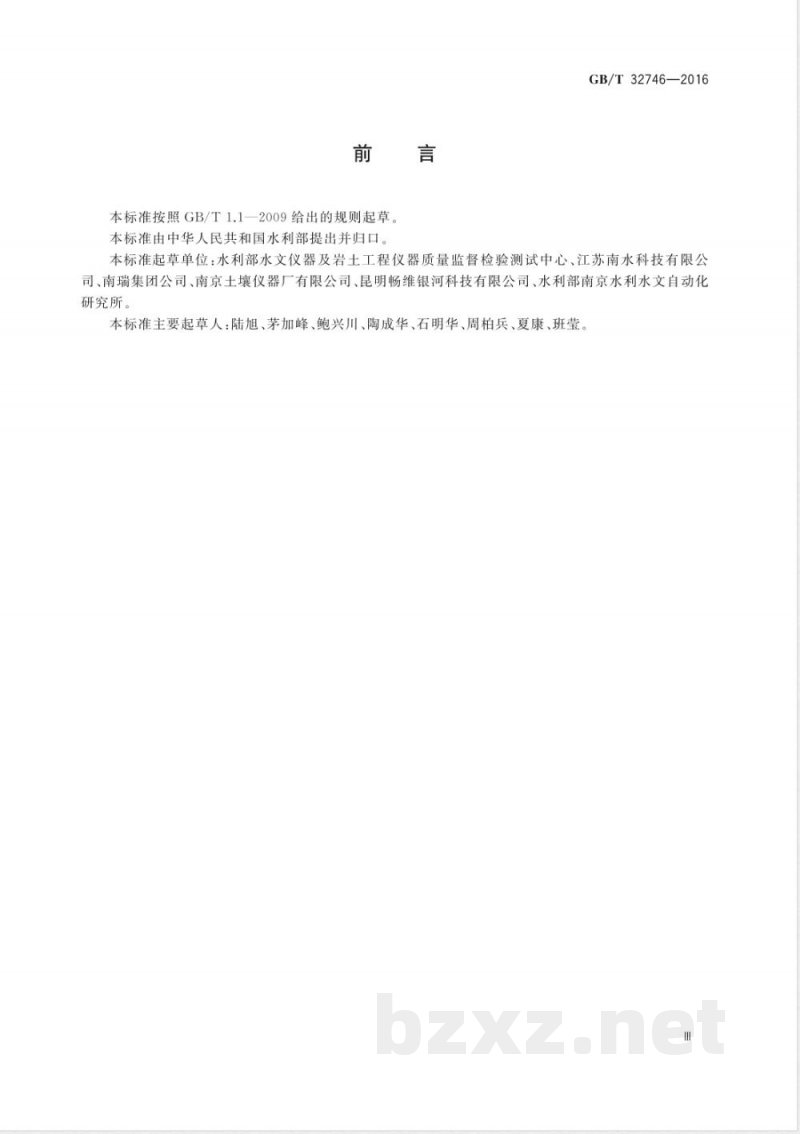

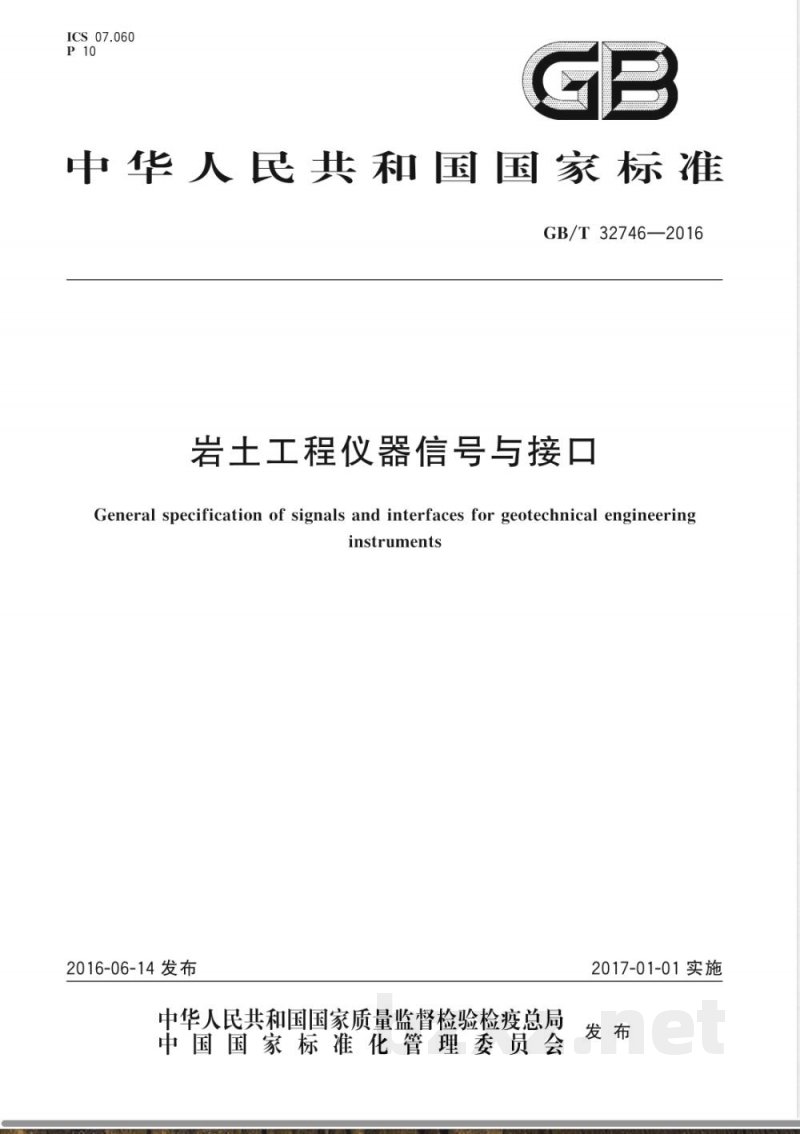

ICS 07.060 P10 GB 中华人民共和国国家标准 GB/T 32746—2016 岩土工程仪器信号与接口 General specification of signals and interfaces for geotechnical engineering instruments 2016-06-14发布 中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会 发布 2017-01-01实施 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由中华人民共和国水利部提出并归口。 本标准起草单位：水利部水文仪器及岩土工程仪器质量监督检验测试中心、江苏南水科技有限公司、南瑞集团公司、南京土壤仪器厂有限公司、昆明畅维银河科技有限公司、水利部南京水利水文自动化研究所。 本标准主要起草人：陆旭、茅加峰、鲍兴川、陶成华、石明华、周柏兵、夏康、班莹。 1 范围 本标准规定了岩土工程仪器中传感器与显示、记录仪器或监测/监控、数传设备之间，以及岩土工程仪器与自动化系统设备之间的信号与接口的术语、分类、要求、试验条件及方法。 本标准适用于岩土工程仪器中各类具有信号输入输出功能的传感器、显示及记录仪器、监测/监控及数传设备，以及自动化系统设备等。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡注日期的引用文件，仅注日期版本适用；凡不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB/T 3408.1—2008 大坝监测仪器 应变计 第1部分：差动电阻式应变计 GB/T 13983 仪器仪表基本术语 GB/T 15406—2007 岩土工程仪器基本参数及通用技术条件 GB/T 21029—2007 岩土工程仪器系列型谱 GB/T 24105—2009 岩土工程仪器基本环境试验条件及方法 GB/T 24106 岩土工程仪器术语和符号 3 术语和定义 GB/T 13983、GB/T 24106界定的以及下列术语和定义适用于本文件。 3.1 信息 岩土工程仪器测量或监测得到的土工、大坝和岩石等岩土工程数据以及运行过程中的各种指令。 3.2 信号 岩土工程仪器中传感器与显示、记录或数传设备之间，以及与自动化系统设备之间相互交换的各种信息。 3.3 接口 岩土工程仪器中各设备之间用于交换信息的硬件和软件。 3.4 模拟量传感器 将被测物理量转换为模拟量电信号的器件或装置，通常由敏感元件和转换元件组成。 3.5 数字量传感器 将被测物理量转换为数字量输出信号的器件或装置，通常由敏感元件和转换元件组成。 3.6 智能型传感器 具有智能芯片和信号接口的传感器，通常由敏感元件、转换元件、智能芯片及接口组成。 4 分类 4.1 产品分类 具有信号输入输出的岩土工程仪器产品分类应符合GB/T 21029—2007相关规定。 4.2 信号分类 4.2.1 按信息流向分为输入信号与输出信号。传感器输出信号即为显示、记录及监测设备的输入信号。 4.2.2 按信息形成机理分为电阻值、电容值、电感值、开关量、频率等信号。 4.2.3 按信息形式分为模拟量信号（如电压、电流）和数字量信号（如频率、开关量）。 4.2.4 按信息特征分为增量型信号和全量型信号。 4.2.5 按传送方式分为并行信号和串行信号。 4.3 接口分类 4.3.1 按型式分为专用接口和通用接口。 4.3.2 按通信方式分为串行接口和并行接口。 4.3.3 按通信介质分为有线接口和无线接口。 5 要求 5.1 通用技术要求 5.1.1 采用线缆连接的传感器，其线缆内各信号线应便于标识。 5.1.2 传感器信号接口应具有互换性，即显示、记录仪器或监测/监控、数传设备与传感器连接使用时应具备一致接口兼容性。
