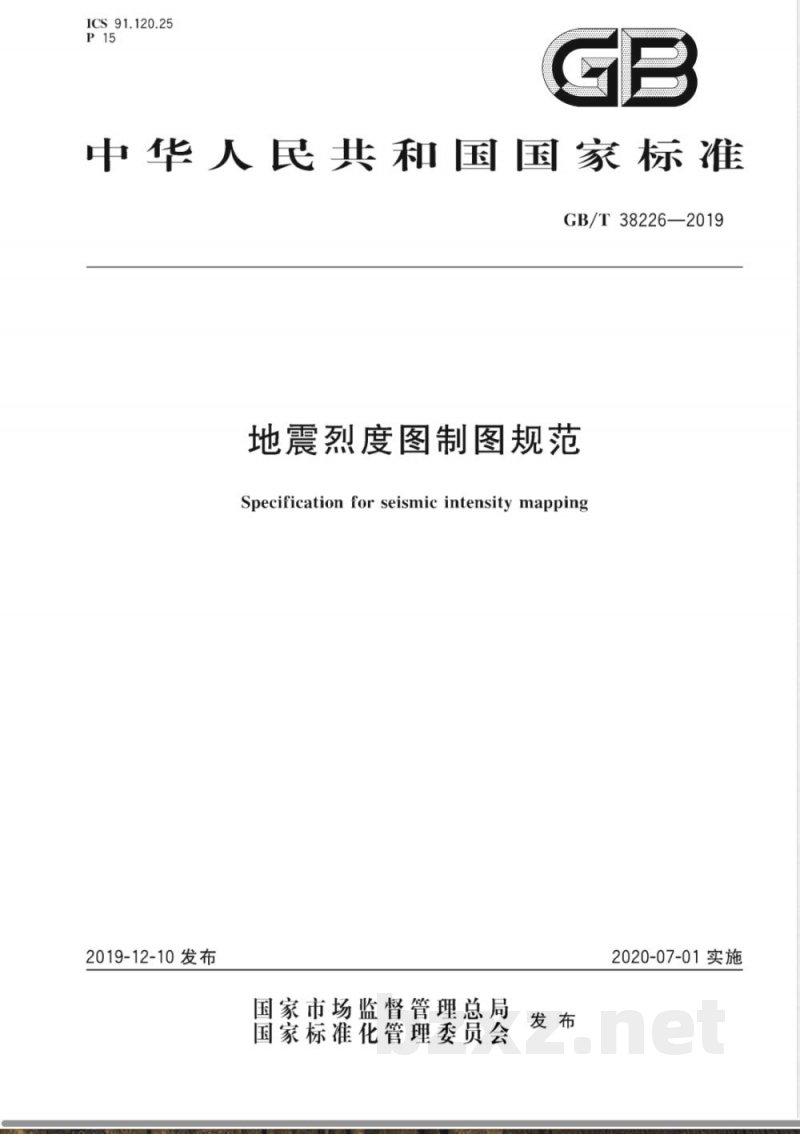

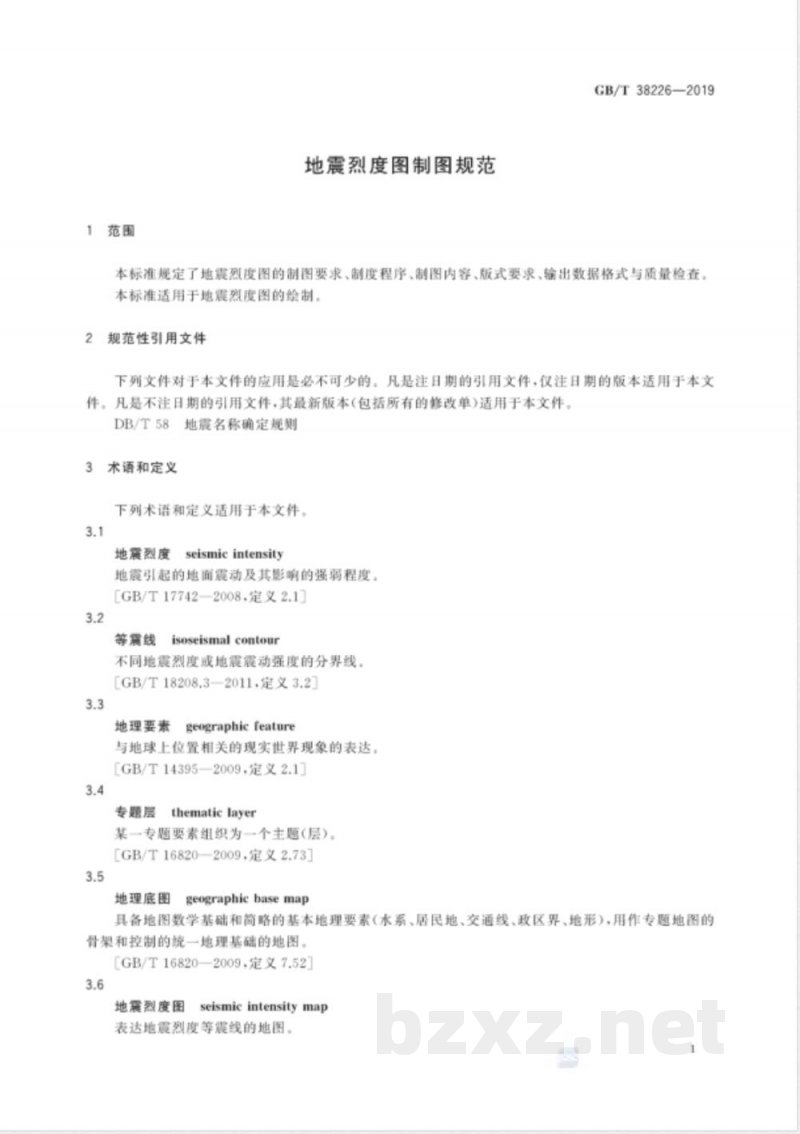

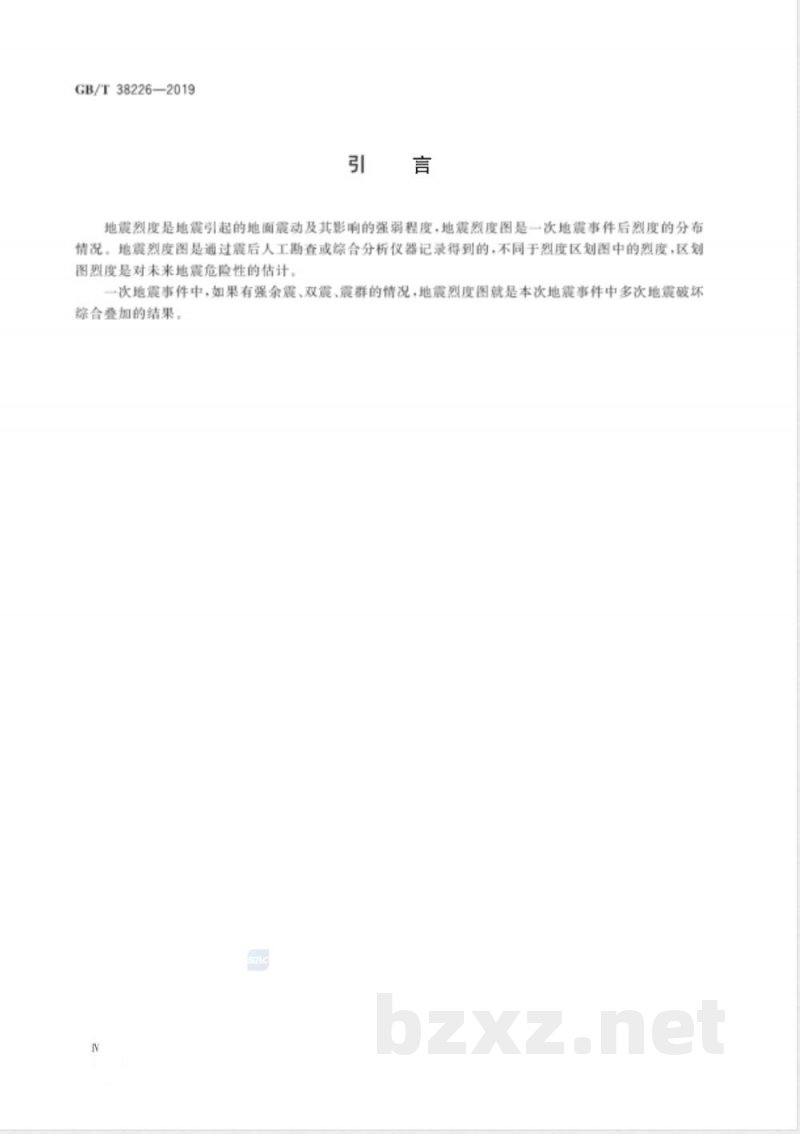

ICS 91.120.25 P15 GB 中华人民共和国国家标准 GB/T 38226—2019 地震烈度图制图规范 Specification for seismic intensity mapping 2019-12-10发布 国家市场监督管理总局 国家标准化管理委员会 发布 2020-07-01实施 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由中国地震局提出。 本标准由全国地震标准化技术委员会（SAC/TC 225）归口。 本标准起草单位：中国地震局地质研究所、新疆维吾尔自治区地震局、中国地震局工程力学研究所、中国地震局、中国地震台网中心、中国地震局地球物理研究所。 本标准主要起草人：李志强、宋立军、林均峻、李晓丽、侯建盛、李洋、姜立新、杨建思、刘爱文、郑通彦等。 引言 地震烈度是地震引起的地面震动及其影响的强弱程度，地震烈度图用于表达一次地震事件后烈度的空间分布情况。 地震烈度图通常通过震后现场调查或综合分析仪器记录得到，不同于烈度区划图中的烈度（区划图烈度为对未来地震危险性的估计）。当存在强余震、双震或震群时，地震烈度图反映的是多次地震破坏的综合叠加结果。 1 范围 本标准规定了地震烈度图的制图要求、制图程序、制图内容、版式要求、输出数据格式与质量检查等内容。 本标准适用于地震烈度图的绘制。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡注日期的引用文件，仅注日期版本适用；凡不注日期的引用文件，其最新版本（包括所有修改单）适用。 DB/T 58 地震名称确定规则 3 术语和定义 3.1 地震烈度 地震引起的地面震动及其影响的强弱程度。[GB/T 17742—2008] 3.2 等震线 不同地震烈度或地震震动强度的分界线。[GB/T 18208.3—2011] 3.3 地理要素 与地球上位置相关的现实世界现象的表达。[GB/T 14395—2009] 3.4 专题层 某一专题要素组织形成的主题图层。[GB/T 16820—2009] 3.5 地理底图 具备地图数学基础及基本地理要素（如水系、居民地、交通线、政区界、地形）的统一基础地图，用作专题地图骨架。 3.6 地震烈度图 表达地震烈度等震线分布的地图，又称地震烈度分布图、地震等震线图、地震等烈度图等。 地震烈度图内容包括：等震线图层、震中位置图层、地震断层或地表破裂带图层、地震现场调查点图层、地理底图及地图辅助要素。 4 总则 4.1 制图基本要求 地震烈度图制图应符合以下要求： a) 根据使用目的确定图幅大小与输出介质，不同介质对应不同精度与内容； b) 宜提供彩色与黑白版本； c) 图廓范围宜以等震线V度（6度）线或最小烈度等震线的外接矩形居中，占地理底图约2/3； d) 坐标系统宜采用2000国家大地坐标系（CGCS2000）； e) 地理格网宜采用经纬度格网； f) 地图投影宜采用经纬度投影或正轴等面积圆锥投影。 4.2 资料准备 制作地震烈度图前应确定以下内容： a) 图名； b) 等震线图层； c) 震中位置图层； d) 地震断层或地表破裂带图层； e) 地震现场调查点图层； f) 地理底图； g) 制图图幅； h) 制图时间； i) 制图内容说明； j) 指北针样式、图例样式、比例尺样式及制图注释样式； k) 制图发布格式、绘制目的与版式要求。
